Vakuumkomponenten sind die Kernkomponenten, die die Adsorptionshandhabung , und Positionierung von Objekten in Vakuumsystemen realisieren.
Komponenten für Vakuumsysteme
Vakuumregulatoren
Vakuumgeneratoren/Ejektoren
Vakuumsaugne -Becher
Vakuumfilter
Vakuumsensoren
1. Elektropneumatische Regulatoren der ITV-Serie
Die ITV-Elektropneumatikregulatoren steuern den Luftdruck durch ein elektrisches Signal und werden in Situationen verwendet, in denen eine kontinuierliche oder schrittlose Einstellung des Luftdrucks erforderlich ist. Es kann auch Fernbedienung und Programmkontrolle erreichen.
Der herkömmliche elektrische pneumatische Regler kann in die Serien der ITV1000 -Serien, ITV2000 und ITV3000 unterteilt werden. Wie ITV1050 , ITV1030, ITV2030, ITV2050 , ITV3050 und andere verschiedene Modelle.
Darüber hinaus gibt es ITVX2000 Hochdruck -Elektro -Pneumatikventil, ITV2090/2091 -Vakuum -Elektro -Pneumatikventil und ITV009 Compact Vacuum Electrical Proportional Ventile.
Schlüsselleistungsparameter
Wiederholbarkeit: ± 0,5% fs oder weniger | Max. Versorgungsdruck: 5,0 MPa | Min. Versorgung von Vakuumdruck: Druck -13,3 kPa einstellen | Wiederholbarkeit: ± 0,5% fs oder weniger |
Empfindlichkeit: 0,2% fs oder weniger | Max.Flow Rate: 3000 l/min (ANR) | Max. Versorgung Vakuumdruck: -101KPA | Hochgeschwindigkeits-Reaktionszeit: 0,1 s (ohne Last) |
Arbeitstemperatur: 0 bis 50 ℃ (keine Kondensation) | Druckbereich einstellen: 0,01 bis 3,0 MPa | Druckbereich einstellen: -1,3 bis -80 kPa | Hohe Stabilität - Empfindlichkeit: 0,2% fs oder weniger |
Druckbereich: -80 kPa bis 0,9 MPa | Arbeitsmedium: Luft, n₂, o₂, ar | Verfügbare Portgröße: 1/4 | Eingebaute Ein-Touch-Anpassung |
Verfügbare Portgrößen: 1/4, 3/8, 1/2 | Arbeitstemperatur: 0 bis 50 ℃ (keine Kondensation) | Montageklammeroption | Kompakt und leicht |

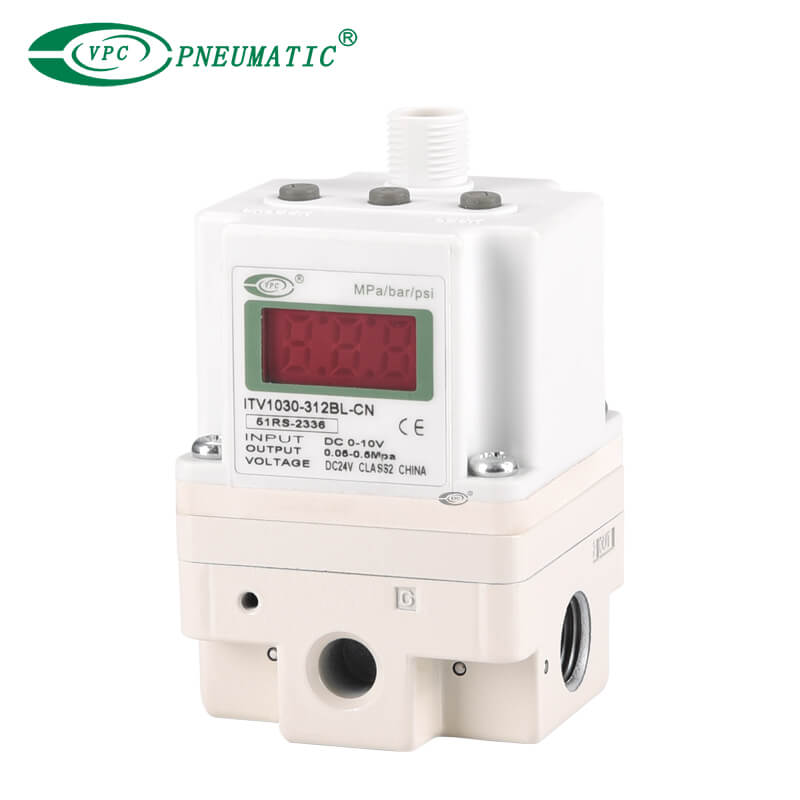

ITV1030

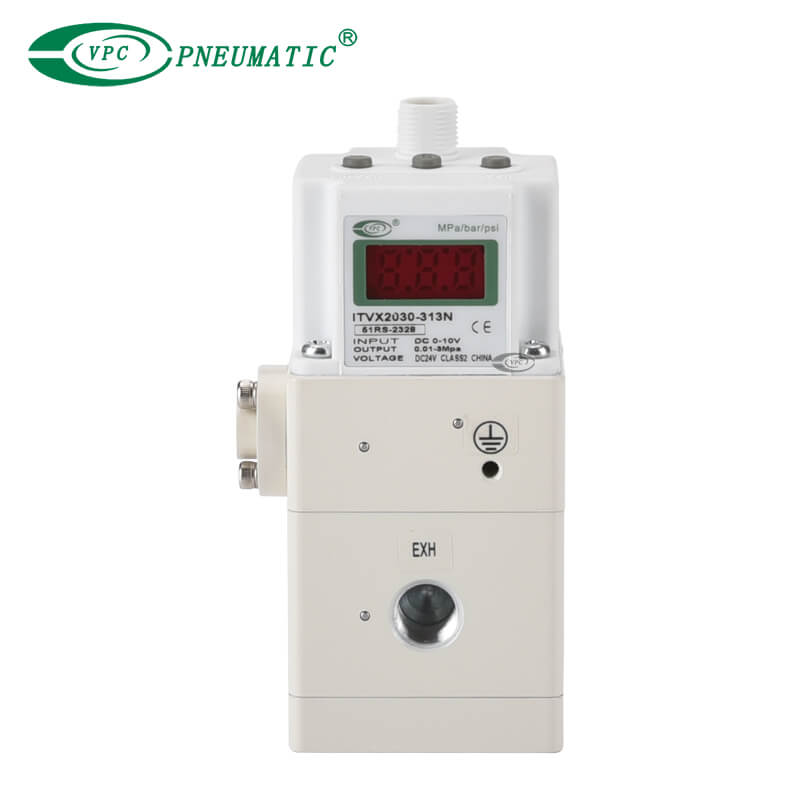

ITVX2030
ITV2090
ITV009
2. VBA Booster Regulator
Der VBA -Booster -Regler ist ein Steuerventil, das zur Erhöhung des Systemdrucks verwendet wird . Seine Hauptfunktion besteht darin, die Niederdruckflüssigkeit (normalerweise Gas oder Flüssigkeit) im System auf einen höheren Druck zu steigern. Es wird häufig in Verbindung mit einem VBAT-Lufttank verwendet.
Schlüsselleistungsparameter
Druckerhöhungsverhältnis | Zweimal |
Druckeinstellungsmechanismus | Mit Reliefmechanismus betriebener Knopf |
Luftbetrieben | |
Druckbereich einstellen | 0,2-2,0 MPa |
Max.Flow -Rate | 230-1900 l/min (ANR) |
Arbeitstemperatur | 2 bis 50 ℃ (kein Einfrieren) |
*Für detaillierte Installationsanweisungen des pneumatischen Booster -Reglers und des Lufttanks finden Sie den Artikel: Wie installiert man Booster -Regler?

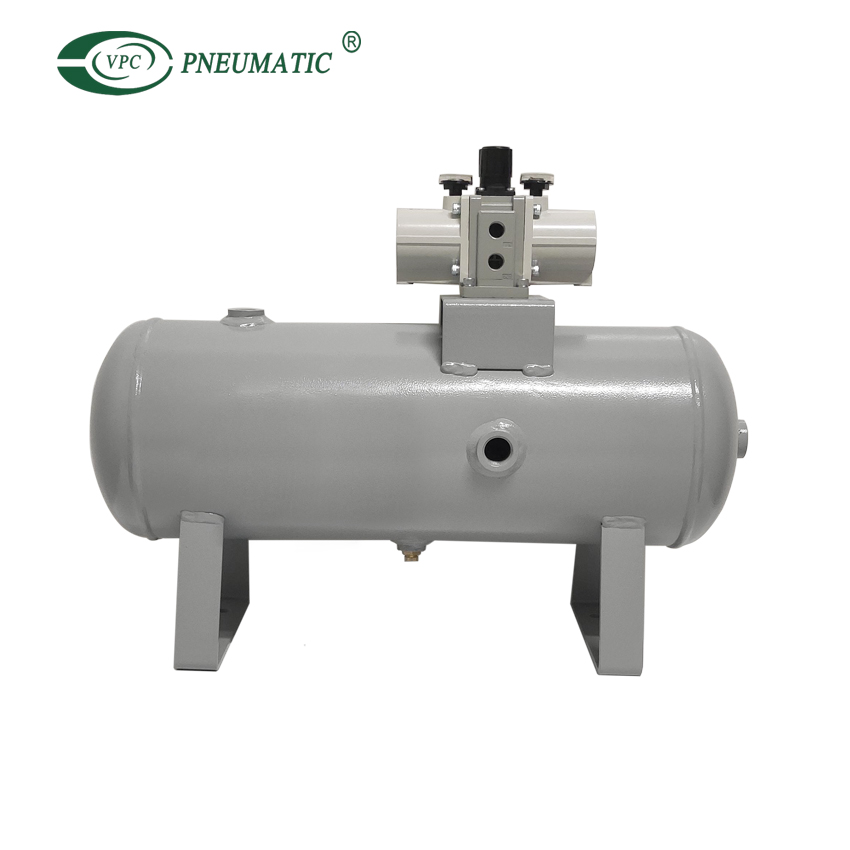

VBA Booster Regulator
VBAT AIR TA
3. Serie IRV10/20 Serie Vakuumregler
Der Vakuumregler der IRV10/20 -Serie kann den Luftdruck oder das Vakuum im System regulieren und steuern und den Ausgang stabilisieren.
Kleine Größe, breiter Anwendungsbereich.
Zu den verfügbaren Threadgrößen gehören RC , NPT und G..
Bietet eine einseitige Verbindung zur einfachen Installation.
Mit One-Touch-Anschluss . Erhältlich in Ellbogen- oder geradlinigen Anschlussstilen.
Schlüsselleistungsparameter
Modell | IRV10 | IRV20 |
Arbeitstemperatur | 5 bis 60 ℃ | |
Druckbereich einstellen | -100 bis -1,3 kPa | |
Beweisdruck | 100 kPa (außer mit Druckmesser) | |
Atmosphärischer Aufnahmekonsum | 0,6 l/min (ANR) oder weniger | |
Verbindungsrohr OD
| Ф 6, verlassen | Ф 6, ф 8, ф10 |
4. Vakuumgenerator
Der Vakuumgenerator verwendet Druckluft, um einen Unterdruck zu erzeugen, um eine schnelle und stabile Vakuumadsorption zu erreichen.
Es wird normalerweise in Verbindung mit einem Vakuumsaugnetasse verwendet , um Operationen wie die Adsorption und den Transport verschiedener Materialien durchzuführen. Besonders geeignet für adsorbierende zerbrechliche , weiche , dünne , nicht-metallische Materialien oder sphärische Objekte.
Schlüsselleistungsparameter
Modell | Arbeitstemperatur (℃） | Düsendurchmesser (mm)
| Max.Suktionsflussrate (l/min anr)
| Luftverbrauch (l/min anr)
| Max.vacuum Druck (KPA)
|
ZL212 Vakuum-Multi-Stufe-Ejektor
| 5 bis 50 ℃ | 1,2 ～ 1,9 × 2 | 100 ～ 600 | 57 ～ 270 | -84 |
VZK Integrierter Vakuumgenerator
| 5 bis 50 ℃ | 0,7 ～ 1,5 | 29 ～ 67 | 24 ～ 90 | -92 |
| 5 bis 60 ℃ | 0,5 ～ 0,7 | 7 ～ 16 | 14 ～ 29 | -85 (s) / -48 (l) |
| 5 bis 50 ℃ | 0,5 ～ 2,0 | 5 ～ 70 | 13 ～ 78 | -85 (s) / -48 (l) |
ZH Body Ported Typ Vakuumgenerator
| 5 bis 50 ℃ | 0,5 ～ 2,0 | 5 ～ 135 | 13 ～ 185 | -85 (s) / -53 (l) |
ZH -Vakuum -Ejektoren, hoher Fluss
| -5 bis 80 ℃ (ohne Einfrieren oder Kondensation) | 13, 21,6, 30, 42 (Durchgangsdurchmesser) | 6 ～ 90 | 13 ～ 196 | Der maximale Vakuumdruck variiert je nach Modell |
ZL212 Vakuum -Ejektor
Zu Vakuum -Ejektor

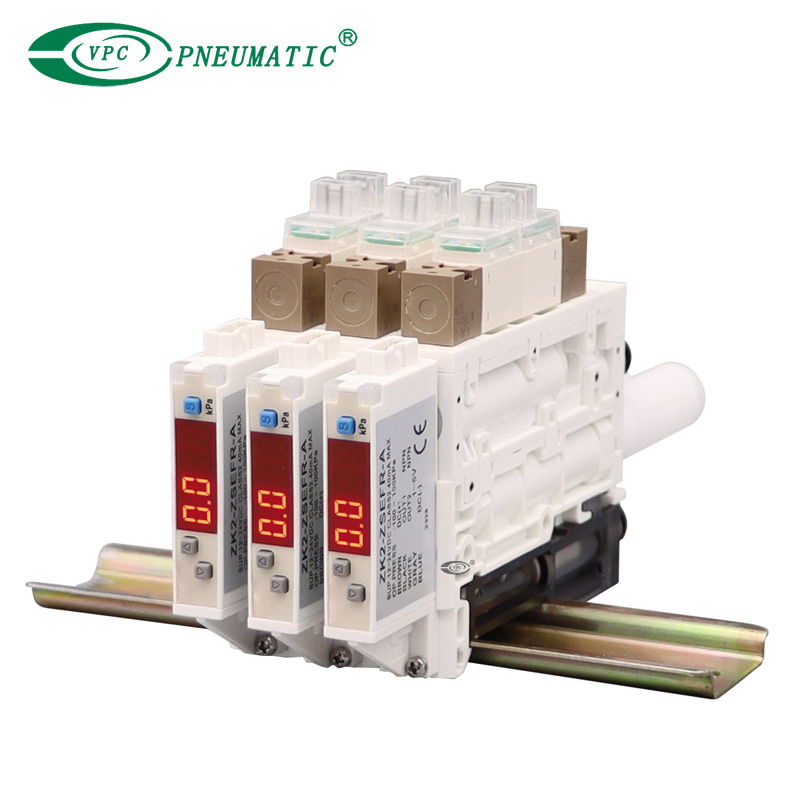

VZK Vakuum -Ejektor
ZH -Box -Vakuumgenerator
Vakuumgenerator des Zh Body Port Type
Zh hoher Durchfluss -Vakuumgenerator

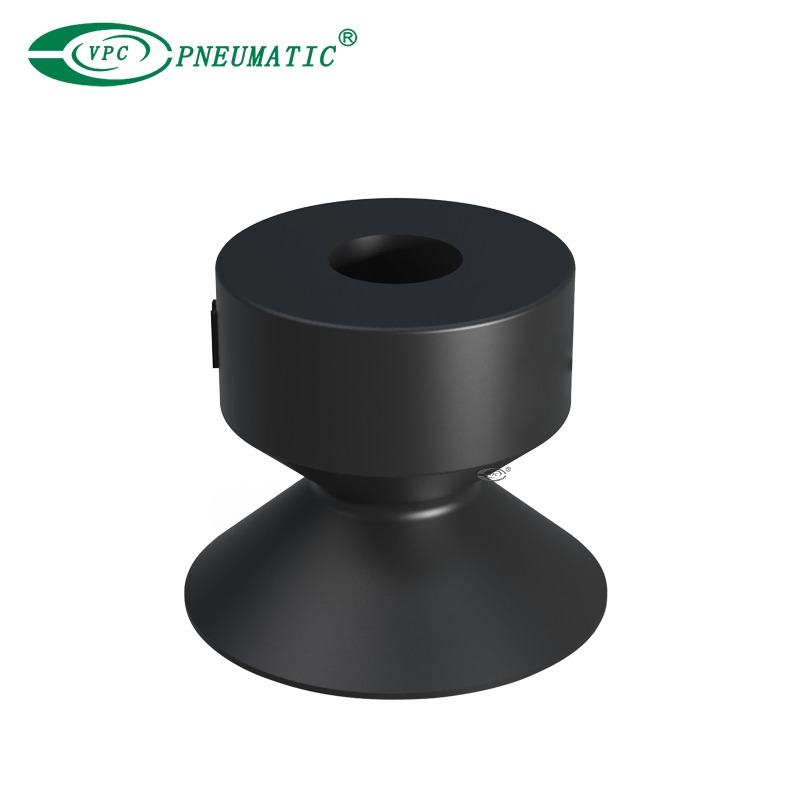

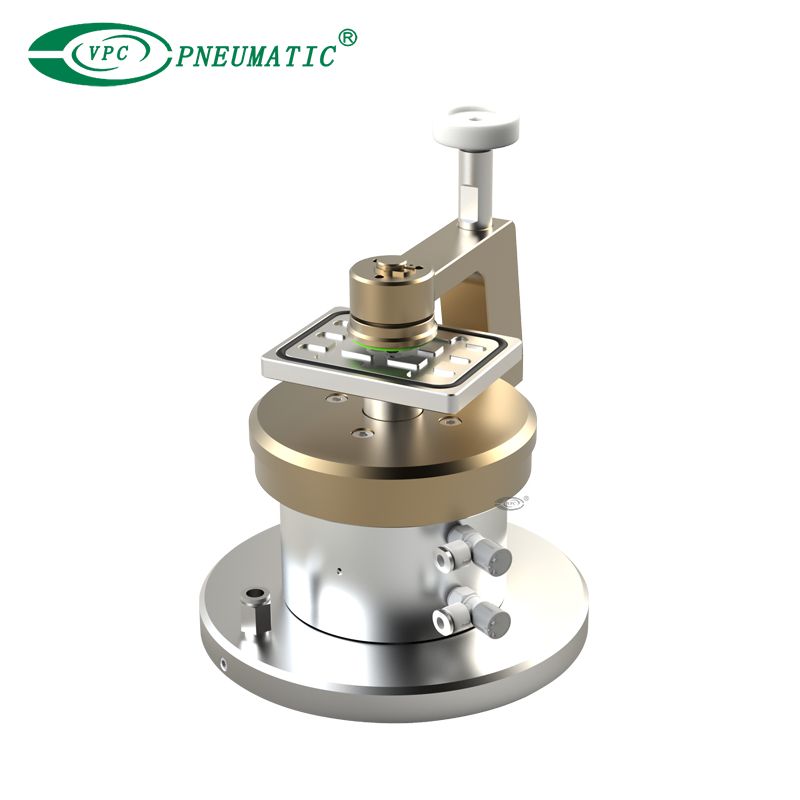

5. Vakuumsaugnetasse
Was ist Vakuumsaugne -Becher?
Der Vakuumsaugnetasse verwendet einen Vakuumgenerator, um eine Vakuumdruckdifferenz zu erzeugen , und dann mit dem Vakuumsaugbecher, um Objekte zu absorbieren, zu greifen und zu bewegen.
Schließen Sie den Vakuumsaugnetasse mit dem Vakuumgenerator an , und wenn die Luft im Saugnäpfe zu einem Vakuumzustand gepumpt wird.
6. ZFC -Serie Inline -Luftsaugfilter
Der ZFC -Vakuumfilter wird verwendet, um ausländische Substanzen wie Werkstücke und Staub in der Umwelt in den Saugbecher zu filtern . Es wird normalerweise in Verbindung mit Vakuumkomponenten wie Vakuumgeneratoren und Vakuumsaugbechern in Vakuum -Saughandhabungssystemen verwendet.
① Betriebsdruckbereich: -100 kPa - 1,0 mPa
② Arbeitstemperatur: 0 bis 60 ° C
③ kann sowohl für den positiven Druck als auch für den Vakuumdruck verwendet werden.
Durchflussrate ( Überdruck ): 15-650 l/min
Durchflussrate ( Vakuumdruck ): 2-100 l/min
④ Filtration: 5 (Filtrationseffizienz 95%)
⑤ mit einer Touchsanpassung
Metrische Größe : ∅2, ∅3.2, ∅4, ∅6, ∅8, ∅10, ∅12
Zollgröße : ∅1/8 ', ∅5/32 ', ∅1/4 ', ∅5/16 ', ∅3/8 '
⑥ Anti-Rotationsstruktur : verhindert, dass Teile aufgrund der Lockerheit bei der Verwendung des Überdrucks fliegen.
7. ZSE/ISE30 & ZSE40/ISE40 Digitaler Druckschalter
Vakuumsensoren werden verwendet, um verschiedene Parameter wie Druckflussrate und Vakuum zu messen , , um die Leistung des Systems genau zu überwachen.
Schlüsselleistungsparameter
Modell | ||
Arbeitsmedium | Luft, nicht korrosives Gas / nicht entzündbares Gas | |
Stromversorgungsspannung | DC12 bis 24 V ± 10% , Ripple (PP) 10% oder weniger | |
Wiederholbarkeit | ± 0,2% fs ± 1 Ziffer | |
Genauigkeit anzeigen | ± 2% fs ± 1 Ziffer (Umgebungstemperatur von 25 ± 3 ℃) | |
Arbeitstemperaturbereich | Betrieb: 0 bis 50 ° C, Speicherung: -10 bis 60 ° C (keine Kondensation oder Einfrieren) | Betrieb: -5 bis 50 ° C, Speicherung: -10 bis 60 ° C (keine Kondensation oder Einfrieren) |
Gehäuse | IP40 | IP65 |

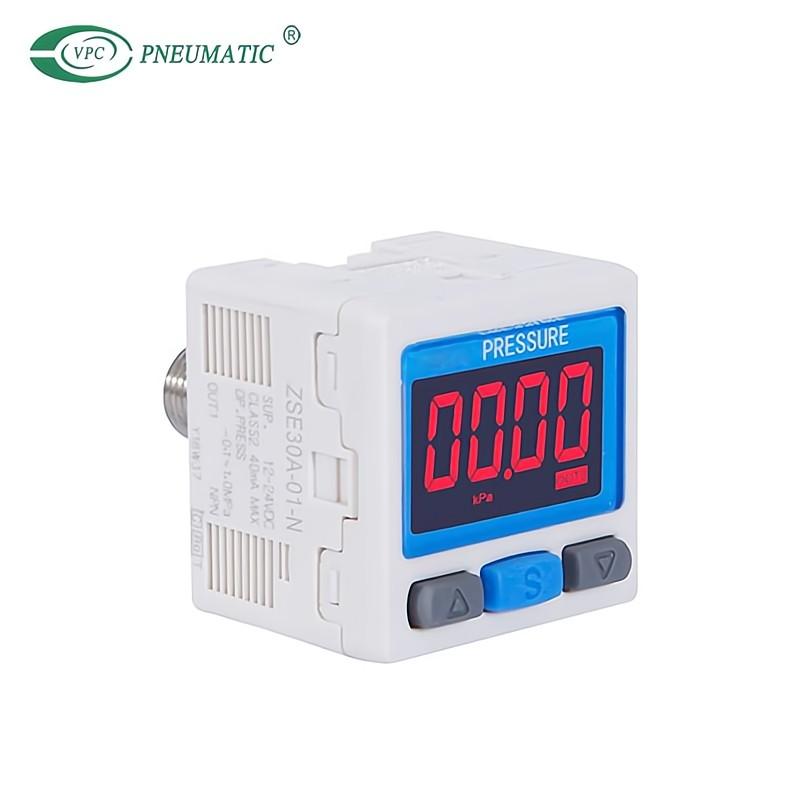

ZSE30A Digitaler Druckschalter

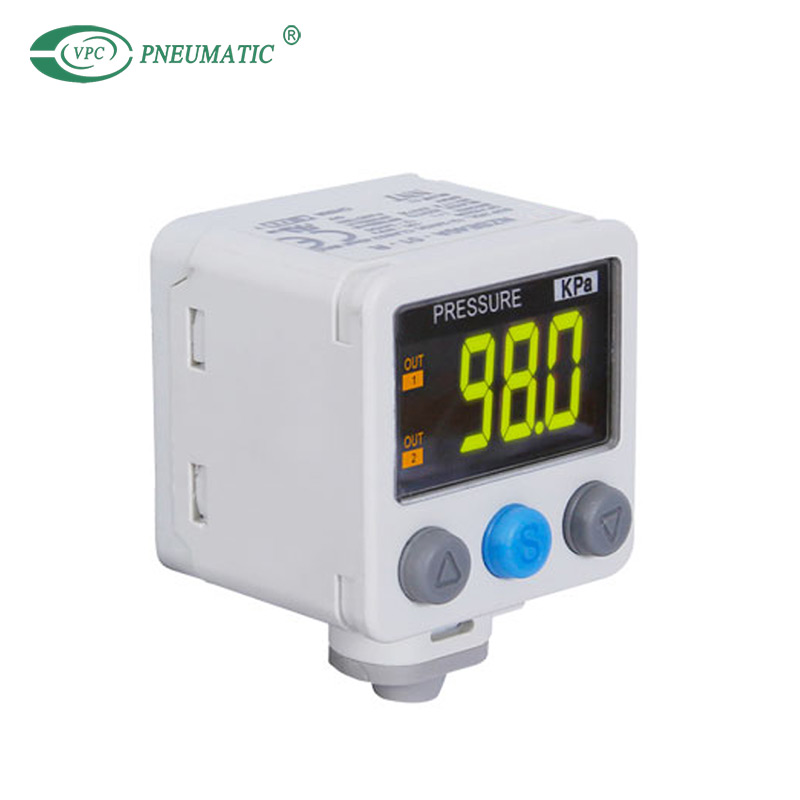

ZSE40A Digitaler Druckschalter
8.PSE540 -Serie Kompakt Remote Analog Vakuumsensor
9.PSE560 -Drucksensor für allgemeine Flüssigkeiten
Schlüsselleistungsparameter
Modell | ||
Nenndruckbereich | 0 bis 1mpa | |
Beweisdruck | 1,5 MPA | |
Arbeitsmedium | Luft/nicht korrosives Gas/nicht-entzündliches Gas | Flüssigkeit oder Gas, die nicht korrodieren oder Edelstahl angreifen 316L |
Aktueller Verbrauch | 15 mA oder weniger | 10 mA oder weniger |
Linearität | ± 0,7% fs oder weniger | ± 0,5% fs |
Betriebstemperatur | Betrieb: 0 bis 50 ℃, Gespeichert: -20 bis 70 ℃ (kein Gefrieren oder Kondensation) | Betrieb: 10 bis 60 ℃, Gespeichert: -20 bis 70 ℃ (kein Gefrieren oder Kondensation) |
PSE540 Vakuumsensor
PSE560 Vakuumsensor
10. PF3W Serie 3-Farben-Display digitaler Durchflussschalter für Wasser
3-Farben/2-Bildschirm-Anzeige
Doppelte Überwachung von Temperatur und Durchflussrate
Rotatable Display: gegen den Uhrzeigersinn 90 ° , im Uhrzeigersinn 225 °
Unterstützen Sie die analoge Spannung und den analogen Stromausgang
Verschiedene Rohranschlussgröße : 3/8, 1/2, 1/4, 3/4,1 1/4, 1 1/2
Schlüsselleistungsparameter
| Arbeitsmedium | Wasser- und Ethylenglykol -wässrige Lösung (mit Viskosität von 3MPa · s [3 cp] oder weniger) |
| Flüssigkeitstemperatur | 0 bis 90 ° C (kein Gefrieren oder Kondensation) |
| Betriebsdruck | 0 bis 1mpa |
| Wiederholbarkeit | ± 2% fs |
| Stromversorgungsspannung | DC12 bis 24 V ± 10% |
| Aktueller Verbrauch | 50 mA oder weniger |
| Gehäuse | IP65 |

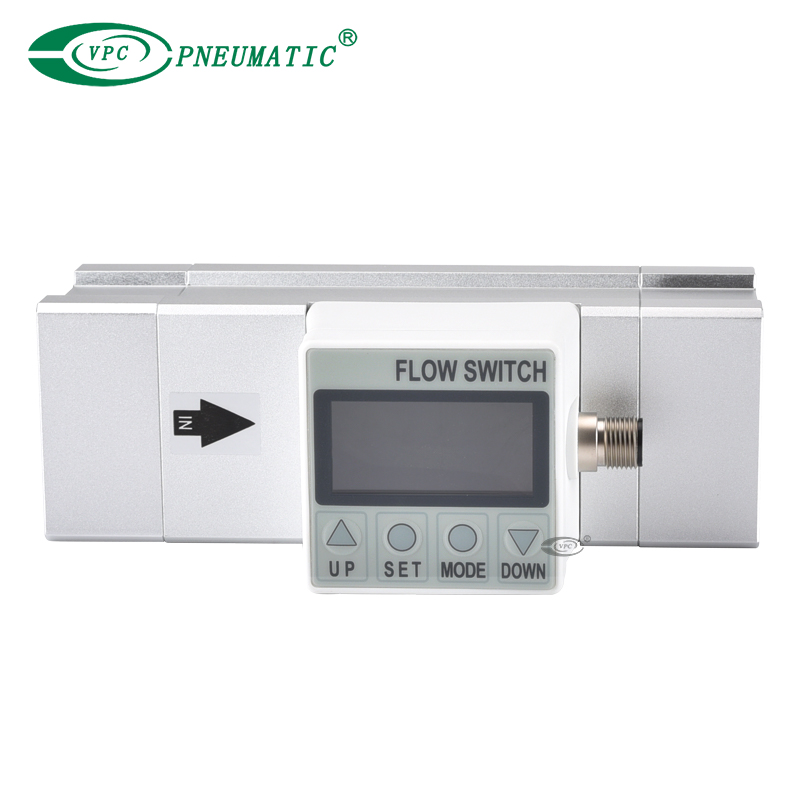

PF2A Digitaler Flussschalter
PF3W Digitaler Flussschalter
Die oben genannten sind die in Vakuumsystemen verwendeten Vakuumkomponenten. Wenn Sie Fragen zu Vakuumsystemen oder Vakuumkomponenten wie dem bearbeiteten prinzipiellen spezifischen Parameter -Anwendungsumfeld, der Auswahl der entsprechenden Vakuumkomponenten für Vakuumsysteme und zum Entwerfen von Vakuumsystemen haben , wenden , Sie , sich bitte an VPC -Pneumatika . Wir werden gerne Ihre Fragen beantworten!
