Hochpräziser digitaler 2-Farben-Druckschalter der Serie ISE40A
Hochpräziser digitaler 2-Farben-Druckschalter der Serie ISE40A Hochpräziser digitaler 2-Farben-Druckschalter der Serie ISE40A

loading

Hochpräziser digitaler 2-Farben-Druckschalter der Serie ISE40A

Anteil an:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
1. Die ISE40A-Serie ist ein hochpräziser digitaler Druckschalter mit zweifarbigem Display, der sowohl mit Druckluft als auch mit nicht korrosiven Flüssigkeiten kompatibel ist.
2. ISE40A ist für Überdruck.Kann auf bis zu 10 Schalter gleichzeitig kopieren, einfachere Einstellung und einfachere Bedienung.Das 4-stellige Display ermöglicht ein einfaches Ablesen der angezeigten Werte.
3. ISE40A kann in verarbeiteten Gas- und Flüssigkeitsanwendungen für die Halbleiter- und Lebensmittelindustrie installiert werden.
4. ISE40A ist UL/CSA-, CE- und RoHS-konform.
  • ISE40A-01-t

  • VPC Pneumatic

Arbeitsmedium:
Nenndruckbereich:
Verfügbarkeitsstatus:

Produktbeschreibung

 Produkteigenschaft

1.  2-farbig  Anzeige.

2. Energiesparend.

3. Geheimcode-Einstellfunktion, benannter Bediener, während die Tasten gesperrt sind.

4. Auflösungskonvertierungsfunktion.Das Flackern auf dem Display kann beseitigt werden.

5.  Vakuum,  Verbindung  und/oder  positiv  Druck  dürfen  Sei  angezeigt  In  MPa  oder  kPa.


ise40a 01 t

Produktspezifikation

 Spezifikation

Modell

ZSE40A

(Vakuumdruck)

ZSE40AF

(Verbunddruck)

ISE40A

(Positiver Druck)

Nenndruckbereich 0,0 bis -101,3 kPa   -100,0 bis 100,0 kPa   -0,1 bis 1,0 MPa
Druckbereich anzeigen/einstellen   10,0 bis -105,0 kPa   -105,0 bis 105,0 kPa -0,105 bis 1,05 MPa
Druck aushalten 500 kPa 500 kPa 1,5 MPa
Anzeige/Minimale Einheiteneinstellung 0,1 kPa 0,1 kPa   0,001 MPa
Arbeitsmedium Gefilterte Luft, nicht korrosives Gas/nicht brennbares Gas
Versorgungsspannung

DC12 bis 24 V ±10 %, Welligkeit (pp) 10 % oder weniger

 (mit Verpolungsschutz der Stromversorgung)

Derzeitiger Verbrauch 45 mA oder weniger
Schaltausgang
Standard

   NPN oder PNP offener Kollektor 1 Ausgang oder  2 Ausgänge

Max.Laststrom   80mA
Max.angelegte Spannung
28V (am NPN-Ausgang)
Restspannung 1V oder weniger
Reaktionszeit 2,5 ms (mit Anti-Chattering-Funktion: 20, 100, 500, 1000, 2000 ms)
Kurzschlussschutz Ja
Wiederholbarkeit ±0,2 % FS ±1 Ziffer
Hysterese Hysteresemodus Variable (0 oder höher) *1)
Fensterkomparatormodus
Analogausgang Spannungsausgang*2)

Ausgangsspannunge

(Nenndruck)

1 bis 5 V ±2,5 % FS   0,6 bis 5 V ±2,5 % FS
Linearität   ±1 % FS
Ausgangsimpedanz Ca.1 kΩ

Aktuell

Ausgabe*3)

Ausgangsspannunge

(Nenndruck)

4 bis 20 mA ±2,5 % FS 2,4 bis 20 mA ±2,5 % FS
Linearität   ±1 % FS
Lastimpedanz Maximale Lastimpedanz: 300 Ω (Versorgungsspannung 12 V)

                                           : 600 Ω (Versorgungsspannung 24 V)

Mindestlastimpedanz: 50 Ω

Auto-Shift-Eingang Spannungsfreier Eingang (Reed oder Halbleiter), Low-Pegel: 0,4 V oder weniger, 5 ms oder längerer Eingang
Anzeige

3 1/2-stelliges, 7-Segment-, 2-Farben-LCD (Rot/Grün)

Anzeigegenauigkeit   ±2 % FS ±1 Digit (Umgebungstemperatur 25 ±3℃)
Kontrollleuchte Leuchtet, wenn der Schaltausgang eingeschaltet ist. OUT1, OUT2: Orange
Umfeld Gehege IP65
Arbeiten    Temperaturbereich

Betrieb: -5 bis 50 °C, Lagerung: -10 bis   60°C  (Keine Kondensation oder Gefrieren)

Umgebungsfeuchtigkeitsbereich Betrieb/Lagerung: 35 bis 85 % relative Luftfeuchtigkeit (keine Kondensation)
Spannung standhalten Wechselstrom  1000V  für 1 Minute zwischen Klemmen und Gehäuse
Isolationswiderstand

50 MΩ oder mehr (500 VDC gemessen mit Megaohmmeter)  zwischen Klemmen und Gehäuse

Temperaturcharakteristik ±2 % FS (25 ℃ Referenz)
Anschlusskabel mit Stecker

Ölbeständiges Hochleistungs-Vinylkabel, 5 Adern

Φ3,5, 2m  Leiterfläche: 0,15 mm² (AWG26), Isolator-Außendurchmesser: 0,95 mm

Standards CE/RoHS, UL/CSA

*1) Wenn der angelegte Druck in der Nähe des eingestellten Werts schwankt, stellen Sie die Hysterese über den Schwankungsbereich ein, um ein Flattern zu verhindern.

*2) Wenn der analoge Spannungsausgang ausgewählt ist, kann der analoge Stromausgang nicht zusammen verwendet werden.

*3) Wenn der analoge Stromausgang ausgewählt ist, kann der analoge Spannungsausgang nicht zusammen verwendet werden.

*4)  UL-Temperaturklassifizierung: Die maximale Umgebungstemperatur beträgt 50 °C.

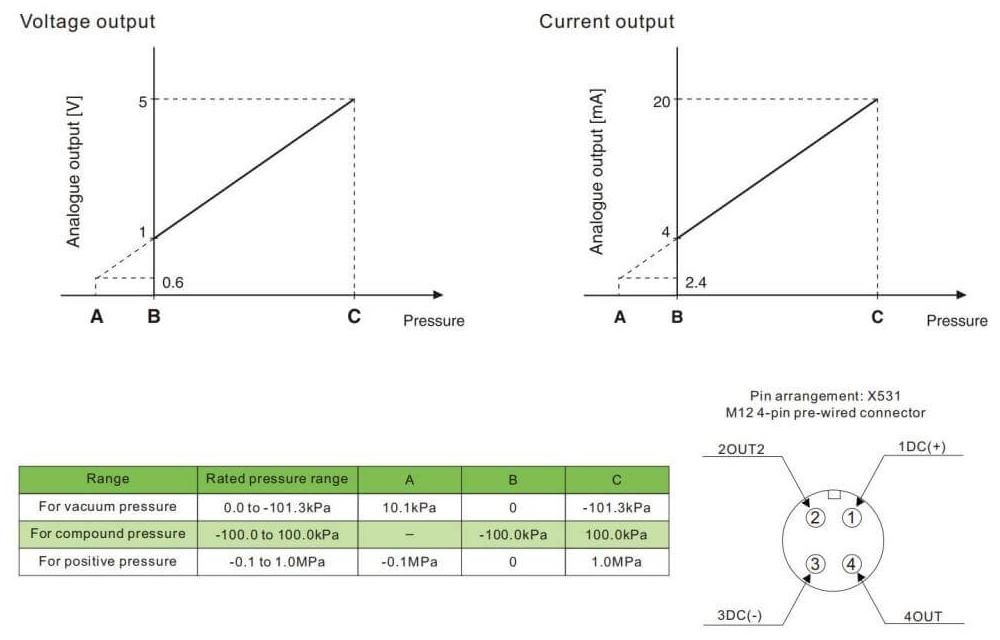

 Analoger Ausgang

smc ise40a

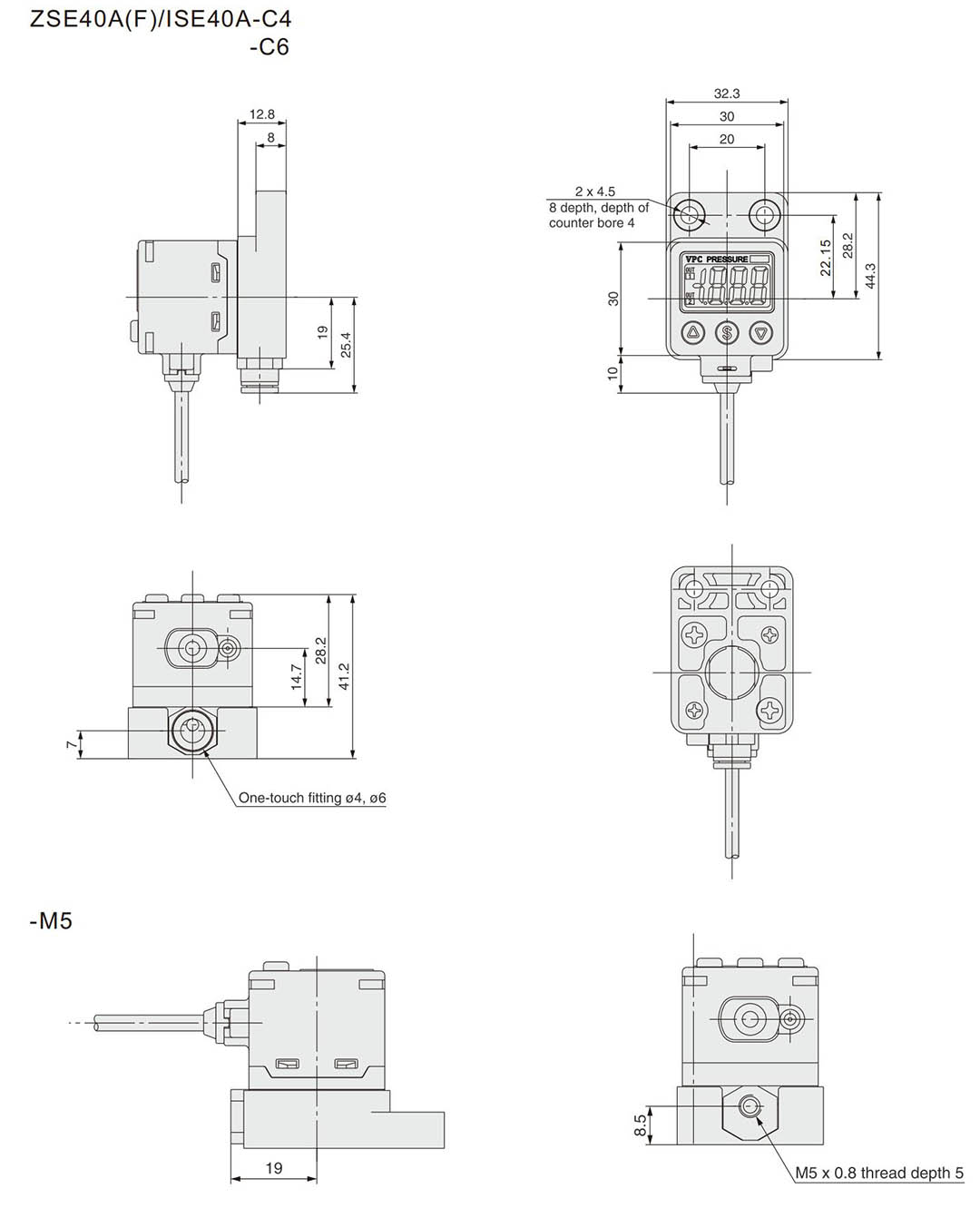

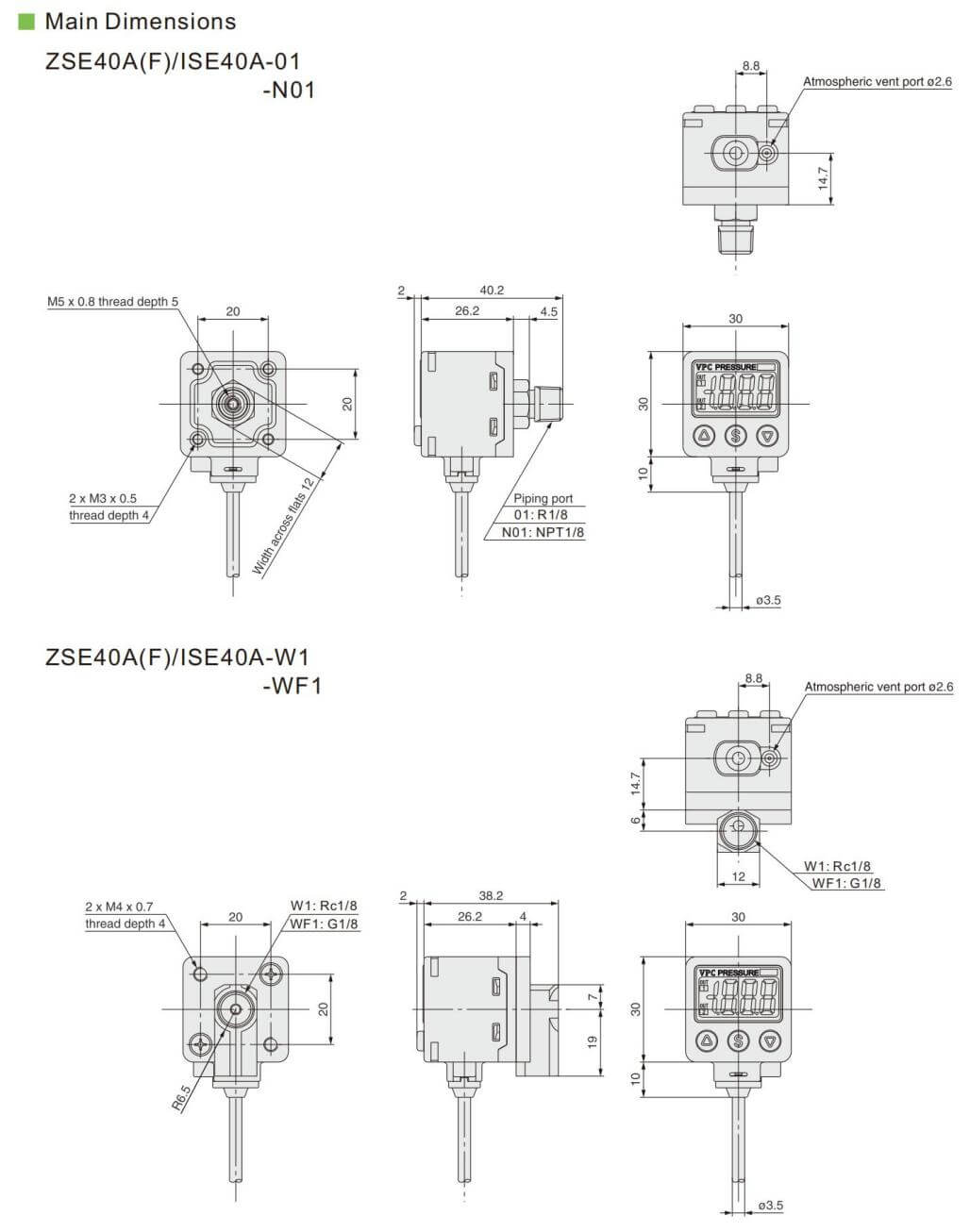

Hauptabmessungen

ise40a 01 t x501

ise 40a
