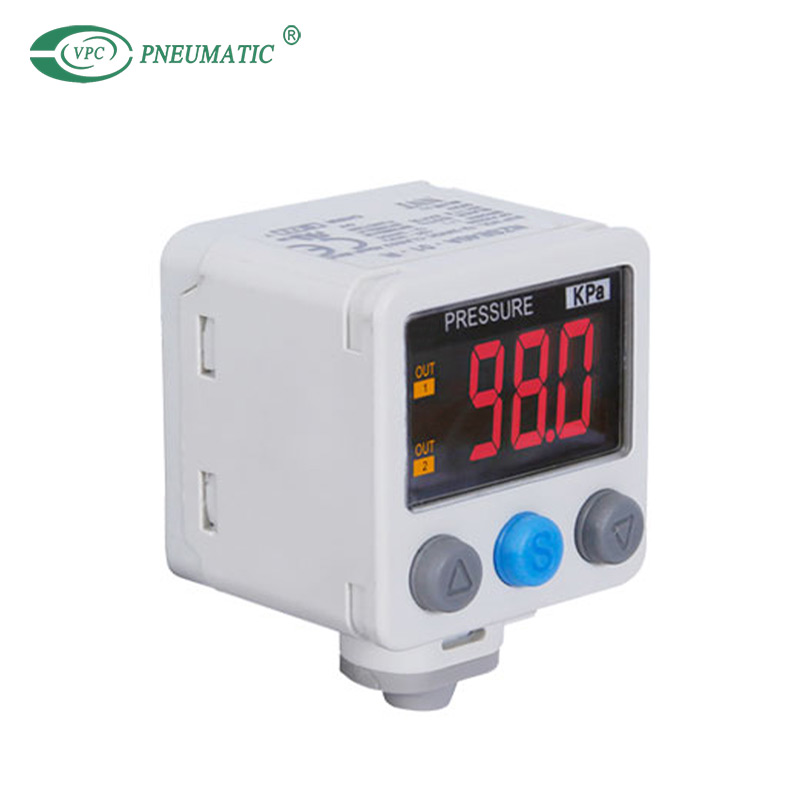

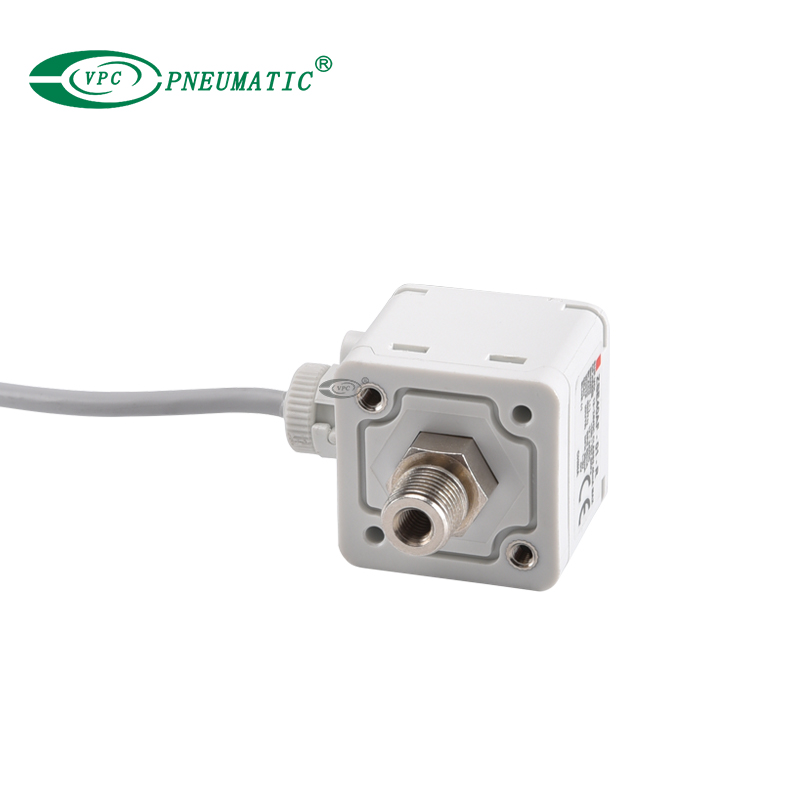

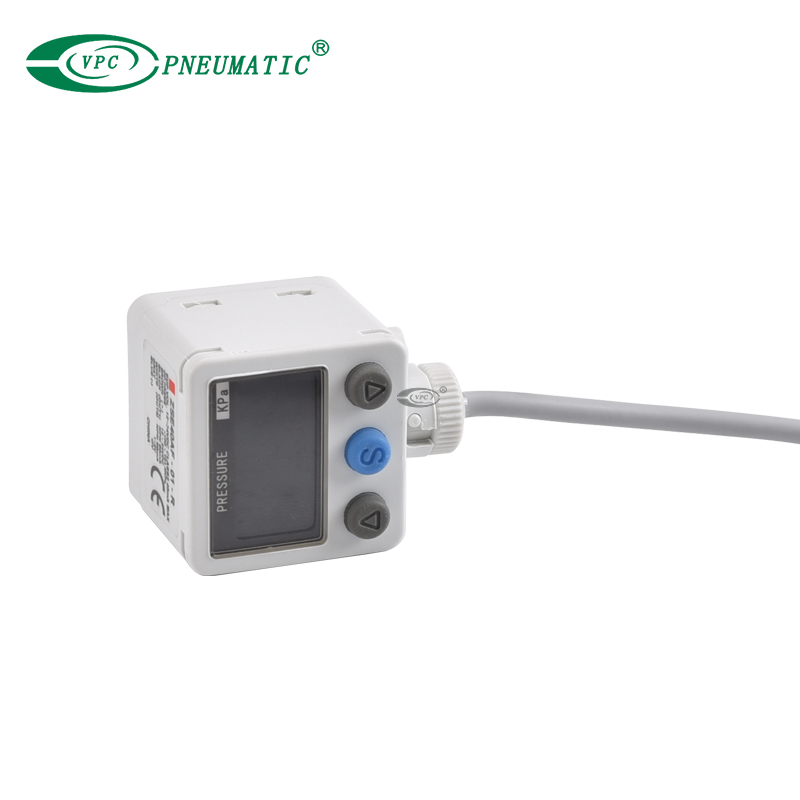

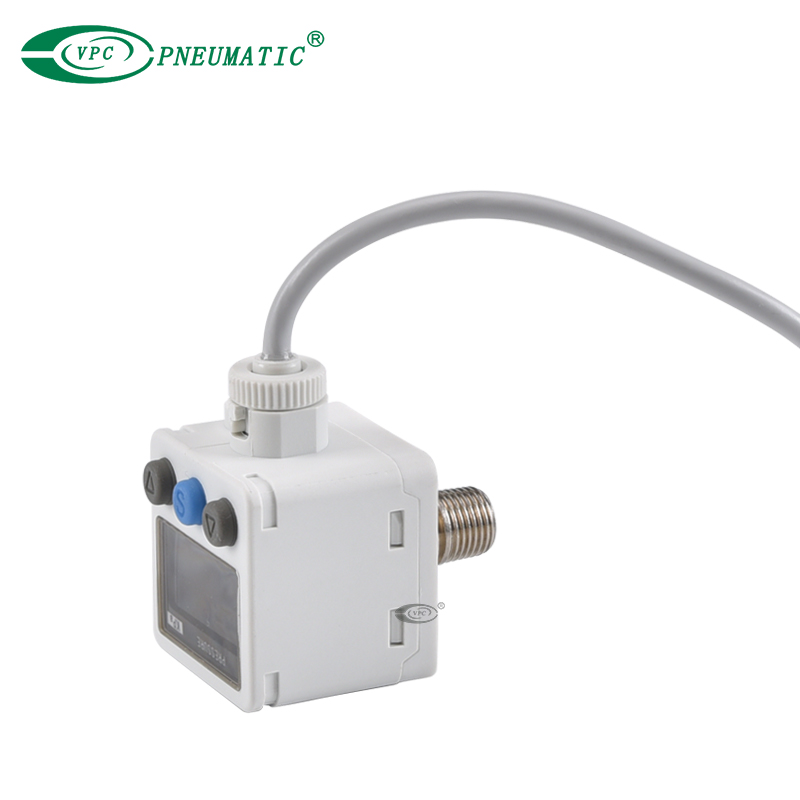

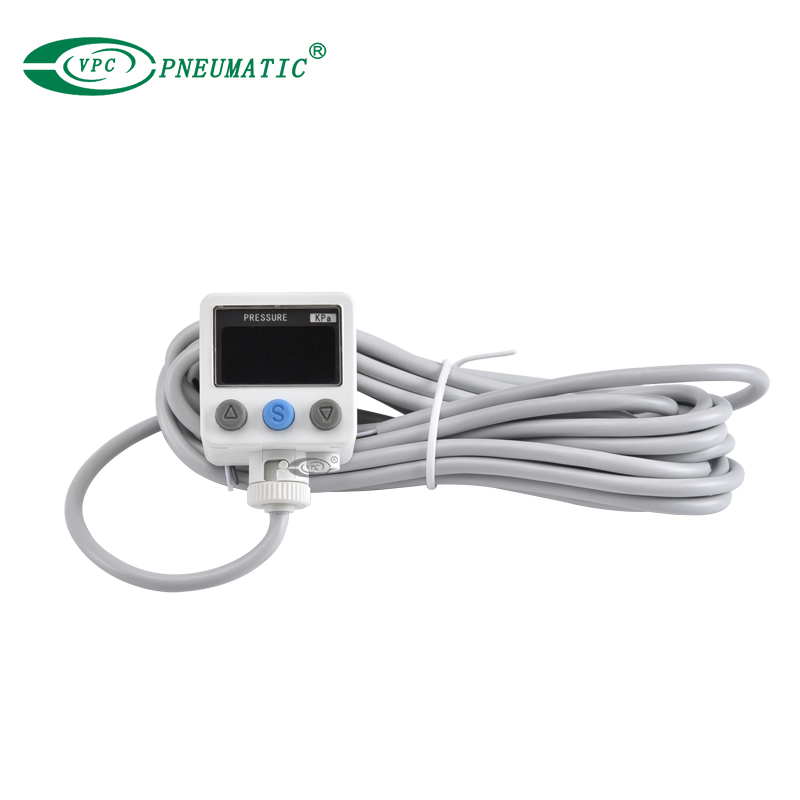

Serie ZSE40A(F) Hochpräziser digitaler Druckschalter mit 2 Farbdisplays

Anteil an:
1. ZSE40A(F)/ISE40A series is a 2-color display high-precision digital pressure switch offering compatibility with both compressed air and non-corrosive liquids.
2. Z/ISE40 is for vacuum, positive and compound pressure. Can copy to up to 10 switches simultaneously, simpler setting and easier operation. The 4-digit display allows easy reading of displayed values.
3. Z/ISE40 is UL/CSA, CE, and RoHS compliant.
  • ZSE40A
  • VPC Pneumatic
  • 8481804090
Arbeitsmedium:
Nenndruckbereich:
Verfügbarkeitsstatus:

Product Description

 Produkteigenschaft

1.  2-farbig  Anzeige.

2. Energiesparend.

3. Geheimcode-Einstellfunktion, benannter Bediener, während die Tasten gesperrt sind.

4. Auflösungskonvertierungsfunktion.Das Flackern des Displays kann beseitigt werden.

5.  Vakuum,  Verbindung  und/oder  positiv  Druck  dürfen  Sei  angezeigt  In  MPa  oder  kPa.


ZSE40 ISE40A Digitaler Druckschalter

Product Specification

 Spezifikation

Modell

ZSE40A

(Vakuumdruck)

ZSE40AF

(Verbunddruck)

ISE40A

(Positiver Druck)

Nenndruckbereich 0,0 bis -101,3 kPa   -100,0 bis 100,0 kPa   -0,1 bis 1,0 MPa
Druckbereich anzeigen/einstellen   10,0 bis -105,0 kPa   -105,0 bis 105,0 kPa -0,105 bis 1,05 MPa
Druck standhalten 500kPa 500kPa 1,5 MPa
Anzeige/Einstellung der minimalen Einheit 0,1 kPa 0,1 kPa   0,001 MPa
Arbeitsmedium Gefilterte Luft, nicht korrosives Gas / nicht brennbares Gas
Versorgungsspannung

DC12 bis 24 V ±10 %, Restwelligkeit (pp) 10 % oder weniger

 (mit Verpolungsschutz der Stromversorgung)

Derzeitiger Verbrauch 45 mA oder weniger
Ausgang schalten
Standard

   NPN oder PNP offener Kollektor 1 Ausgang oder  2 Ausgänge

max.Ladestrom   80mA
max.angelegte Spannung
28V (am NPN-Ausgang)
Restspannung 1V oder weniger
Reaktionszeit 2,5 ms (mit Anti-Chattering-Funktion: 20, 100, 500, 1000, 2000 ms)
Kurzschlussschutz Ja
Wiederholbarkeit ±0,2 % vom Skalenendwert ±1 Stelle
Hysterese Hysteresemodus Variable (0 oder höher) *1)
Fensterkomparatormodus
Analogausgang Spannungsausgang*2)

Ausgangsspannung

(Nenndruck)

1 bis 5 V ±2,5 % vom Skalenendwert   0,6 bis 5 V ±2,5 % vom Skalenendwert
Linearität   ±1 % vom Skalenendwert
Ausgangsimpedanz Ca.1kΩ

Aktuell

Ausgang*3)

Ausgangsspannung

(Nenndruck)

4 bis 20 mA ±2,5 % vom Skalenendwert 2,4 bis 20 mA ±2,5 % vom Skalenendwert
Linearität   ±1 % vom Skalenendwert
Lastimpedanz Maximale Lastimpedanz: 300 Ω (Versorgungsspannung 12 V)

                                           : 600Ω (Versorgungsspannung 24V)

Minimale Lastimpedanz: 50Ω

Auto-Referenz-Eingang Spannungsloser Eingang (Reed oder Halbleiter), Low-Pegel: 0,4 V oder weniger, 5 ms oder längerer Eingang
Anzeige

3 1/2-stelliges, 7-Segment-, 2-Farben-LCD (Rot/Grün)

Anzeigegenauigkeit   ±2 % FS ±1 Ziffer (Umgebungstemperatur von 25 ±3℃)
Kontrollleuchte Leuchtet auf, wenn der Schaltausgang eingeschaltet ist. OUT1, OUT2: Orange
Umfeld Gehege IP65
Arbeiten    Temperaturbereich

Betrieb: -5 bis 50°C, Lagerung: -10 to   60 Grad  (Keine Kondensation oder Einfrieren)

Umgebungsfeuchtigkeitsbereich Betrieb/Lagerung: 35 bis 85 % relative Luftfeuchtigkeit (keine Kondensation)
Spannung standhalten AC  1000 V  1 Minute zwischen Klemmen und Gehäuse
Isolationswiderstand

50 MΩ oder mehr (500 VDC gemessen mit Megaohmmeter)  zwischen Klemmen und Gehäuse

Temperaturcharakteristik ±2 % vom Skalenendwert (25 °C Referenz)
Anschlusskabel mit Stecker

Ölbeständiges, strapazierfähiges Vinylkabel, 5 Adern

Φ3,5, 2m  Leiterfläche: 0,15 mm² (AWG26), Isolator-Außendurchmesser: 0,95 mm

Normen CE/RoHS, UL/CSA

*1) Wenn der angelegte Druck in der Nähe des eingestellten Werts schwankt, stellen Sie die Hysterese über dem Schwankungsbereich ein, um Rattern zu vermeiden.

*2) Wenn der analoge Spannungsausgang ausgewählt ist, kann der analoge Stromausgang nicht zusammen verwendet werden.

*3) Wenn der analoge Stromausgang ausgewählt ist, kann der analoge Spannungsausgang nicht zusammen verwendet werden.

*4)  UL-Temperaturbewertung: Die maximale Umgebungstemperatur beträgt 50.


 Analoger Ausgang

Vakuum-Druckschalter ZSE40A
