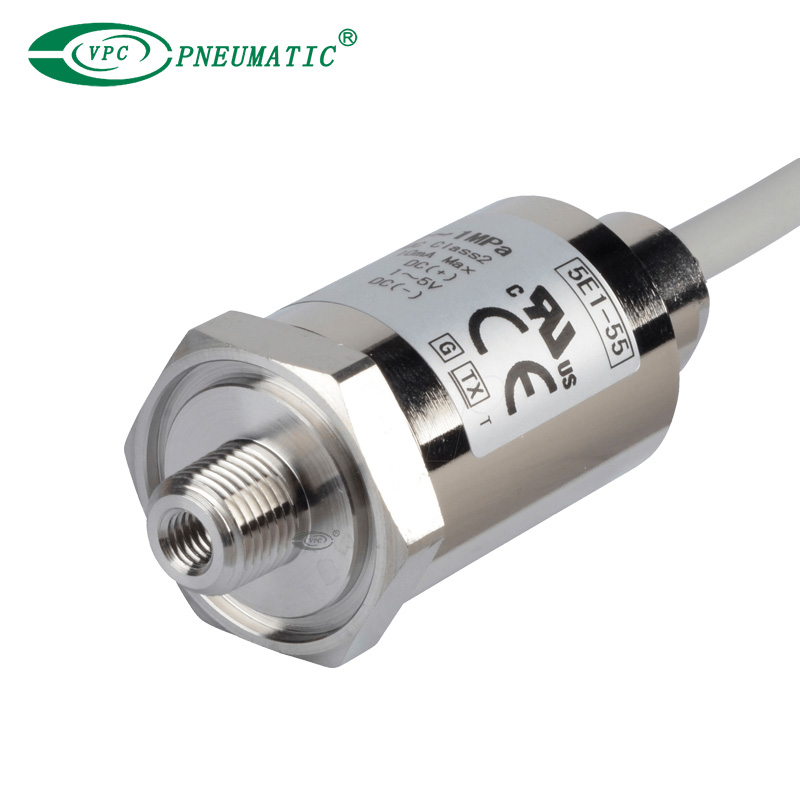

Produktbeschreibung
1. PSE560 ist für den Druckbereich eines Standard-Pneumatiksystems vorgesehen, während das Modell PSE564 für Niederdruck ausgelegt ist.
2. Allzweck-Ferndrucksensor für Flüssigkeiten oder Gase bei 1 MPa oder weniger.
3. Beinhaltet ein Festkabel mit feldverdrahteter Anschlussoption.
4. Ölfrei (Einzelmembrankonstruktion), Schutzart IP65.
| Beschreibung | Teile-Nr. | Material | Notiz |
| Anschluss für Drucksensor-Controller | ZS-28-C | — | 1 Stk. |
| Adapter mit Drossel Rc1/4 | ZS-31-X175 | Edelstahl 304 | 1 Stk. |
| Adapter mit Drossel NPT1/4 | ZS-31-X186 | 1 Stk. | |
| Adapter mit Drossel Rc1/8 | ZS-31-X188 | 1 Stk. | |
| Adapter mit Drossel NPT1/8 | ZS-31-X189 | 1 Stk. | |
| Öffnung M5 | ZS-48-A | Edelstahl 303 | 1 Stk. |

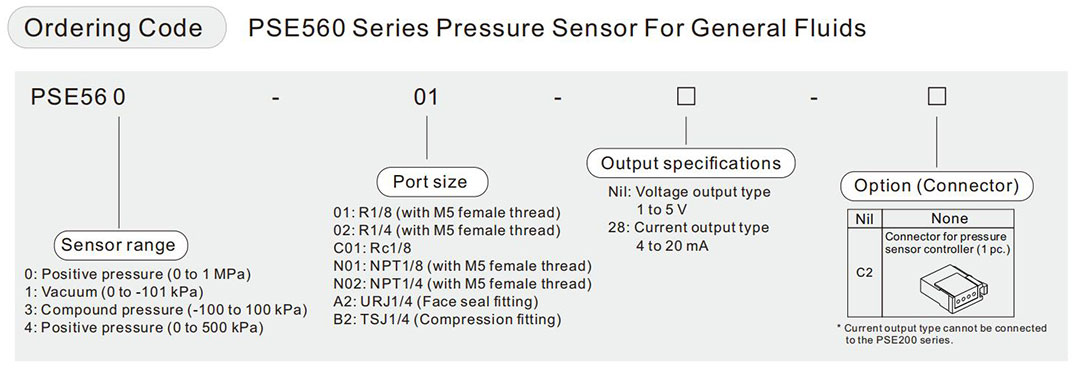

Produktspezifikation

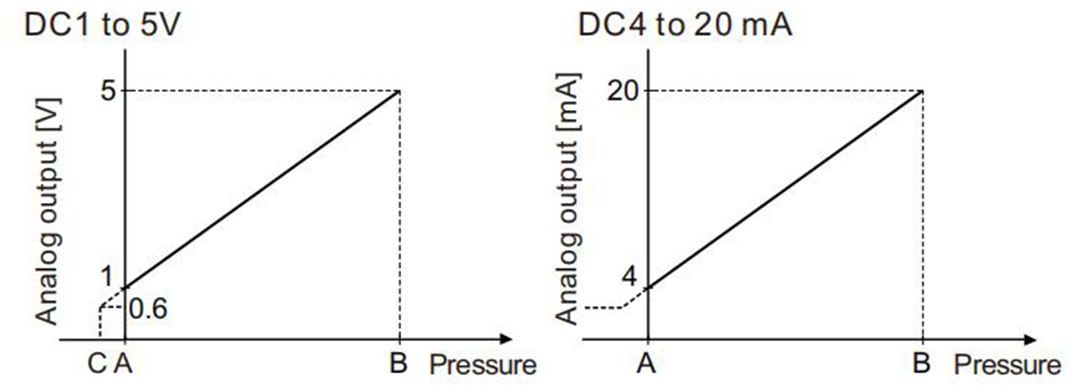

| Modell | PSE560 (Positiver Druck) | PSE561 (Vakuumdruck) | PSE563 (Verbunddruck) | PSE564 (Positiver Druck) | |
| Nenndruckbereich | 0 bis 1 MPa | 0 bis -101 kPa | -100 bis -100 kPa | 0 bis 500 kPa | |
| Erweiterung des analogen Ausgangsbereichs | -0,1 bis 0 MPa | 10,1 bis 0 kPa | — | -50 bis 0 kPa | |
| Beweisdruck | 1,5 MPa | 500 kPa | 500 kPa | 750 kPa | |
| Modell | PSE56□-□ | PSE56□-□-28 | |
| Arbeitsmedium | Flüssigkeiten oder Gase, die Edelstahl 316L nicht korrodieren oder angreifen | ||
| Versorgungsspannung | DC12 bis 24 V ±10 %, Welligkeit (pp) 10 % oder weniger (mit Verpolungsschutz) | ||
| Derzeitiger Verbrauch | 10 mA oder weniger | — | |
| Ausgabespezifikationen | Analogausgang: 1 bis 5 V (innerhalb des Nenndruckbereichs) 0,6 bis 1 V (innerhalb des erweiterten Analogausgangsbereichs) Ausgangsimpedanz: Ca. 1 kΩ | Analogausgang: DC4 bis 20 mA (innerhalb des Nenndruckbereichs) Maximale Lastimpedanz: 500 Ω oder weniger (bei DC 24 V) 100 Ω oder weniger (bei DC 12 V) | |
Genauigkeit (Umgebungstemperatur bei 25℃) | ±1 %FS (innerhalb des Nenndruckbereichs), ±3 %FS (innerhalb des erweiterten Analogausgangsbereichs) | ||
| Linearität | ±0,5 % FS | ||
| Wiederholbarkeit | ±0,2 % FS | ||
| Einfluss der Stromversorgungsspannung | ±0,3 % FS | ||
| Umfeld | Gehege | IP65 | |
| Betriebstemperatur | Betrieb: 10 bis 60 °C, Lagerung: -20 bis 70 °C (kein Gefrieren oder Kondensieren) | ||
| Betriebsfeuchtigkeit | Betrieb/Lagerung: 35 bis 85 % relative Luftfeuchtigkeit (keine Kondensation) | ||
| Spannung standhalten | AC250V für 1 Minute zwischen Klemmen und Gehäuse | ||
| Isolationswiderstand | 50 MΩ oder mehr (DC 50 V gemessen mit Megaohmmeter) zwischen Anschlüssen und Gehäuse | ||
| Temperatureigenschaften | ±2 % FS (0 bis 50 °C: 25 °C Referenz), ±3 % FS (–10 bis 60 °C: 25 °C Referenz)
| ||
| Sensorkabel | PSE56 – : Ölbeständiges Hochleistungs-Vinylkabel mit Luftschlauch, 3 Adern, Φ5,1, 3 m, Leiterfläche: 0,2 mm², Isolator-Außendurchmesser: 1,12 mm PSE56 - -28: Ölbeständiges Hochleistungs-Vinylkabel mit Luftschlauch, 2 Adern, Φ5,1, 3 m, Leiterfläche: 0,2 mm², Isolator-Außendurchmesser: 1,12 mm | ||
| Rohrleitungsmaterial | Gehäuse: C3604 + Vernickelung, Leitungsanschluss/Drucksensor: Edelstahl 316L, fettfrei | ||
| Standards | CE-Kennzeichnung (EMV-Richtlinie/RoHS-Richtlinie), UL/CSA (E216656) | ||
| Reichweite | Nenndruckbereich | A | B | C |
| Für Vakuumdruck | 0 bis -101 kPa | 0kPa | -101 kPa | 10,1 kPa |
| Für Verbunddruck | -100 bis 100 kPa | -100 kPa | 100 kPa | ― |
| Für Überdruck | 0 bis 1 MPa | 0kPa | 1MPa | -0,1 MPa |
| 0 bis 500 kPa | 0kPa | 500 kPa | -50 kPa |

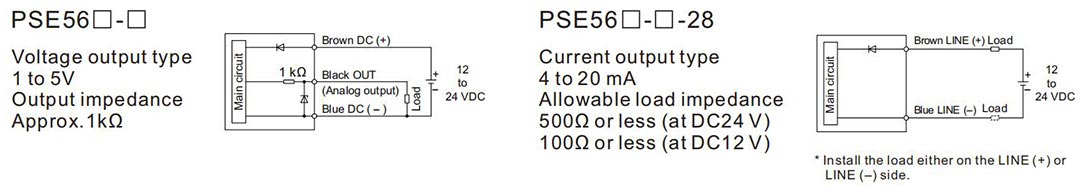

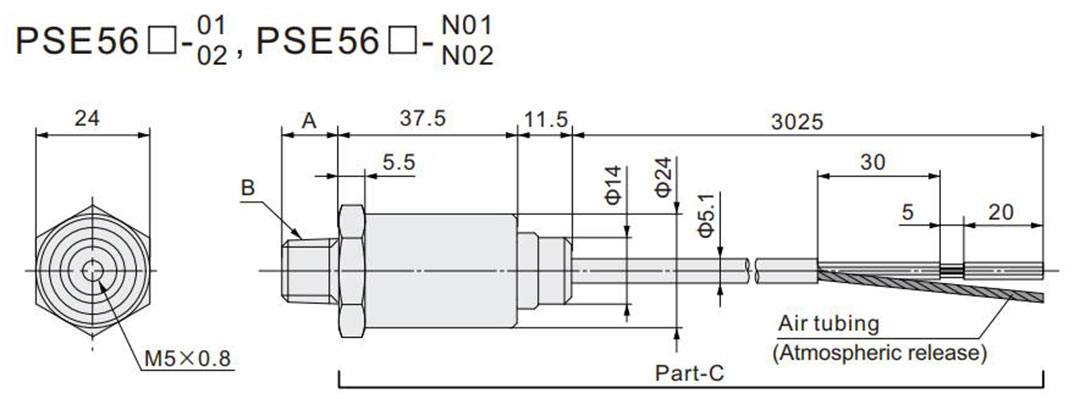

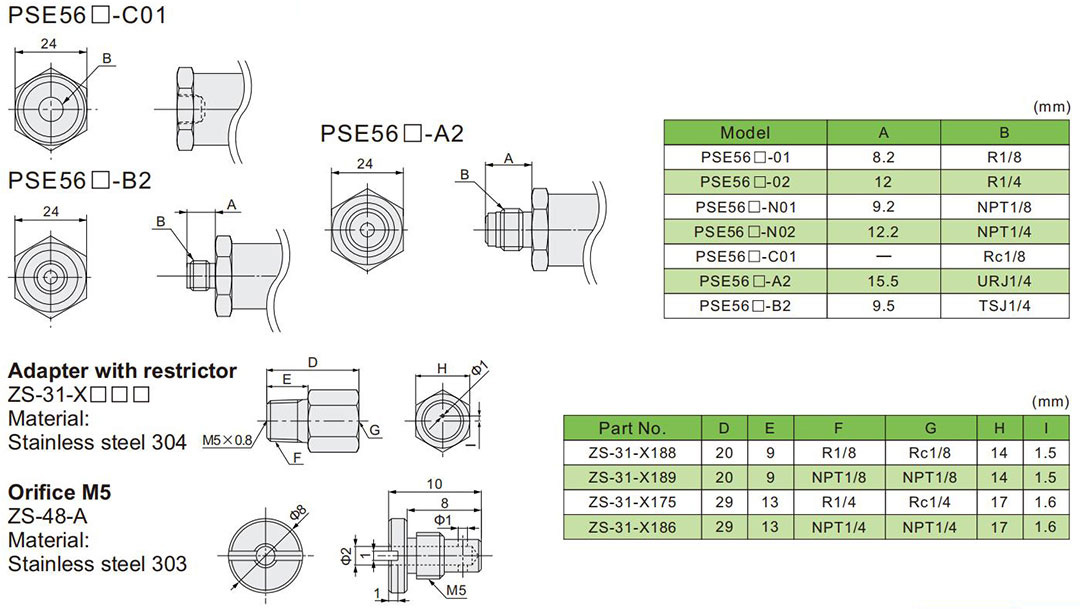

Hauptabmessungen
* Die Abmessungen von Teil C sind bei allen PSE56-Modellen gleich.
* Stellen Sie sicher, dass die Luft aus dem Gerät abgelassen wird Luftschlauch des Kabels zur Atmosphäre. Wenn der Luftschlauch verstopft ist oder drin bleibt Umgebungen, in denen es Wasser oder Öl ausgesetzt ist, Es kann nicht normal erkannt werden
