Product Description

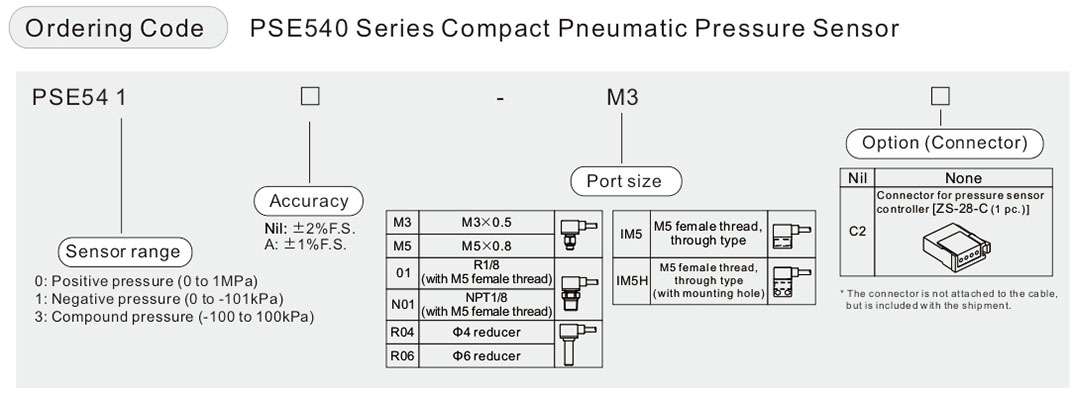

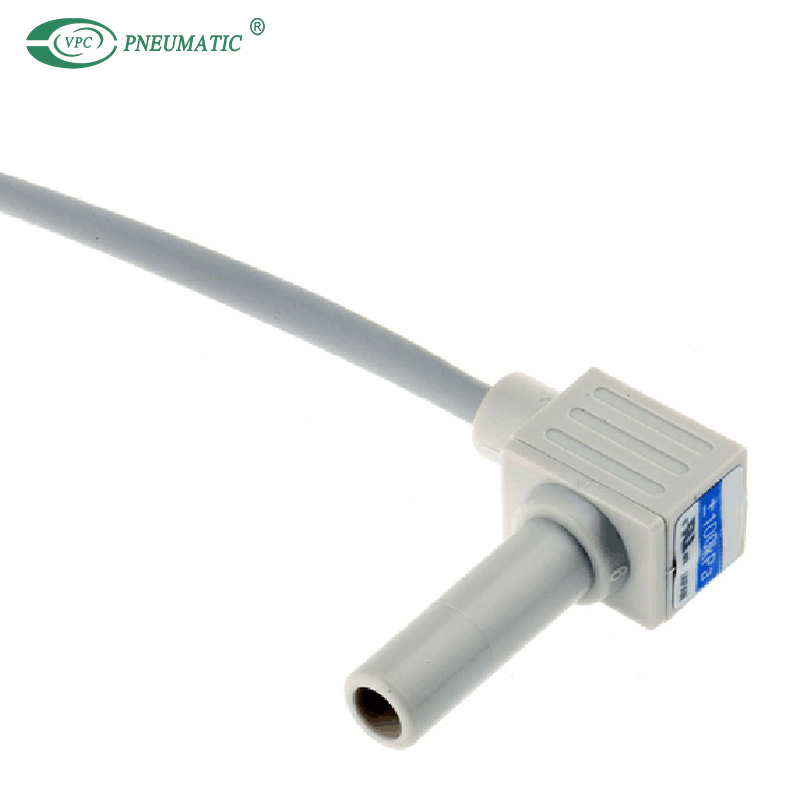

1. Kleinster Fernvakuumsensor für die kompaktesten Anwendungen
2. Die 8 verschiedenen Anschlussoptionen bieten eine enorme Anpassungsfähigkeit an verschiedene Anwendungen.
3. Das Kabel ist in den Sensorkopf eingegossen und nicht austauschbar.
4. CE- und RoHS-konform, mit Schutzart IP40.
Product Specification
| Modell | PSE540 | PSE541 | PSE543 | |
| Nenndruckbereich | 0 bis 1 MPa | 0 bis -101 kPa | -100 bis 100 kPa | |
| Beweisdruck | 1,5 MPa | 500 kPa | ||
| Arbeitsmedium | Luft/nicht korrosives Gas/nicht brennbares Gas | |||
| Versorgungsspannung | DC12 bis 24 V ±10 %, Welligkeit (pp) 10 % oder weniger (mit Verpolungsschutz) | |||
| Derzeitiger Verbrauch | 15 mA oder weniger | |||
| Ausgabespezifikationen | Analogausgang: 1 bis 5 V (innerhalb des Nenndruckbereichs), 0,6 bis 1 V (innerhalb des erweiterten Analogausgangsbereichs). Ausgangsimpedanz: Ca. 1 kΩ | |||
Genauigkeit (Umgebungstemperatur bei 25℃) | PSE54□: ±2 %FS (innerhalb des Nenndrucks), ±5 %FS (innerhalb des Erweiterungsanalogausgangs) PSE54□A: ±1 %FS (innerhalb des Nenndrucks), ±3 %FS (innerhalb des Erweiterungsanalogausgangs) | |||
| Linearität | ±0,7 % FS oder weniger | ±0,4 % FS | ||
| Wiederholbarkeit | ±0,2 % FS | |||
| Einfluss der Stromversorgungsspannung | ±0,8 % FS | |||
| Umfeld | Gehege | IP40 | ||
| Betriebstemperatur | Betrieb: 0 bis 50 °C, Lagerung: -20 bis 70 °C (kein Gefrieren oder Kondensieren) | |||
| Betriebsfeuchtigkeit | Betrieb/Lagerung: 35 bis 85 % relative Luftfeuchtigkeit (keine Kondensation) | |||
| Spannung standhalten | AC 1000 V (in 50/60 Hz) für 1 Minute zwischen Klemmen und Gehäuse | |||
| Isolationswiderstand | 50 MΩ oder mehr (DC 500 V gemessen mit Megaohmmeter) zwischen Anschlüssen und Gehäuse | |||
| Temperatureigenschaften | ±2 % FS (25 ℃ Referenz)
| |||
| Sensorkabel | Ölbeständiges Hochleistungs-Vinylkabel (Ellipse), 3 Adern, 2,7×3,2, 3 m, Leiterfläche: 0,15 mm², Isolator-Außendurchmesser: 0,9 mm | |||

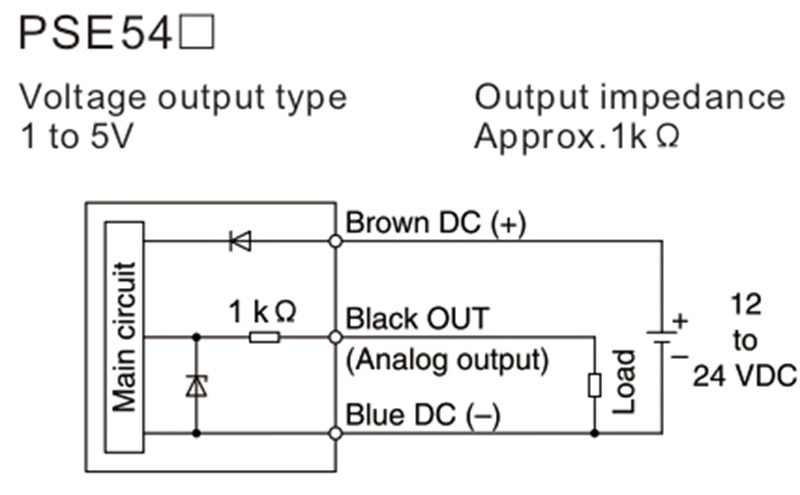

■ Beispiel für einen internen Schaltkreis und eine Verkabelung

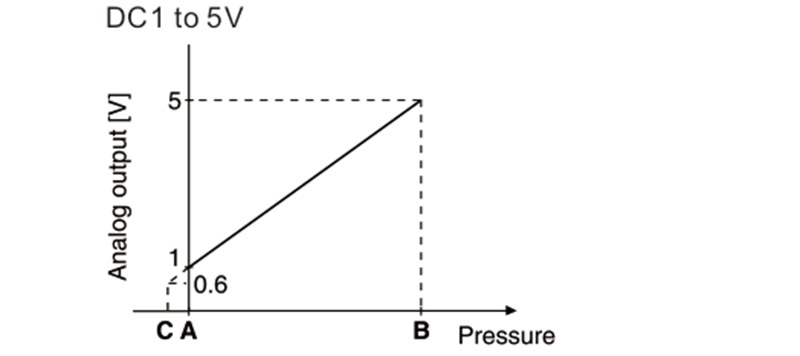

| Reichweite | Nenndruckbereich | A | B | C |
| Für Vakuumdruck | 0 bis -101,0 kPa | 0kPa | -101,0 kPa | 10,1 kPa |
| Für Verbunddruck | -100,0 bis 100,0 kPa | -100,0 kPa | 101,0 kPa | ― |
| Für Überdruck | 0 bis 1,0 MPa | 0kPa | 1,0 MPa | -0,1 MPa |
Main Dimensions
