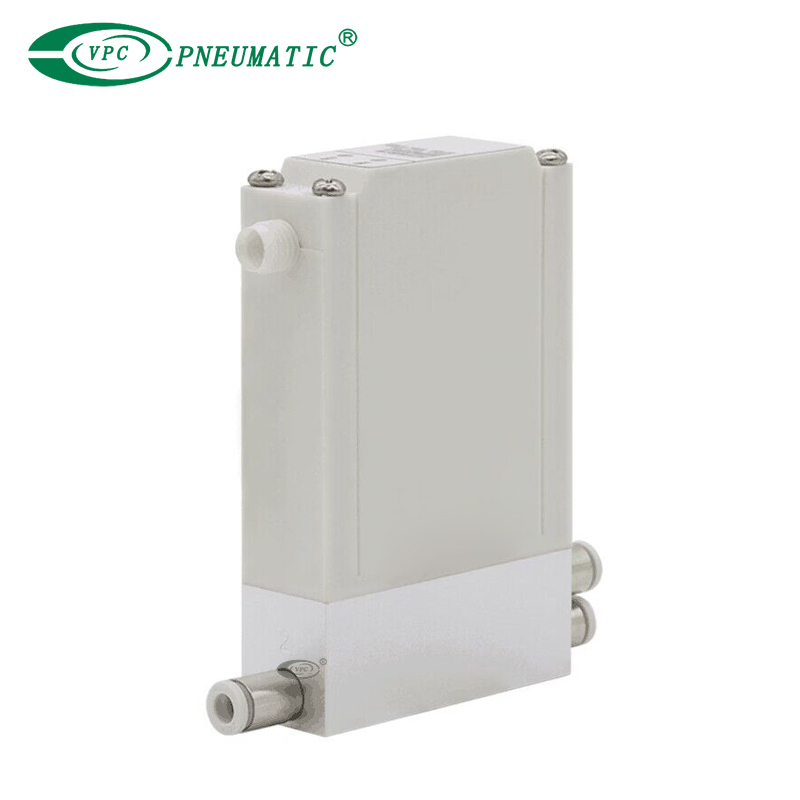

Produktbeschreibung
Zur stufenlosen Regelung des Vakuumdrucks proportional zu elektrischen Signalen.
● Linearität: ±1 % FS oder weniger
● Hysterese: 0,5 % FS oder weniger
● Wiederholbarkeit: ±0,5 % FS oder weniger
● Reaktionszeit bei hoher Geschwindigkeit: 0,1 s (Ohne Ladung)
● Hohe Stabilität — Empfindlichkeit: 0,2 % FS oder weniger
* Am Verteiler ist eine DIN-Schiene mit der durch die Anzahl der Stationen vorgegebenen Länge befestigt.
Die Abmessungen der DIN-Schiene entnehmen Sie bitte den Außenmaßen.
Produktspezifikation
| Modell | ITV009□ | |
Mindest.liefern Druck | Stellen Sie den Druck auf -1 kPa ein | |
| Max.Versorgungsdruck | -101 kPa | |
| Druckbereich einstellen | -1 bis -100 kPa | |
| Stromversorgung | Stromspannung | DC24V ±10 %, DC12 bis 15 V |
| Aktuell Verbrauch | Versorgungsspannung DC24 V Typ: 0,12 A oder weniger Versorgungsspannung DC 12 bis 15 V Typ: 0,18 A oder weniger | |
| Eingangssignal | Spannungsart | DC0 bis 5V, DC0 bis 10V |
| Aktueller Typ | DC4 bis 20 mA, DC0 bis 20 mA (Sink-Typ) | |
| Eingangsimpedanz | Spannungsart | Ca.10 kΩ |
| Aktueller Typ | Ca.250 kΩ | |
Ausgangssignal*2) | Analogausgang | DC1 bis 5 V (Ausgangsimpedanz: ca. 1 kΩ) Ausgabegenauigkeit ±6 % FS oder weniger |
| Linearität | ±1 % FS oder weniger | |
| Hysterese | 0,5 % FS oder weniger | |
| Wiederholbarkeit | ±0,5 % FS oder weniger | |
| Empfindlichkeit | 0,2 % FS oder weniger | |
| Temperatureigenschaften | ±0,12 % FS/℃ oder weniger | |
| Arbeitstemperatur | 0 bis 50℃ (keine Kondensation) | |
| Gehege | IP65 Äquivalent*3) | |
| Verbindungstyp | Integrierte Steckverbindungen | |
| Verbindungsgröße | Für Single Einheit | Metrische Größe 1, 2, 3: Φ4 |
| Zollgröße 1, 2, 3: Φ5/32' | ||
| Verteiler | Metrische Größe 1, 3: Φ6, 2: Φ4 | |
| Zollgröße 1, 3: Φ1/4', 2: Φ5/32' | ||
| Gewicht*1) | 100 g oder weniger (ohne Optionen) | |
*1) Gibt das Gewicht einer einzelnen Einheit an
Für IITV00-n
Gesamtgewicht (g) ≤ Stationen (n) × 100 ＋ 130 (Gewicht der Endblock-A-, B-Baugruppe) + Gewicht (g) der DIN-Schiene
*2) Wenn bei der Messung des ITV-Analogausgangs von 1 bis 5 VDC die Lastimpedanz weniger als 100 kΩ beträgt, wird der Analogausgang überwacht Eine Genauigkeit von ±6 % FS oder weniger ist möglicherweise nicht verfügbar.
Das Produkt mit einer Genauigkeit von ±6 % wird auf Anfrage geliefert.
Der Ausgangsdruck bleibt davon unberührt.
*3) Bei Verwendung unter IP65-äquivalenten Bedingungen schließen Sie vor der Verwendung die Armatur oder den Schlauch an die Atemöffnung an.
*4) Wenn es einen stromabwärtigen Durchflussverbrauch gibt, kann der Druck abhängig von den Rohrleitungsbedingungen instabil werden.
*5) Beim Einschalten kann ein Geräusch entstehen.Dieses Geräusch ist normal und weist nicht auf einen Fehler hin.
Hauptabmessungen
*1) Bei Verwendung unter IP65-äquivalenten Bedingungen schließen Sie vor der Verwendung die Anschlüsse oder den Schlauch an die Atemöffnung an.
*2) Die Abmessungen des Kabelsteckers beziehen sich auf das Einzelgerät.
| Verteilerstationen n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| L1 | 60 | 75 | 90 | 105 | 120 | 135 | 150 | 165 | 180 |
| L2 | 110.5 | 123 | 148 | 160.5 | 173 | 185.5 | 198 | 223 | 235.5 |
| Gewicht der DIN-Schiene [g] | 20 | 22 | 27 | 29 | 31 | 34 | 36 | 41 | 43 |
*1) Bei bestimmungsgemäßer Verwendung entspricht IP65, schließen Sie die an Armaturen oder Schläuche zum Atmen Loch vor Gebrauch.
*2) Die Abmessungen des Kabelsteckers beziehen sich auf das Einzelgerät.
Katalog PDF
