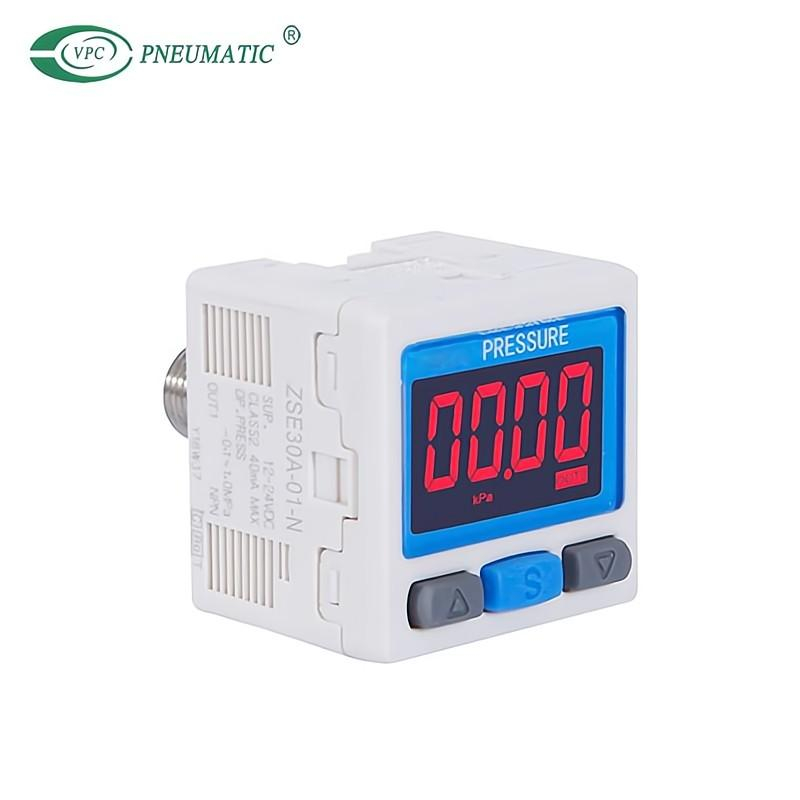

Serie ZSE30A(F) Hochpräziser digitaler Druckschalter mit 2 Farbdisplays

Anteil an:
1. ZSE30A(F)/ISE30A Serie ist ein hochpräziser digitaler Druckschalter mit zweifarbigem Display, der sowohl mit Druckluft als auch mit nicht korrosiven Flüssigkeiten kompatibel ist.
2. Z/ISE30 ist für Vakuum, Über- und Verbunddruck.Kann auf bis zu 10 Schalter gleichzeitig kopieren, einfachere Einstellung und einfachere Bedienung.Das 4-stellige Display ermöglicht ein einfaches Ablesen der angezeigten Werte.
3. Z/ISE30 ist UL/CSA-, CE- und RoHS-konform.
  • ZSE30A
  • VPC Pneumatic
  • 8481804090
Arbeitsmedium:
Nenndruckbereich:
Verfügbarkeitsstatus:

Product Specification

 Produkteigenschaft

1.  2-farbig  Anzeige.
2. Kann  Kopieren  Zu  hoch  Zu  10  Schalter  gleichzeitig.
3. Austauschbar  Ein Hauch  Beschläge.
4. 4-stellig  Anzeige  erlaubt  einfach  Lektüre  von  angezeigt  Werte.
5. Macht  Verbrauch  Ist  reduziert  von  drehen  aus  Die  Monitor.
6. Vakuum,  Verbindung  und/oder  positiv  Druck  dürfen  Sei  angezeigt  In  MPa  oder  kPa.


Digitaler Druckschalter

Product Description

Modell

ZSE30A

(Vakuumdruck)

ZSE30AF

(Verbunddruck)

ISE30A

(Positiver Druck)

Nenndruckbereich0,0 bis -101,0 kPa  -100,0 bis 100,0 kPa  -0,1 bis 1,0 MPa
Druckbereich anzeigen/einstellen  10,0 bis -105,0 kPa  -105,0 bis 105,0 kPa-0,105 bis 1,05 MPa
Druck standhalten500kPa500kPa1,5 MPa
Anzeige/Einstellung der minimalen Einheit0,1 kPa0,1 kPa  0,001 MPa
ArbeitsmediumGefilterte Luft, nicht korrosives Gas / nicht brennbares Gas
Versorgungsspannung

DC12 bis 24 V ±10 %, Restwelligkeit (pp) 10 % oder weniger

 (mit Verpolungsschutz der Stromversorgung)

Derzeitiger Verbrauch40 mA oder weniger
Ausgang schalten
Standard

   NPN- oder PNP-Ausgang mit offenem Kollektor 1, NPN- oder PNP-Ausgang mit offenem Kollektor 2

max.Ladestrom  80mA
max.angelegte Spannung
28V (am NPN-Ausgang)
Restspannung1 V oder weniger (bei einem Laststrom von 80 mA)
Reaktionszeit2,5 ms oder weniger (mit Anti-Chattering-Funktion: 20, 100, 500, 1000, 2000 ms)
KurzschlussschutzJa
Wiederholbarkeit±0,2 % vom Skalenendwert ±1 Stelle
HystereseHysteresemodusVariable (0 oder höher) *1)
Fensterkomparatormodus
AnalogausgangSpannungsausgang*2)

Ausgangsspannung

(Nenndruck)

1 bis 5 V ±2,5 % vom Skalenendwert  0,6 bis 5 V ±2,5 % vom Skalenendwert
Linearität  ±1 % vom Skalenendwert
AusgangsimpedanzCa.1kΩ

Aktuell

Ausgang*3)

Ausgangsspannung

(Nenndruck)

4 bis 20 mA ±2,5 % vom Skalenendwert2,4 bis 20 mA ±2,5 % vom Skalenendwert
Linearität  ±1 % vom Skalenendwert
LastimpedanzMaximale Lastimpedanz: 300 Ω (Versorgungsspannung 12 V)

                                           : 600Ω (Versorgungsspannung 24V)

Minimale Lastimpedanz: 50Ω

Anzeige

4-stelliges, 7-Segment, 2-Farben-LCD (Rot/Grün)

Anzeigegenauigkeit  ±2 % vom Skalenendwert ±1 Ziffer (Umgebungstemperatur von 25 ±3℃)
KontrollleuchteLeuchtet auf, wenn der Schaltausgang eingeschaltet ist. OUT1: Grün, OUT2: Rot
UmfeldGehegeIP40
Arbeiten    Temperaturbereich

Betrieb: 0 ~ 50 °C, Lagerung: -10 ~ 60 °C  (Keine Kondensation oder Einfrieren)

UmgebungsfeuchtigkeitsbereichBetrieb/Lagerung: 35 ~ 85 % relative Luftfeuchtigkeit (keine Kondensation)
Spannung standhaltenAC  1000 V  1 Minute zwischen Klemmen und Gehäuse
Isolationswiderstand

50 MΩ oder mehr (500 VDC gemessen mit Megaohmmeter)  zwischen Klemmen und Gehäuse

Temperaturcharakteristik±2 % vom Skalenendwert (25 °C Referenz)
Anschlusskabel mit Stecker

Ölbeständiges Hochleistungs-Vinylkabel, 3 Adern Φ3,5, 2 m

4 Adern Leiterfläche: 0,15 mm² (AWG26), Isolator-Außendurchmesser: 1,0 mm

NormenCE/RoHS, UL/CSA (E216656)

*1) Wenn der angelegte Druck in der Nähe des eingestellten Werts schwankt, stellen Sie die Hysterese über dem Schwankungsbereich ein, um Rattern zu vermeiden.

*2) Wenn der analoge Spannungsausgang ausgewählt ist, kann der analoge Stromausgang nicht zusammen verwendet werden.

*3) Wenn der analoge Stromausgang ausgewählt ist, kann der analoge Spannungsausgang nicht zusammen verwendet werden.

Main Dimensions

digitaler Vakuum-Druckschalter
