| Arbeitsmedium: | |
|---|---|
| Nenndruckbereich: | |

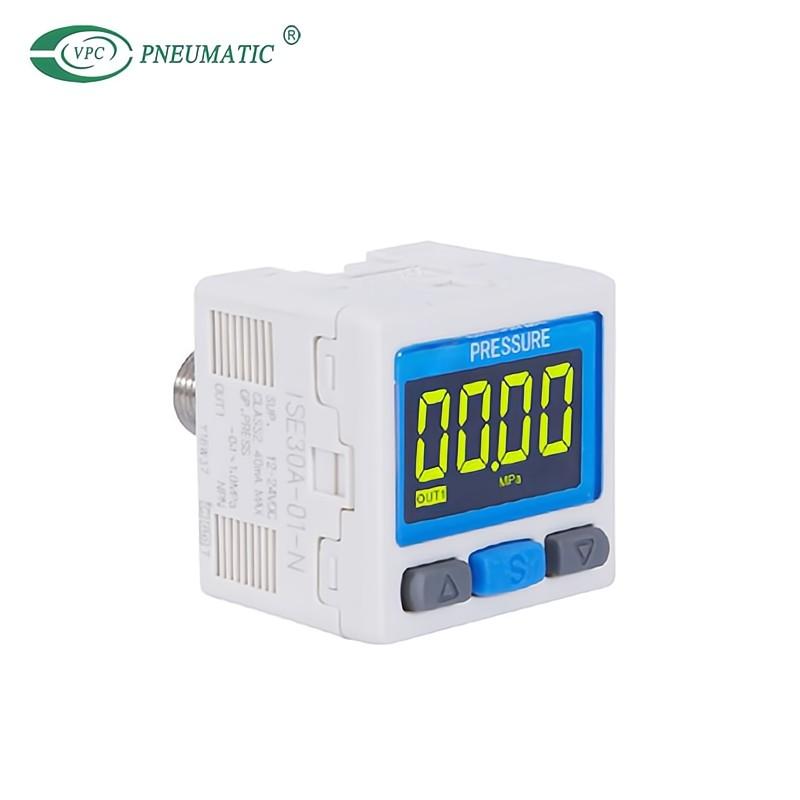

Product Specification
1. 2-farbig Anzeige.2. Kann Kopieren Zu hoch Zu 10 Schalter gleichzeitig.3. Austauschbar Ein Hauch Beschläge.4. 4-stellig Anzeige erlaubt einfach Lektüre von angezeigt Werte.5. Macht Verbrauch Ist reduziert von drehen aus Die Monitor. 6. Vakuum, Verbindung und/oder positiv Druck dürfen Sei angezeigt In MPa oder kPa.
Product Description
| Modell | ZSE30A (Vakuumdruck) | ZSE30AF (Verbunddruck) | ISE30A (Positiver Druck) | ||
| Nenndruckbereich | 0,0 bis -101,0 kPa | -100,0 bis 100,0 kPa | -0,1 bis 1,0 MPa | ||
| Druckbereich anzeigen/einstellen | 10,0 bis -105,0 kPa | -105,0 bis 105,0 kPa | -0,105 bis 1,05 MPa | ||
| Druck aushalten | 500 kPa | 500 kPa | 1,5 MPa | ||
| Anzeige/Minimale Einheiteneinstellung | 0,1 kPa | 0,1 kPa | 0,001 MPa | ||
| Arbeitsmedium | Gefilterte Luft, nicht korrosives Gas/nicht brennbares Gas | ||||
| Versorgungsspannung | DC12 bis 24 V ±10 %, Welligkeit (pp) 10 % oder weniger (mit Verpolungsschutz der Stromversorgung) | ||||
| Derzeitiger Verbrauch | 40mA oder weniger | ||||
| Schaltausgang | Standard | NPN- oder PNP-Open-Collector-1-Ausgang, NPN- oder PNP-Open-Collector-2-Ausgang | |||
| Max.Laststrom | 80mA | ||||
| Max.angelegte Spannung | 28V (am NPN-Ausgang) | ||||
| Restspannung | 1 V oder weniger (bei einem Laststrom von 80 mA) | ||||
| Reaktionszeit | 2,5 ms oder weniger (mit Anti-Chattering-Funktion: 20, 100, 500, 1000, 2000 ms) | ||||
| Kurzschlussschutz | Ja | ||||
| Wiederholbarkeit | ±0,2 % FS ±1 Ziffer | ||||
| Hysterese | Hysteresemodus | Variable (0 oder höher) *1) | |||
| Fensterkomparatormodus | |||||
| Analogausgang | Spannungsausgang*2） | Ausgangsspannung (Nenndruck) | 1 bis 5 V ±2,5 % FS | 0,6 bis 5 V ±2,5 % FS | |
| Linearität | ±1 %FS | ||||
| Ausgangsimpedanz | Ca.1 kΩ | ||||
Aktuell Ausgang*3) | Ausgangsspannung (Nenndruck) | 4 bis 20 mA ±2,5 % FS | 2,4 bis 20 mA ±2,5 % FS | ||
| Linearität | ±1 % FS | ||||
| Lastimpedanz | Maximale Lastimpedanz: 300 Ω (Versorgungsspannung 12 V) : 600 Ω (Versorgungsspannung 24 V) Mindestlastimpedanz: 50 Ω | ||||
| Anzeige | 4-stelliges, 7-Segment-, 2-Farben-LCD (Rot/Grün) | ||||
| Anzeigegenauigkeit | ±2 % FS ±1 Ziffer (Umgebungstemperatur 25 ±3℃) | ||||
| Kontrollleuchte | Leuchtet, wenn der Schaltausgang eingeschaltet ist. OUT1: Grün, OUT2: Rot | ||||
| Umfeld | Gehege | IP40 | |||
| Arbeiten Temperaturbereich | Betrieb: 0 ~ 50 °C, Lagerung: -10 ~ 60 °C (Keine Kondensation oder Gefrieren) | ||||
| Umgebungsfeuchtigkeitsbereich | Betrieb/Lagerung: 35 ~ 85 % relative Luftfeuchtigkeit (keine Kondensation) | ||||
| Spannung standhalten | Wechselstrom 1000V für 1 Minute zwischen Klemmen und Gehäuse | ||||
| Isolationswiderstand | 50 MΩ oder mehr (500 VDC gemessen mit Megaohmmeter) zwischen Klemmen und Gehäuse | ||||
| Temperaturcharakteristik | ±2 % FS (25 ℃ Referenz) | ||||
| Anschlusskabel mit Stecker | Ölbeständiges Hochleistungs-Vinylkabel, 3 Adern Φ3,5, 2 m 4 Adern. Leiterfläche: 0,15 mm² (AWG26), Isolator-Außendurchmesser: 1,0 mm | ||||
| Standards | CE/RoHS, UL/CSA (E216656) | ||||
*1) Wenn der angelegte Druck in der Nähe des eingestellten Werts schwankt, stellen Sie die Hysterese über den Schwankungsbereich ein, um ein Flattern zu verhindern.
*2) Wenn der analoge Spannungsausgang ausgewählt ist, kann der analoge Stromausgang nicht zusammen verwendet werden.
*3) Wenn der analoge Stromausgang ausgewählt ist, kann der analoge Spannungsausgang nicht zusammen verwendet werden.

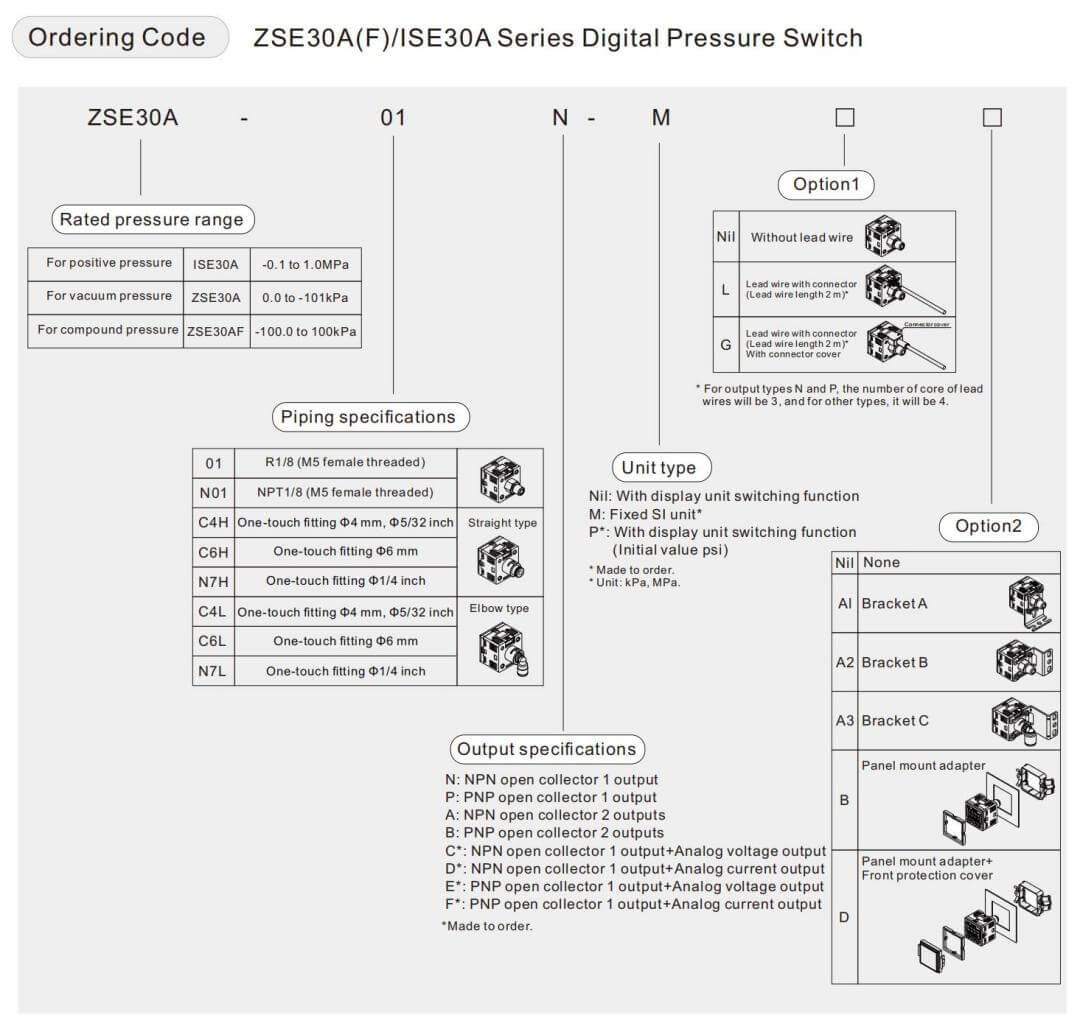

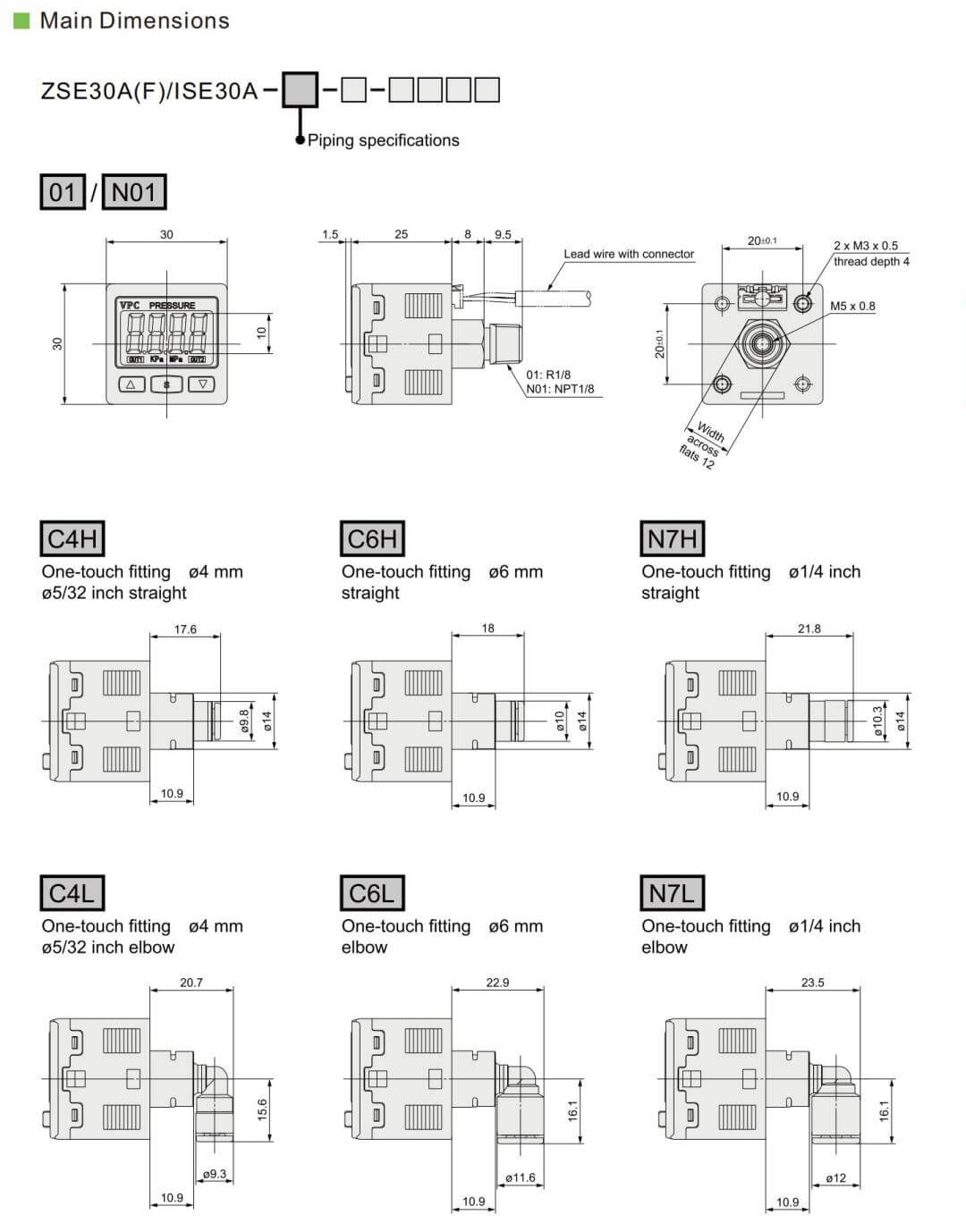

Main Dimensions
