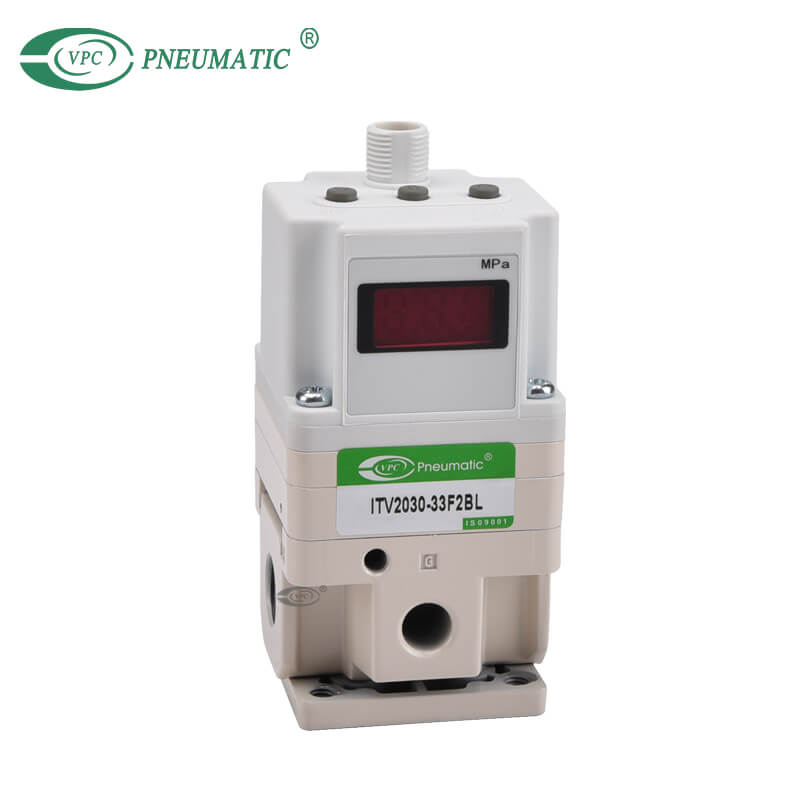

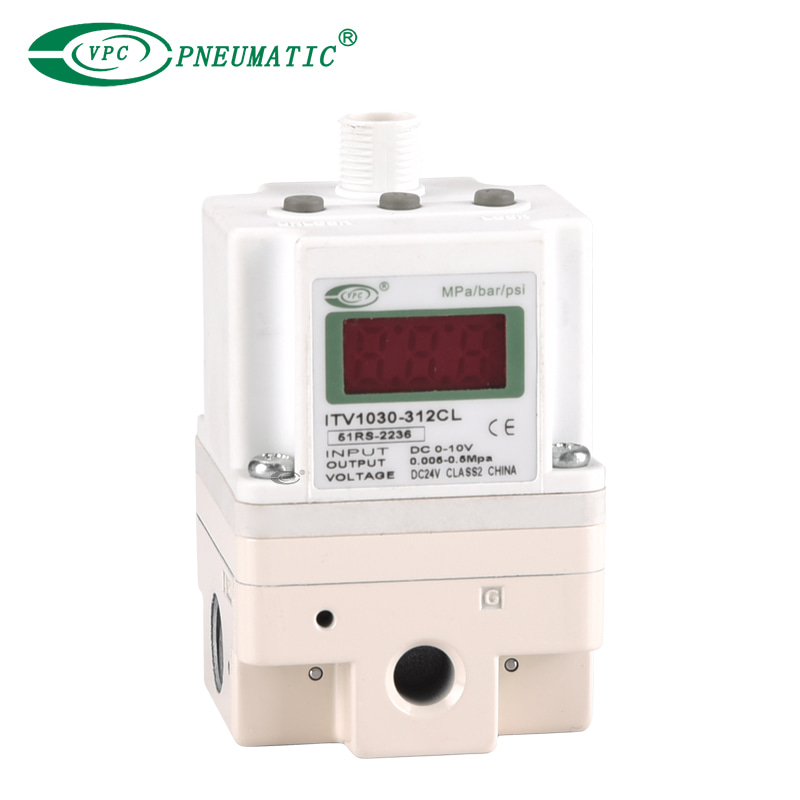

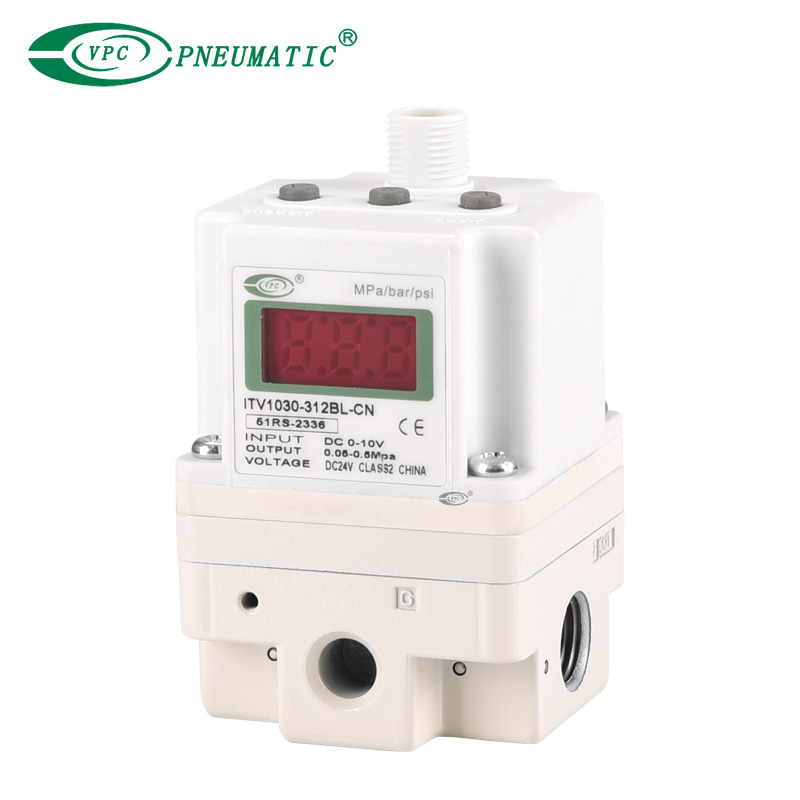

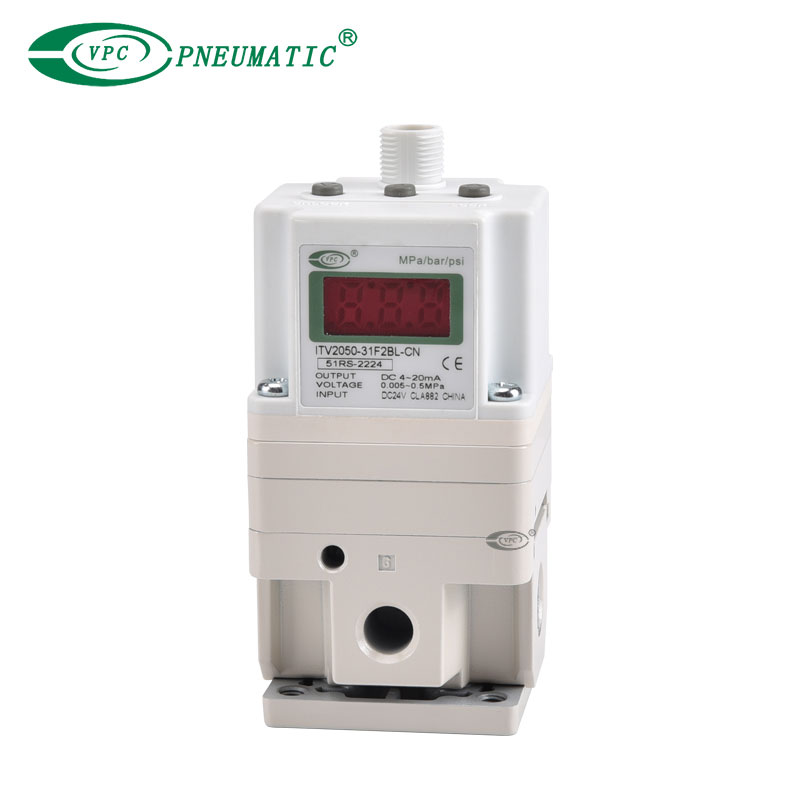

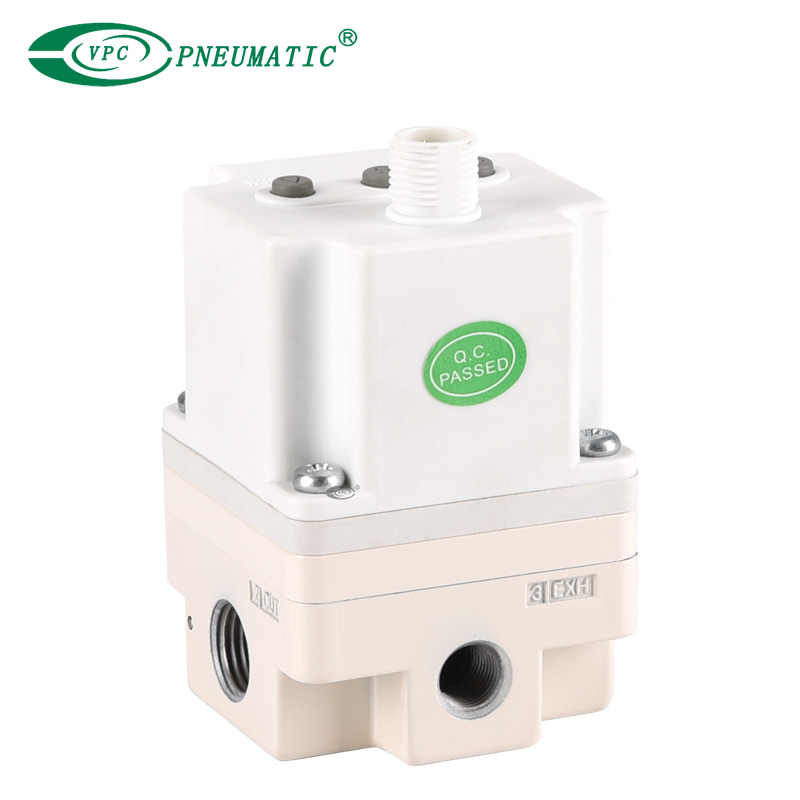

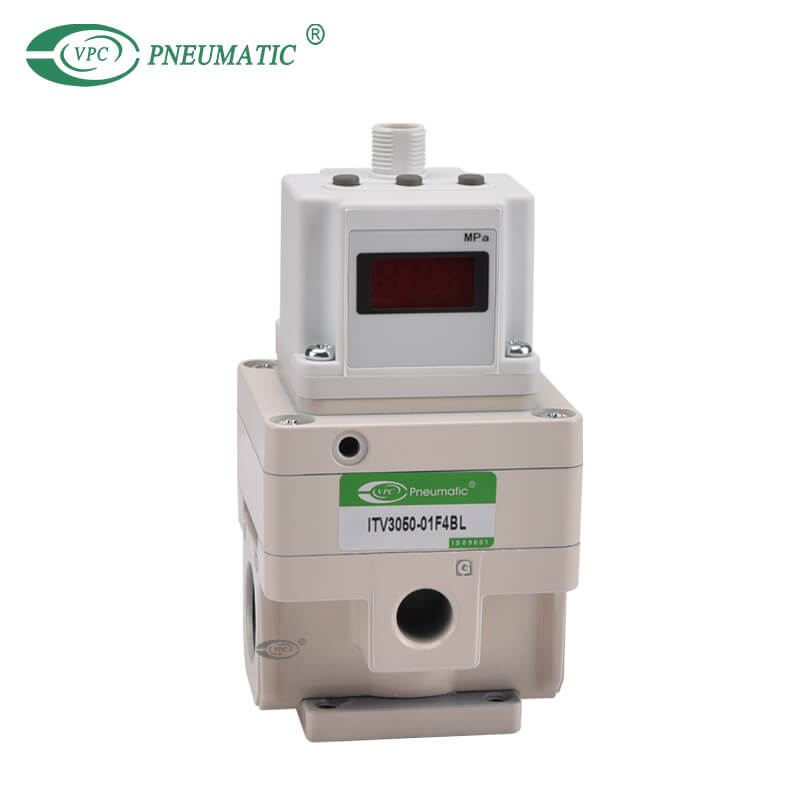

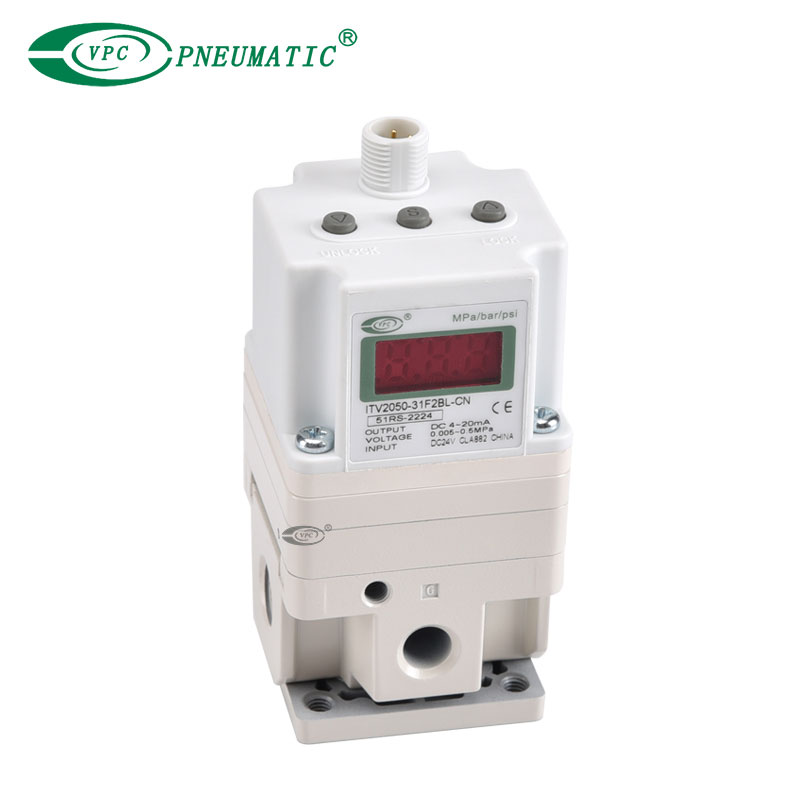

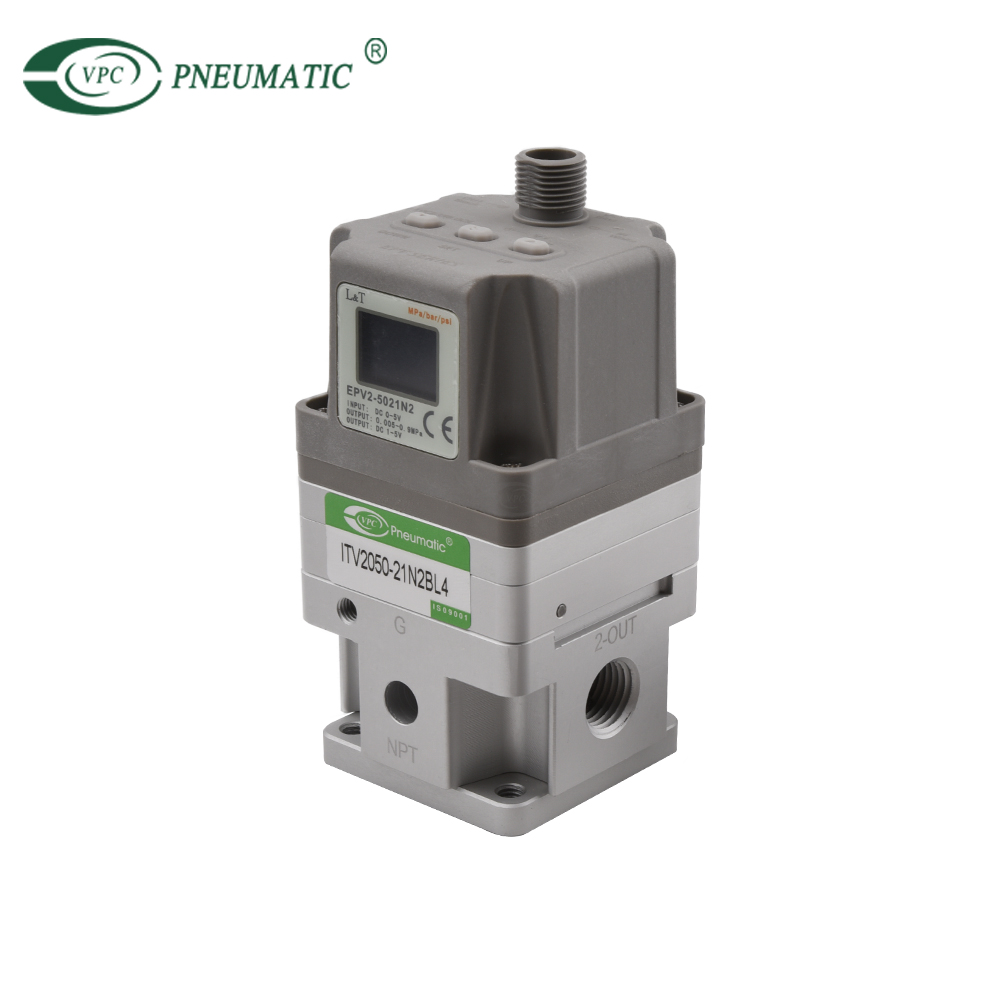

ITV Serie DC24V Regulator Elektrisches Proportionalventil

Anteil an:
Elektropneumatische und elektronische Vakuumregler der Serie ITV regeln den Luft-/Vakuumdruck stufenlos proportional zu einem elektrischen Signal.Sie sind leicht im Design mit einem hellen und gut lesbaren LED-Display.Der Monitorausgang steht wahlweise als Analogausgang oder Schaltausgang zur Verfügung.
  • ITV1010
  • VPC Pneumatic
  • 8481802190
Vorschichtklasse:
Energieverbrauch:
Druckbereich:
Verfügbare Portgröße:
Verfügbarkeitsstatus:

Produktbeschreibung

■  Produkteigenschaft

1) Elektrischer Proportionalmodus, der eine polunabhängige Steuerung des Ausgangsdrucks realisiert.

2) Es kann Fernbedienung und Programmsteuerung realisieren.

3) Im Vergleich zur intermittierenden Steuerung wird das System vereinfacht und die Komponenten werden stark reduziert.

4) Verglichen mit einem hydraulischen Proportionalventil, kleines Volumen, geringes Gewicht, kompakte Bauweise, geringes Gewicht, niedrige Kosten, aber die Reaktionsgeschwindigkeit ist viel langsamer als beim hydraulischen System und empfindlicher auf Laständerungen.

5) Geringer Stromverbrauch: weniger als 4 W (Kommunikationsform).

6) Kein Feuer, keine Verschmutzung. Es wird weniger von Temperaturänderungen beeinflusst.

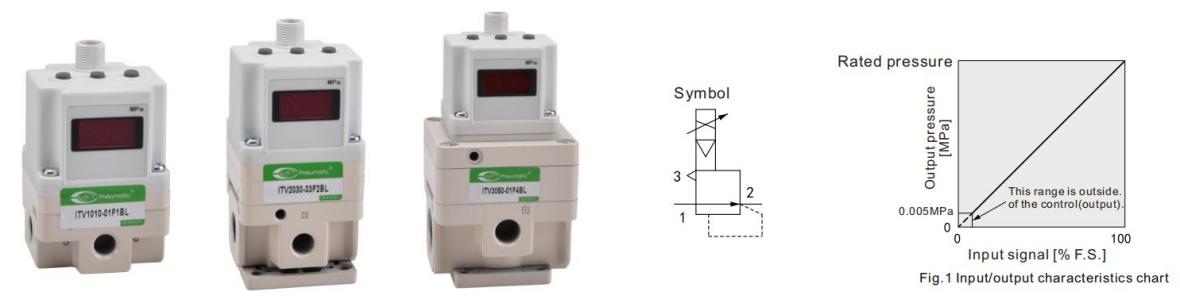

 Symbol

Proportional-Pneumatikventil

pneumatisches Proportionalventil


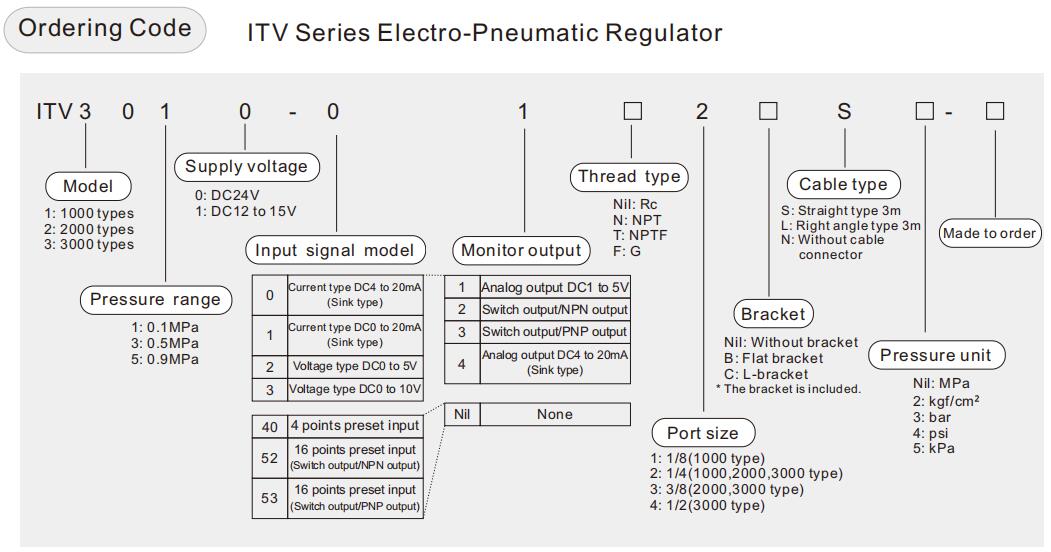

Produktspezifikationen

ModellITV101□*6)ITV103□*6)ITV105□*6)
ITV201□ITV203□ITV205□
ITV301□ITV303□ITV305□
Mindest.VersorgungsdruckEinstelldruck +0,1 MPa
max.Versorgungsdruck0,2 MPa1,0 MPa
Druckbereich einstellen0,005 bis 0,1 MPa0,005 bis 0,5 MPa0,005 bis 0,9 MPa
StromversorgungStromspannung24 VDC ± 10 %, 12 bis 15 VDC
Derzeitiger Verbrauch

Versorgungsspannung Typ 24 VDC: 0,12 A oder weniger

Versorgungsspannung 12 bis 15 VDC Typ: 0,18 A oder weniger

EingangssignalAktueller Typ*1)4 bis 20 mA DC, 0 bis 20 mA DC (Senkentyp)
Spannungstyp0 bis 5 VDC, 0 bis 10 VDC
Preset-Eingang

4 Punkte (negativ gemeinsam), 16 Punkte (keine gemeinsame Polarität)

Digitale Eingabe10 Bit (parallel)
EingangsimpedanzAktueller Typ250Ω oder weniger*5)
SpannungstypCa. 6,5 kΩ
Preset-Eingang

Versorgungsspannung 24 VDC Typ: Ca.4,7 kΩ

Versorgungsspannung 12 VDC Typ: Ca.2,0 kΩ

Digitale EingabeCa.4,7 kΩ

Ausgangssignal*2)

(Monitorausgang)

Analogausgang

1 bis 5 VDC (Ausgangsimpedanz: ca. 1 kΩ)

4 bis 20 mA DC (Senkentyp) (Ausgangsimpedanz: 250 kΩ oder weniger)

Ausgabegenauigkeit ±6 % FS oder weniger

Ausgang schaltenNPN-Ausgang mit offenem Kollektor: max.30 V, 80 mA

PNP-Open-Collector-Ausgang: max.80mA

Linearität±1 % vom Skalenendwert oder weniger
Hysterese0,5 % FS oder weniger
Wiederholbarkeit±0,5 % vom Skalenendwert oder weniger
Empfindlichkeit0,2 % FS oder weniger
Temperatureigenschaften±0,12 % v.E./℃ oder weniger
Ausgangsdruckanzeige*3)Genauigkeit
±2 %FS ±1 Stelle oder weniger
Min.EinheitMPa: 0,001,   kgf/cm2: 0,01, Balken: 0,01,   PSI: 0,1*4),   kPa: 1
Umgebungs- und Flüssigkeitstemperatur0 bis 50℃ (keine Kondensation)
Gehege
IP65

Notiz

*1) 2-Draht-Typ DC4 bis 20 mA ist nicht verfügbar.Versorgungsspannung (DC24V oder DC12 bis 15V) ist erforderlich.

*2) Wählen Sie entweder Analogausgang oder Schaltausgang.Wenn der Schaltausgang ausgewählt ist, wählen Sie außerdem entweder den NPN-Ausgang oder den PNP-Ausgang.

 Beim Messen des ITV-Analogausgangs von DC1 bis 5 V, wenn die Lastimpedanz weniger als 100 kΩ beträgt, der Analogausgang

 Eine Monitorgenauigkeit von ±6 % (volle Spanne) ist möglicherweise nicht verfügbar.Das Produkt mit einer Genauigkeit von innerhalb von ±6%

 wird auf Ihre Anfrage geliefert.Ausgangsdruck bleibt unbeeinflusst.

*3) Die Anpassung von numerischen Werten wie Null-/Span-Anpassung oder voreingestellter Eingangstyp wird basierend auf dem min.

 Einheiten für Ausgangsdruckanzeige (z. B. 0,001 bis 0,500 MPa).Beachten Sie, dass die Einheit nicht geändert werden kann.

*4) Die min.Einheit für Typen mit 0,9 MPa (130 psi) ist 1 psi.

*5) Wert für den Zustand ohne enthaltene Überstromschaltung.Wenn eine Überstromschaltung zugelassen ist, ist der Eingang

 Die Impedanz variiert je nach Eingangsstrom.Dies sind 350 Ω oder weniger bei einem Eingangsstrom von 20 mA DC.

*6) Die ITV1000-Serie ist eine fettfreie Spezifikation (Teile in Kontakt mit Flüssigkeit).

*7) Die obigen Eigenschaften sind auf den statischen Zustand beschränkt.Wenn auf der Ausgangsseite Luft verbraucht wird, kann der Druck schwanken.

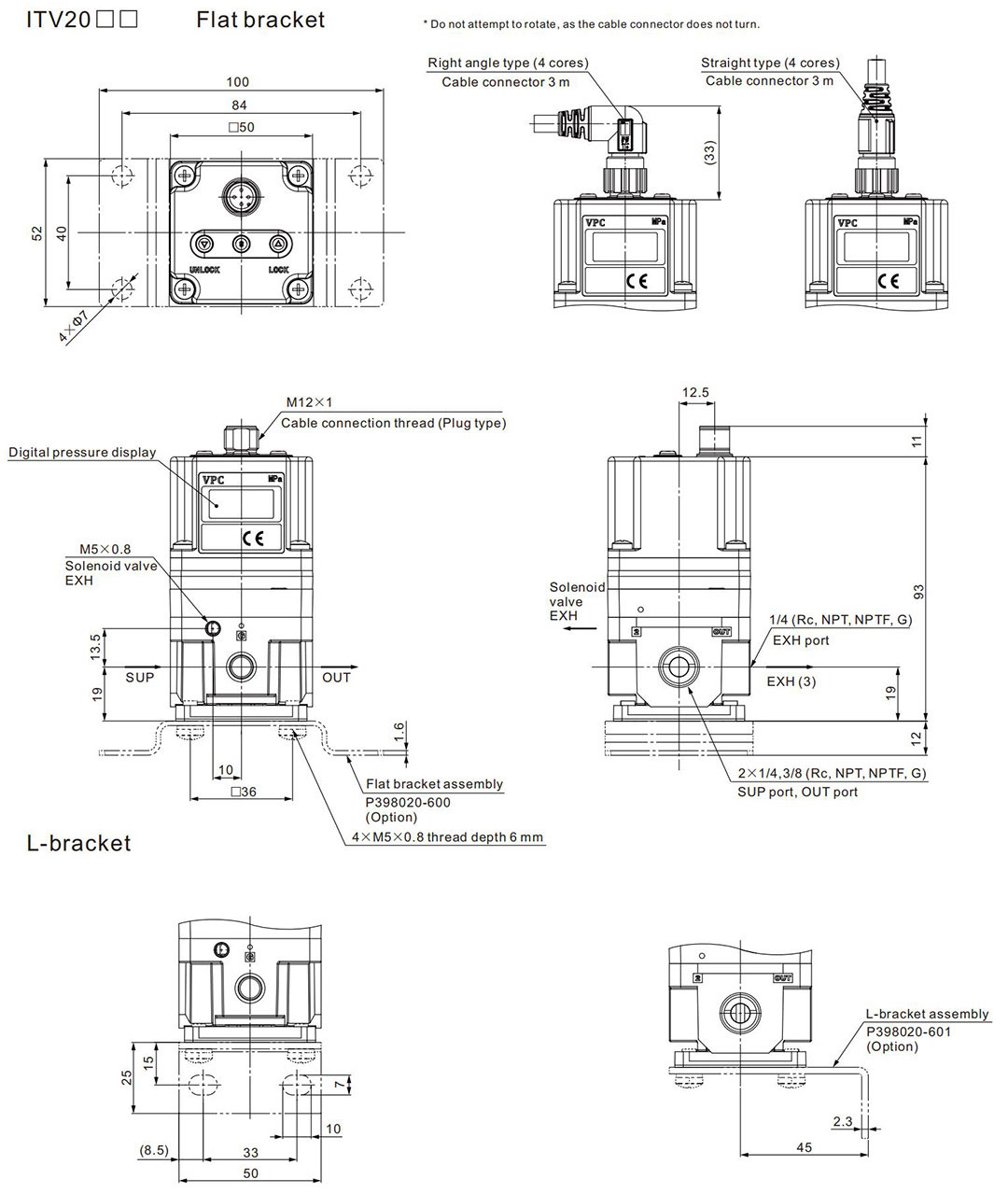

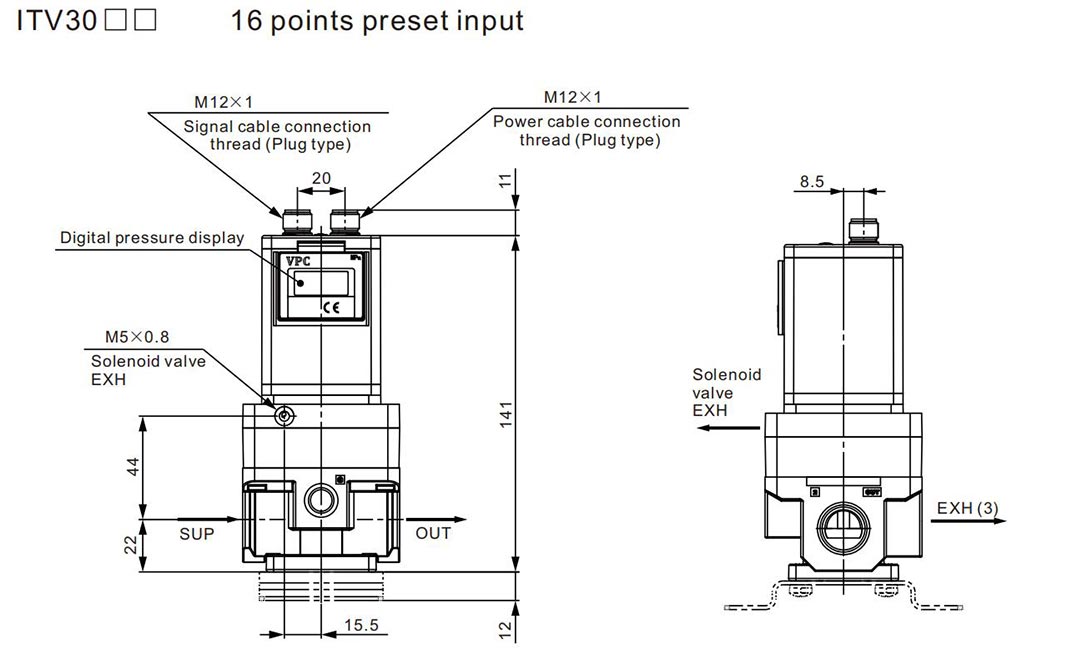

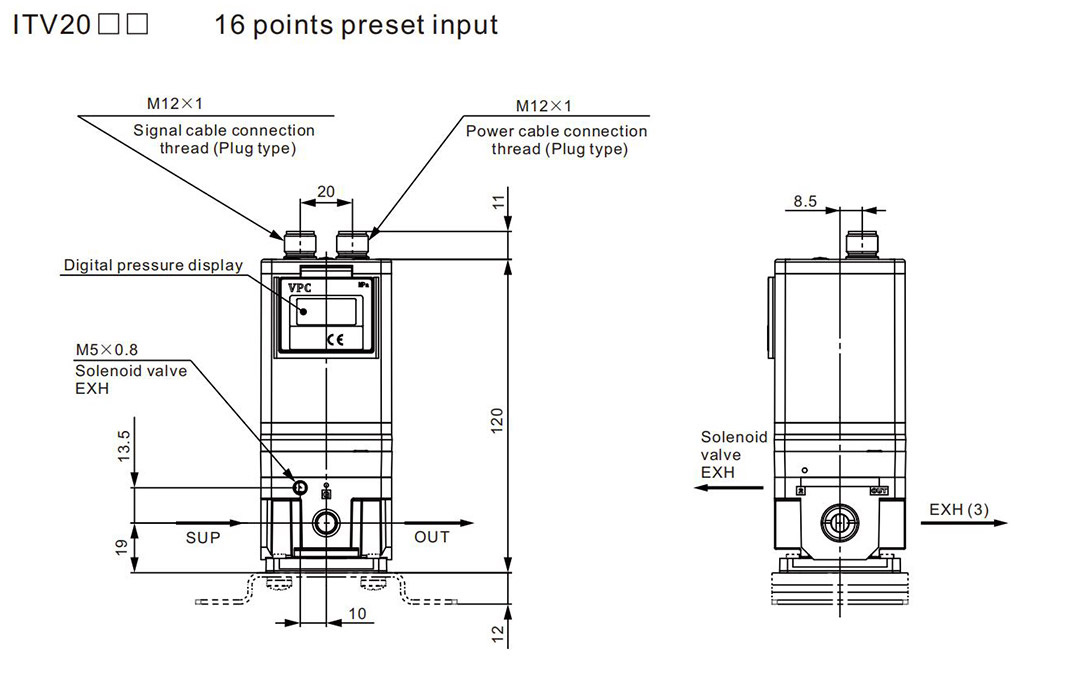

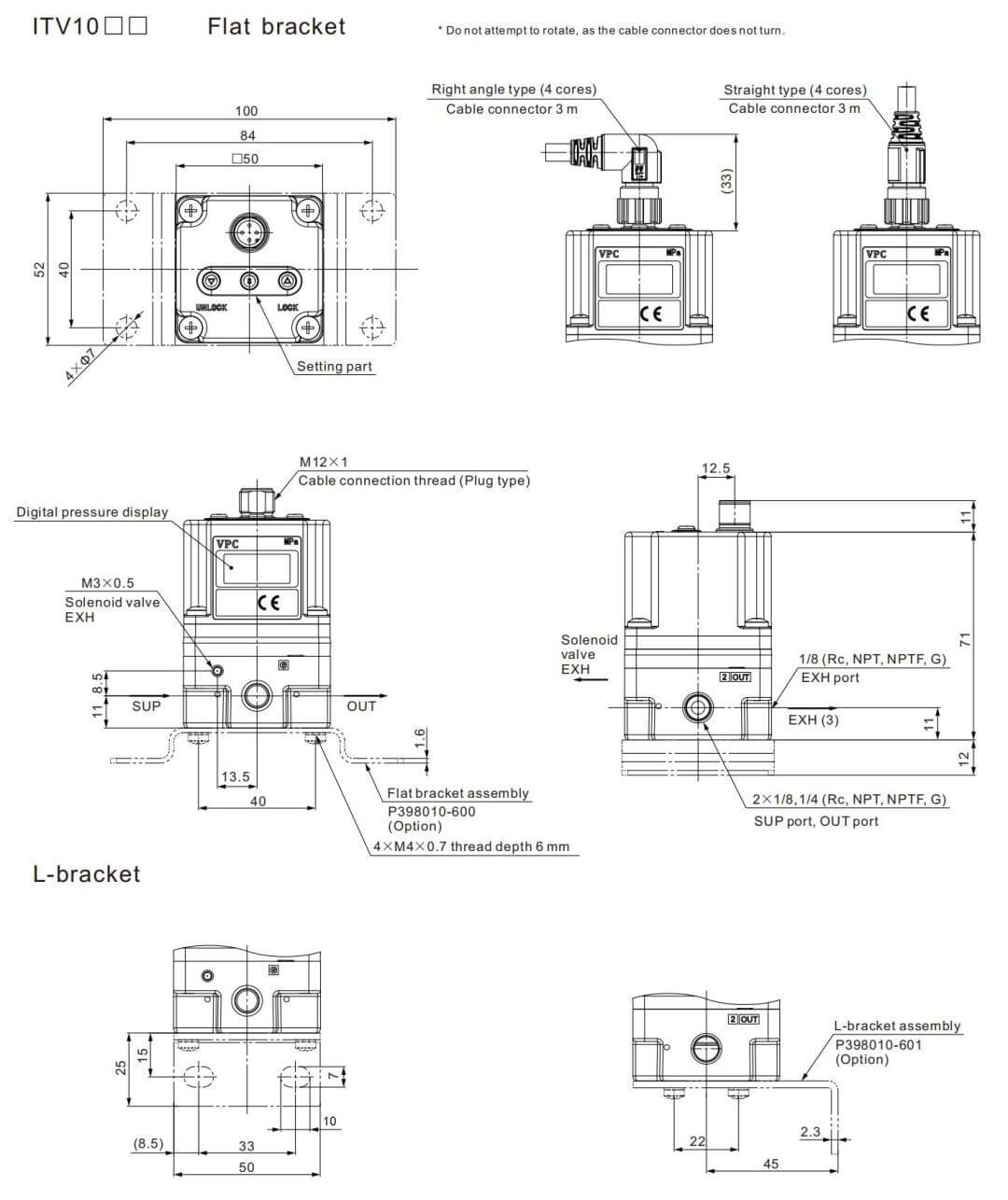

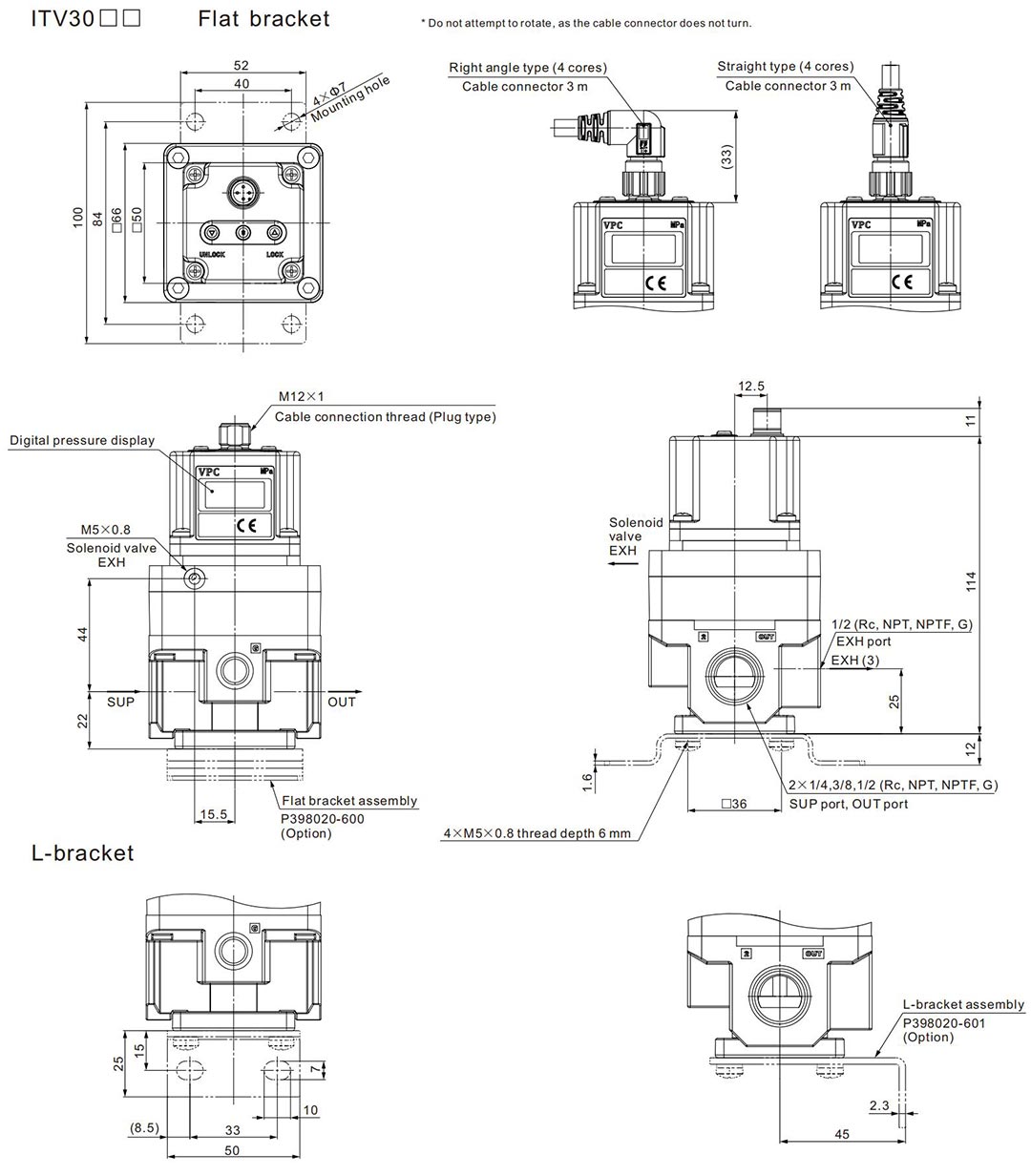

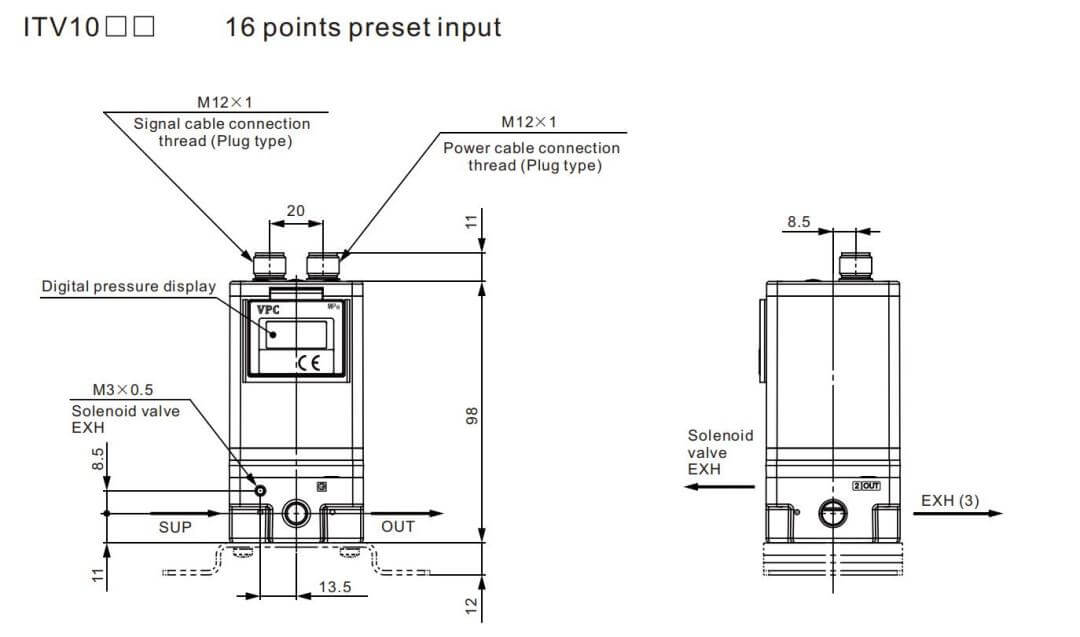

Produktabmessungen

ProportionalreglerItv-Regler
