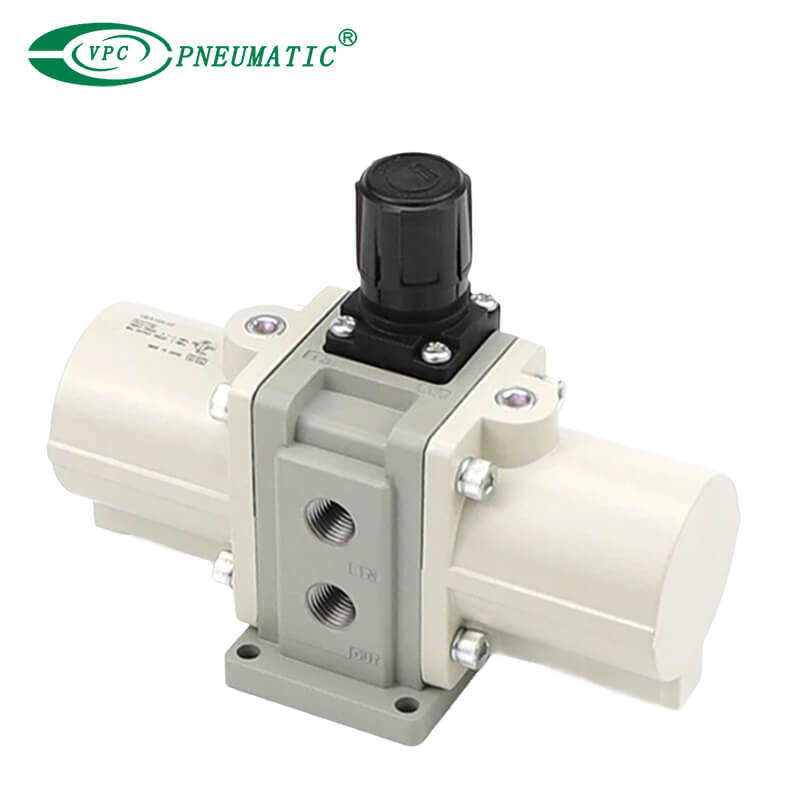

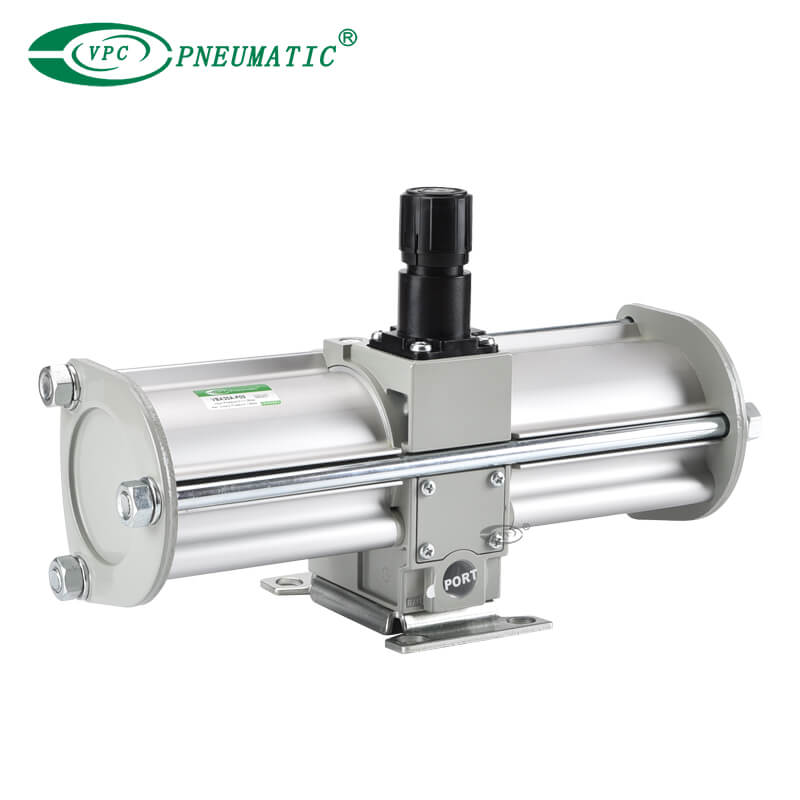

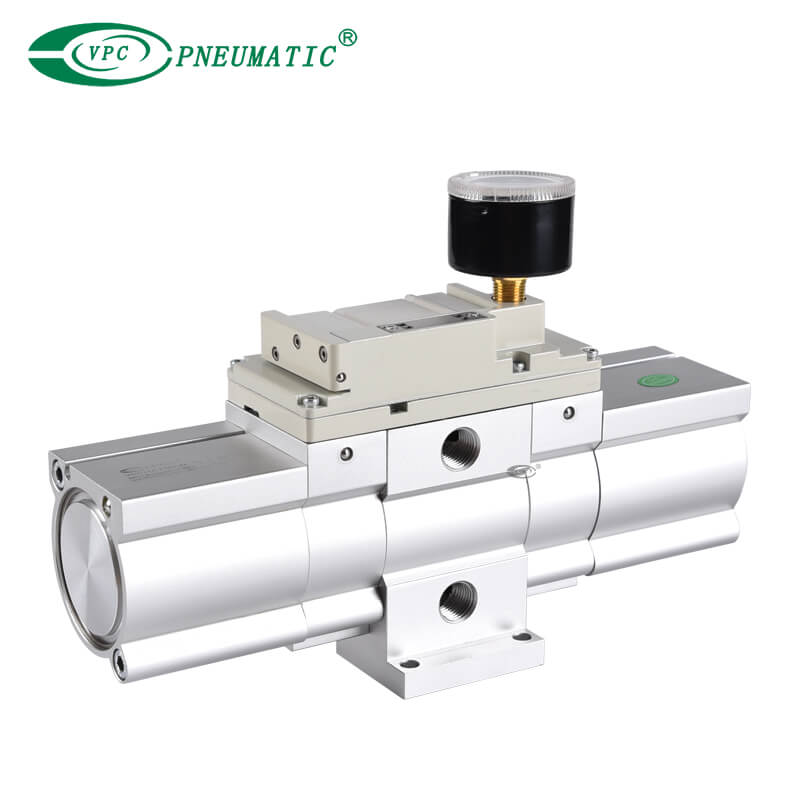

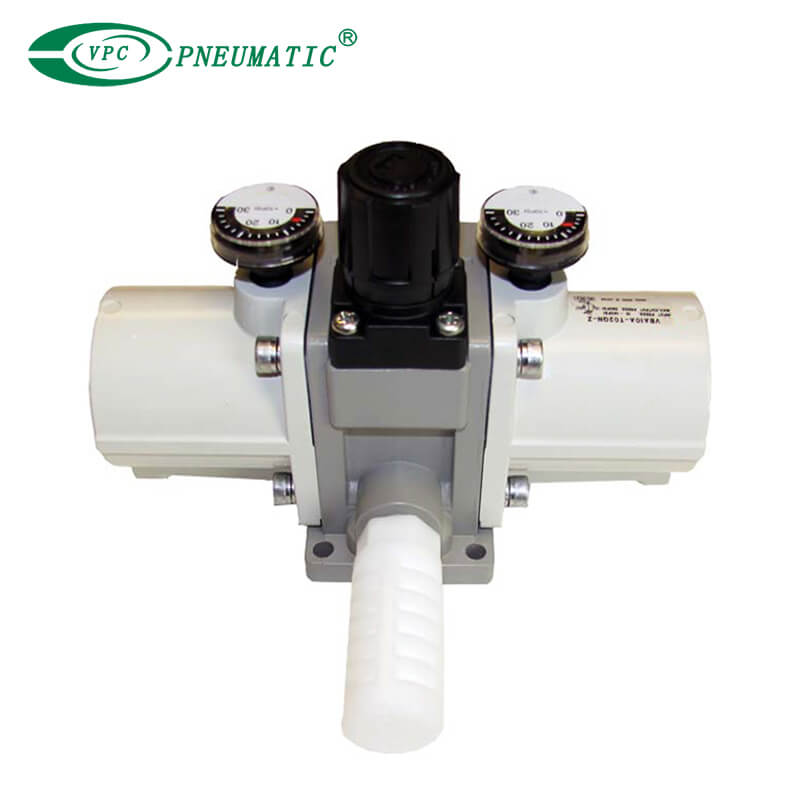

| Material des Bbooster-Reglerkörpers: | |
|---|---|
| Arbeitsdruck: | |
| Tankinhalt: | |
| Tankmaterial: | |

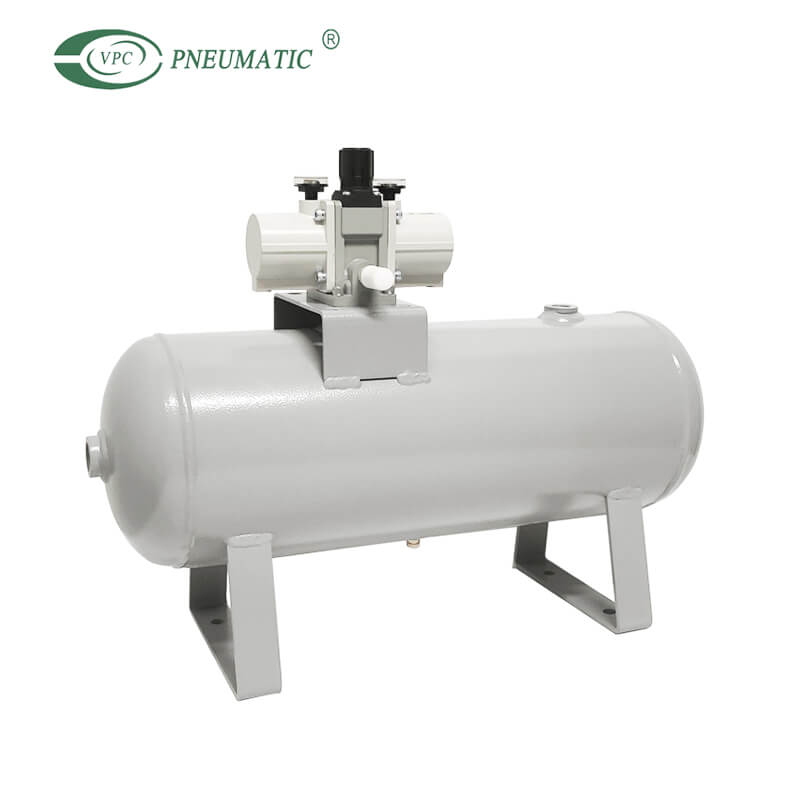

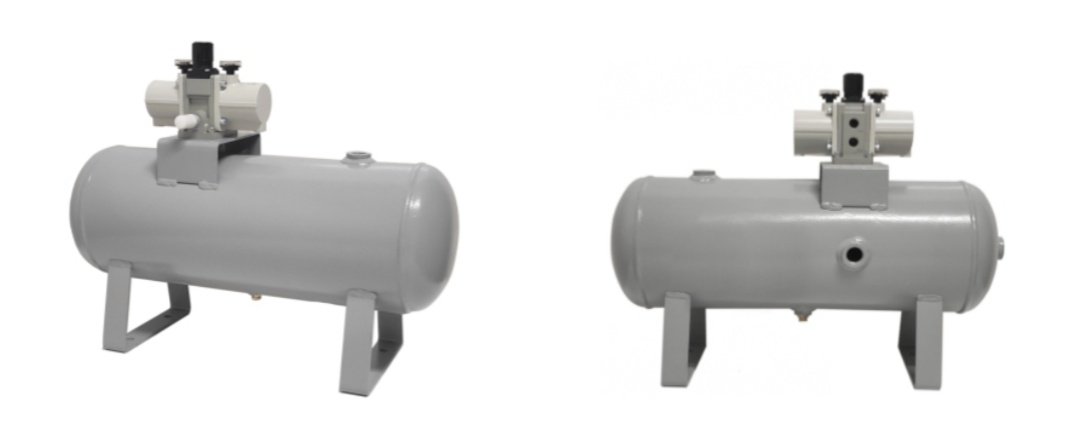

Produktbeschreibung

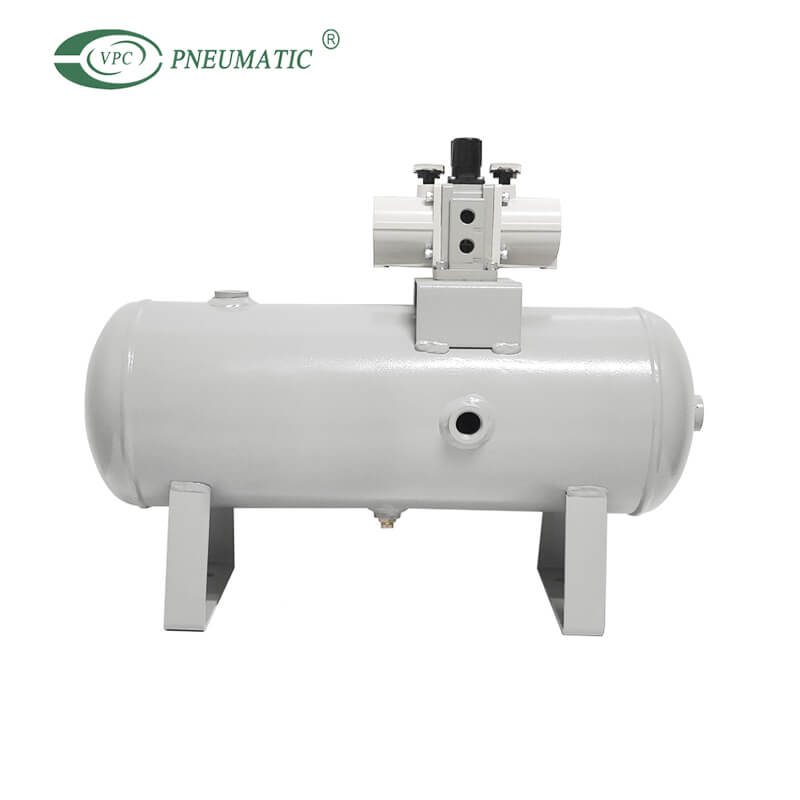

Die VBAT-Q-Tanks sind CE-zertifiziert für den Einsatz in Europa und anderen Ländern, die die Einhaltung der europäischen Druckgeräterichtlinie (PED) erfordern.
1. Mit Druckerhöhungsreglern sind kompakte Anschlüsse möglich.
2. Einfache Installation.
3. Geringe Wärmeentwicklung. Es entsteht nur sehr wenig Wärme, da kein Strom verwendet wird, und es gibt Auswirkungen auf Zylinder, Magnetventile usw.
4. Es kann alleine als Tank verwendet werden.
5. Teilweise auch kompatibel mit ausländischen Standards.
* Bei Verwendung als einzelne Einheit (ohne Verbindung mit einem Druckerhöhungsregler) und einem Druck von über 1 MPa bei normalen Temperaturen.
Produktspezifikationen

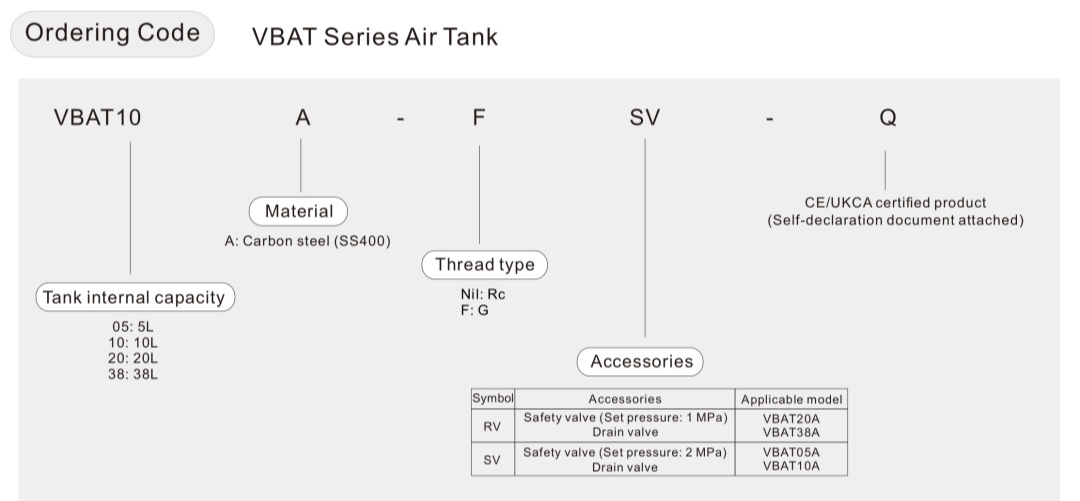

| Modell | VBAT05A□-SV-Q | VBAT10A□-SV-Q | VBAT20A□-RV-Q | VBAT38A□-RV-Q |
| Arbeitsmedium | Kompressorluft | |||
| Tankinhalt | 5 L | 10 L | 20 L | 38 L |
| Max.Betriebsdruck | 2,0 MPa | 1,0 MPa | ||
| IN-Portgröße | 3/8 | 1/2 | 3/4 | |
| OUT-Portgröße | 3/8 | 1/2 | 1/2 | 3/4 |
| Beweisdruck | 3,3 MPa | 1,6 MPa | ||
| Arbeitstemperatur | 0 bis 75 ℃ | |||
| Installation | Horizontal (Bodenmontage) | |||
| Gewicht | 6,6 kg | 10 kg | 14 kg | 21 kg |
| Material | Kohlenstoffstahl (SS400) | |||
| Malen | Außen: Silberlack, Innen: Rostfreier Lack | |||
*1) Zubehör ist im selben Behälter enthalten.
*2) Auf der Oberfläche können Kratzer, Schrammen, Flecken und ungleichmäßige Farben vorhanden sein, die jedoch keinen Einfluss auf die Funktion oder Leistung des Produkts haben.

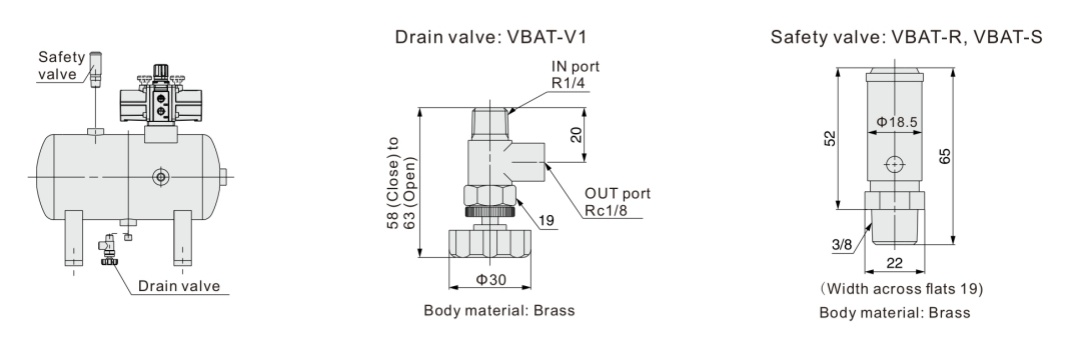

| Modell | VBAT05A□-SV-Q | VBAT10A□-SV-Q | VBAT20A□-RV-Q | VBAT38A□-RV-Q |
| Zubehörset | VBAT5A-Y-2 | VBAT10A-Y-2 | VBAT20A-Y-2 | |
| Sicherheitsventil | VBAT-S (Einstelldruck: 2 MPa) | VBAT-R (Einstelldruck: 1 MPa) | ||
| Abflussventil | VBAT-V1 | |||
Das Zubehörset besteht aus einem Satz Nr. ① zu ⑤.
| NEIN. | Modell | VBAT5A-Y-2 | VBAT10A-Y-2 | VBAT20A-Y-2 |
| Beschreibung | Menge | |||
| ① | Buchsenbaugruppe (mit O-Ring) | 1 | 1 | 1 |
| ② | Konischer Schraubstopfen mit Innensechskant (für Ablaufanschluss) | 1 | 1 | 1 |
| ③ | Innensechskantschraube | 4 | 4 (VBA1□A) 4 (VBA2□A) | 4 |
| ④ | Ankerbolzen/Mutter | — | — | 4 |
| ⑤ | Konischer Schraubstopfen mit Innensechskant (für Sicherheitsventilanschluss) | 1 | 1 | 1 |

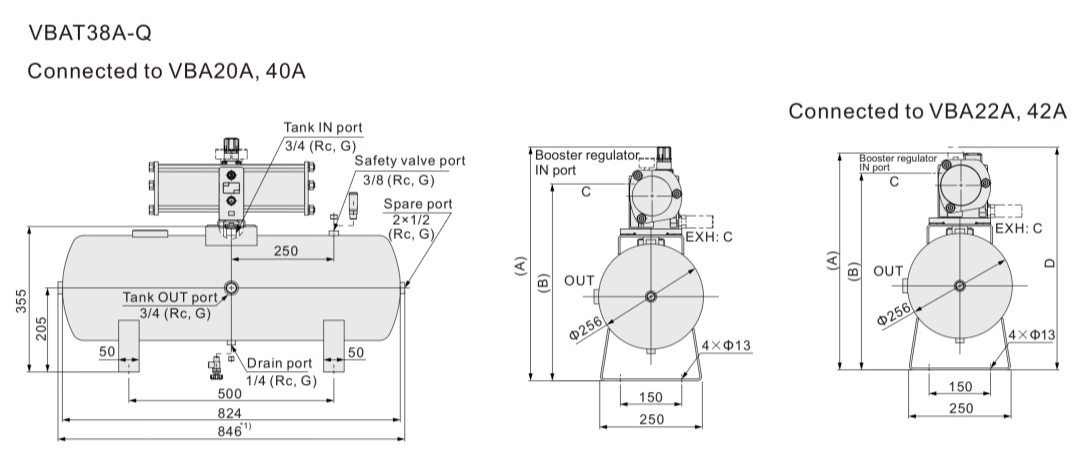

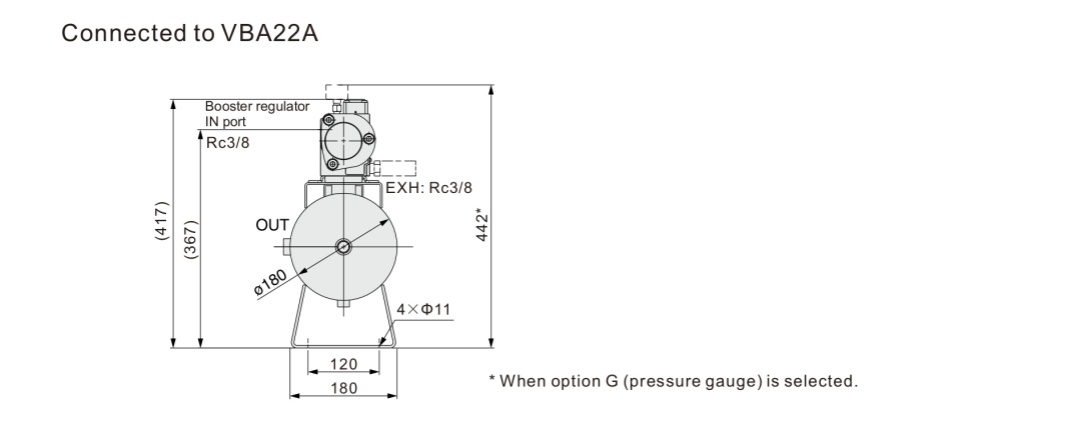

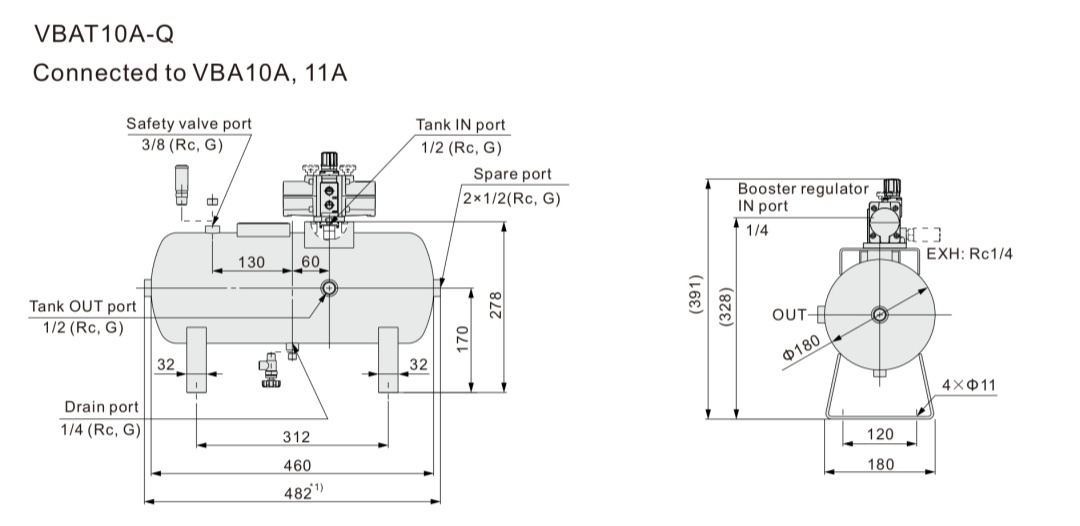

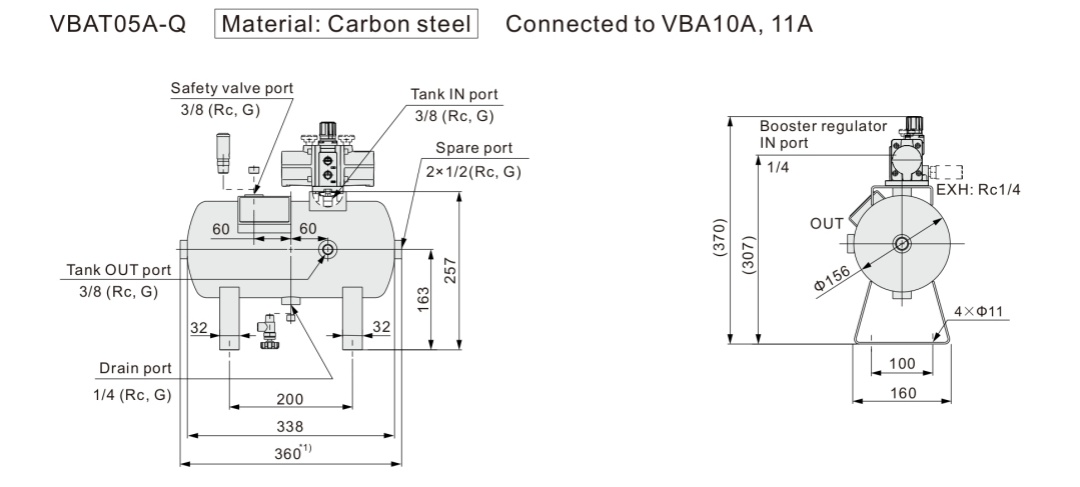

Hauptabmessungen
■ Hauptabmessungen
*1) Die Länge kann länger als die Spezifikation sein, wenn die am Tank montierten Stopfen nicht bis zum Ende passen.
*2) Der Stecker im Ersatzanschluss wurde fest mit Klebstoff befestigt.Gehen Sie beim Entfernen des Steckers zur Verwendung des Anschlusses vorsichtig vor, um den Stecker nicht zu beschädigen.
*1) Die Länge kann länger als die Spezifikation sein, wenn die am Tank montierten Anschlüsse nicht bis zum Ende passen.
*2) Der Stecker im Ersatzanschluss wurde fest mit Klebstoff befestigt.Gehen Sie beim Entfernen des Steckers zur Verwendung des Anschlusses vorsichtig vor, um den Stecker nicht zu beschädigen.
*1) Die Länge kann länger als die Spezifikation sein, wenn die am Tank montierten Stopfen nicht bis zum Ende passen.
*2) Der Stecker im Ersatzanschluss wurde fest mit Klebstoff befestigt.Gehen Sie beim Entfernen des Steckers zur Verwendung des Anschlusses vorsichtig vor, um den Stecker nicht zu beschädigen.
(mm)

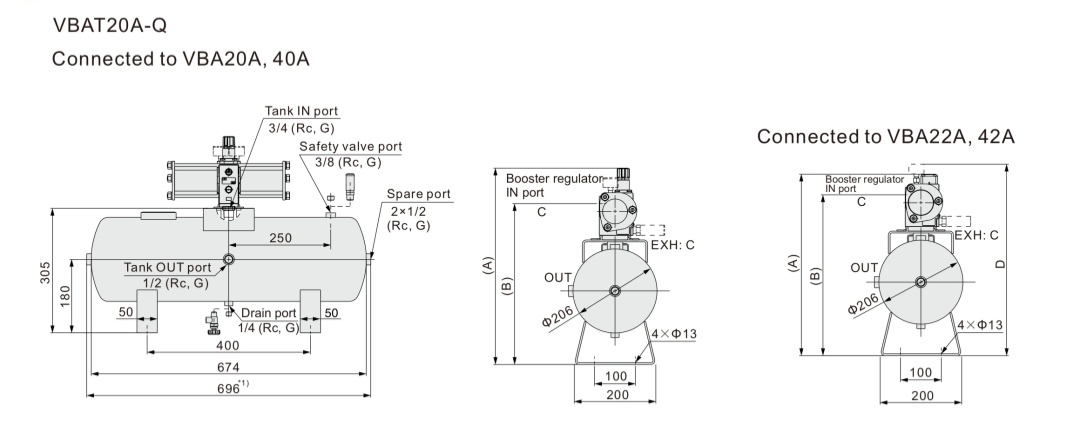

| Booster-Reglermodus | A | B | C | D* |
| VBA20A | 481 | 394 | Rc3/8 | — |
| VBA40A | 520 | 429.8 | Rc1/2 | — |
| VBA22A | 444 | 394 | Rc3/8 | 469 |
| VBA42A | 477 | 429.8 | Rc1/2 | 493 |
*1) Die Länge kann länger als die Spezifikation sein, wenn die am Tank montierten Stopfen nicht bis zum Ende passen.
*2) Der Stecker im Ersatzanschluss wurde fest mit Klebstoff befestigt.Gehen Sie beim Entfernen des Steckers zur Verwendung des Anschlusses vorsichtig vor, um den Stecker nicht zu beschädigen.
(mm)
| Booster-Reglermodus | A | B | C | D* |
| VBA20A | 531 | 444 | Rc3/8 | — |
| VBA40A | 570 | 479.8 | Rc1/2 | — |
| VBA22A | 494 | 444 | Rc3/8 | 519 |
| VBA42A | 527 | 479.8 | Rc1/2 | 543 |
