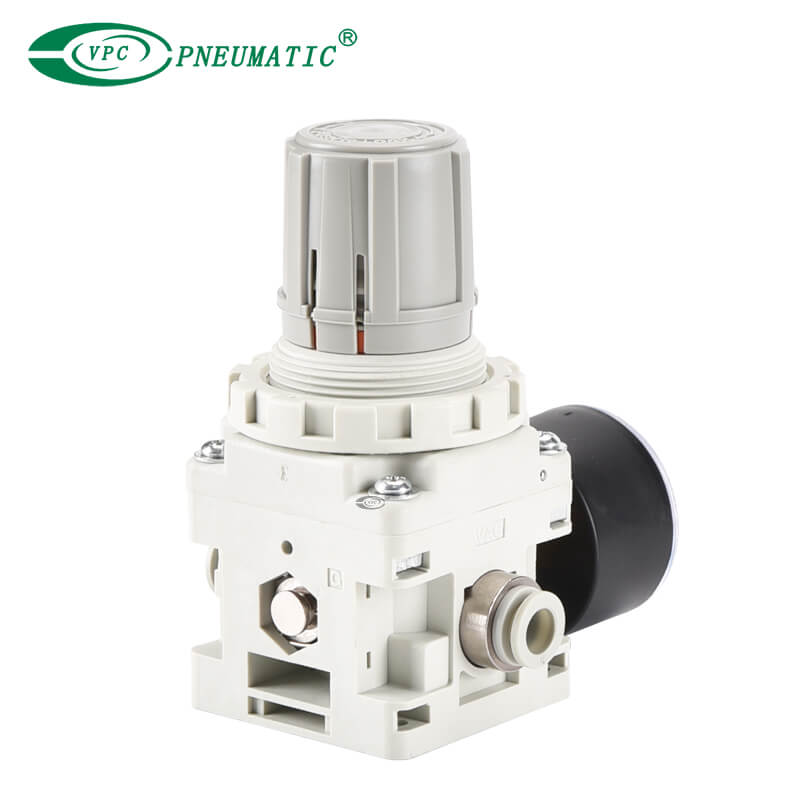

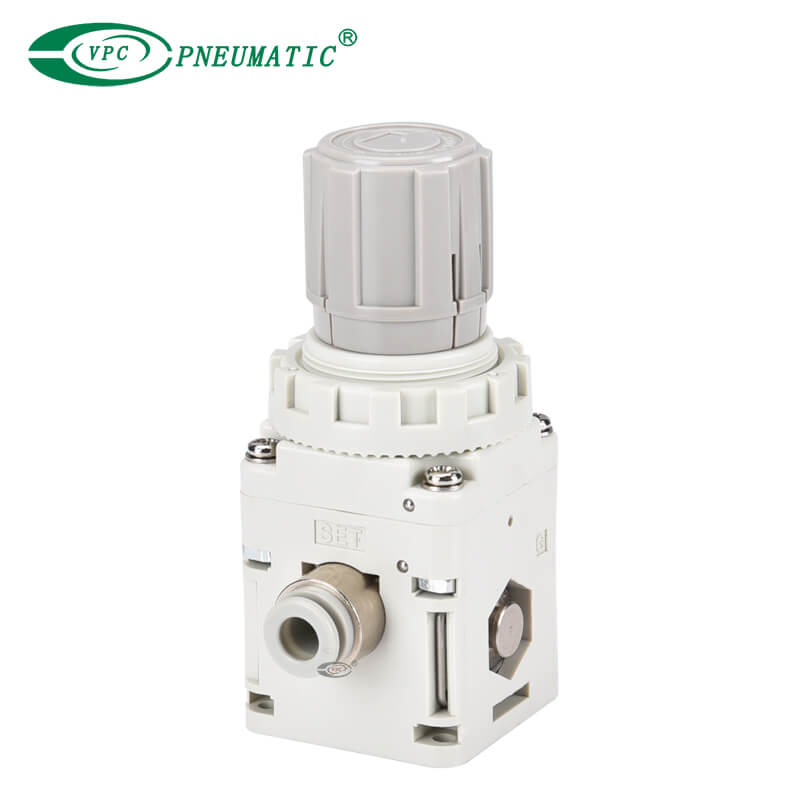

Vakuumregler der Serie IRV10/20

Der IRV-Vakuumregler ist für eine präzise Vakuumsteuerung mit einer kompakteren Ventilgröße und einem breiteren Anwendungsbereich konzipiert.Reguliert den Vakuumleitungsdruck von -100 bis -1,3 kPa.Einfeldanschluss mit integrierten Schnellanschlüssen 6, 8 und 10 mm für eine einfache Installation.

Modell:

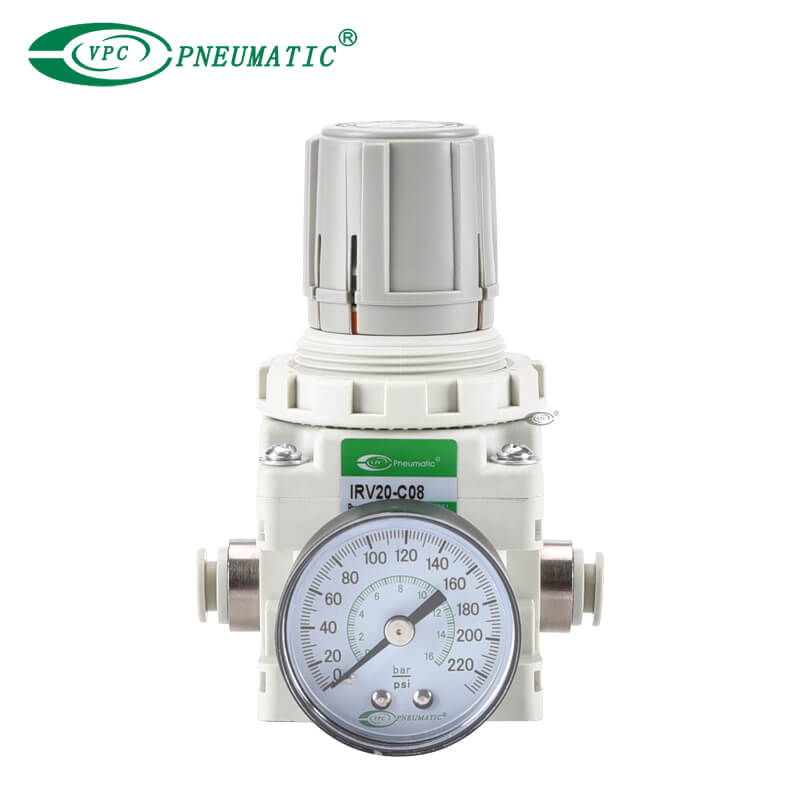

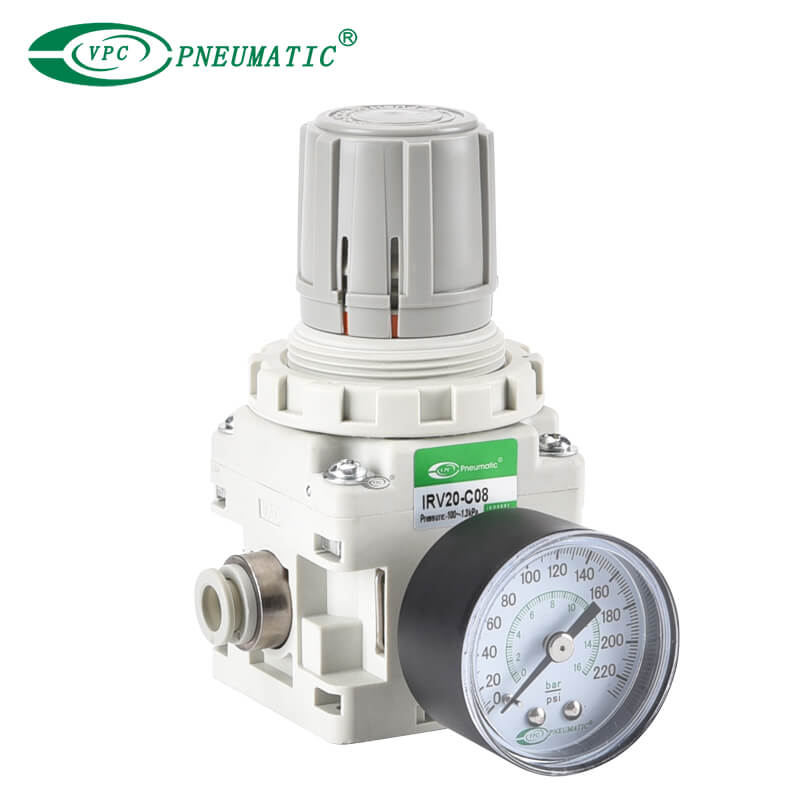

IRV20-C08
Produktmarke:
VPC Pneumatic

Arbeitsmedium:	Druckluft
Druckbereich einstellen:	-100 bis -1,3 kPa
Max.Fließen:	IRV10: 140 l/min (ANR) IRV20: 240 l/min (ANR)
Passend zu:	Gerade Ellbogen
Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Produktspezifikation

■ Produkteigenschaft

IRV-Vakuumregler werden häufig in Systemen eingesetzt, in denen eine präzise Steuerung des Vakuumdrucks von entscheidender Bedeutung ist.

1. Einstellbereich: Sie können den Vakuumleitungsdruck in einem Bereich von -100 bis -1,3 kPa einstellen

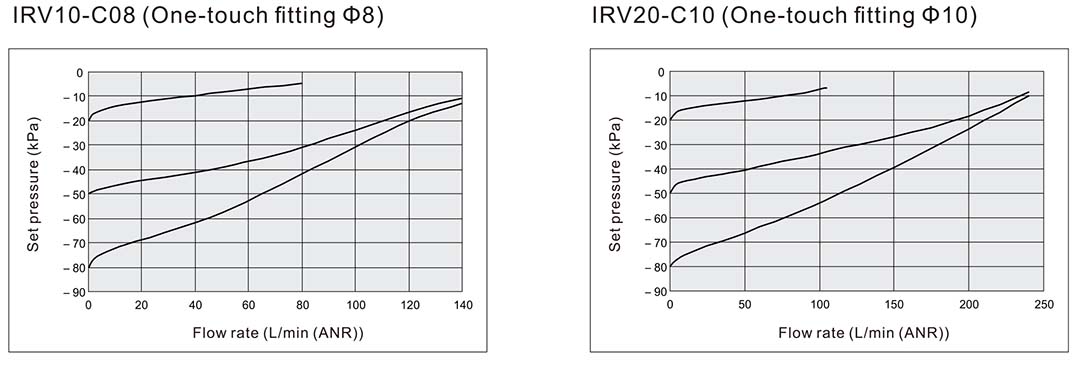

2. Maximaler Durchfluss: Die IRV10-Serie unterstützt einen maximalen Durchfluss von 140 ℓ/min (ANR), während die IRV20-Serie bis zu 240 ℓ/min (ANR) unterstützt.

3. Gewichtsreduzierung: Die neueren Modelle haben im Vergleich zu den Vorgängermodellen eine um 20 % reduzierte Masse

4. Einfache Installation: Sie verfügen über einseitige Anschlüsse und integrierte Steckverbindungen für eine einfache Installation.

5. Flexibilität bei der Montage: Die Montagerichtung und der Winkel des Manometers und des digitalen Druckschalters können einfach geändert werden

6. Anwendungen finden sich in den Bereichen Automatisierung und Robotik, medizinische Geräte, Materialtransport, Laboreinrichtungen, pneumatische Fördersysteme und anderen Branchen.

■ Symbol

Vakuumregulierung

Produktbeschreibung

■ Spezifikationen

Modell	IRV10	IRV20
Arbeitsmedium	Luft
Druckbereich einstellen^*1)	-100 bis -1,3 kPa
Beweisdruck^*2)	100 kPa (außer mit Manometer)
Atmosphärischer Aufnahmeverbrauch ^*3)	0,6 l/min (ANR) oder weniger
Knopfauflösung	0,13 kPa oder weniger
Arbeitstemperatur	5 bis 60℃

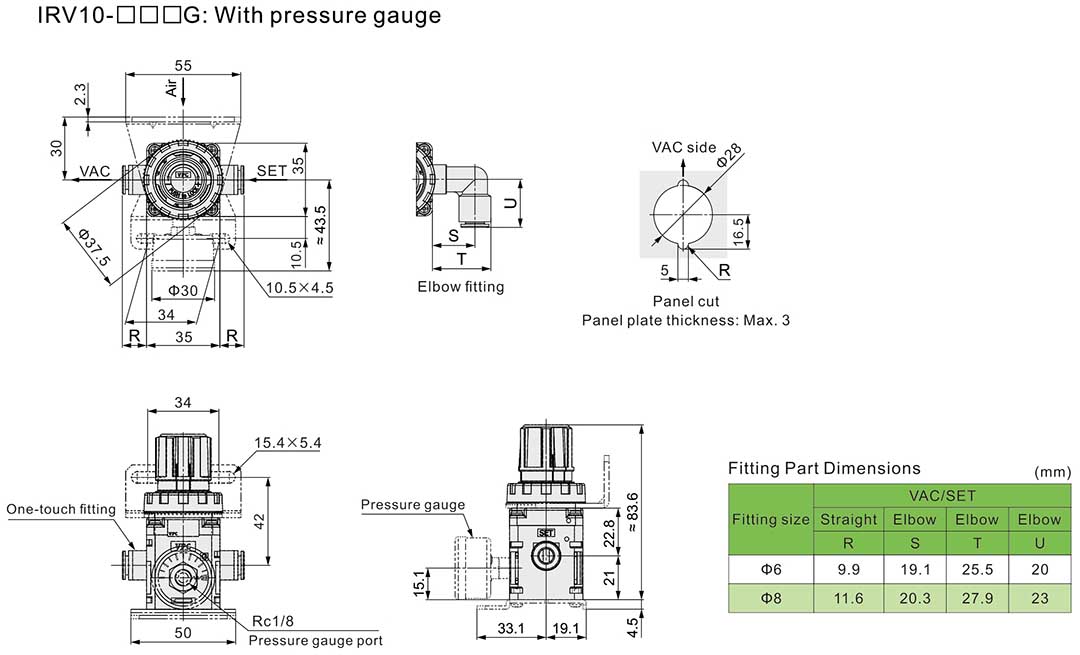

VAC-Seitenschlauch-Außendurchmesser	Ф6, Ф8	Ф6,8,10
Stellen Sie den Außendurchmesser des seitlichen Schlauchs ein

*1) Seien Sie vorsichtig, es variiert je nach Druck auf der Vakuumpumpenseite.

*2) Bei Vakuumreglern mit Manometer wird das Manometer beschädigt, wenn Überdruck zugeführt wird.Im

Bei Anlegen eines Überdrucks wird der Vakuumregler nicht beschädigt;Das Hauptventil öffnet sich jedoch und

Überdruck gelangt in die Vakuumpumpe.Dies kann zu Fehlfunktionen der Vakuumpumpe führen.Wenn das Vakuum

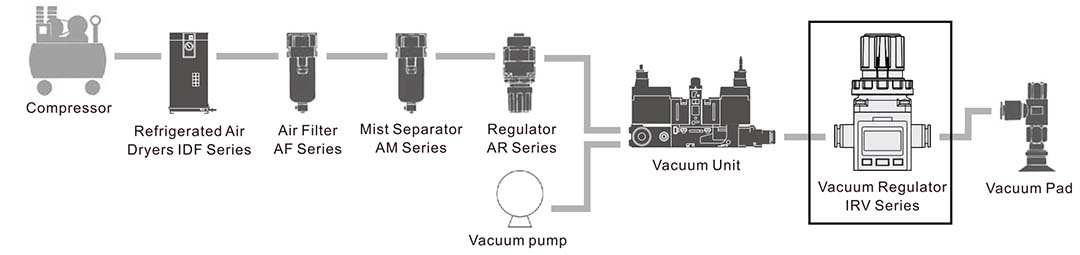

Wenn im Adsorptions- und Übertragungssystem ein Regler verwendet wird, beachten Sie das folgende Verrohrungsbeispiel und vermeiden Sie die Zufuhr von Überdruck zur Vakuumpumpe.Der Vakuumregler kann keinen Überdruck regulieren.

*3) Ständige Entnahme von Luft aus der Atmosphäre.
