| Mindest.Versorgungsvakuumdruck: | |
|---|---|
| Max.Versorgungsvakuumdruck: | |
| Druckbereich einstellen: | |
| Arbeitstemperatur: | |

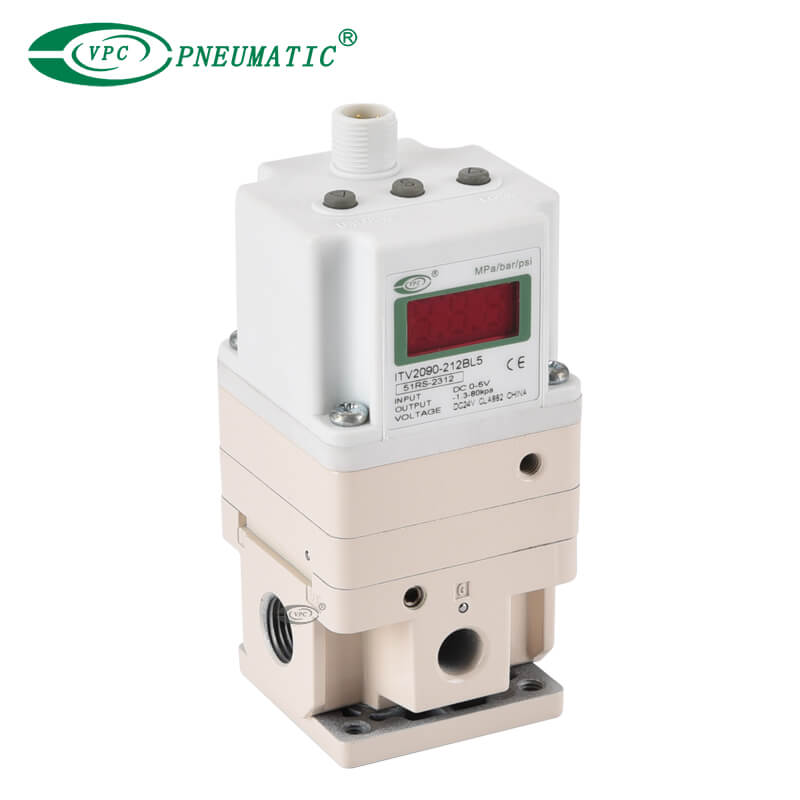

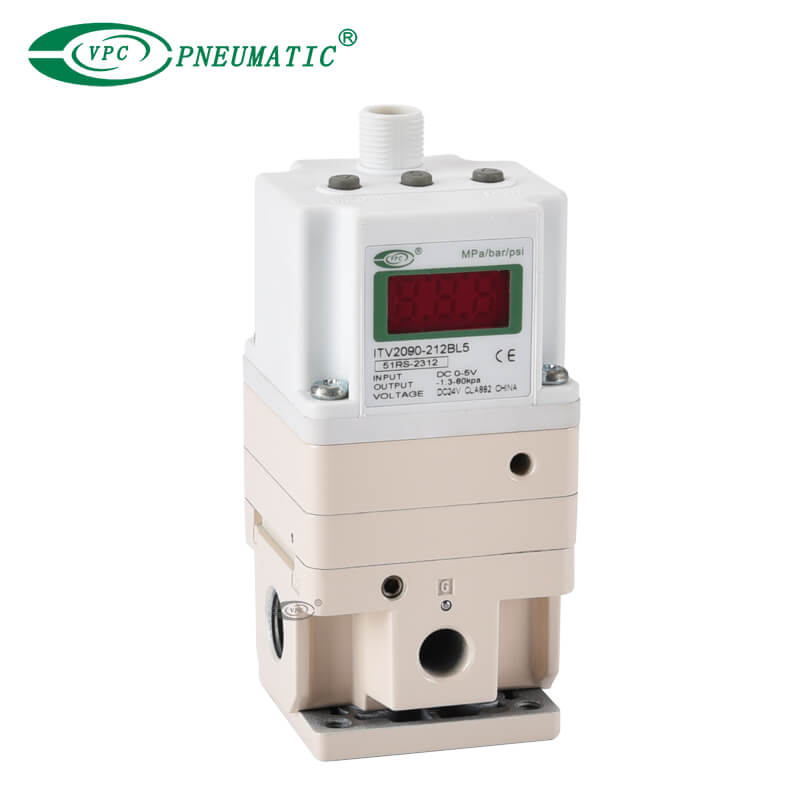

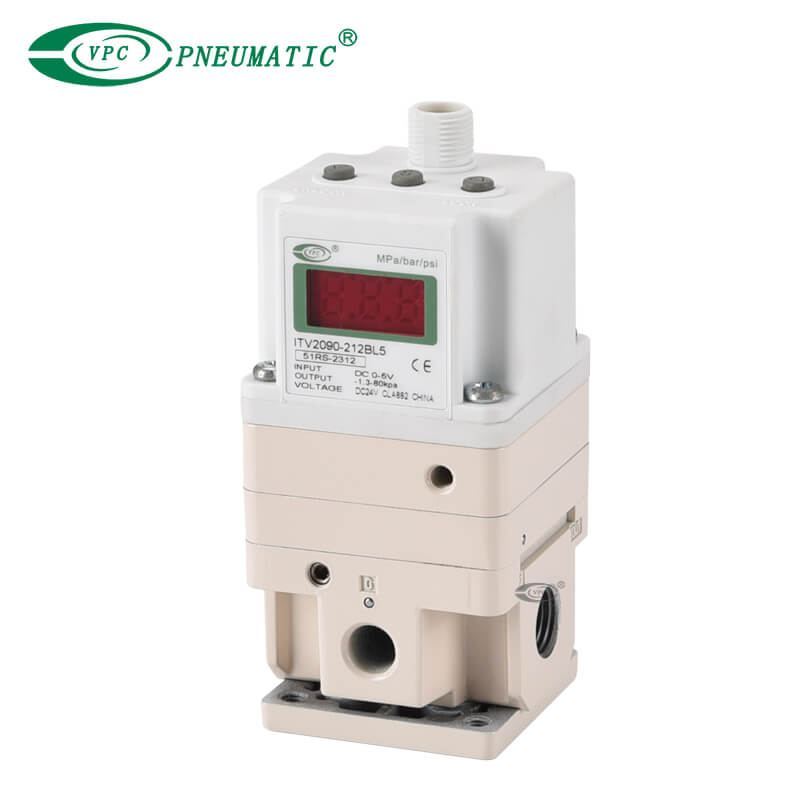

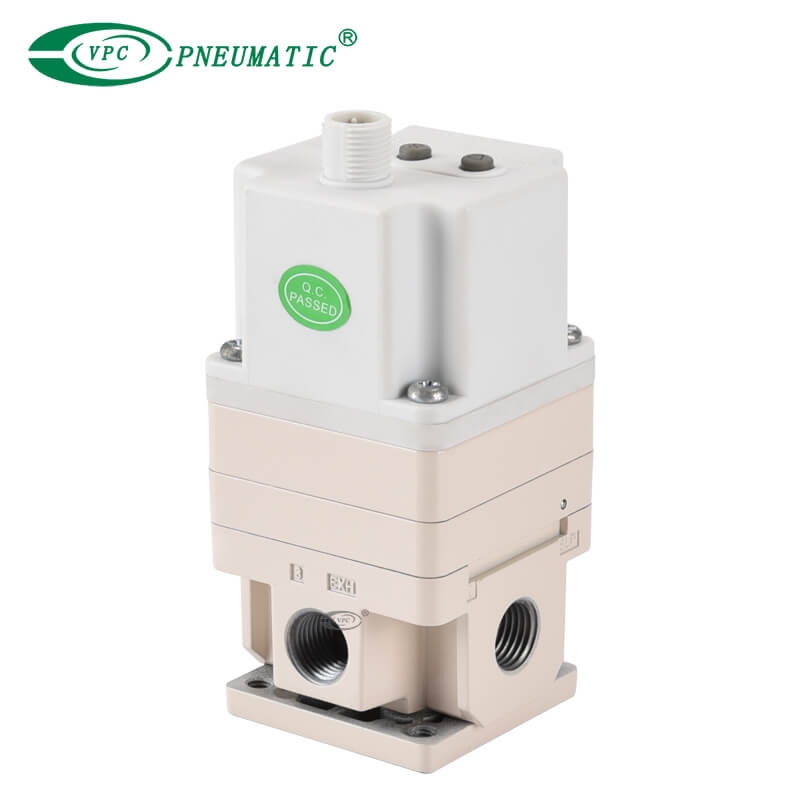

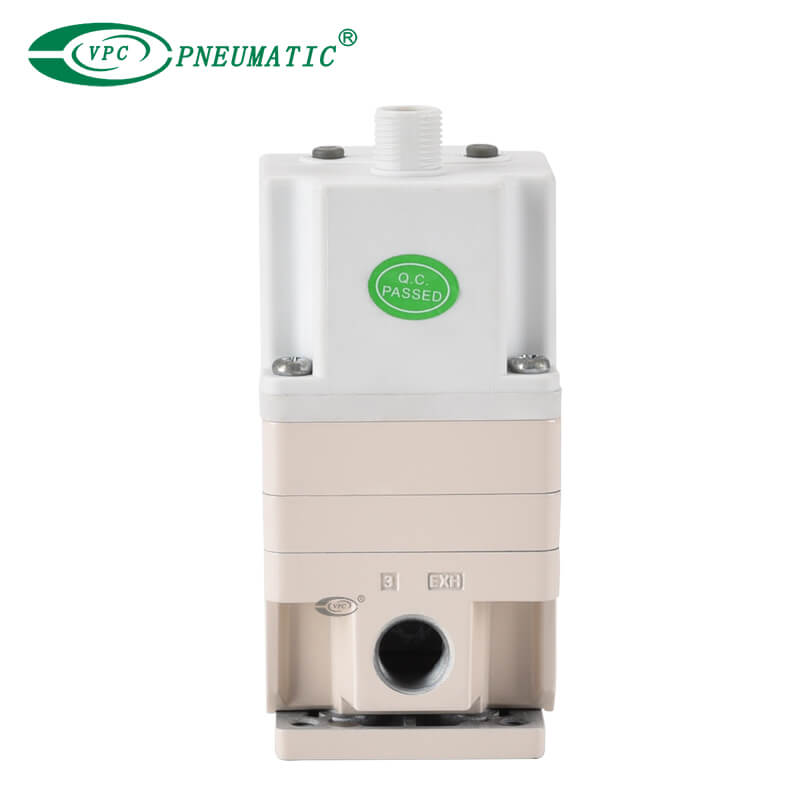

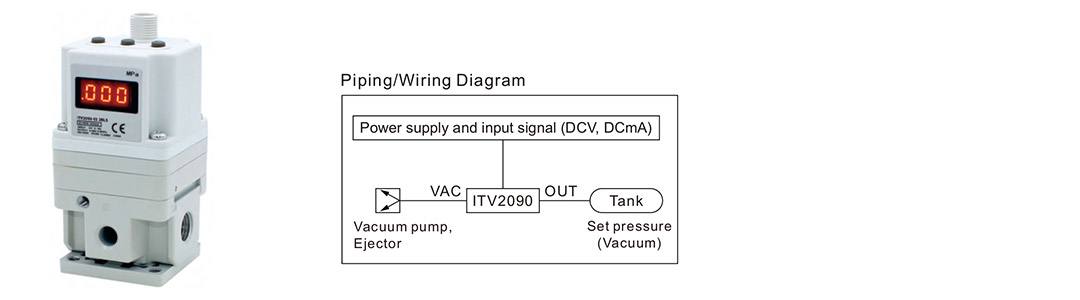

Produktbeschreibung
Zur stufenlosen Regelung des Vakuumdrucks proportional zu elektrischen Signalen.
● Steuert den Luftdruck proportional zu einem elektrischen Signal.
● Druckbereich von -1,3 bis -80 kPa.
● Verfügbare Anschlussgröße 1/4
● Montagehalterungsoption

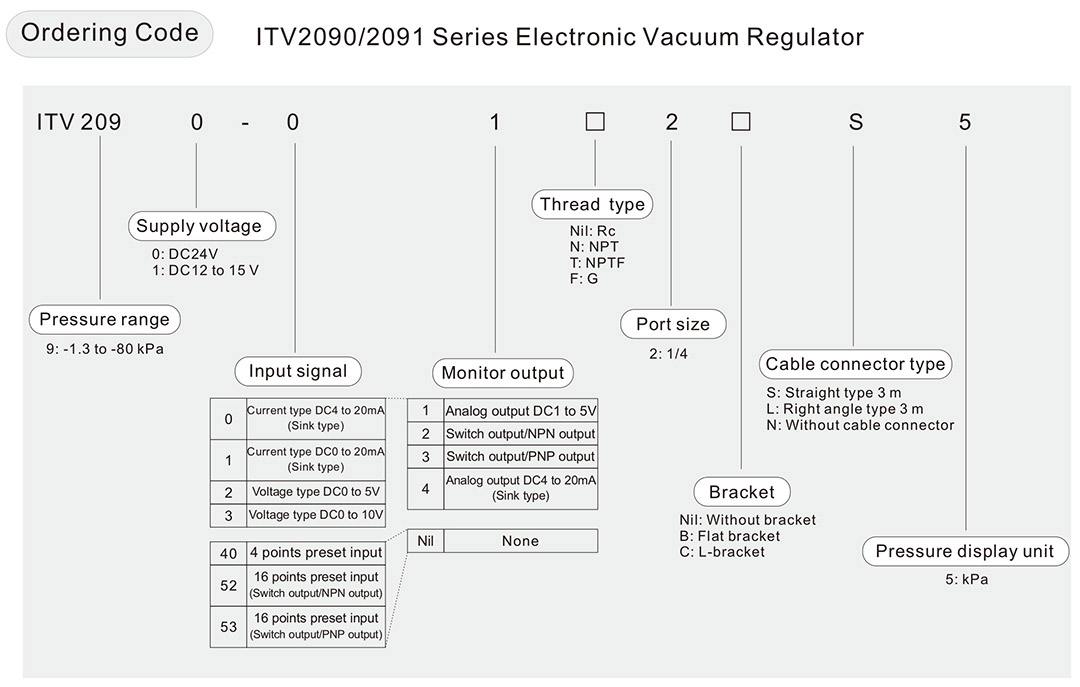

Produktspezifikation
| Modell | ITVX2090 | ITVX2091 | |
| Mindest.liefern Vakuumdruck*1) | Stellen Sie den Druck auf -13,3 kPa ein | ||
| Max.liefern Vakuum Druck | -101 kPa | ||
| Druckbereich einstellen | -1,3 bis -80 kPa | ||
| Stromversorgung | Stromspannung | DC24V ±10 % | DC12 bis 15V |
| Aktuell Verbrauch | Versorgungsspannung DC24 V Typ: 0,12 A oder weniger*6) Versorgungsspannung DC 12 bis 15 V Typ: 0,18 A oder weniger | ||
| Eingangssignal | Aktueller Typ*2) | DC4 bis 20 mA, DC0 bis 20 mA (Sink-Typ) | |
| Spannungsart | DC0 bis 5V, DC0 bis 10V | ||
| Voreingestellter Eingang | 4 Punkte (Negativ gemeinsam), 16 Punkte (keine gemeinsame Polarität) | ||
| Eingangsimpedanz | Aktueller Typ | 250 Ω oder weniger*3) | |
| Spannungstyp | Ca.6,5 kΩ | ||
| Voreingestellter Eingang | Versorgungsspannung DC24 V Typ: Ca.4,7 kΩ Versorgungsspannung DC12 V Typ: Ca.2,0 kΩ | ||
Ausgangssignal*4) (Monitorausgabe) | Analogausgang | DC1 bis 5 V (Ausgangsimpedanz: ca. 1 kΩ) DC4 bis 20 mA (Sink-Typ) (Ausgangsimpedanz: 250 Ω oder weniger) Ausgabegenauigkeit ±6 % FS oder weniger | |
| Schaltausgang | NPN-Open-Collector-Ausgang: max.30 V, 80 mA PNP-Open-Collector-Ausgang: max.80mA | ||
| Linearität | ±1 % oder weniger | ||
| Hysterese | 0,5 % oder weniger | ||
| Wiederholbarkeit | ±0,5 % oder weniger | ||
| Empfindlichkeit | 0,2 % oder weniger | ||
| Temperatureigenschaften | ±0,12 % FS/℃ oder weniger | ||
| Ausgangsdruck Anzeige | Genauigkeit | ±2 % FS ±1 Ziffer oder weniger | |
| Einheit | kPa*5) Mindest.Anzeige: 1 | ||
| Arbeitstemperatur | 0 bis 50℃ (keine Kondensation) | ||
| Gehege | IP65 | ||
| Gewicht | 350g | ||
*1) Die min.Der Versorgungsvakuumdruck sollte 13,3 kPa unter dem max. Druck liegen.Vakuumdruck-Einstellwert.
*2) DC4 bis 20 mA ist bei der 2-Leiter-Ausführung nicht möglich.Versorgungsspannung (DC24 V oder DC12 bis 15 V) ist erforderlich.
*3) Wert für den Zustand, in dem kein Überstromkreis enthalten ist.Wenn eine Berücksichtigung für einen Überstromkreis vorgesehen ist, beträgt die Eingangsimpedanz variiert je nach Eingangsstromversorgung.Dieser beträgt 350 Ω oder weniger bei einem Eingangsstrom von DC20 mA Wenn bei der Messung des ITV-Analogausgangs von DC1 bis 5 V die Lastimpedanz weniger als 100 kΩ beträgt, überwacht der Analogausgang die Genauigkeit von ±6 % (volle Spanne) ist möglicherweise nicht verfügbar.Das Produkt mit einer Genauigkeit von ±6 % wird auf Anfrage geliefert. Der Ausgangsdruck bleibt davon unberührt.
*4) Es muss entweder Analogausgang oder Schaltausgang ausgewählt werden.Darüber hinaus ist bei Auswahl des Schaltausgangs entweder NPN-Ausgang oder PNP möglich Der Ausgang muss ebenfalls ausgewählt werden.Beachten Sie, dass der voreingestellte Eingangstyp nicht mit einer Ausgangssignalfunktion ausgestattet ist.
*5) Für die Angabe anderer Druckeinheiten wenden Sie sich bitte an VPC.
*6) Die Kommunikationsspezifikationen finden Sie in der folgenden Tabelle.

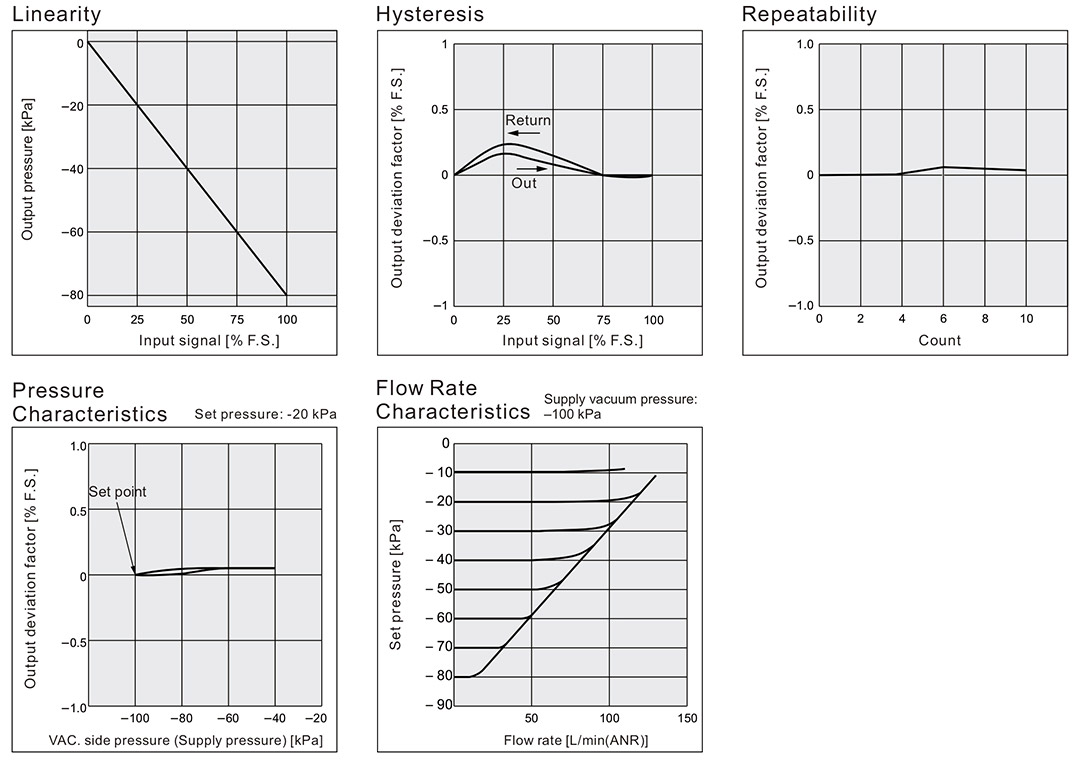

Durchflusseigenschaften Messbedingungen
● Abluftvolumenstrom der Vakuumpumpe zur Messung verwendet: 500 L/min (ANR)
● Eingangsvakuumdruck: –100 kPa [Wenn die Auslassdurchflussrate 0 l/min (ANR) beträgt]
● Max.Durchflussrate: 132 L/min (ANR) (Bei einem Eingangsvakuumdruck von –39 kPa)

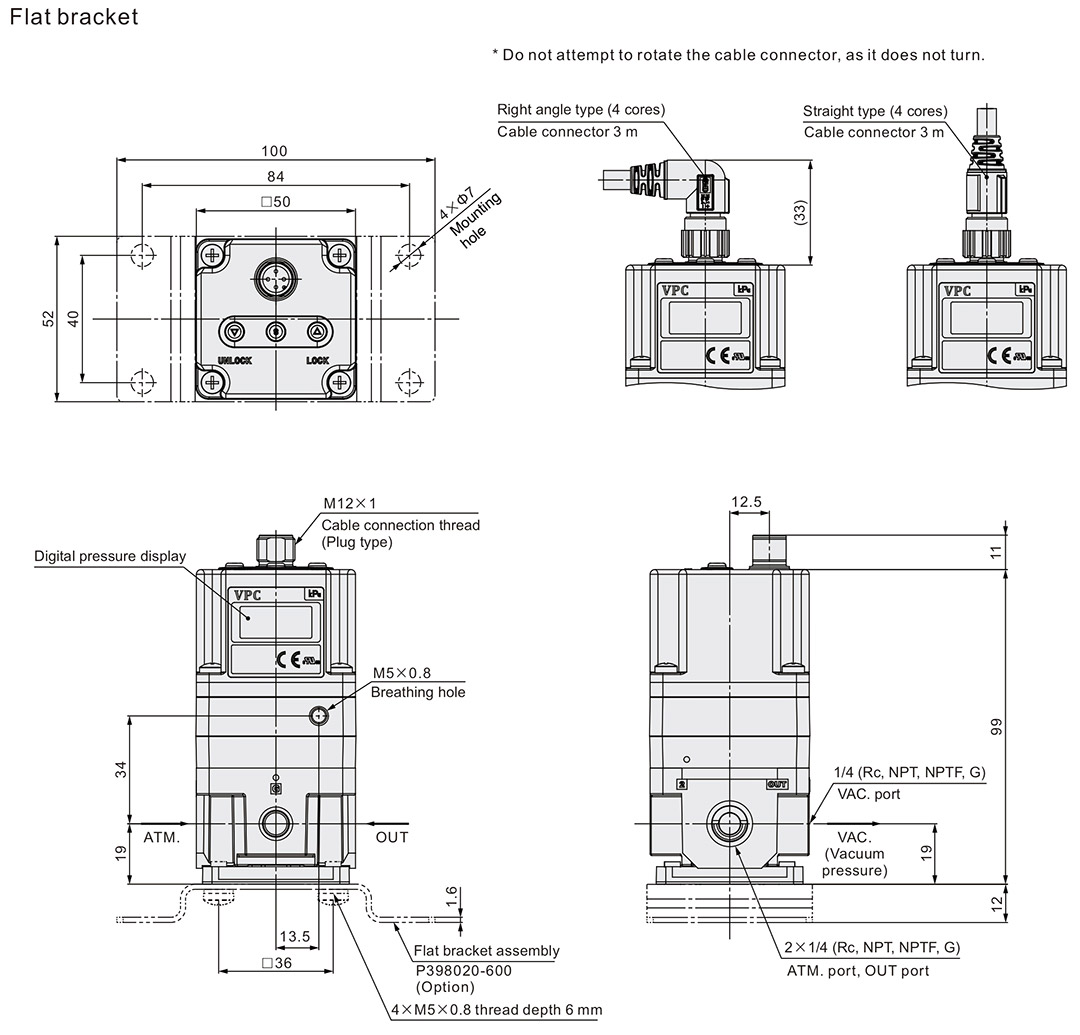

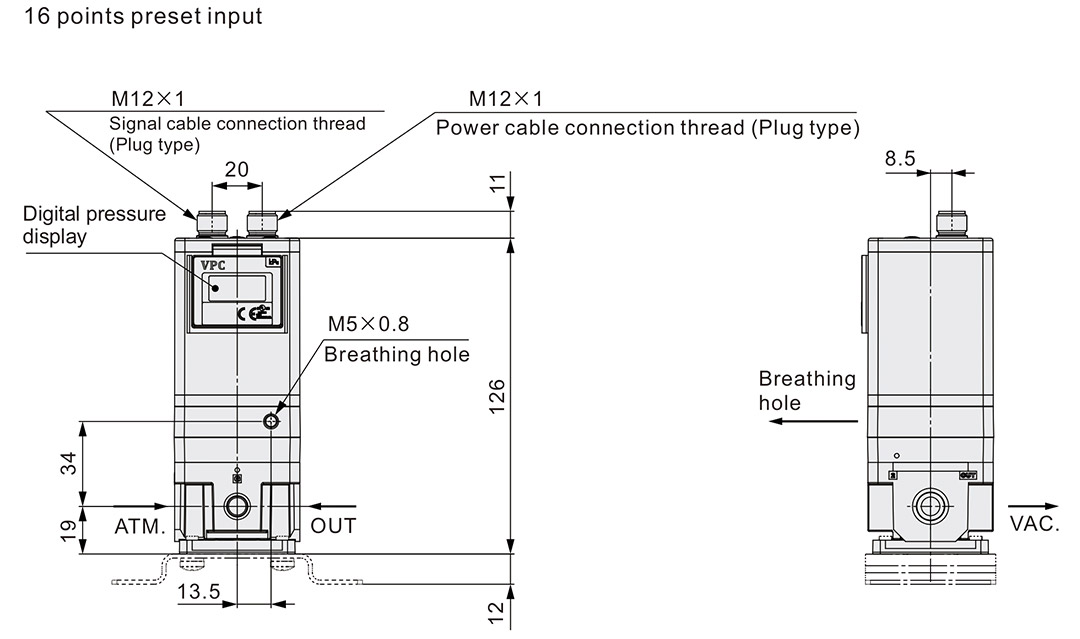

Hauptabmessungen
| Beschreibung | Teile-Nr. | |

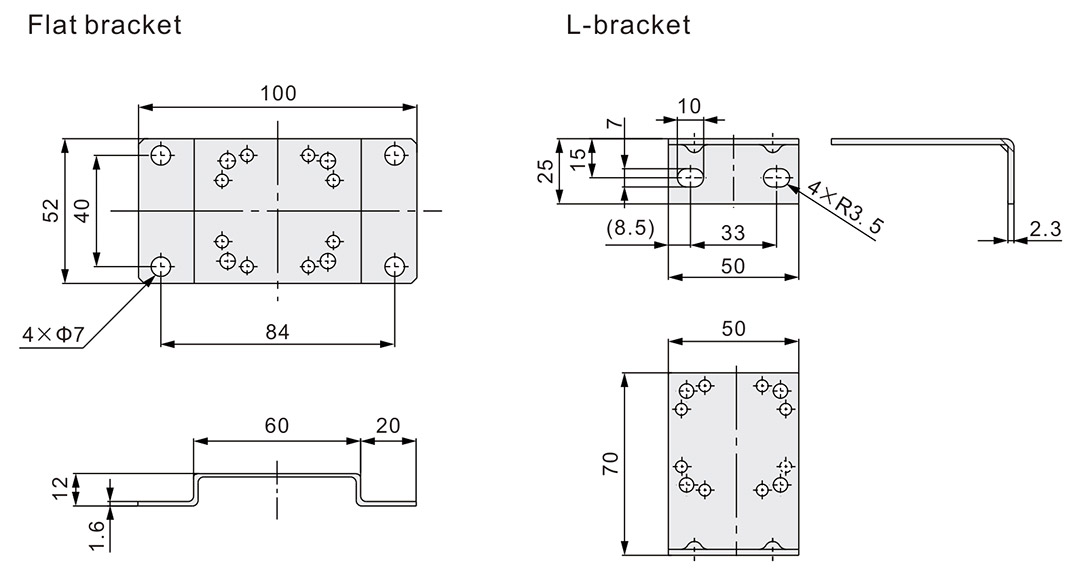

| Flache Halterungsmontage (einschließlich Befestigungsschrauben) | P398020-600 | |

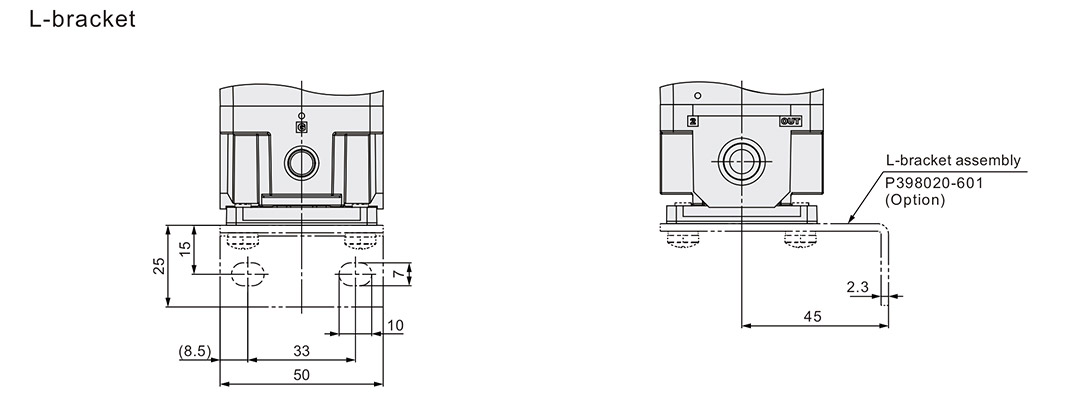

| Montage der L-Halterung (einschließlich Befestigungsschrauben) | P398020-601 | |
| Stromkabelstecker (4 Adern) | Gerader Typ 3 m | P398020-500-3 |
| Rechtwinkliger Typ 3 m | P398020-501-3 | |
