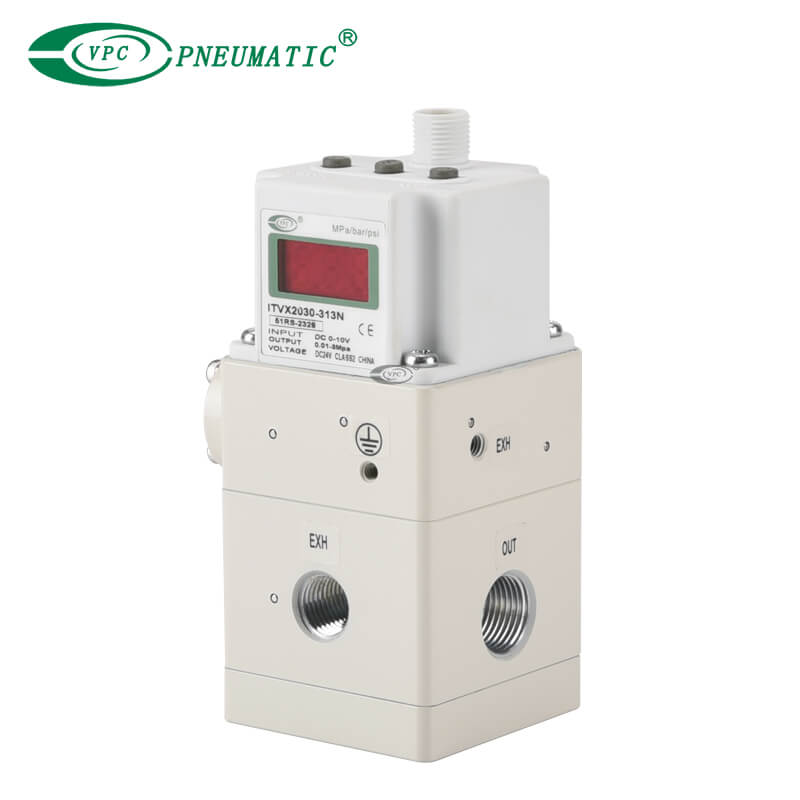

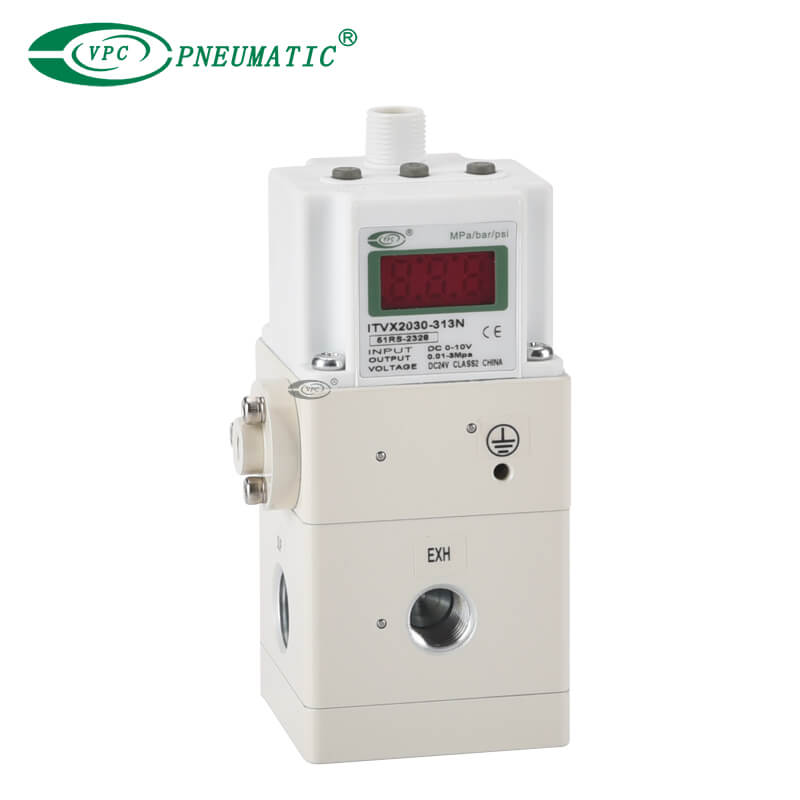

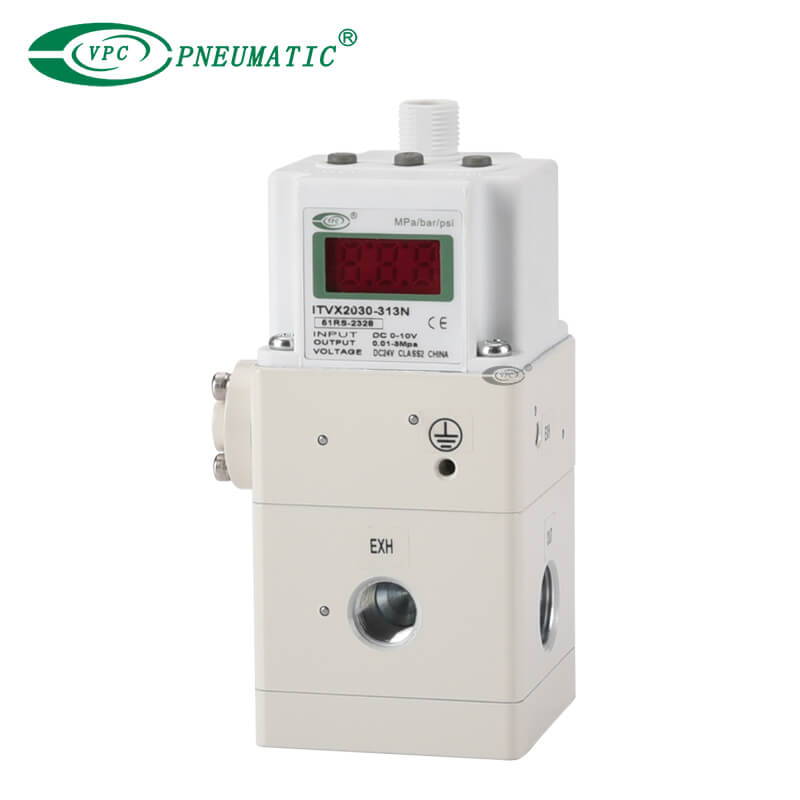

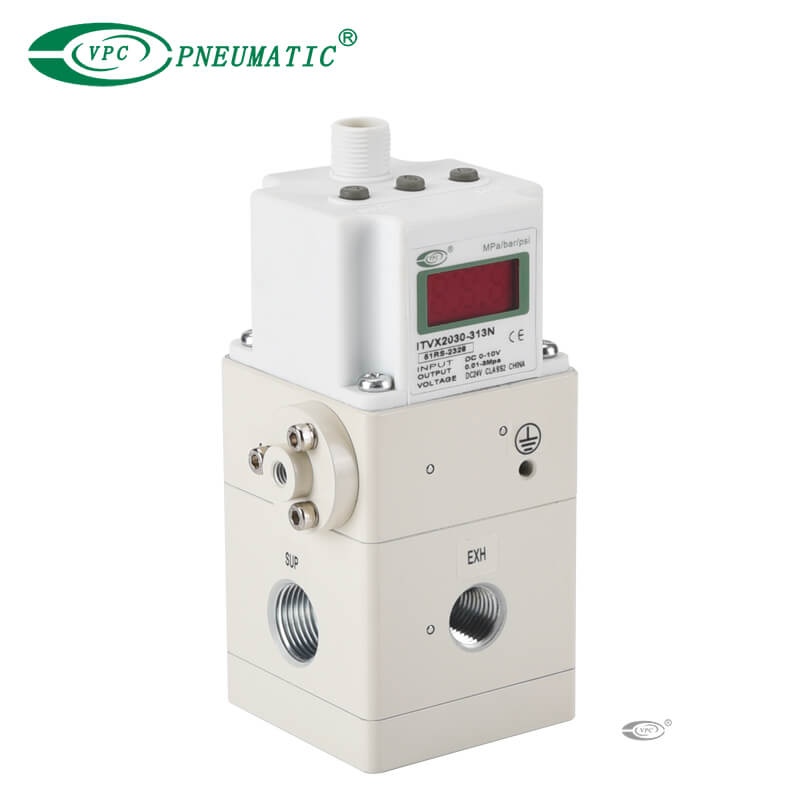

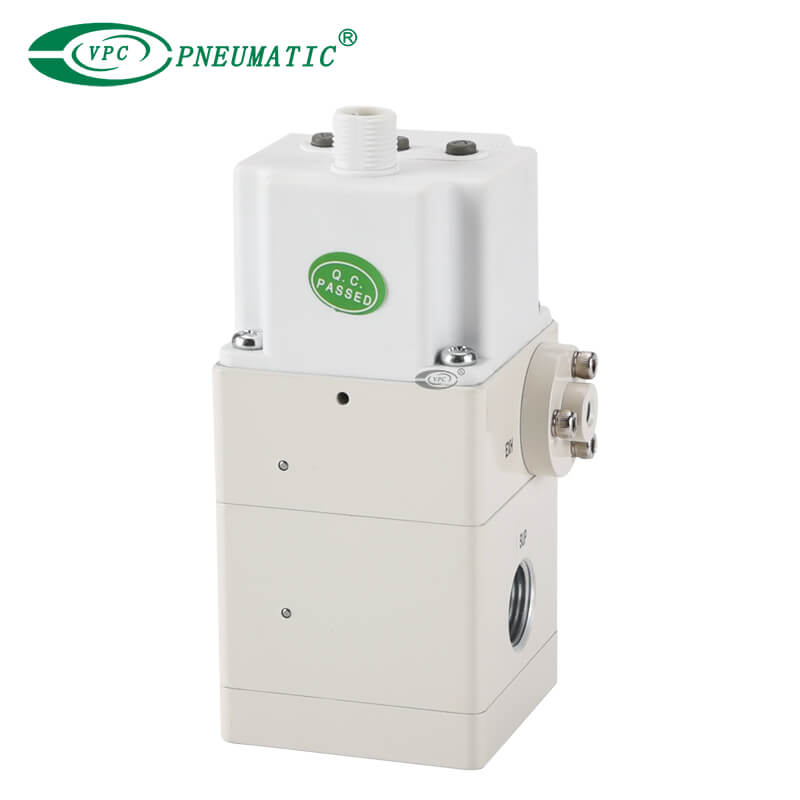

Produktbeschreibung
Stufenlose Regelung des Luftdrucks proportional zu einem elektrischen Signal
● Stufenlose Regelung des Luftdrucks proportional zu elektrischen Signalen
● Empfindlichkeit: 0,2 kPa (100 kPa-Spezifikation)
● Linearität: ±1 % oder weniger (FS)
● Hysterese: 0,5 % oder weniger (FS)
● Benetzte Teile: Fluorfett
Produktspezifikation
| Modell | ITVX2000 | |
| Mindest.Versorgungsdruck | Je nachdem, welcher Wert höher ist: 0,5 MPa oder der eingestellte Druck +0,2 MPa | |
| Max.Versorgungsdruck | 5MPa*2) | |
| Druckbereich einstellen*3) | 0,01 bis 3,0 MPa | |
| Stromversorgung | Stromspannung | DC24V ±10 % |
| Aktuell Verbrauch | 0,12 A oder weniger | |
| Eingangssignal | Aktueller Typ*4) | DC4 bis 20 mA, DC0 bis 20 mA (Sink-Typ) |
| Spannungsart | DC0 bis 5V, DC0 bis 10V | |
| Eingangsimpedanz | Aktueller Typ | 500 Ω oder weniger |
| Spannungsart | 6 bis 6,5 kΩ (bei normaler Temperatur) | |

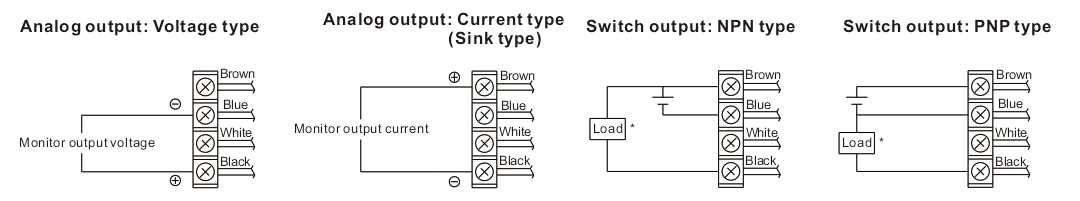

Ausgangssignal*5) (Monitorausgabe) | Analogausgang | DC1 bis 5 V (Ausgangsimpedanz: ca. 1 kΩ) Ausgangsgenauigkeit: ±6 % oder weniger (voller Bereich) |
DC4 bis 20 mA (Sink-Typ) Lastimpedanz: 250 Ω oder weniger Ausgangsgenauigkeit: ±6 % oder weniger (voller Bereich) | ||
| Schaltausgang | NPN-Open-Collector-Ausgang: max.30 V, 80 mA Hysterese: ±3 % (Vollspanne), Selbstdiagnose: ±5 % oder weniger (Vollspanne) | |
PNP-Open-Collector-Ausgang: max.80mA Hysterese: ±3 % (Vollspanne), Selbstdiagnose: ±5 % oder weniger (Vollspanne) | ||
| Linearität | ±1 % oder weniger (Vollspanne) | |
| Hysterese | 1 % oder weniger (volle Spanne) | |
| Wiederholbarkeit | ±1 % oder weniger (Vollspanne) | |
| Empfindlichkeit | ±1 % oder weniger (Vollspanne) | |
| Temperatureigenschaften | ±0,12 % oder weniger (Vollspanne)/℃ | |
| Ausgangsdruck Anzeige | Genauigkeit | ±2 % oder weniger (Vollspanne) ±1 Stelle |
| Mindest. Einheit 6) | MPa: 0,01, kgf/cm²: 0,1, bar: 0,1, psi: 1 | |
| Arbeitsmedium | Luft, N₂, O₂, Ar | |
| Arbeitstemperatur | 0 bis 50℃ (keine Kondensation) | |
| Gewicht | Ca. 570 g (ohne Optionen) | |

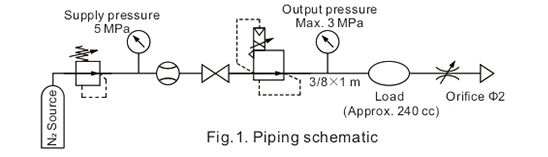

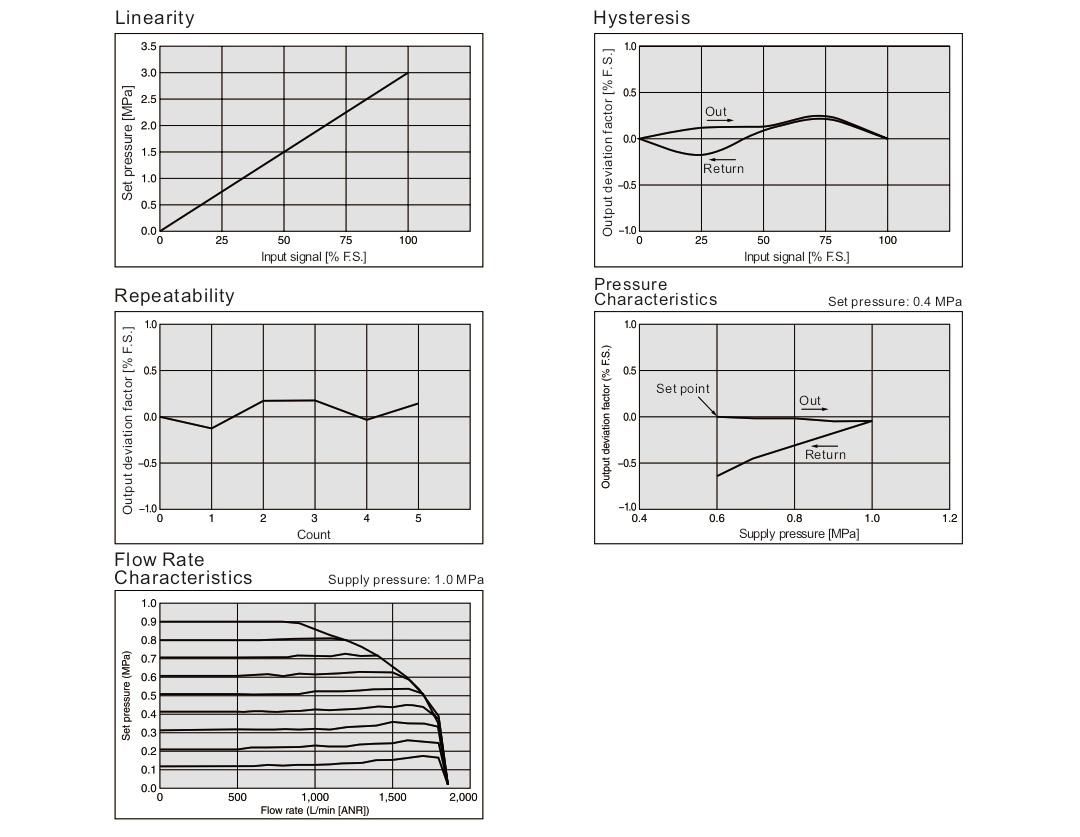

*1) Die oben gezeigten Eigenschaften basieren auf den Rohrleitungsbedingungen von Abb. 1.
*2) Bei Verwendung von Sauerstoff als Flüssigkeit muss der maximale Versorgungsdruck weniger als 1 MPa betragen.

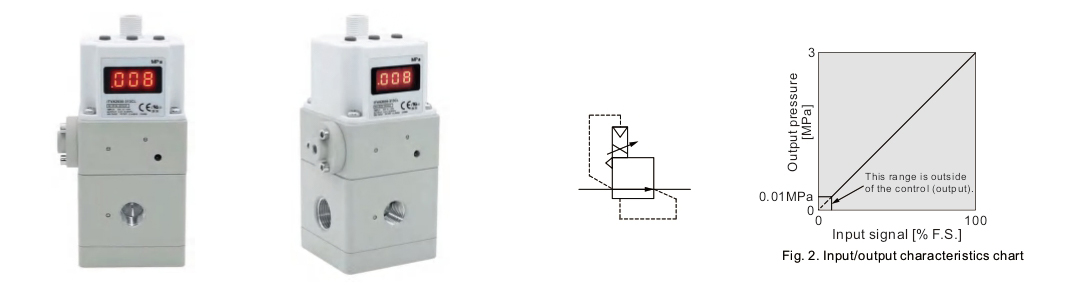

*3) Siehe Abb. 2 für den Zusammenhang zwischen Einstelldruck und Eingangssignal.
*4) 2-Leiter-Typ DC4 bis 20 mA ist nicht verfügbar.Versorgungsspannung DC24 V ist erforderlich.
*5) Wählen Sie entweder Analogausgang oder Schaltausgang.Wenn der Schaltausgang ausgewählt ist, wählen Sie außerdem entweder NPN-Ausgang oder PNP-Ausgang.
Bei der Messung eines Analogausgangs von DC1 bis 5 V mit einer Lastimpedanz von weniger als 100 kΩ kann es sein, dass der Analogausgang die Werte nicht erreicht Ausgabegenauigkeit von ±6 % oder weniger (FS).
*6) Die Anpassung numerischer Werte, wie z. B. die Null-/Spanne-Anpassung, erfolgt auf Grundlage der Mindesteinheiten für die Anzeige des Ausgangsdrucks.
Beachten Sie, dass die Einheit nicht geändert werden kann.
*7) Dieses Produkt ist nur zum Einblasen von Gas bestimmt.Dieses Produkt verfügt nicht über eine ausreichende Druckregelung für andere Anwendungen als Blasen (Antreiben, Abdichten usw.).

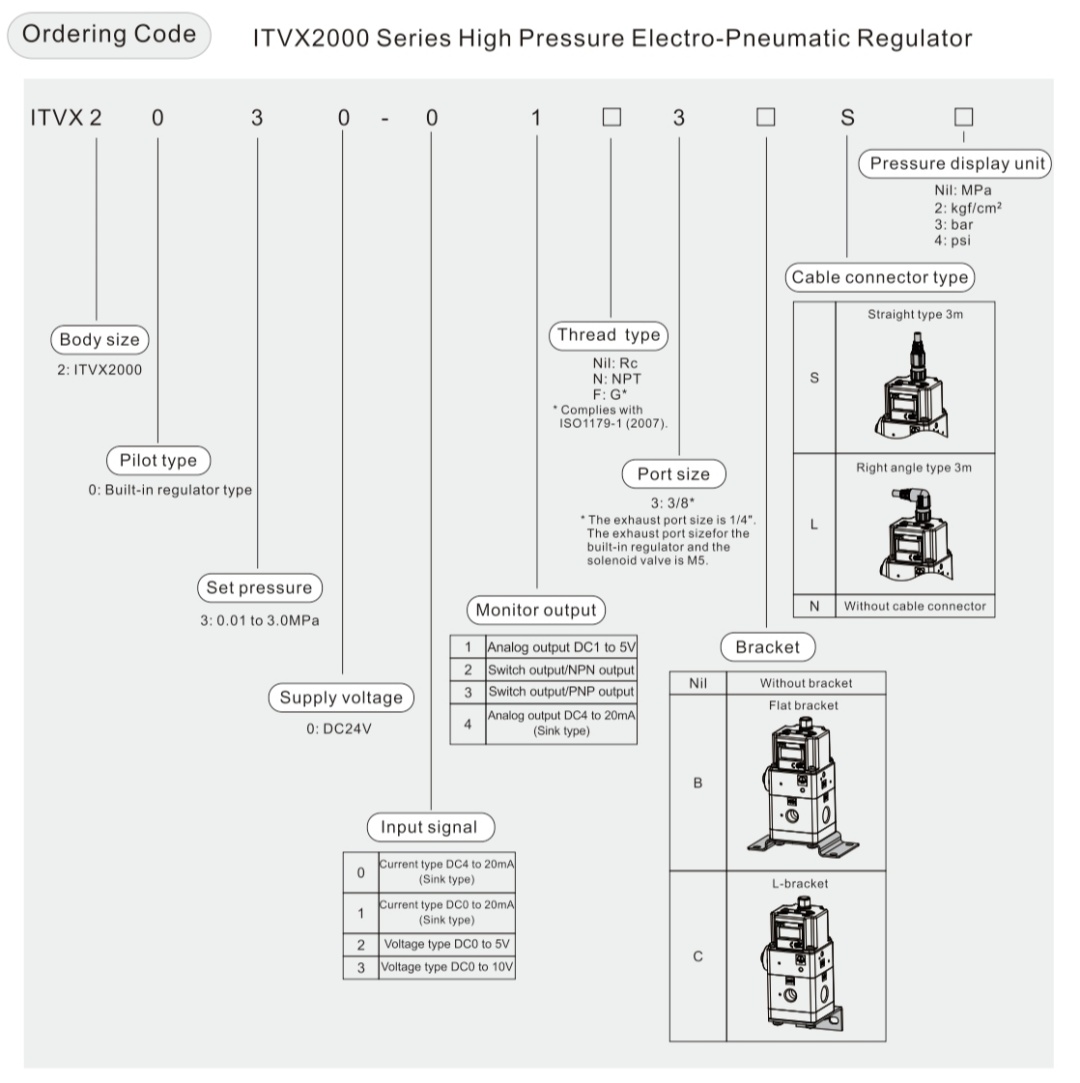

| Beschreibung | Teile-Nr. | |

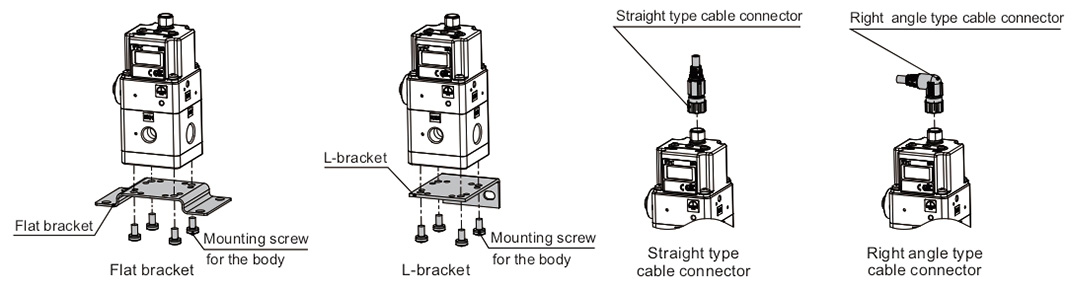

| Flache Halterungsmontage (einschließlich Befestigungsschrauben) | P398020-600 | |
| Montage der L-Halterung (einschließlich Befestigungsschrauben) | P398020-601 | |
| Netzkabelanschluss | Gerader Typ 3 m | P398020-500-3 |
| Rechtwinkliger Typ 3 m | P398020-501-3 | |

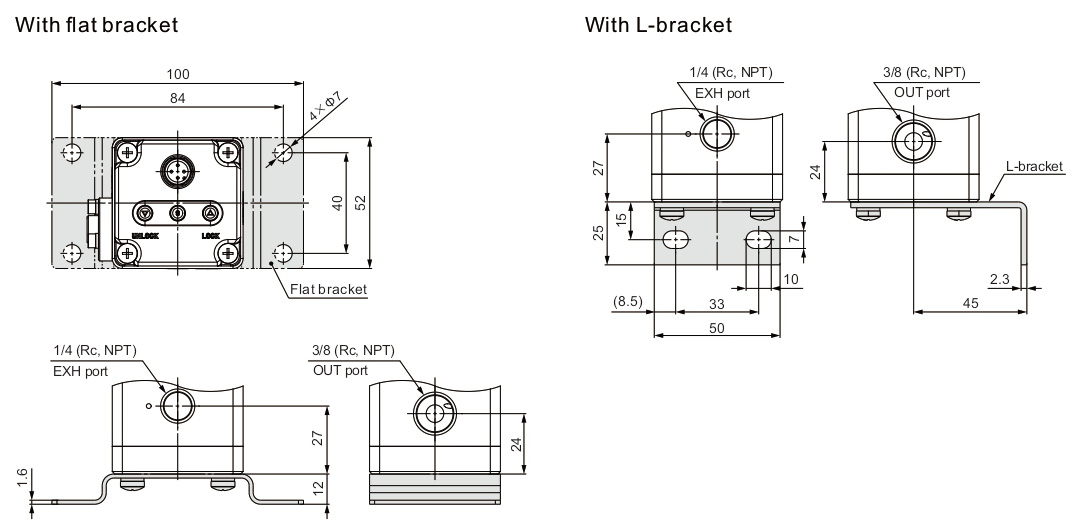

Hauptabmessungen
▲ Vorsicht
Verbinden Die Kabel Zu Die Verbinder An Die Körper mit Die Verdrahtung vereinbart worden als gezeigt unter.
Fortfahren sorgfältig,wie falsch Verdrahtung dürfen Ursache Schaden.
Weiter, verwenden Gleichstrom Leistung mit ausreichend Kapazität Und a niedrig Welligkeit.

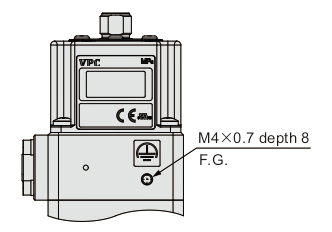

Anm.) Das Kabel ist auch in rechtwinkliger Ausführung erhältlich.Ein rechtwinkliger Stecker ist nach links gerichtet (in Richtung des SUP-Anschlusses) angebracht. Versuchen Sie nicht, den Stecker zu drehen, da er sich nicht drehen lässt.
FG (Erdung)
Erden Sie die Rahmenerdungsklemme (FG) an der Vorderseite des Hauptgeräts Körper.Wenn der FG-Terminalanschluss nicht verwendet wird, kann dies bei diesem Produkt der Fall sein aufgrund des Lärms ordnungsgemäß funktionieren.

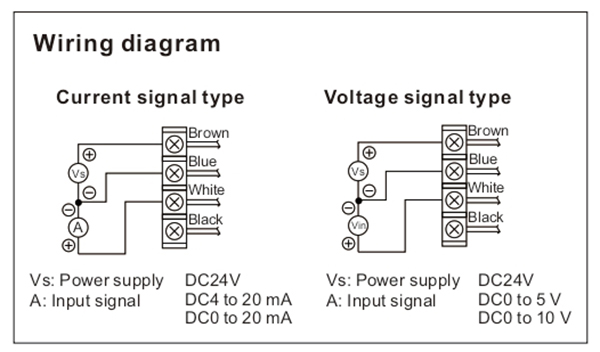

Aktueller Signaltyp/Spannungssignaltyp

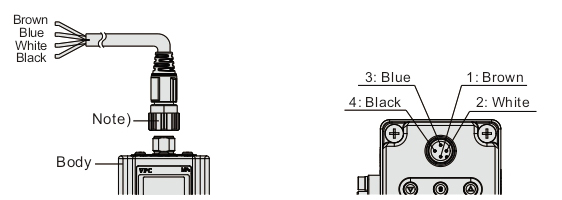

| 1 | Braun | Stromversorgung |
| 2 | Weiss | Eingangssignal |
| 3 | Blau | GND (GEMEINSAM) |
| 4 | Schwarz | Monitorausgabe |
