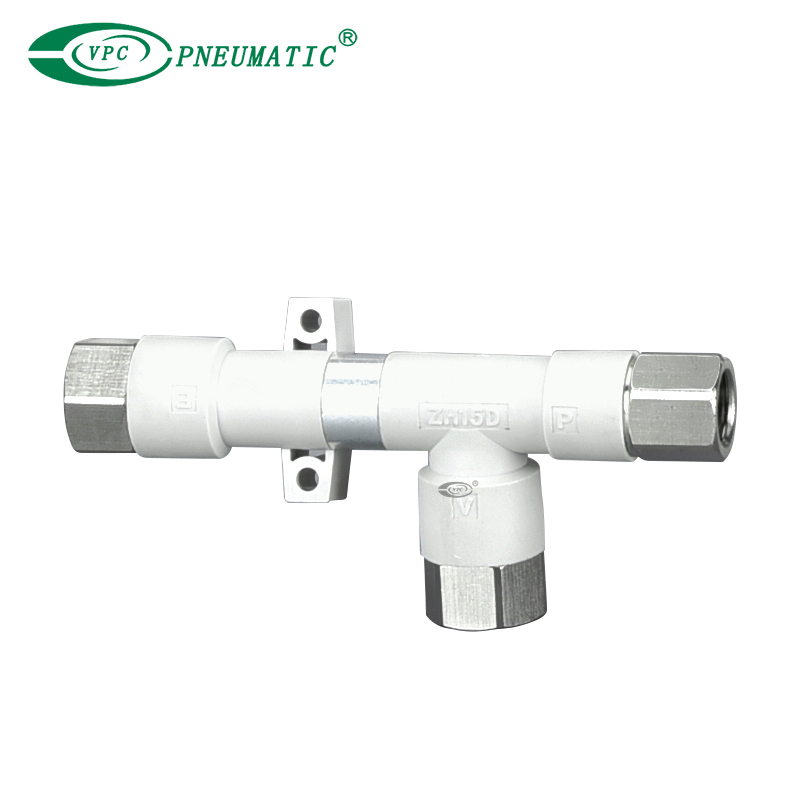

Vakuumgenerator mit Körperanschluss der ZH-Serie

Anteil an:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
Die Vakuumgeneratorserie ZH bietet einen kompakten und leichten Point-of-Use-Generator mit Standarddurchfluss und großer Durchflusskapazität.Es stehen zwei Typen zur Verfügung: Kastentyp mit Schalldämpferauspuff und Gehäusetyp mit Einzelauspuff.Außerdem sind diese Generatoren oft kleiner und leichter als die sperrigen Vakuumleitungen, die in zentralen Vakuumsystemen verwendet werden.Erhältlich in verschiedenen Düsendurchmessern und verschiedenen Anschlussgrößen.

  • ZH13D

  • VPC Pneumatic

Düsendurchmesser :
0,5 mm
0,7 mm
1mm
1,3 mm
1,5 mm
1,8 mm
Vakuumdruck:
-88Kpa
-48Kpa
Verfügbarkeitsstatus:
erkundigen In den Einkaufswagen

Produktbeschreibung

■  Produkteigenschaft

1. Sieben Düsendurchmesser (mm): 0,5, 0,7, 1,0, 1,3, 1,5, 1,8.2,0.

2. Vier Montagearten direkt, Standardhalterung, L-Halterung und DIN-Schiene.

3. Schalldämpfer und Standardhalterung erhältlich.

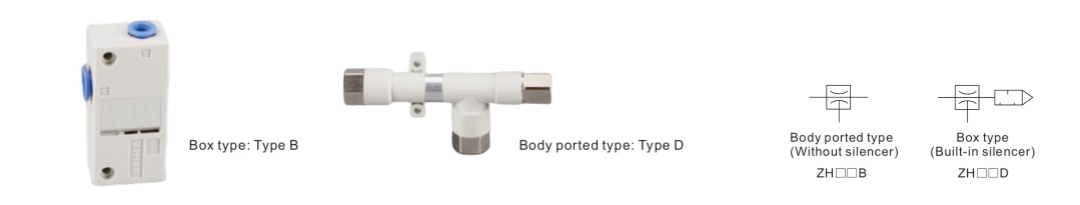

■  Symbol

Vakuum-Ejektor-Symbol der ZH-Serie

Vakuumejektoren

Produktspezifikationen

■  Spezifikation

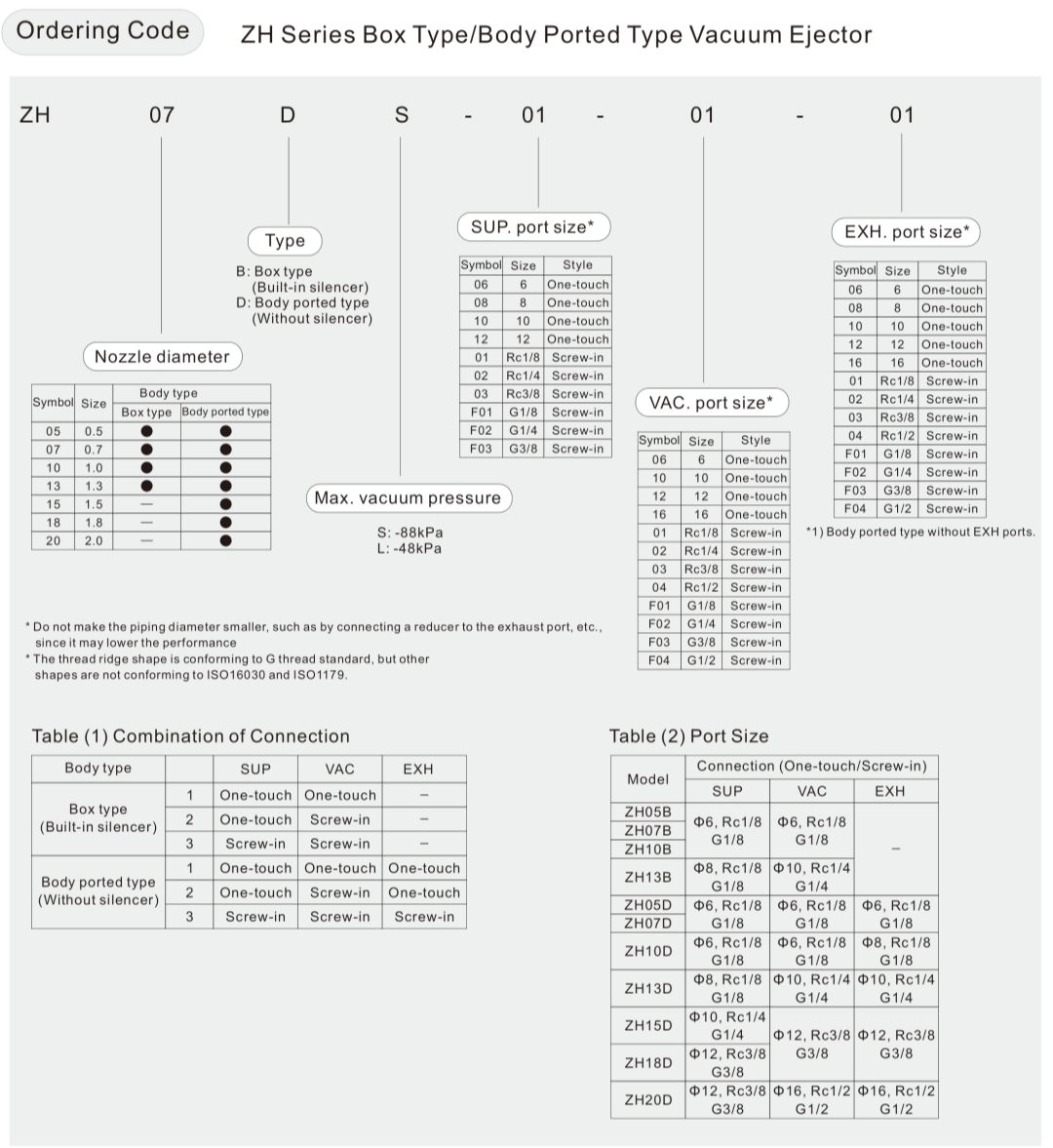

ModellDüsendurchmesser (mm)KörpertypArbeitsmediumArbeitstemperaturMax.ArbeitsdruckStandard-VersorgungsdruckVersorgungsdruck
ZH05B□0.5Kastentyp (eingebauter Schalldämpfer)Luft5 bis 50 ℃0,6 MPa0,45 MPa0,45 MPa
ZH07B□0.7
ZH10B□1.0
ZH13B□1.3
ZH05D□0.5Typ mit Gehäuseöffnung
(Ohne Schalldämpfer)
ZH07D□0.7
ZH10D□1.0
ZH13D□1.3
ZH15D□1.5Typ mit Gehäuseöffnung
(Ohne Schalldämpfer)
ZH18D□1.8
ZH20D□   2.0
ModellMax.Vakuumdruck (kPa)*2Max.Saugleistung
[L/min (ANR)]		Luftverbrauch
[L/min (ANR)]		Verbindung
(One-Touch/Einschrauben)
Typ STyp LTyp STyp LTyp S/Typ LSUPVACEXH
ZH05B□-88-485813Φ6, Rc1/8
G1/8		Φ6, Rc1/8
G1/8		—
ZH07B□122025
ZH10B□243461
ZH13B□407092Φ8, Rc1/8
G1/8		Φ10, Rc1/4
G1/4
ZH05D□-88-485813Φ6, Rc1/8
G1/8		Φ6, Rc1/8
G1/8		Φ6, Rc1/8
G1/8
ZH07D□122025
ZH10D□243461Φ6, Rc1/8
G1/8		Φ6, Rc1/8
G1/8		Φ8, Rc1/8
G1/8
ZH13D□407092Φ8, Rc1/8
G1/8		Φ10, Rc1/4
G1/4		Φ10, Rc1/4
G1/4
ZH15D□-88-535575116Φ10, Rc1/4
G1/4		Φ12, Rc3/8
G3/8		Φ12, Rc3/8
G3/8
ZH18D□65110155Φ12, Rc3/8
G3/8		Φ12, Rc3/8
G3/8		Φ12, Rc3/8
G3/8
ZH20D□85135210Φ12, Rc3/8
G3/8		Φ16, Rc1/2
G1/2		Φ16, Rc1/2
G1/2

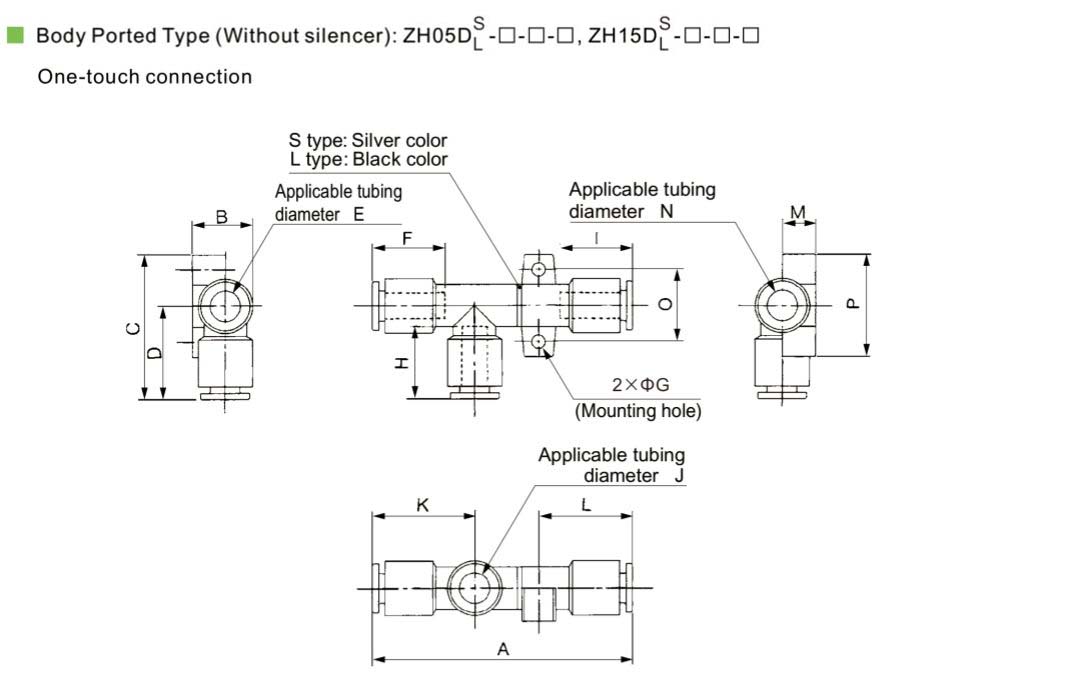

Hauptabmessungen

Design des ZH-Vakuum-Ejektor-Generators

Modell A B C D ΦE F ΦG H I ΦJ K L M ΦN O P
ZH05DL-06-06-06 58.5 14.2 34 22 6 16.8 3.2 16.8 16.8 6 24 21 7.8 6 17 24
ZH05DS-06-06-06
ZH07DS-06-06-06 61 22
ZH07DL-06-06-06
ZH10DS-06-06-08 66 17.2 37 23 6 16.8 4.2 16.8 18.7 6 26 24.5 9.6 8 20 28
ZH10DL-06-06-08 70
ZH13DL-08-10-10 74.5 20 42.5 27.5 8 18.7 4.2 21.6 21.6 10 28 27 10.7 10 22 30
ZH13DS-08-10-10 79.5
ZH15DL-10-12-12 93.5 22.5 47 29.5 10 21.6 4.2 21.8 21.6 12 31.5 33 12 12 27 35
ZH15DS-10-12-12

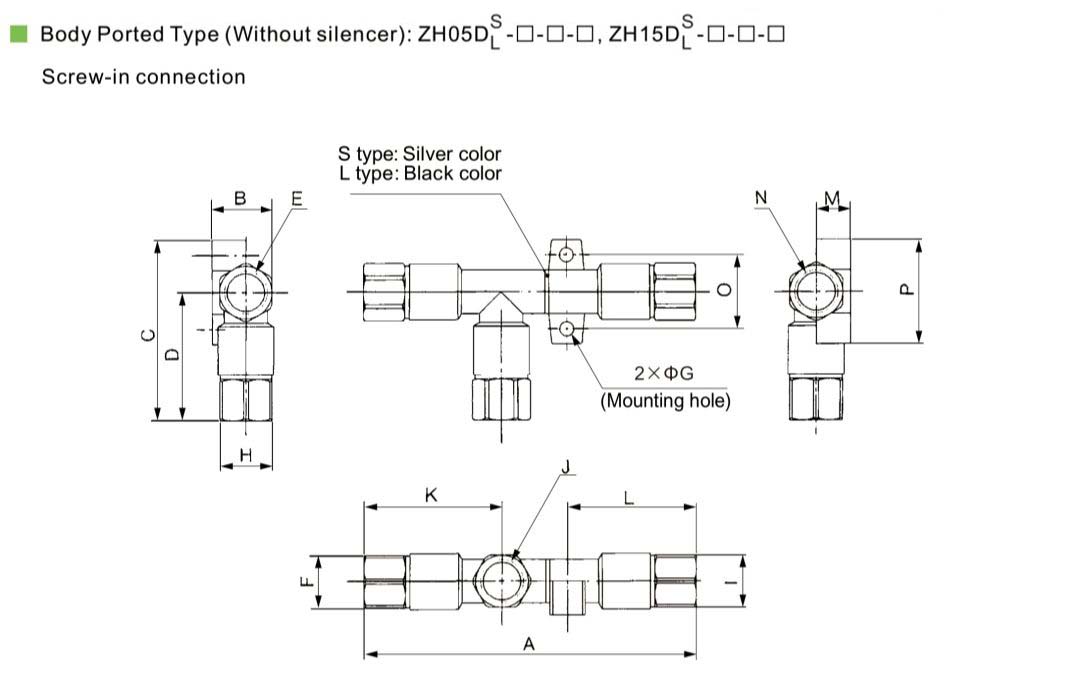

ZH 13D

Modell A B C D ΦE F ΦG H I J K L M ΦN O P
ZH05DL-06-01-06 58.5 14.2 41.5 29.5 6 16.8 3.2 12 16.8 Rc1/8 24 21 7.8 6 17 24
ZH05DS-06-01-06
ZH07DS-06-01-06 61 22
ZH07DL-06-01-06
ZH10DS-06-01-08 66 17.2 44.5 30.5 6 16.8 4.2 12 18.7 Rc1/8 26 24.5 9.6 8 20 28
ZH10DL-06-01-08 70
ZH13DL-08-02-10 74.5 20 53.5 38.5 8 18.7 4.2 17 21.6 Rc1/4 28 27 10.7 10 22 30
ZH13DS-08-02-10 79.5
ZH15DL-10-03-12 93.3 22.5 58.5 41 10 21.6 4.2 19 21.6 Rc3/8 31.5 33 12 12 27 35
ZH15DS-10-03-12
ZH05DS-06-F01-06 58.5 14.2 41.5 29.5 6 16.8 3.2 12 16.8 G1/8 24 21 7.8 6 17 24
ZH05DL-06-F01-06
ZH07DS-06-F01-06 61 22
ZH07DL-06-F01-06
ZH10DL-06-F01-08 66 17.2 44.5 30.5 6 16.8 4.2 12 18.7 G1/8 26 24.5 9.6 8 20 28
ZH10DS-06-F01-08 70
ZH13DS-08-F02-10 74.5 20 54 39 8 18.7 4.2 17 21.6 G1/4 28 27 10.7 10 22 30
ZH13DL-08-F02-10 79.5
ZH15DL-10-F03-12 93.3 22.5 58.5 41 10 21.6 4.2 19 21.6 G3/8 31.5 32.8 12 12 27 35
ZH15DS-10-F03-12

SMC-Vakuumejektor


Modell A B C D E F ΦG H I J K L M N O P
ZH05DL-01-01-01 73.5 14.2 41.5 29.5 Rc1/8 12 3.2 12 12 Rc1/8 31.5 28.5 7.8 Rc1/8 17 24
ZH05DS-01-01-01
ZH07DS-01-01-01 76 29.5
ZH07DL-01-01-01
ZH10DS-01-01-01 81.8 17.2 44.5 30.5 Rc1/8 12 4.2 12 14 Rc1/8 33.5 32.8 9.6 Rc1/8 20 28
ZH10DL-01-01-01 85.8
ZH13DL-01-02-02 93.8 20 53.5 38.5 Rc1/8 14 4.2 17 17 Rc1/4 36.3 38 10.7 Rc1/4 22 30
ZH13DS-01-02-02 98.8
ZH15DL-02-03-03 116.5 22.5 58.5 41 Rc1/4 17 4.2 19 19 Rc3/8 43 44.5 12 Rc3/8 27 35
ZH15DS-02-03-03
ZH05DS-F01-F01-F01 73.5 14.2 41.5 29.5 G1/8 12 3.2 12 12 G1/8 31.5 28.5 7.8 G1/8 17 24
ZH05DL-F01-F01-F01
ZH07DS-F01-F01-F01 76 29.5
ZH07DL-F01-F01-F01
ZH10DL-F01-F01-F01 81.8 17.2 44.5 30.5 G1/8 12 4.2 12 14 G1/8 33.5 32.8 9.6 G1/8 20 28
ZH10DS-F01-F01-F01 85.8
ZH13DS-F01-F02-F02 94.3 20 54 39 G1/8 14 4.2 17 17 G1/4 36.3 38.5 10.7 G1/4 22 30
ZH13DL-F01-F02-F02 99.3
ZH15DL-F02-F03-F03 116.5 22.5 58.5 41 G1/4 17 4.2 19 19 G3/8 43 44.5 12 G3/8 27 35
ZH15DS-F02-F03-F03

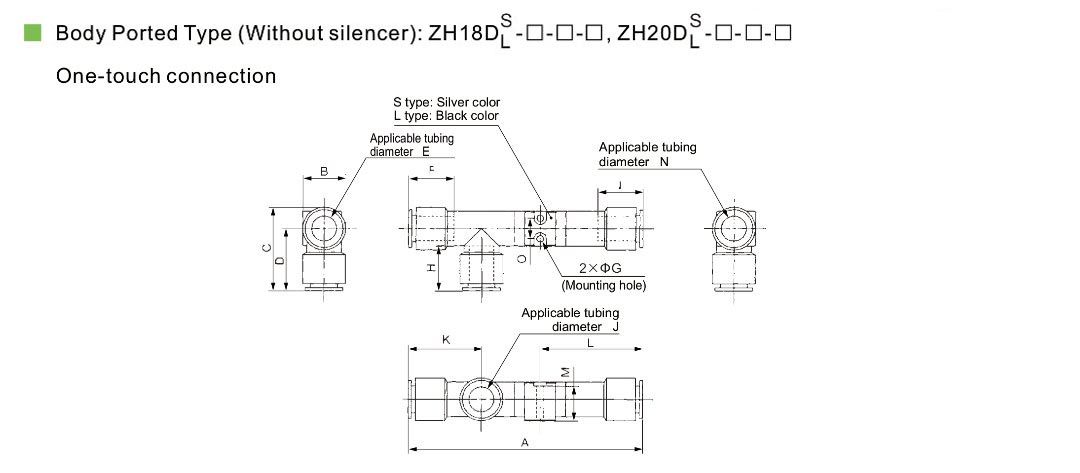

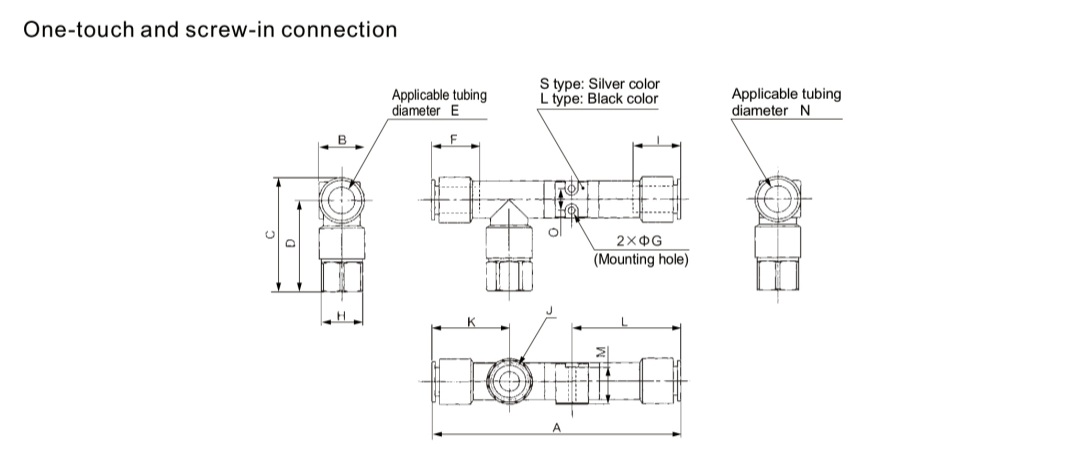

Vakuumejektor smc

Modell A B C D ΦE F ΦG H I ΦJ K L M ΦN O
ZH18DL-12-12-12 114 21 41 30.5 Φ12 21.8 Φ3,5 21.8 21.8 Φ12 35.5 50 17 Φ12 10
ZH18DS-12-12-12
ZH20DS-12-16-16 124.6 26.8 46 35.5 Φ12 21.8 Φ3,5 24.2 24.2 Φ16 38.5 54.3 22 Φ16 12
ZH20DL-12-16-16

Inline-Vakuum-Ejektor

Modell A B C D ΦE F ΦG H I J K L M ΦN O
ZH18DL-12-03-12 114 21 52.5 42 Φ12 21.8 Φ3,5 19 21.8 Rc3/8 35.5 50 17 Φ12 10
ZH18DS-12-03-12
ZH20DS-12-04-16 124.6 26.8 61 50.5 Φ12 21.8 Φ3,5 24 24.2 Rc1/2 38.5 54.3 22 Φ16 12
ZH20DL-12-04-16
ZH18DS-12-F03-12 114 21 52.5 42 Φ12 21.8 Φ3,5 19 21.8 G3/8 35.5 50 17 Φ12 10
ZH18DL-12-F03-12
ZH20DS-12-F04-16 124.6 26.8 61 50.5 Φ12 21.8 Φ3,5 24 24.2 Rc1/2 38.5 54.3 22 Φ16 12
ZH20DL-12-F04-16

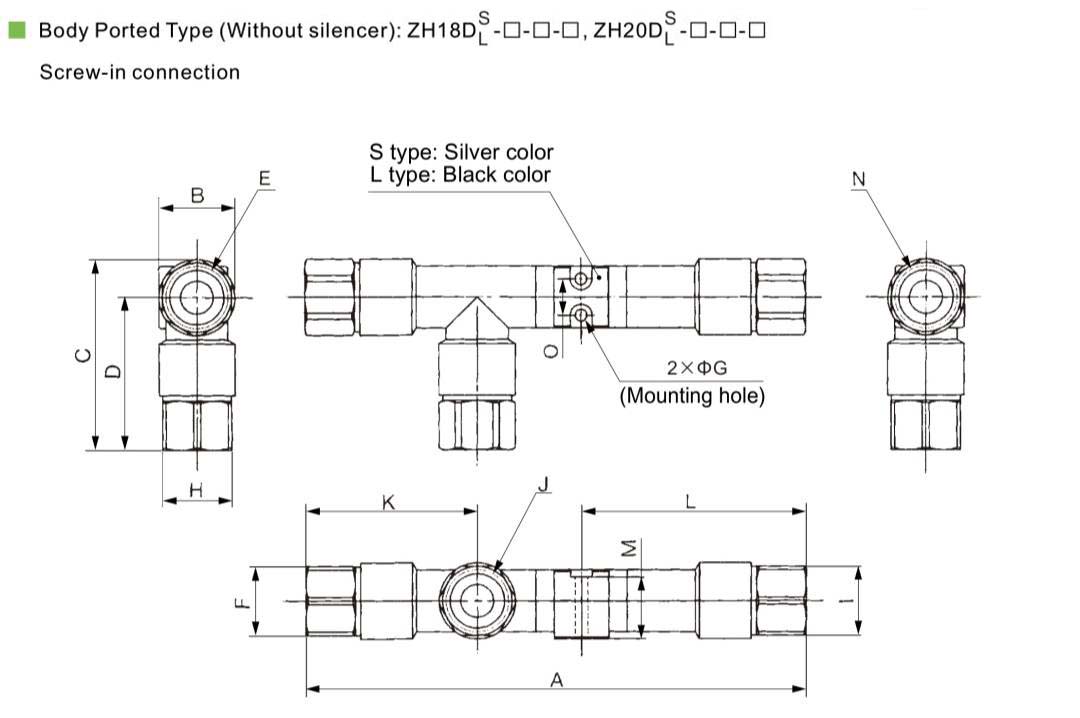

pneumatischer Vakuumauswerfer

Modell A B C D E F ΦG H I J K L M N O
ZH18DL-03-03-03 137 21 52.5 42 Rc3/8 19 Φ3,5 19 19 Rc3/8 47 61.5 17 Rc3/8 10
ZH18DS-03-03-03
ZH20DL-03-04-04 151.1 26.8 61 50.5 Rc3/8 19 Φ3,5 24 24 Rc1/2 50 69.3 22 Rc1/2 12
ZH20DS-03-04-04
ZH18DS-F03-F03-F03 137 21 52.5 42 G3/8 19 Φ3,5 19 19 G3/8 47 61.5 17 G3/8 10
ZH18DL-F03-F03-F03
ZH20DS-F03-F04-F04 151.1 26.8 61 50.5 G3/8 19 Φ3,5 24 24 G1/2 50 69.3 22 G1/2 12
ZH20DL-F03-F04-F04
