| Booster -Regulierungsbehörde Körpermaterial:: | |
|---|---|
| Arbeitsdruck: | |
| Tankinhalt: | |
| Tankmaterial: | |

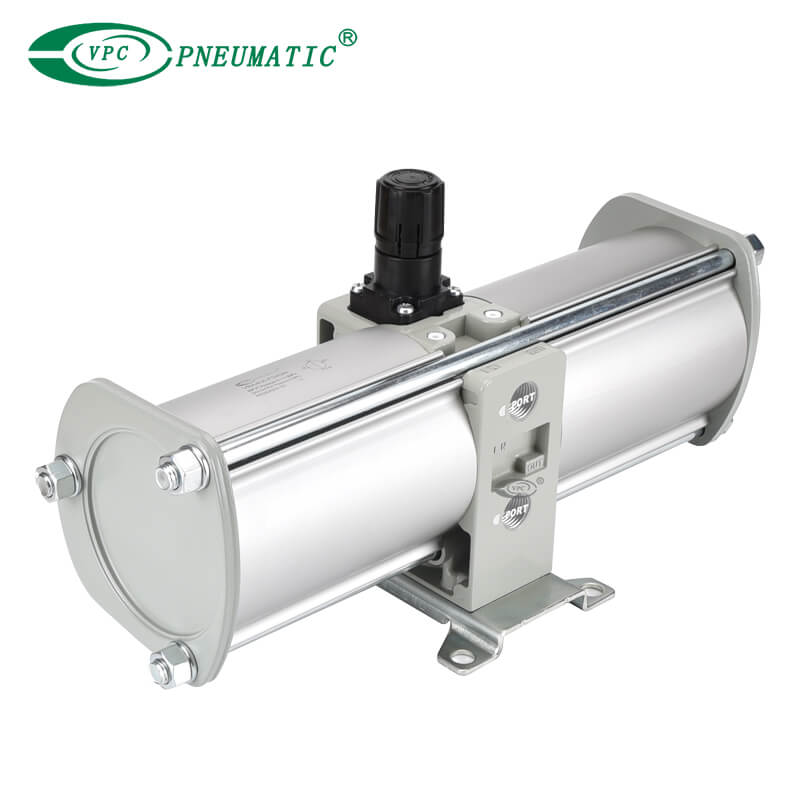

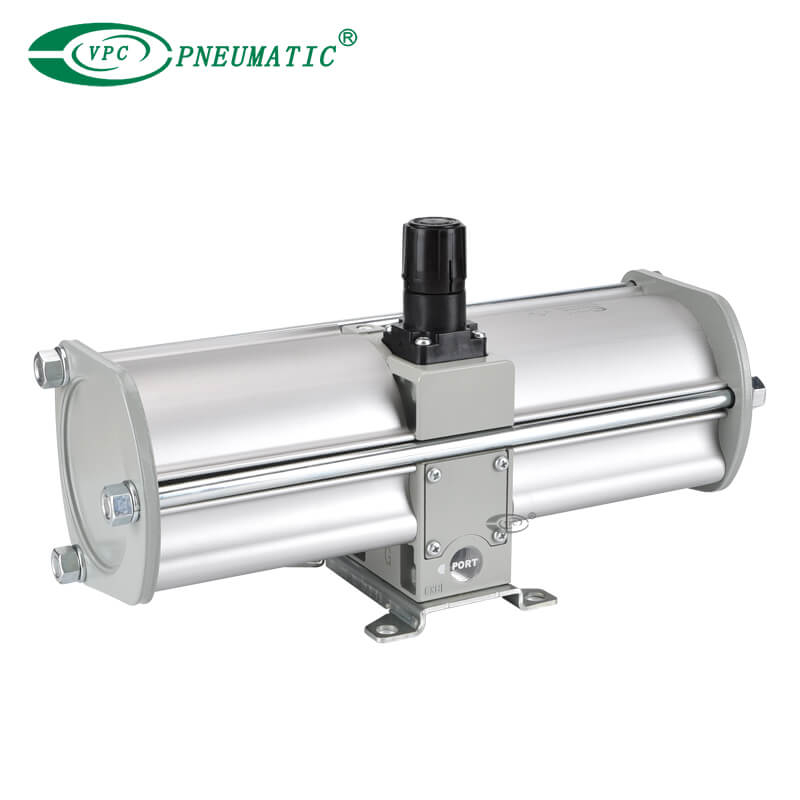

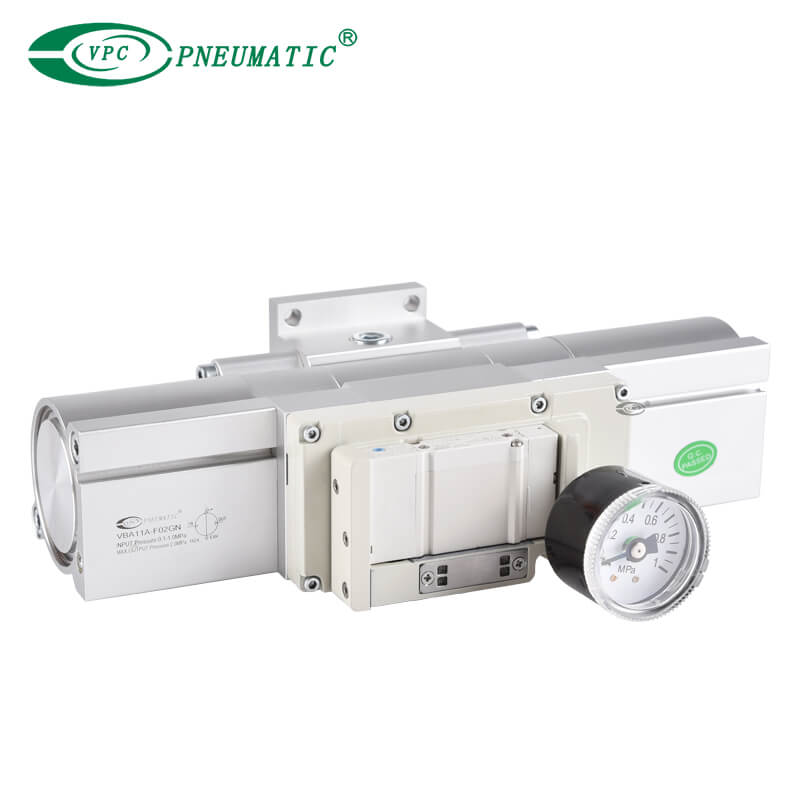

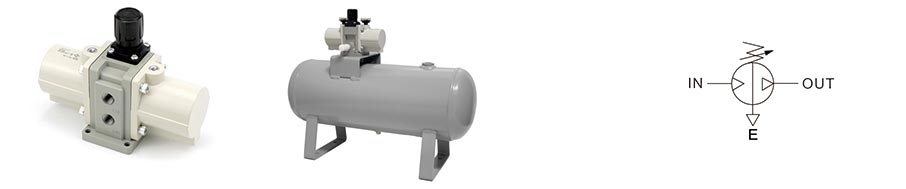

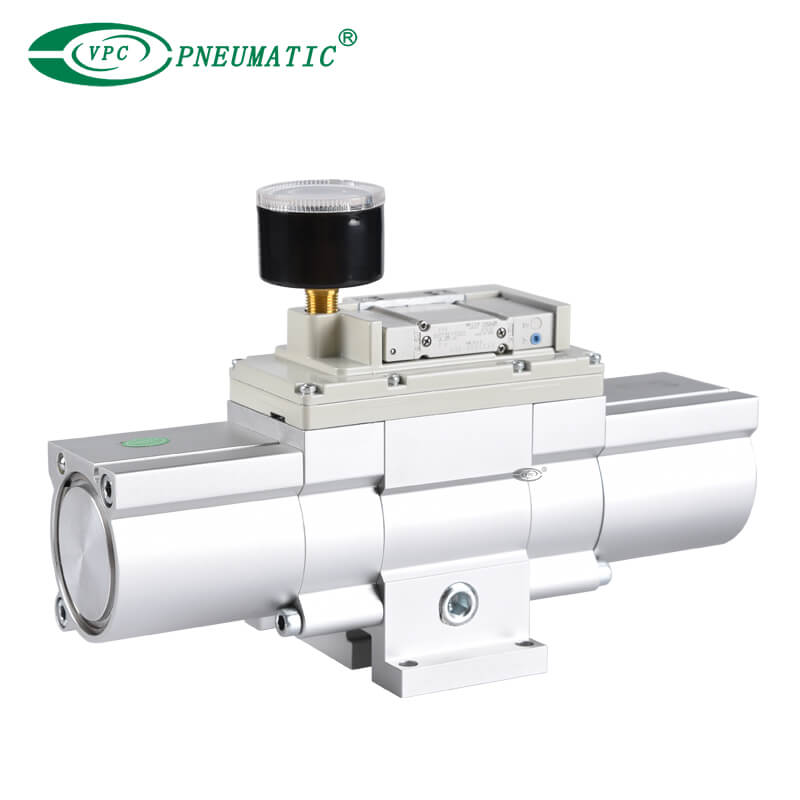

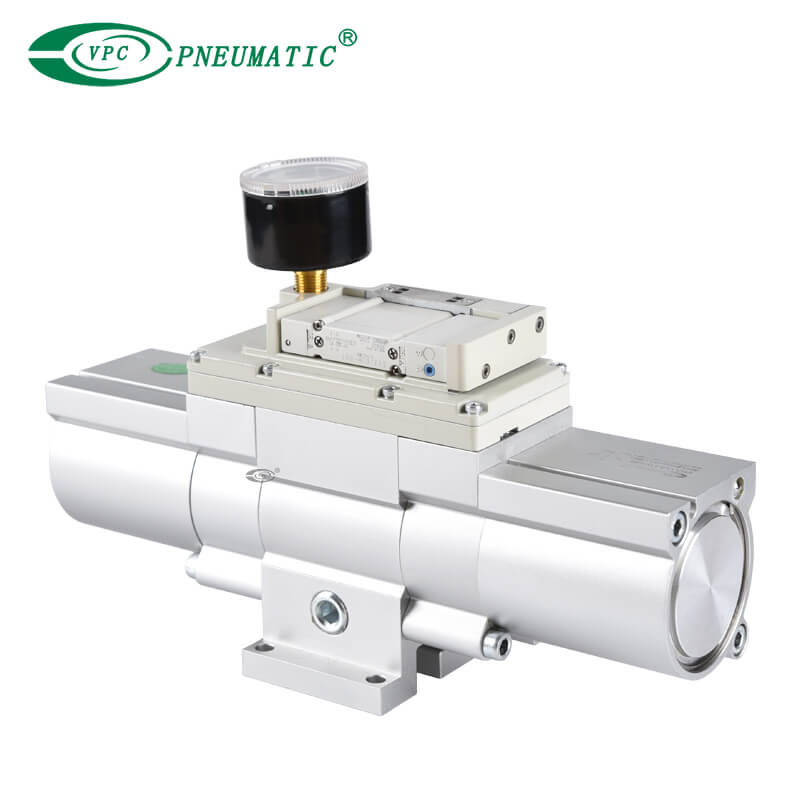

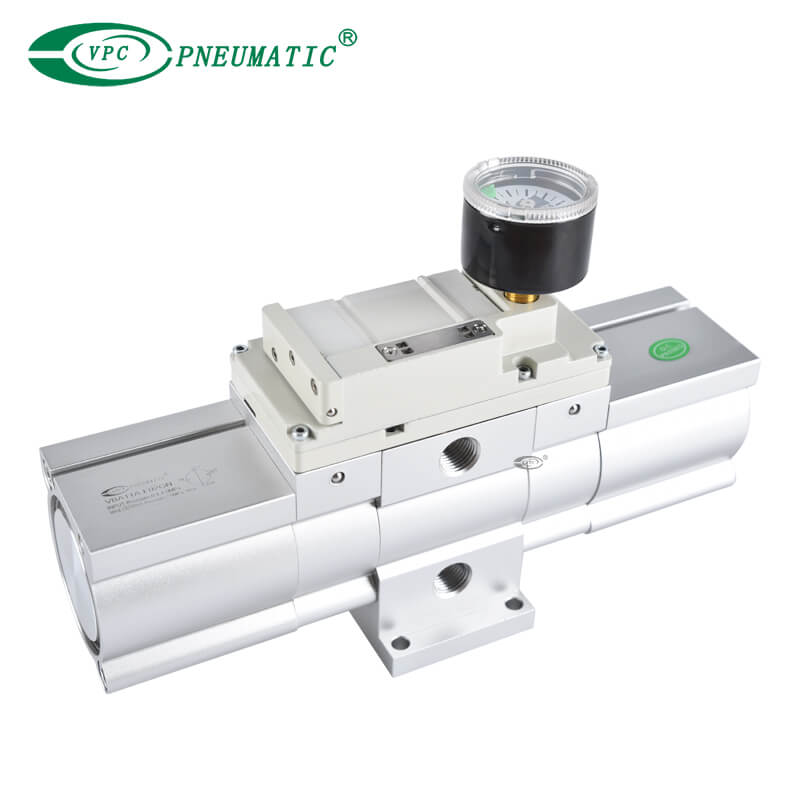

Produktbeschreibung
1. Einfache Einstellung des Ausgangsdrucks.
2. Erhöht den lokalen Leitungsdruck, ohne dass zusätzlicher Strom erforderlich ist.
3. Durch den Anschluss von Luft an eine Werksleitung kann maximal der doppelte Druck erreicht werden.(VBA11A: maximal 4 Mal)
4. Platzsparender Typ, der Lufttanks und Druckerhöhungsregler direkt verbindet.

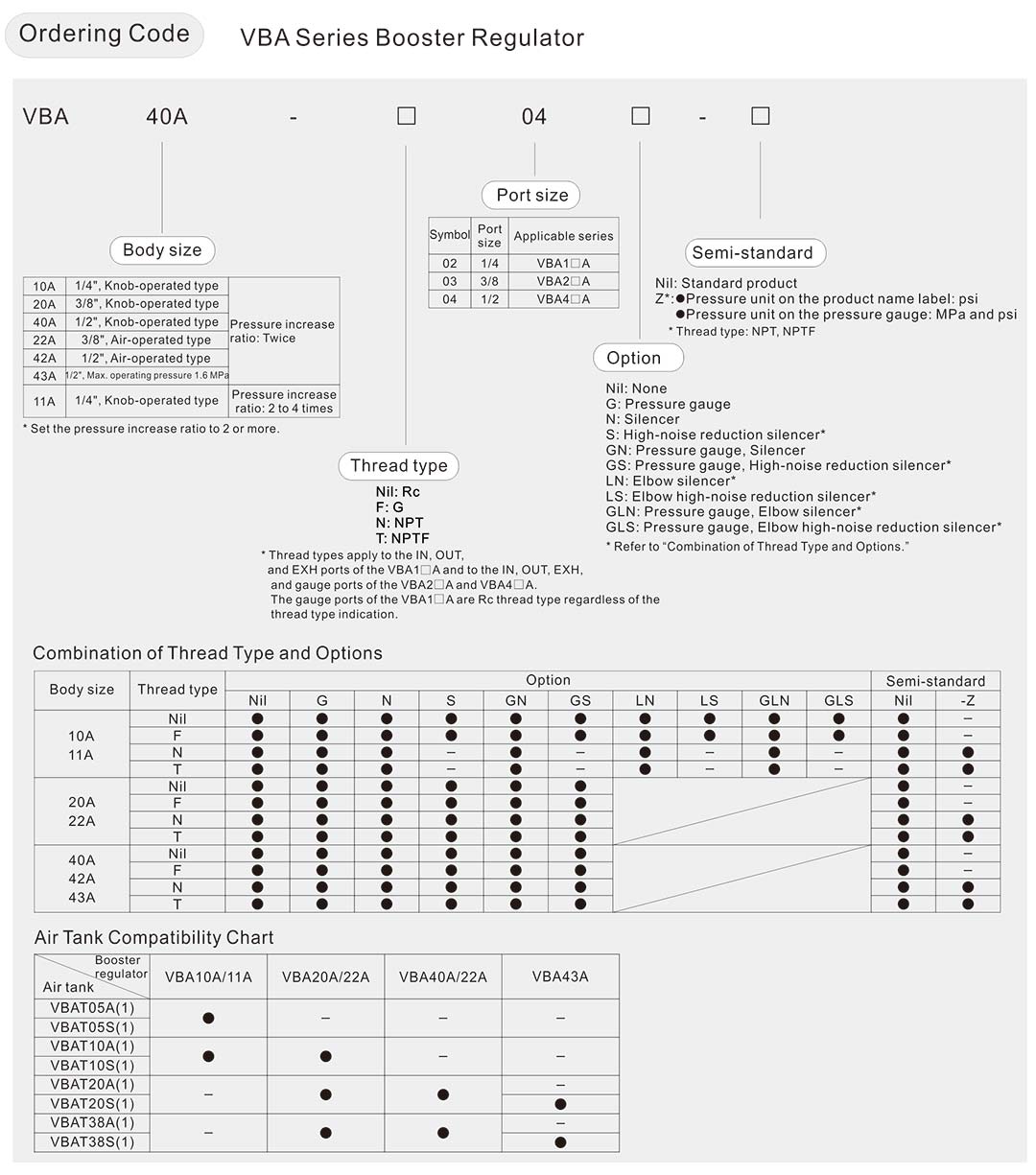

Produktspezifikationen
| Modell | VBA10A-02 | VBA20A-03 | VBA40A-04 | VBA22A-03 | VBA42A-04 | VBA43A-04 | VBA11A-02 |
| Arbeitsmedium | Druckluft | ||||||
Druckanstieg Verhältnis | Zweimal | 2 bis 4 Mal*4) | |||||
| Druckeinstellmechanismus | Knopfbetätigung mit Entlastungsmechanismus*2) | Luftbetrieben | Knopfbetätigung mit Entlastungsmechanismus*2) | ||||
Max. Durchflussrate*3) [L/min (ANR)] | 230 | 1000 | 1900 | 1000 | 1900 | 1600 | 70 |
| Druckbereich einstellen (Mpa) | 0,2 bis 2,0 | 0,2 bis 1,0 | 0,2 bis 1,6 | 0,4 bis 2,0 | |||
| Versorgungsdruckbereich (Mpa) | 0,1 bis 1,0 | ||||||
| Prüfdruck (Mpa) | 3 | 1.5 | 2.4 | 3 | |||
| Portgröße (RC) (IN/OUT: 2 Standorte) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
Größe des Manometeranschlusses (Rc) (IN/OUT: 2 Standorte) | 1/8 | ||||||
| Tankanschluss (mit Stecker)*5) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
| Umgebungs- und Flüssigkeitstemperatur (℃） | 2 bis 50 (KEIN Einfrieren) | ||||||
| Installation | Horizontal | ||||||
| Schmierung | Fett (nicht schmierend) | ||||||
| Gewicht (kg) | 0.84 | 3.9 | 8.6 | 3.9 | 8.6 | 8.6 | 0.89 |
*1) Stellen Sie sicher, dass die Luftversorgungskapazität mindestens dem Mindestbetriebsdruck (0,1 MPa) entspricht.
*2) Wenn der AUS-Druck höher ist als der am Knopf eingestellte Druck, wird der überschüssige Druck an der Rückseite des Knopfes abgelassen.
*3) Durchflussrate bei IN= OUT= 0,5 MPa.Der Druck variiert je nach Betriebsbedingungen.Siehe „Durchflusseigenschaften“.
*4) Stellen Sie das Druckerhöhungsverhältnis auf 2 oder mehr ein.
*5) Der Tankanschlussanschluss kann nicht für andere Anwendungen als die Verbindung mit VBAT verwendet werden.

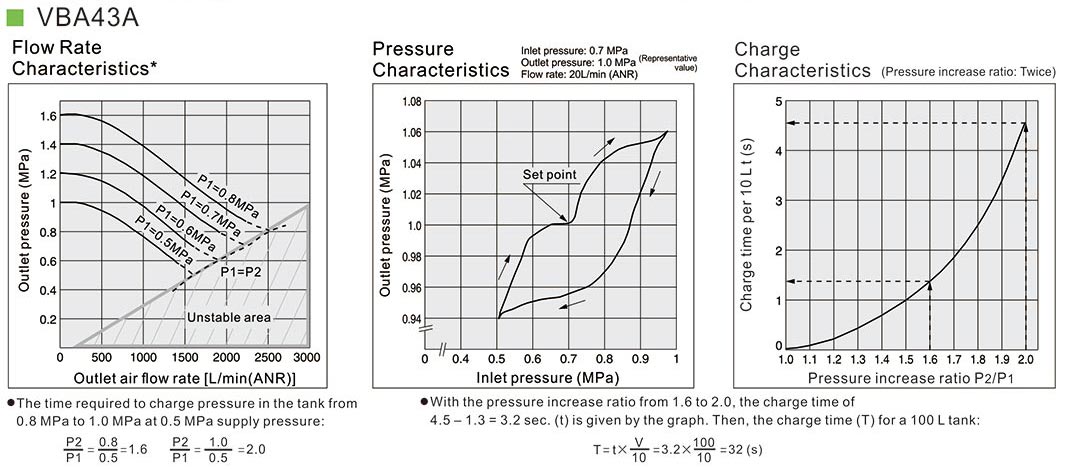

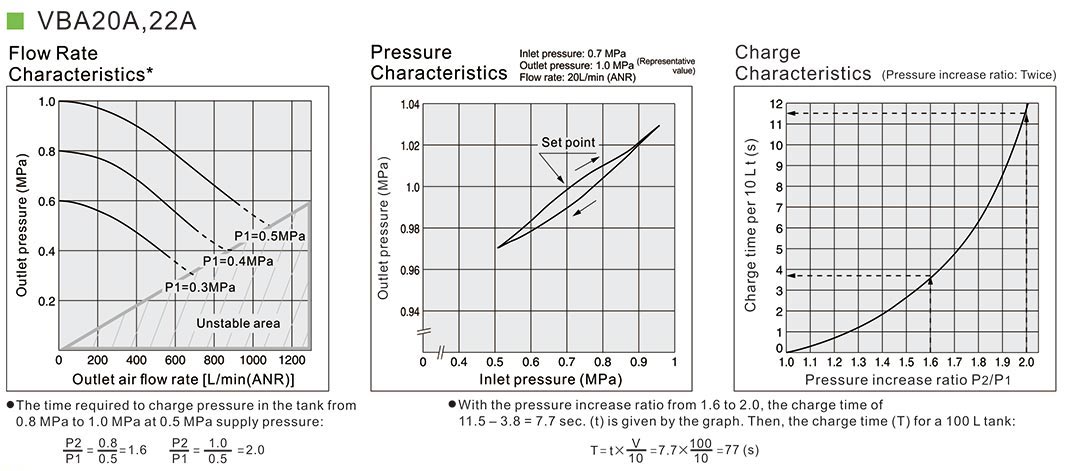

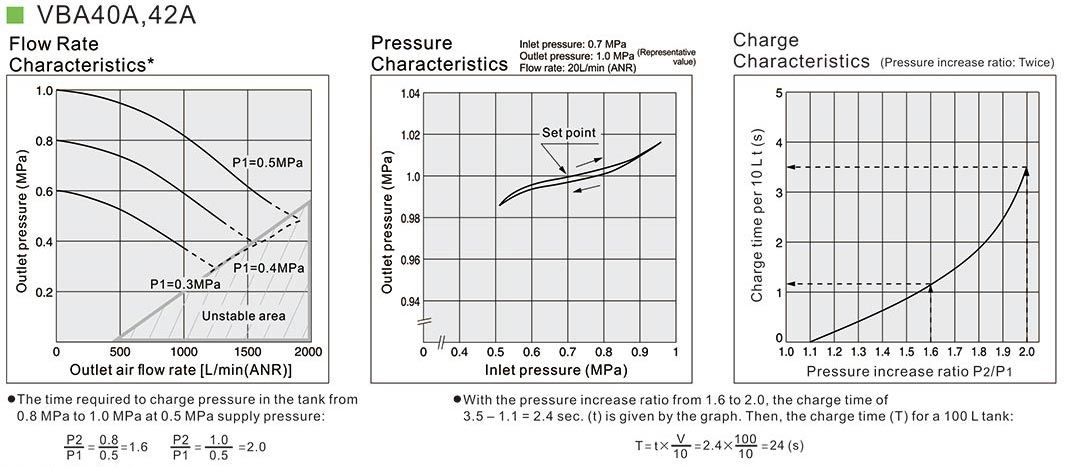

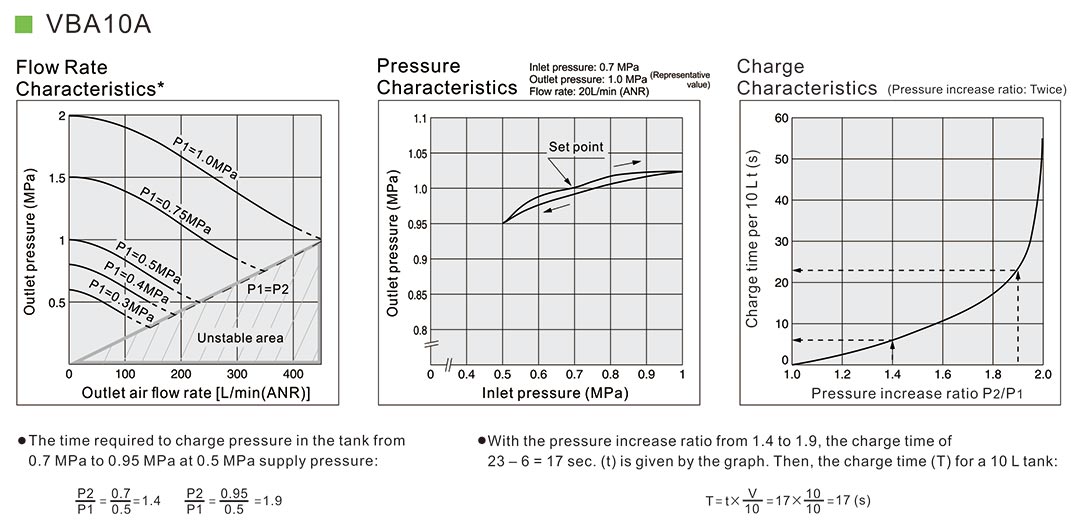

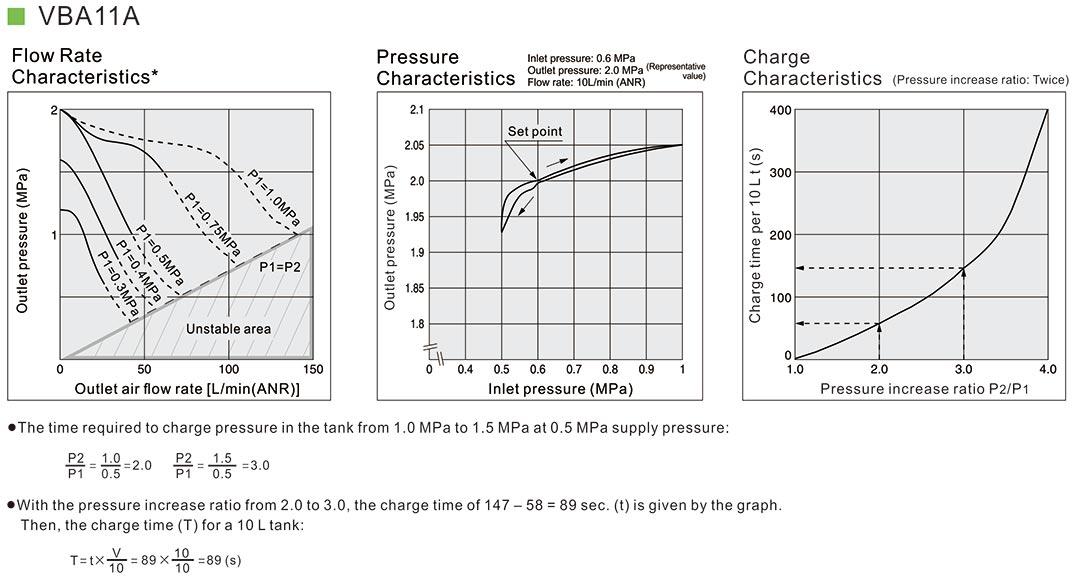

Durchgezogene Linie: Betriebsbereich
Arbeiten Sie so, dass die Durchflussrate der durchgezogenen Linie folgt, auch wenn die Luft auf der Auslassseite verbraucht ist.
Bsp.) Für den VBA10A: Wenn der Eingangsdruck 0,5 MPa und der Einstelldruck 1,0 MPa beträgt, Betrieb mit einer Auslassluftströmungsrate von 180 l/min (ANR) oder weniger.
Gepunktete Linie: Außerhalb des eingestellten Druckbereichs
P1: Eingangsdruck P2: Ausgangsdruck
* Bei Betrieb mit einer Durchflussrate, die in den instabilen Bereich (P2 < P1-Bedingungen) fällt, wie in den Diagrammen oben gezeigt, funktioniert der Booster Der Regler funktioniert möglicherweise nicht normal und kann daher den Druck nicht erhöhen.
Mit einem Tank wird die Pulsation verringert.Bei Unterdimensionierung der Auslasskapazität kann es zu Pulsationen kommen.
Bedingungen
Eingangsdruck: 0,5 MPa
Auslass-Einstelldruck: 1 MPa
Durchfluss: Zwischen 0 und max.Fließrate

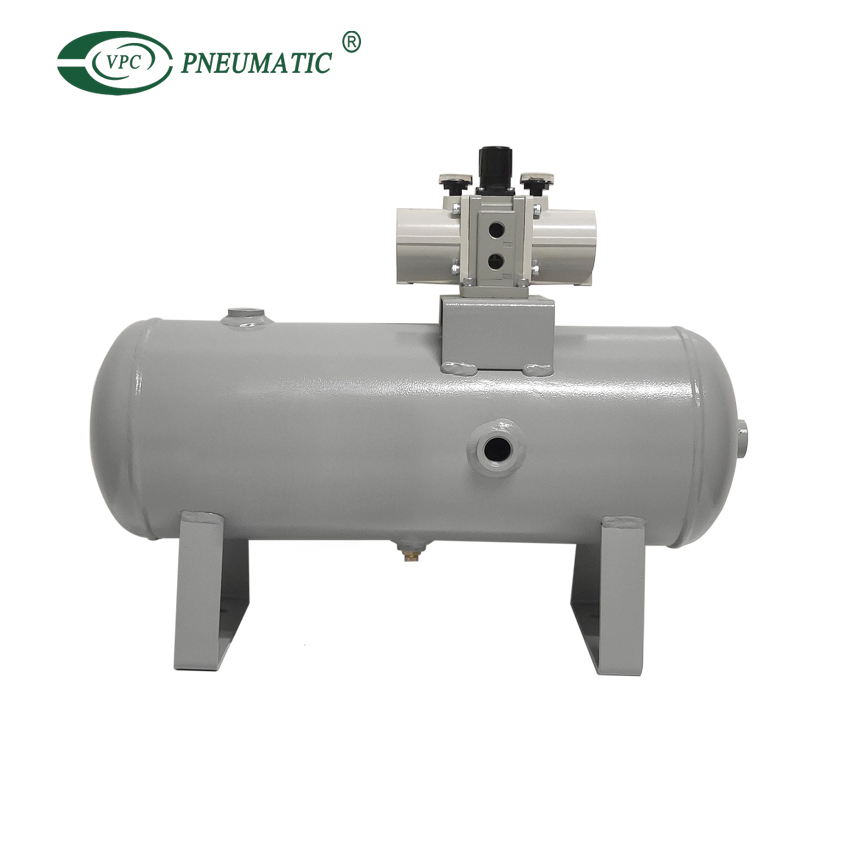

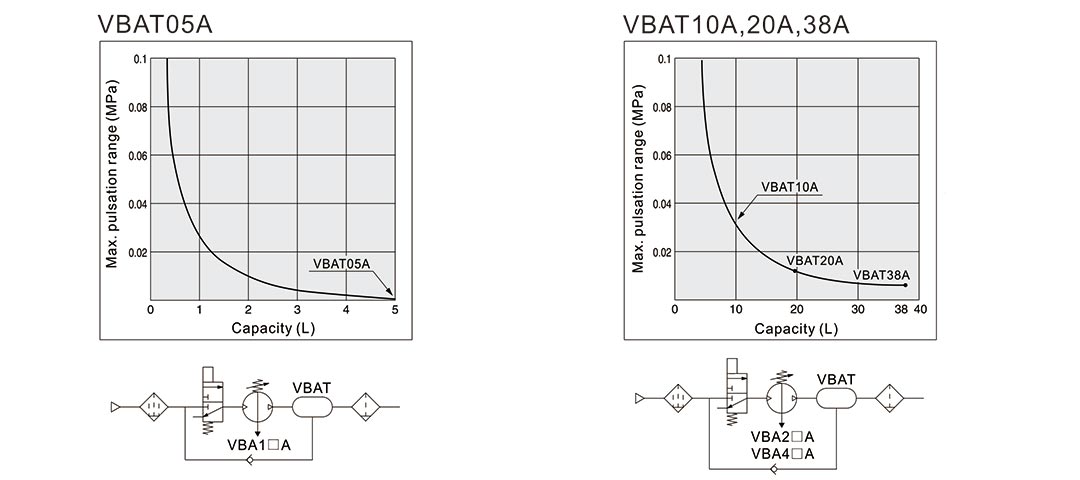

Leistung des Lufttanks
● Lindert die erzeugte Pulsation Auslassseite.
● Wenn der Luftverbrauch die Luftzufuhr übersteigt bei intermittierendem Betrieb benötigte Luft wird zur Verwendung im Tank gesammelt.
● Dies gilt nicht für Dauerbetrieb Betrieb.
● Der Betrieb mit einer Durchflussrate, die unter vorübergehenden P1 ≥ P2-Bedingungen in den instabilen Bereich fällt, kann verhindert werden, wenn die Auslassseitige Luft wurde verbraucht.
Ersatzteile/Kit-Nr
Geben Sie eine Bestellung mit der folgenden gültigen Kit-Nummer auf.
| Modell | VBA10A | VBA20A | VBA40A | VBA22A | VBA42A | VBA43A | VBA11A |
| Kit-Nr. | KT-VBA10A-1 | KT-VBA20A-1 | KT-VBA40A-1 | KT-VBA22A-1 | KT-VBA42A-1 | KT-VBA43A-1 | KT-VBA11A-20 |

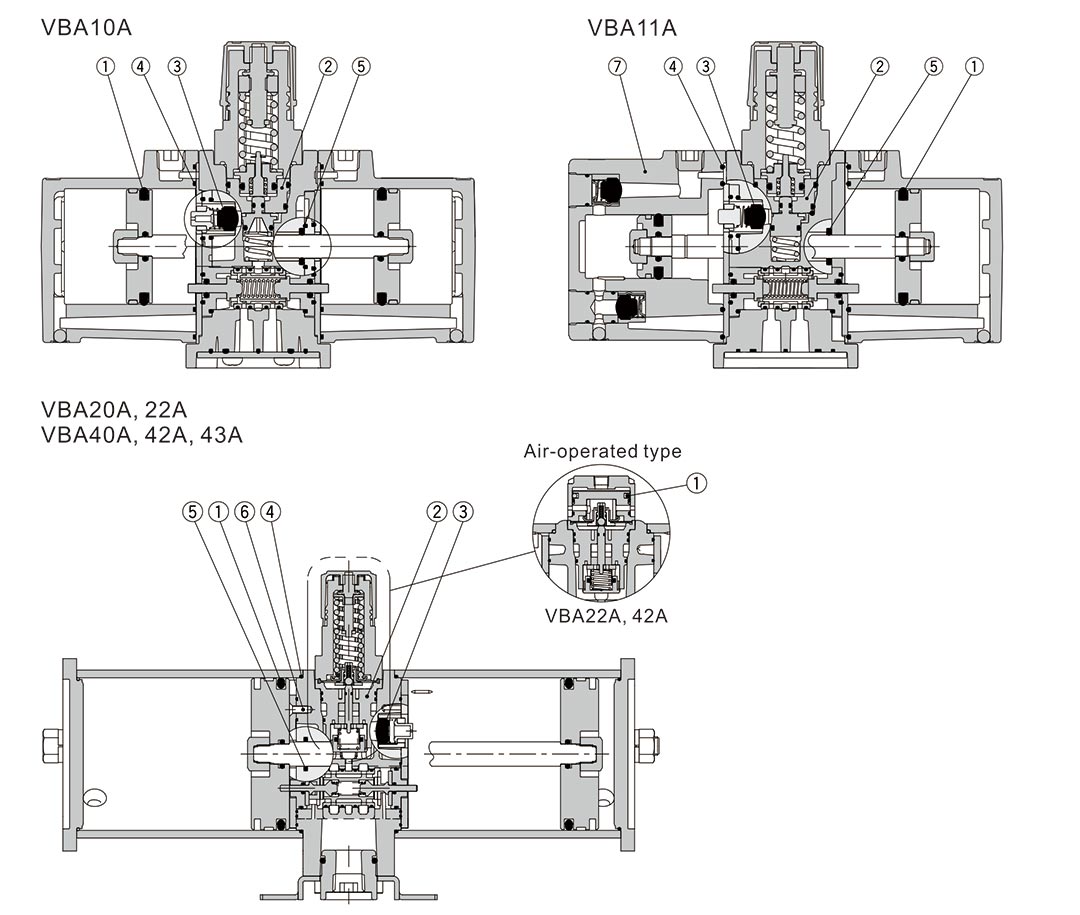

Der Bausatz enthält die Teile von ① Zu ⑦ und eine Fettpackung.
| NEIN. | Modell | VBA10A | VBA20A | VBA40A | VBA22A | VBA42A | VBA43A | VBA11A |
| Menge | ||||||||
| 1 | Kolbendichtung | 2 | 2 große 1 kleine | 2 | Je 1 groß und klein | |||
| 2 | Gouverneursversammlung | 1 | ||||||
| 3 | Rückschlagventil | 4 | 2 | |||||
| 4 | Dichtung | 2 | ||||||
| 5 | Stangendichtung | 1 | ||||||
| 6 | Befestigungsschraube | - | 8 | 12 | 8 | 12 | - | |
| 7 | Abdeckung C-Baugruppe | - | 1 | |||||
| - | Dichtung Pack | 1 | 2 | 1 | 2 | 1 | ||

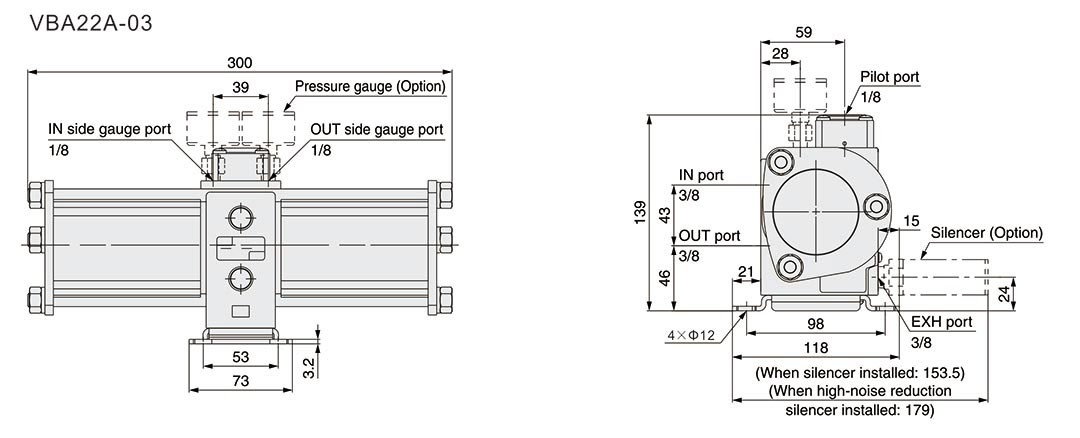

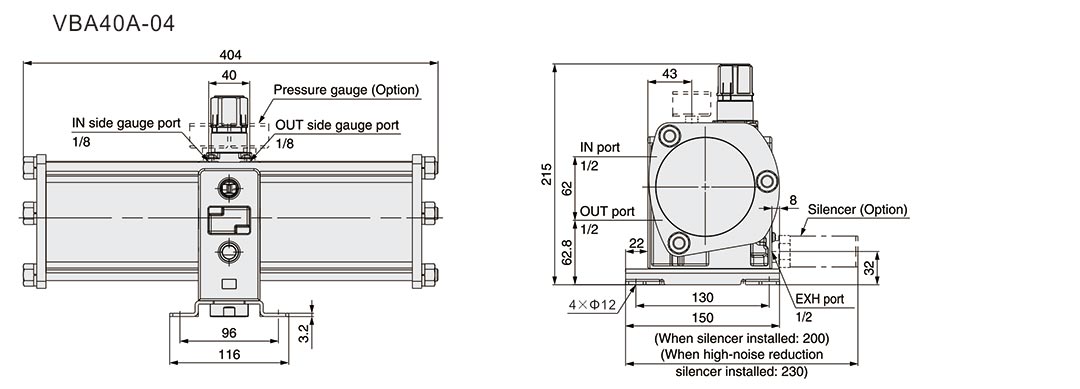

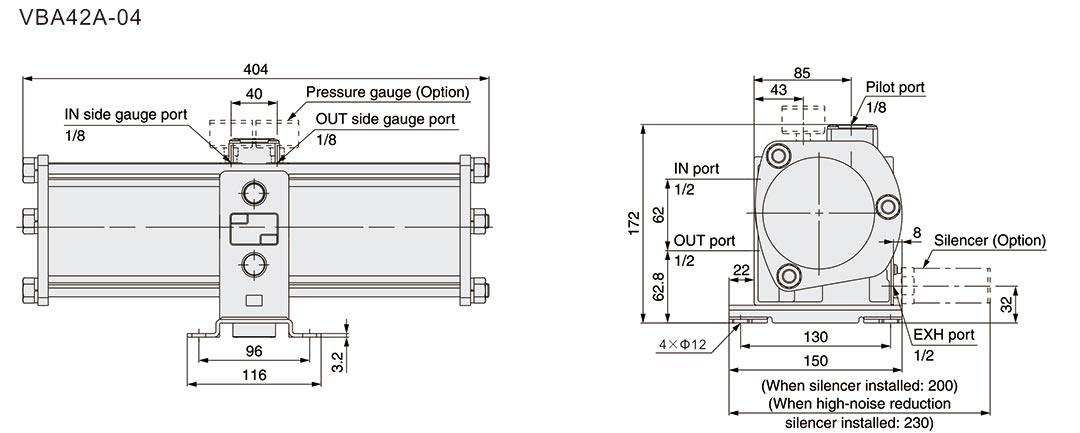

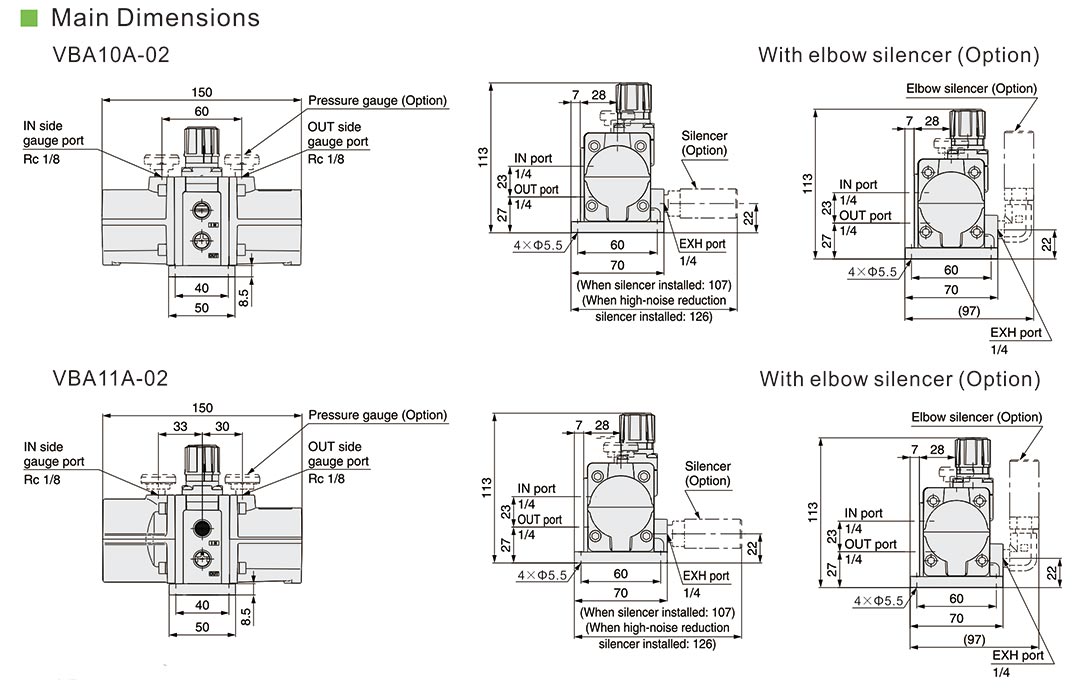

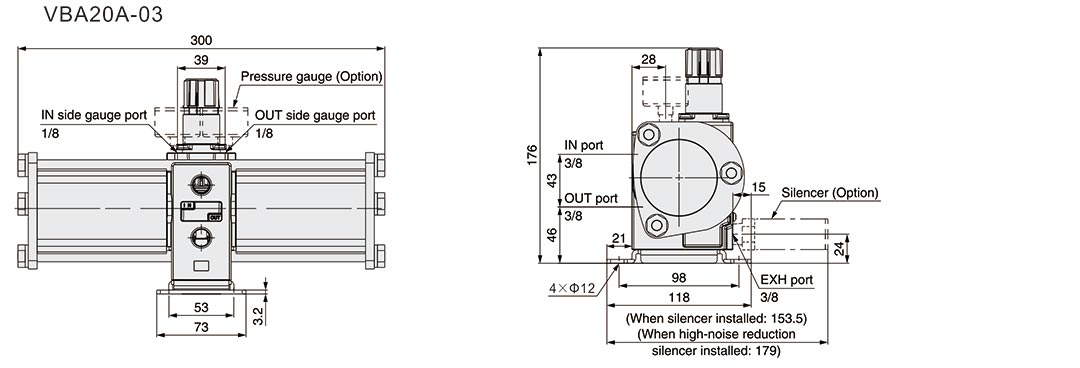

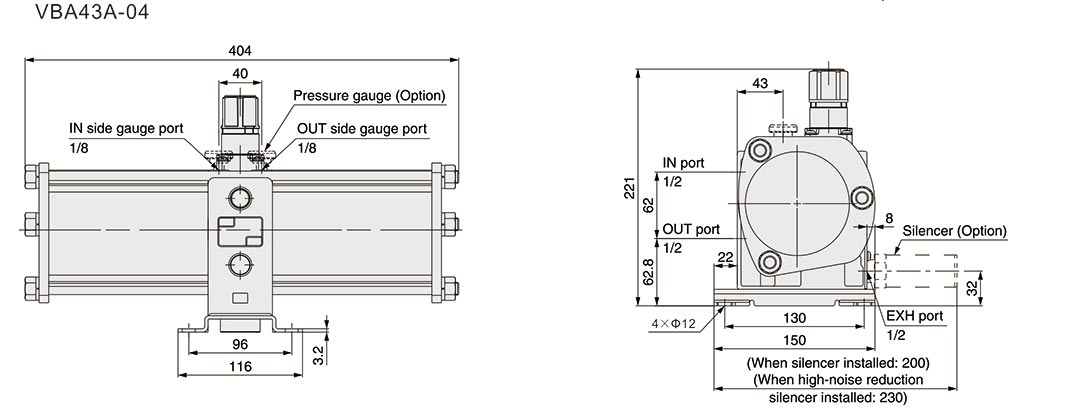

Hauptabmessungen
* Für detaillierte Abmessungen, Spezifikationen und Lieferzeiten wenden Sie sich bitte an VPC.
