| Durchgangsdurchmesser : | |
|---|---|
| Arbeitsdruck: | |
| Arbeitsmedium: | |

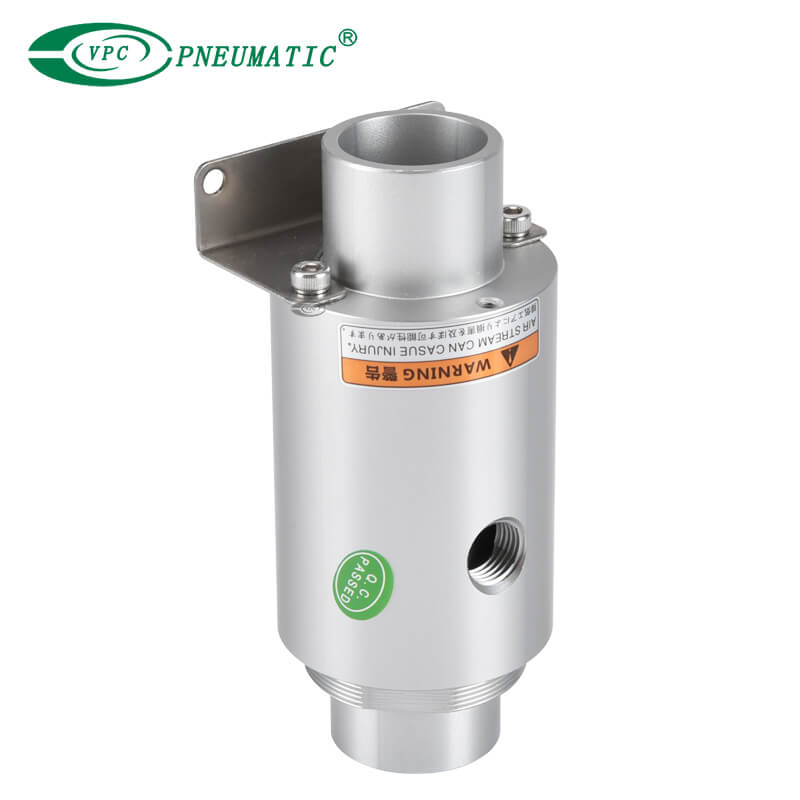

Produktbeschreibung
1. Durch die Zufuhr von Druckluft ist eine große Blas- und Vakuumdurchflussrate verfügbar.
2. Ein Blasvolumenstrom, der das Vierfache der Zuluft beträgt.
3. Eine Vakuumdurchflussrate, die dreimal so hoch ist wie die der Zuluft.
4. Großer Durchgangsdurchmesser zum Absaugen von Bearbeitungsspänen, Partikeln usw. verfügbar.
5. Wartungsfrei.

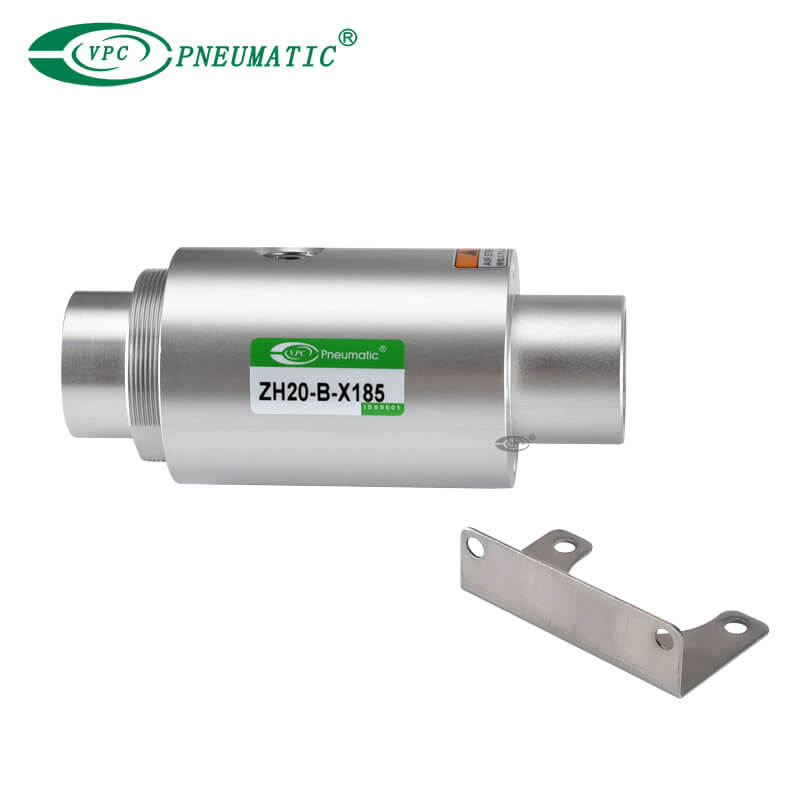

6. Montagehalterung verfügbar.
7. Anwendungsbeispiele.
Blasen: Wegblasen von Wassertropfen und Bearbeitungsspänen.
Vakuum: Absaugen des Rauchs beim Löten.Fördern von Materialien wie Pellets oder feinen Partikeln.
Produktspezifikationen
| Modell | ZH10 | ZH20 | ZH30 | ZH40 |
| Arbeitsmedium | Luft | |||
| Dichtungsmaterial | NBR | |||
| Halterungsmaterial | Stahl | |||
| Schlauchbandmaterial | Edelstahl | |||
| Durchgangsdurchmesser (mm) | Φ13 | Φ21,6 | Φ30 | Φ42 |
| C [dm³/(s·bar)] (Wirksame Fläche [mm²])* | 0,49 (2,46) | 1,04 (5,19) | 1,97 (9,86) | 3,69 (18,47) |
| Arbeitsdruck | 0 bis 0,7 MPa | |||
| Arbeitstemperatur | -5 bis 80 ℃ (ohne Gefrieren oder Kondensation) | |||
| Halterungsmontage | ZH-BK1-10-A | ZH-BK1-20-A | ZH-BK1-30-A | ZH-BK1-40-A |
* Der C-Wert sowie die effektive Fläche sind theoretische Werte.
▲ Warnung
1. Da angesaugte Materie zusammen mit den Abgasen ausgestoßen wird, richten Sie die Abgasöffnung nicht auf Personen oder Geräte.
2. Nicht in einer Atmosphäre verwenden, in der korrosive Gase, Chemikalien, Meerwasser oder Wasserdampf vorhanden sind oder in der ein direkter Kontakt damit besteht.

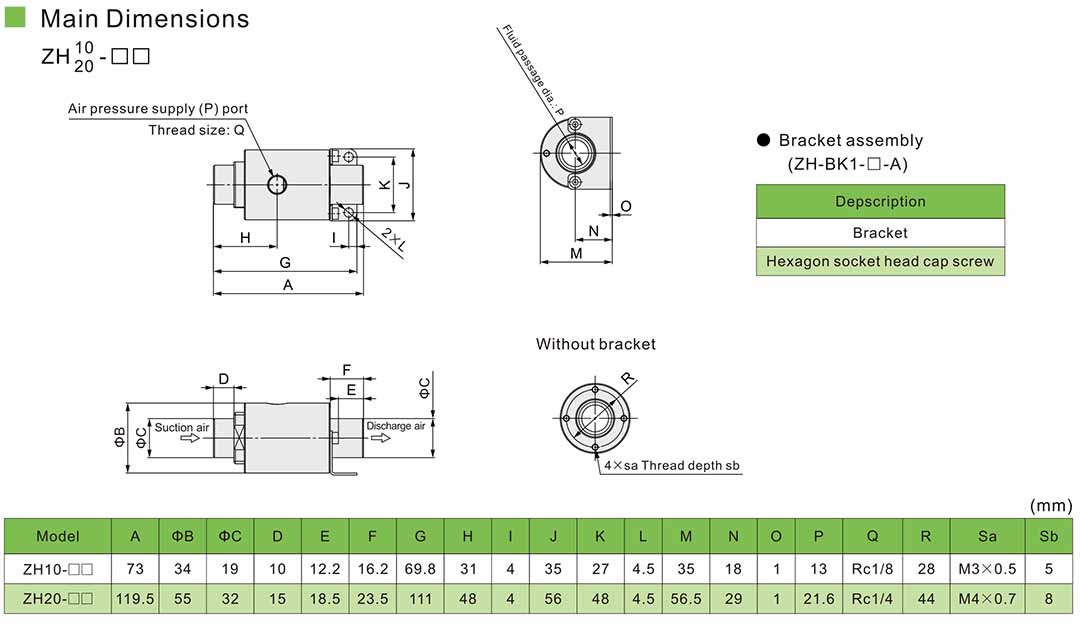

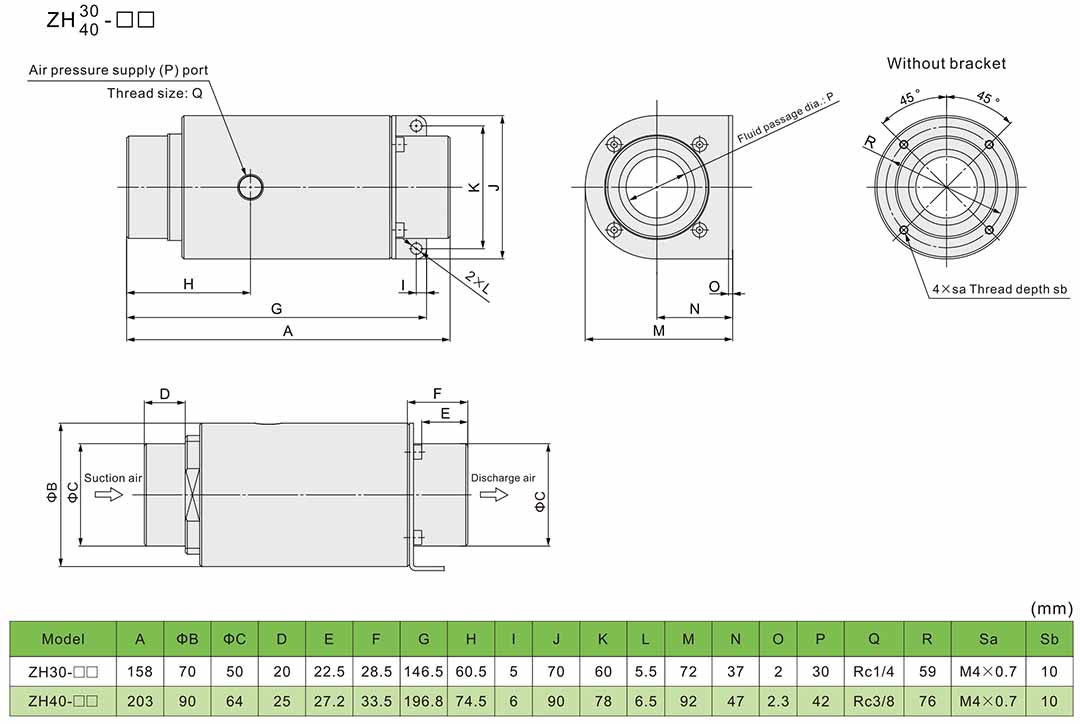

Hauptabmessungen
