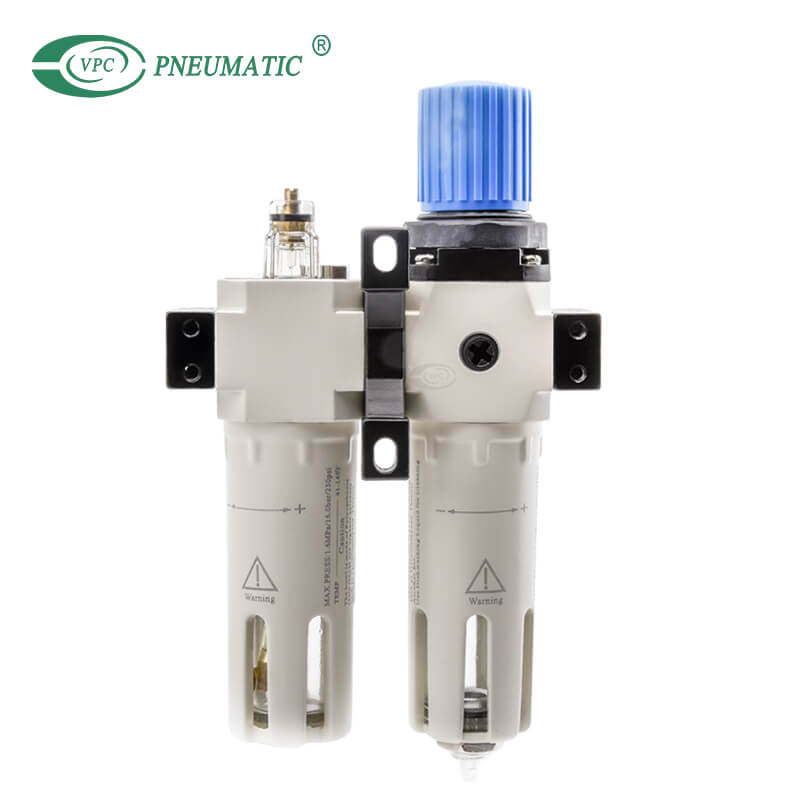

FRL-Kombinationen der VFC-Serie

Anteil an:
-Der VFC bestand aus VFR und VL, jede Einheit kann separat bestellt werden.
-Der VF mit Wasserabscheider reinigt die Druckluft von flüssigem Öl, Kondenswasser und Schmutzpartikeln. Für spezielle Anwendungen kann das 20 μm-Filterelement durch ein 5 μm-Filterelement ersetzt werden.Der VR behält trotz Schwankungen des Leitungsdrucks und der verbrauchten Luftmenge einen konstanten Betriebsdruck bei.
-Der Proportionalöler fügt der gefilterten Luft eine geregelte Ölmenge hinzu.Der strömungsproportionale Ölnebelanteil und Öl können während des Betriebes zugegeben werden.Die Öltropfrate wird durch die einstellbare Schraube gesteuert.Normalerweise sind 1 bis 12 Tropfen/1000 l Luft ausreichend.

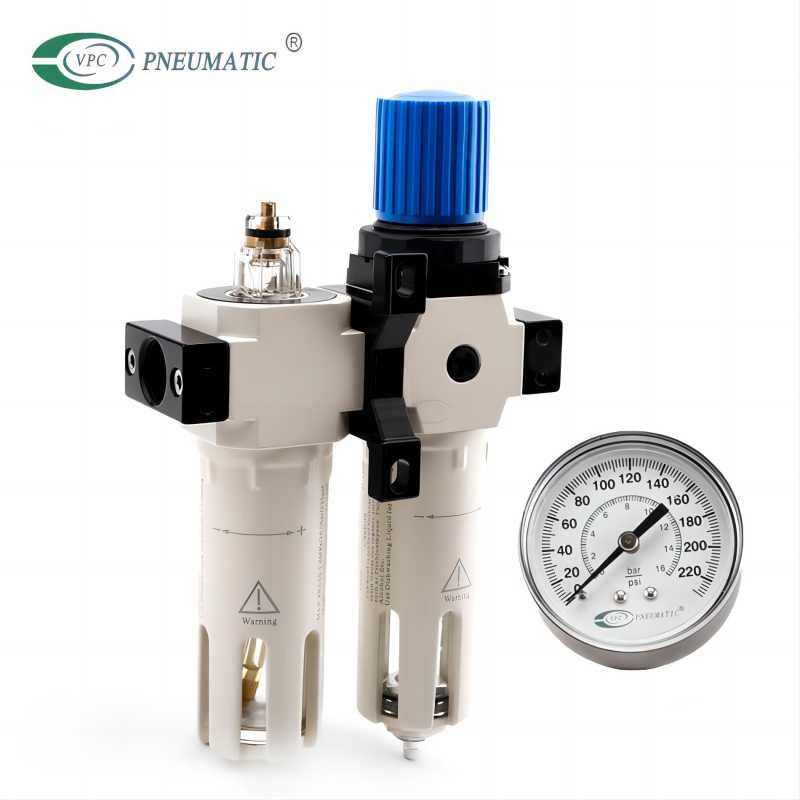

  • VFC400-08
  • VPC Pneumatic
  • 8421399000
Arbeitsmedium:
Arbeitstemperatur:
Druckeinstellungsbereich:
Filterpräzision:
Schüsselmaterial:
Verfügbarkeitsstatus:

Produktbeschreibung

Produkteigenschaft

Der VFC bestand aus VFR und VL, jede Einheit kann separat bestellt werden.

* Das VF mit Wasserabscheider reinigt die Druckluft von flüssigem Öl, Kondenswasser und Schmutzpartikeln.Für spezielle Anwendungen,  ein 20μm Filterelement kann durch ein 5μm Filterelement ersetzt werden.

* Das VR hält trotz Schwankungen des Leitungsdrucks und der verbrauchten Luftmenge den Eingangsdruck konstant.

* Der Proportionalöler fügt der gefilterten Luft eine geregelte Ölmenge hinzu.Der Ölnebelgehalt ist proportional zum Durchfluss

und Öl kann während des Betriebs nachgefüllt werden.Die Öltropfrate wird durch die einstellbare Schraube gesteuert.Normalerweise 1 bis 12 Tropfen/1000 l

Luft reicht.

Notiz

* Der maximale Druck für den automatischen Kondensatablass der V-Serie beträgt 0,8 MPa.

* Der maximale Druck für den Niederdrucktyp beträgt 0,4 MPa.

* G-, PT- und NPT-Gewinde sind verfügbar.


Symbol

frl-Einheit im pneumatischen System

Produktspezifikationen

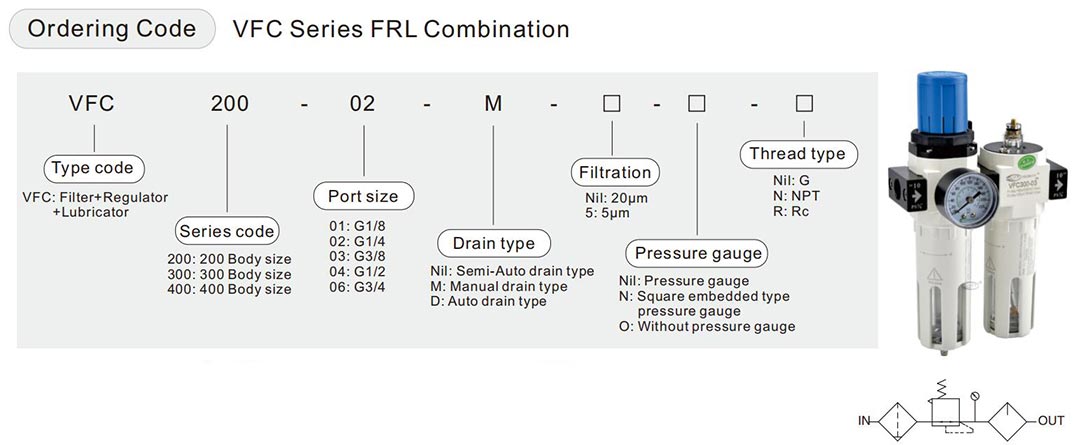

Modell

VFC200-06VFC200-08VFC400-08VFC400-10VFC400-15VFC600-20VFC600-25
ArbeitsmediumSaubere Luft (40 μm Filterung)
HafenbohrungG1/8G1/4G1/4G3/8G1/2G3/4G1
Filterpräzision25 μm oder 5 μm
Beweisdruck

0,15 bis 0,8 MPa (20 bis 116 psi)/0,15 bis 1,2 MPa (20 bis 174 psi)

max.Arbeitsdruck1,0 MPa (145 psi)/1,6 MPa (230 psi)
Min.Arbeitsdruck0,8 MPa (116 psi)/1,0 MPa (230 psi)
Arbeitstemperatur5 bis 60℃
Fassungsvermögen der Ablaufschüssel15cc80cc230 ccm
Fassungsvermögen der Ölschüssel30cc160 ccm380 ccm
Gleitmittel empfehlenISO VG 32 oder gleichwertig
BildenFilterreglereinheitVFR200-06VFR200-08VFR400-08VFR400-10VFR400-15VFR600-20VFR600-25
SchmiereinheitVL200-06VL200-08VL400-08VL400-10VL400-15VL600-20VL600-25

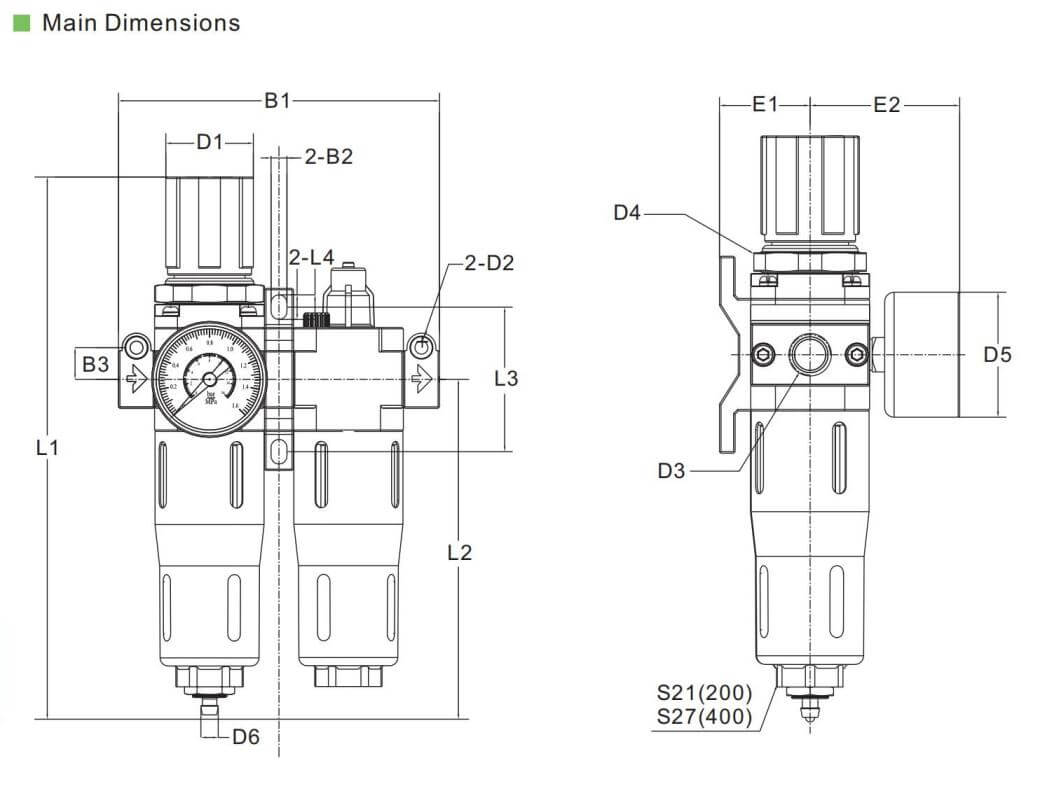

Hauptabmessungen

pneumatische Steuerungssysteme

Luftfilter-Regler-Öler

Pneumatische FRL-Größentabelle

Produkt-FAQ

Q1.Was ist eine FRL-Einheit?

Eine FRL-Einheit besteht aus einem Filter (F), einem Regler (R) und einem Öler (L).Diese einzelnen Einheiten können zu einer Einheit kombiniert werden, um saubere Luft in einem pneumatischen System zu gewährleisten.Es ist auch möglich, jede Komponente einzeln zu verwenden.


Q2.Was ist die FRL-Einheit, um ihre Funktionsweise und Funktion zu erklären?

Druckluft, die pneumatischen Systemen zugeführt wird, kann oft verunreinigt, unter Überdruck stehen oder nicht geschmiert sein.Hier kommen Filterregler-Ölereinheiten ins Spiel. FRL-Einheiten werden verwendet, um Schäden an nachgeschalteten Geräten zu vermeiden, indem sichergestellt wird, dass die an Kraftmaschinen gelieferte Druckluft kontaminationsfrei ist.


Q3.Wie wähle ich eine FRL-Einheit aus?

In den meisten Fällen würden Sie zwischen FRL-Einheiten mit 2 oder 3 Stufen wählen.Wussten Sie, dass beide Lösungen die gleiche Aufgabe erfüllen können?Beide Lösungen liefern die gleichen drei 3 Funktionen (Regelung, Filterung, Schmierung).Die Hauptunterschiede zwischen diesen beiden Arten von FRLs sind Ästhetik und Kompaktheit.


Q4.Welches Öl wird in FRL verwendet  Einheit?

Schmiermittel einfüllen.  Verwenden Sie für die Schmiervorrichtung Turbinenöl ISO VG 32.Trennen Sie die Luftzufuhr.Entfernen Sie zuerst die Ölschale und füllen Sie Öl unter den maximalen Füllstand ein.Ziehen Sie den Stopfen nach unten und drehen Sie die Ölschale zu beiden Seiten, um sie zu entfernen.


Mehr darüber lernen FRL-Einheiten, wenden Sie sich bitte an VPC!
