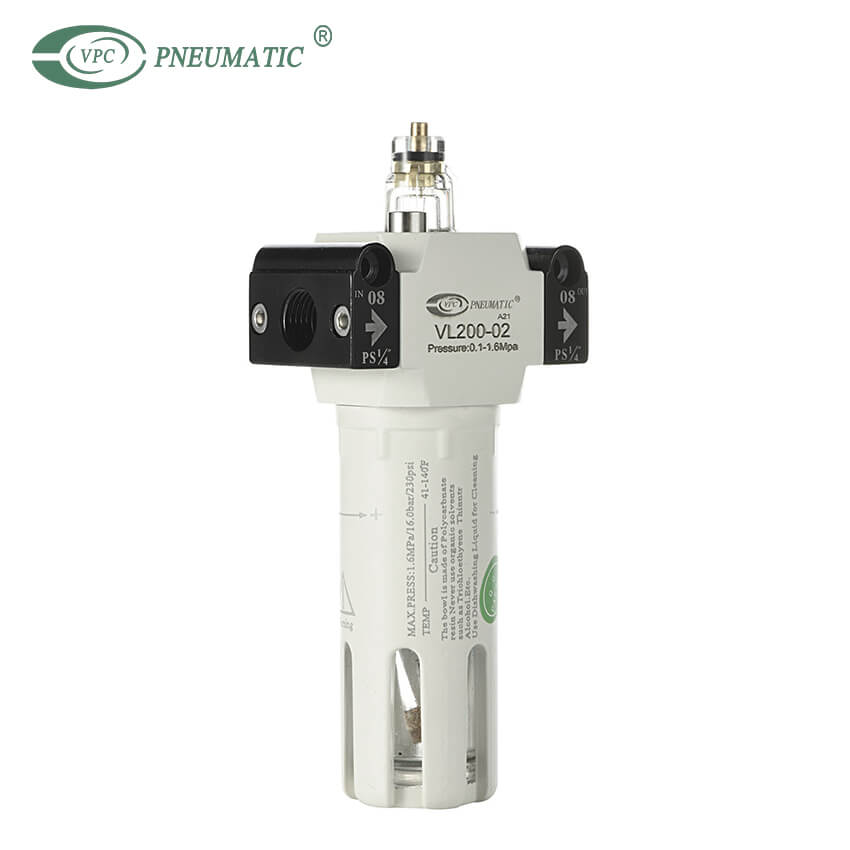

Schmierstoffgeber der VL-Serie

Anteil an:
* Der Direktöler mit konstanter Dichte fügt der Druckluft eine geregelte Ölmenge hinzu.Ein Ventil hält den Ölnebelgehalt proportional zum komprimierten Ölstrom aufrecht.
* Der Druckabfall tritt auf, wenn der Luftstrom durch einen Sichtölbecher Öl aus der Schale zum Sichtölanzeiger fördert.Der Tropfen des Öls fließt beim Zerstäuben in den Luftkanal.
* Die Öltropfrate wird über die Regulierschraube geregelt.Normalerweise sind 1 bis 12 Tropfen/1000 l Luft ausreichend.
  • VL400-08
  • VPC Pneumatic
  • 8421399000
Arbeitsmedium:
Arbeitstemperatur:
Druckeinstellungsbereich:
Filterpräzision:
Schüsselmaterial:
Verfügbarkeitsstatus:

Produktbeschreibung

 Produkteigenschaft

* Der Direktöler mit konstanter Dichte fügt der Druckluft eine geregelte Ölmenge hinzu.Ein Ventil hält den Ölnebelgehalt proportional zum komprimierten Ölstrom aufrecht.

* Der Druckabfall tritt auf, wenn der Luftstrom durch einen Sichtölbecher Öl aus der Schale zum Sichtölanzeiger fördert.Der Tropfen des Öls fließt beim Zerstäuben in den Luftkanal.

* Die Öltropfrate wird über die Regulierschraube geregelt.Normalerweise sind 1 bis 12 Tropfen/1000 l Luft ausreichend.


Notiz

* G-, PT- und NPT-Gewinde sind verfügbar.

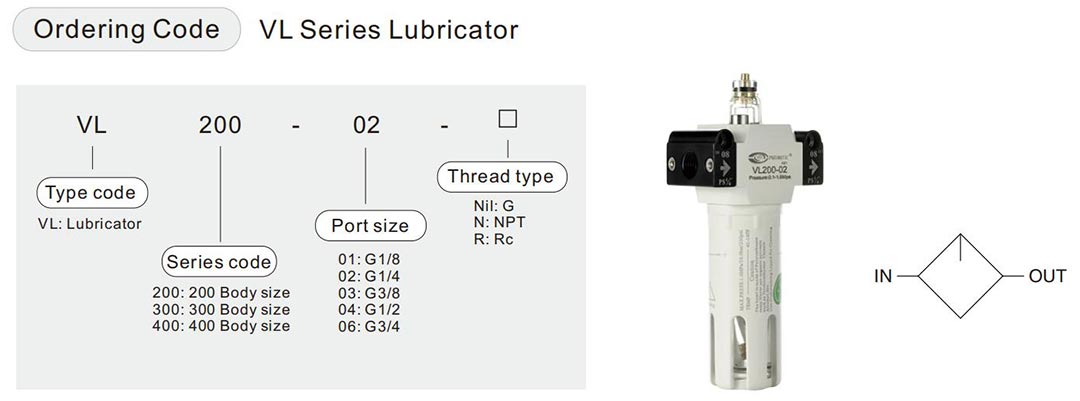

 Symbol

Symbol für pneumatische Schmiervorrichtung


Produktspezifikationen

Modell

VL200-06VL200-08VL400-08VL400-10VL400-15VL600-20VL600-25
ArbeitsmediumSaubere Luft (40 μm Filterung)
HafenbohrungG1/8G1/4G1/4G3/8G1/2G3/4G1
Filterpräzision25 μm oder 5 μm
Beweisdruck

0,15 bis 0,8 MPa (20 bis 116 psi)/0,15 bis 1,2 MPa (20 bis 174 psi)

max.Arbeitsdruck1,0 MPa (145 psi)/1,6 MPa (230 psi)
Min.Arbeitsdruck0,8 MPa (116 psi)/1,0 MPa (230 psi)
Arbeitstemperatur5 bis 60℃
Fassungsvermögen der Ablaufschüssel15cc80cc230 ccm
Gleitmittel empfehlenISO VG 32 oder gleichwertig

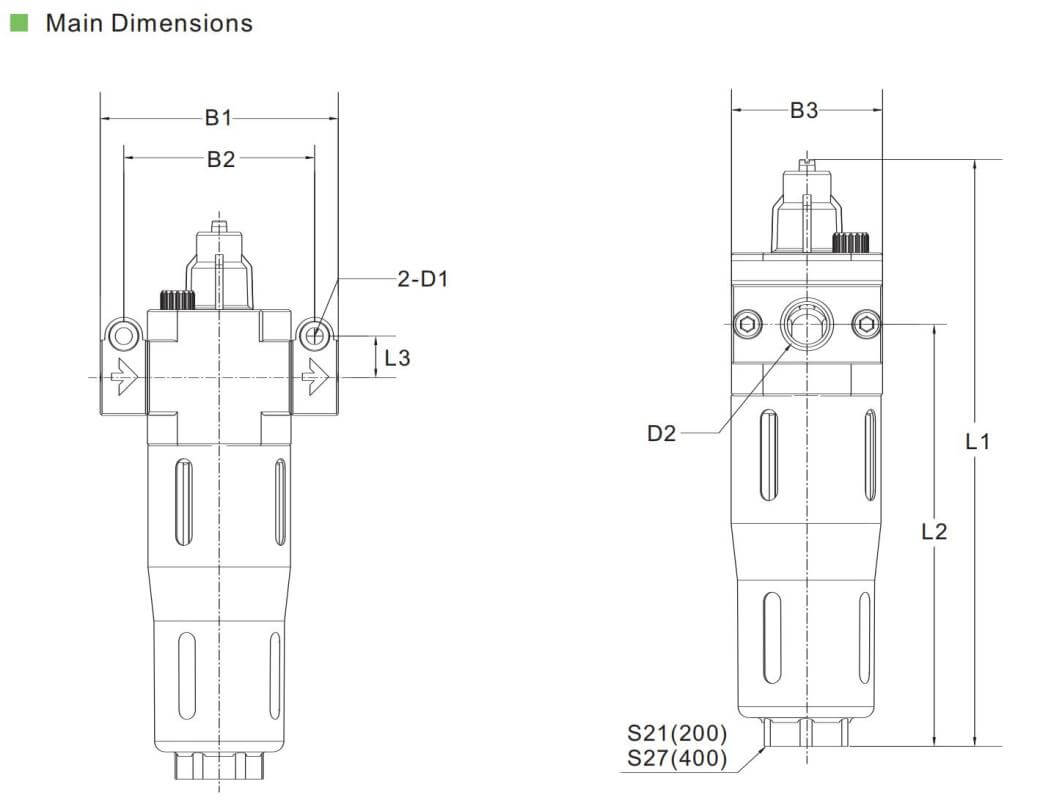

Hauptabmessungen

LuftleitungsölerLuftfilter-Ölerpneumatischer Schmierstoffgeber

Produkt-FAQ

Q1.Was ist eine FRL-Einheit?

Ein FRL-Einheit besteht aus Filter (F), Regler (R) und Öler (L).Diese einzelnen Einheiten können zu einer Einheit kombiniert werden, um saubere Luft in einem pneumatischen System zu gewährleisten.Es ist auch möglich, jede Komponente einzeln zu verwenden.


Q2.Wozu dient ein Luftöler?

Ein Schmiergerät für ein pneumatisches System  Schmiert interne Arbeitsteile von pneumatischen Werkzeugen und Komponenten, einschließlich Betätigungszylindern, Ventilen und Motoren.Das Gerät injiziert einen Ölstrom in die Luftleitung und stellt sicher, dass sie jederzeit auf optimalem Niveau arbeitet.


Q3.Was sind die Beispiele für Luftöler?

Luftöler gibt es in zwei Arten – Ölnebel und Mikronebel.Standardeinheiten sind Mikronebel, da dies den besten zerstäubten Nebel ergibt.Ölnebelgeräte werden nur an Maschinenschlitten eingesetzt, wo große Mengen an Schmierung erforderlich sind.


Q4.Wo platziert man den Luftöler in einem pneumatischen System?

Öler so installieren, dass die Luft von 'IN' nach 'OUT' strömt, wie auf dem Öler markiert.Die Installation sollte nach dem Filter und dem Regler, aber vor dem zu schmierenden Gerät (Ventil, Zylinder, Werkzeug usw.) erfolgen.


Q5.Welches Öl wird im Druckluftöler verwendet?

Schmiermittel einfüllen.  Verwenden Sie für die Schmiervorrichtung Turbinenöl ISO VG 32.Trennen Sie die Luftzufuhr.Entfernen Sie zuerst die Ölschale und füllen Sie Öl unter den maximalen Füllstand ein.Ziehen Sie den Stopfen nach unten und drehen Sie die Ölschale zu beiden Seiten, um sie zu entfernen.


Um mehr über FRL-Einheiten zu erfahren, wenden Sie sich bitte an VPC!
