Luftregler der VR-Serie

Anteil an:
Der VR hält trotz Schwankungen des Leitungsdrucks und der verbrauchten Luftmenge einen konstanten Betriebsdruck aufrecht.
  • VR400-08
  • VR Pneumatic
  • 8421399000
Arbeitsmedium:
Arbeitstemperatur:
Druckeinstellungsbereich:
Filterpräzision:
Schüsselmaterial:
Verfügbarkeitsstatus:

Produktbeschreibung

 Produkteigenschaft

Der VR hält trotz Schwankungen des Leitungsdrucks und der verbrauchten Luftmenge einen konstanten Betriebsdruck aufrecht.


Notiz

* Der maximale Druck für den Niederdrucktyp beträgt 0,4 MPa.

* G-, PT- und NPT-Gewinde sind verfügbar.

 Symbol

Luftregulierventil

Produktspezifikationen

Modell

VR200-06VR200-08VR400-08VR400-10VR400-15VR600-20VR600-25
ArbeitsmediumSaubere Luft (40 μm Filterung)
HafenbohrungG1/8G1/4G1/4G3/8G1/2G3/4G1
Filterpräzision25 μm oder 5 μm
Beweisdruck

0,15 bis 0,8 MPa (20 bis 116 psi)/0,15 bis 1,2 MPa (20 bis 174 psi)

max.Arbeitsdruck1,0 MPa (145 psi)/1,6 MPa (230 psi)
Min.Arbeitsdruck0,8 MPa (116 psi)/1,0 MPa (230 psi)
Arbeitstemperatur5 bis 60℃

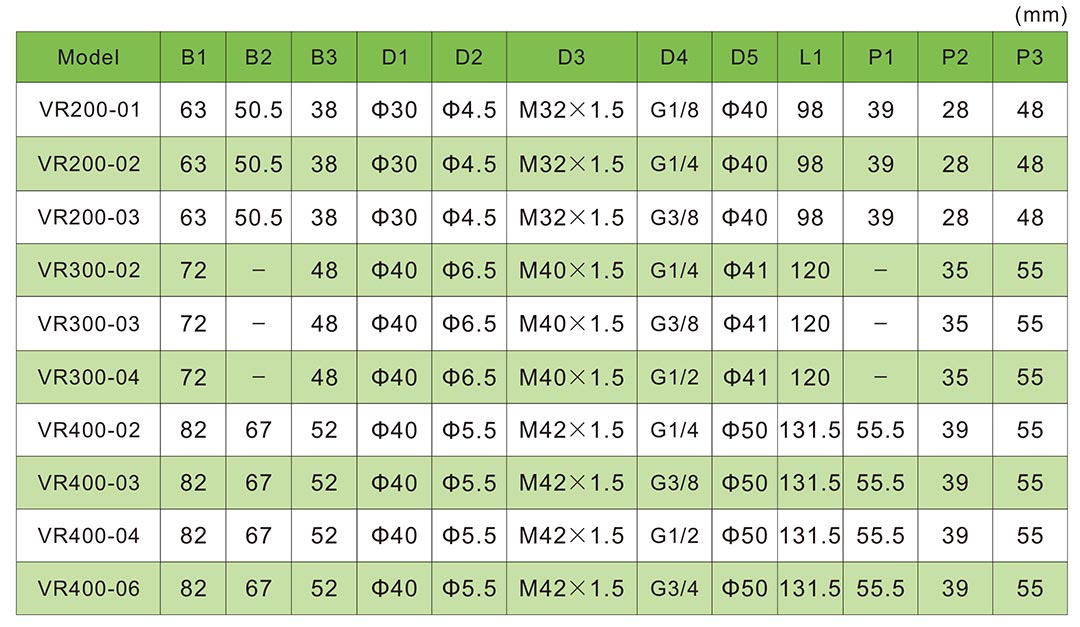

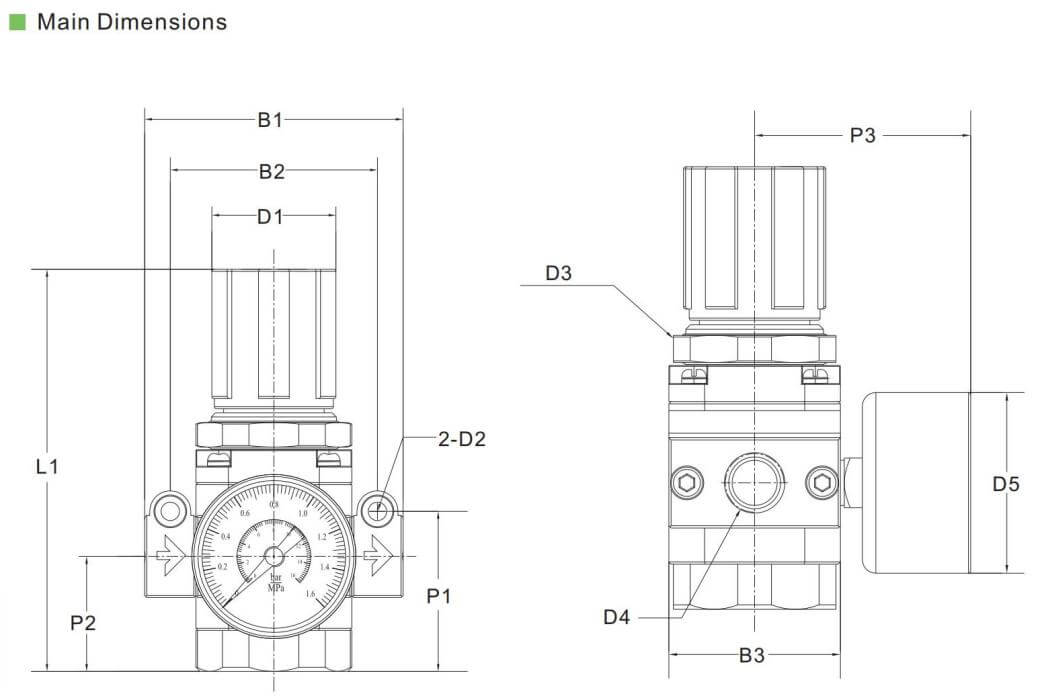

Hauptabmessungen

pneumatisches Luftregelventil

pneumatischer Druckregler

pneumatischer Luftregler

Produkt-FAQ

Q1.Wozu dient ein Luftdruckregler?

Druckregler reduzieren einen Versorgungsdruck (oder Eingangsdruck) auf einen niedrigeren Ausgangsdruck und halten diesen Ausgangsdruck trotz Schwankungen des Eingangsdrucks aufrecht.


Q2.Wie funktioniert ein Luftdruckregelventil?

Luftregler sind pneumatische Geräte, die Luft mit einem beliebigen Druck innerhalb ihrer Toleranz empfangen und dann Luft mit einem Druck abgeben, der nicht höher als ihre beabsichtigte Ausgabe ist.Mit anderen Worten, Luft tritt unter einem höheren Druck ein und tritt unter den meisten Umständen mit einem niedrigeren Druck aus.


Q3.Welche 3 Funktionen haben die Druckregler?

1. Regulieren oder reduzieren Sie den Druck in bestimmten Teilen des Kreislaufs.Entlasten Sie den Druck im System.

2. Unterstützen Sie den sequentiellen Betrieb der Stellglieder in einem Kreislauf mit Steuerung des Drucks.

3. Reduzieren oder senken Sie die Druckniveaus vom Hauptkreislauf auf einen niedrigeren Druck.


Mehr darüber lernen FRL-Einheiten, wenden Sie sich bitte an VPC!
