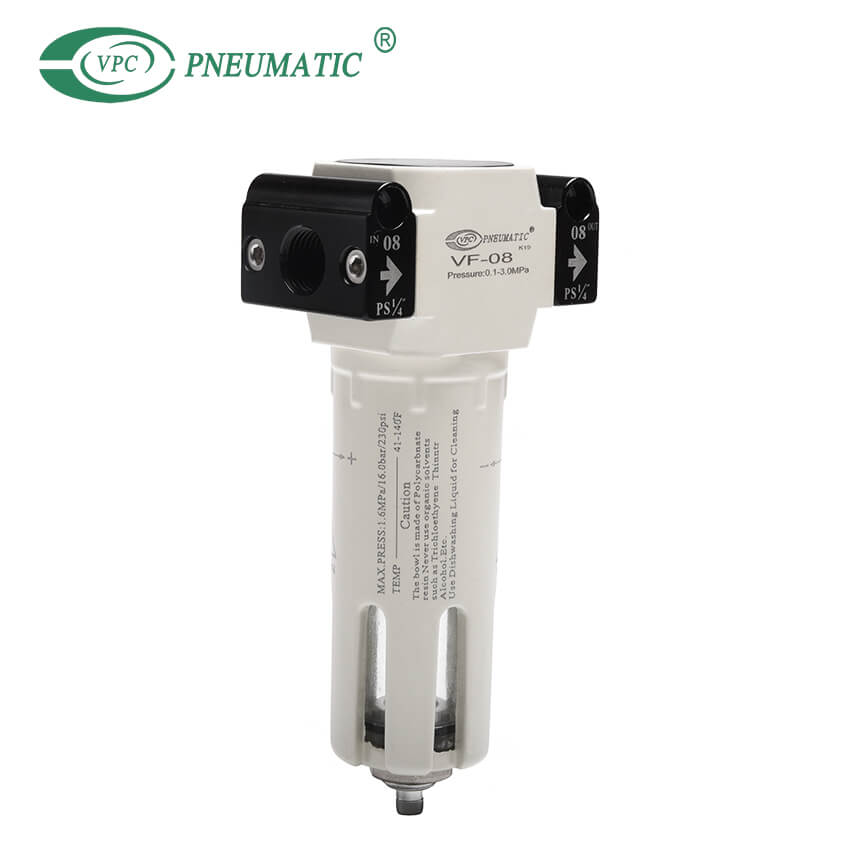

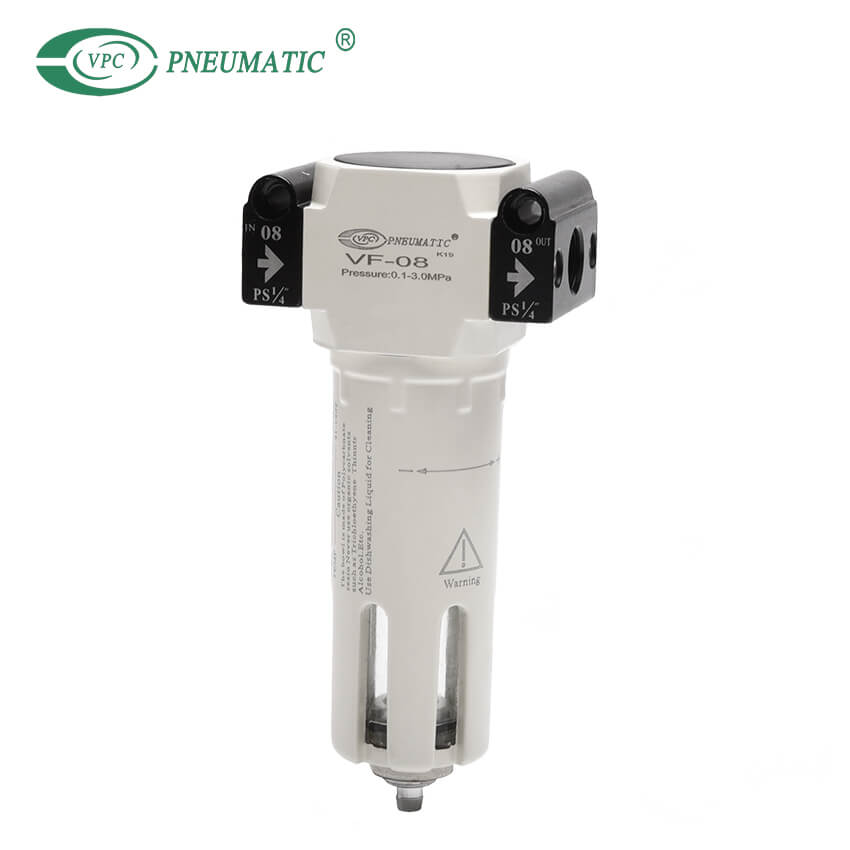

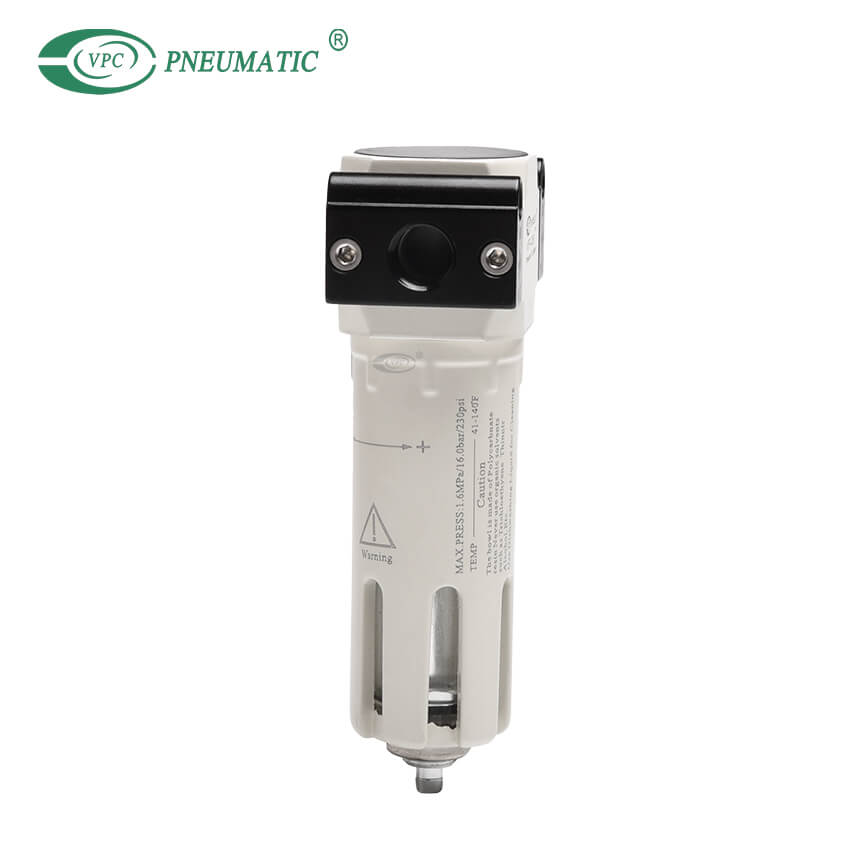

Der VF mit Wasserabscheider reinigt die Druckluft von flüssigem Öl, Kondenswasser und Schmutzpartikeln, für spezielle Anwendungen kann das 20 Mikron Filterelement durch ein 5 Mikron Filterelement ersetzt werden.
  • VF400-08

  • VPC Pneumatic

  • 8421399000

Arbeitsmedium:
Arbeitstemperatur:
Druckeinstellungsbereich:
Filterpräzision:
Schüsselmaterial:
Verfügbarkeitsstatus:

Produktbeschreibung

Produkteigenschaft

Der VF-Filter mit Wasserabscheider reinigt die Druckluft von flüssigem Öl, Kondenswasser und Schmutzpartikeln. Für spezielle Anwendungen kann das 20-Mikron-Filterelement durch ein 5-Mikron-Filterelement ersetzt werden.

Notiz

* Der maximale Druck für den automatischen Ablass der V-Serie beträgt 0,8 MPa.

* Der maximale Druck für den Niederdrucktyp beträgt 0,4 MPa.

* G-, PT- und NPT-Gewinde sind verfügbar.

Symbol

pneumatischer Luft-Wasserabscheider

Produktspezifikationen

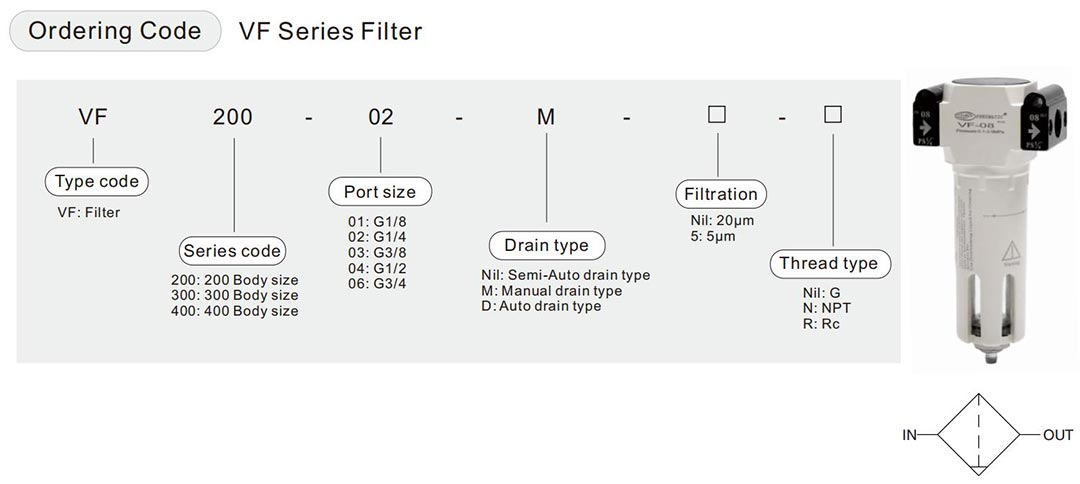

Modell

VF200-01VF200-02VF200-03VF300-02VF300-03VF300-04VF400-02VF400-03VF400-04VF400-06
ArbeitsmediumSaubere Luft (40 μm Filterung)
PortbohrungG1/8G1/4G3/8G1/4G3/8G1/2G1/4G3/8G1/2G3/4
Filterpräzision25μm oder 5μm
Beweisdruck

0,15 bis 0,8 MPa (20 bis 116 psi)/0,15 bis 1,2 MPa (20 bis 174 psi)

Max.Arbeitsdruck1,0 MPa (145 psi)/1,6 MPa (230 psi)
Arbeitstemperatur5 bis 60℃
Fassungsvermögen der Schüssel abtropfen lassen15cc50cc80cc

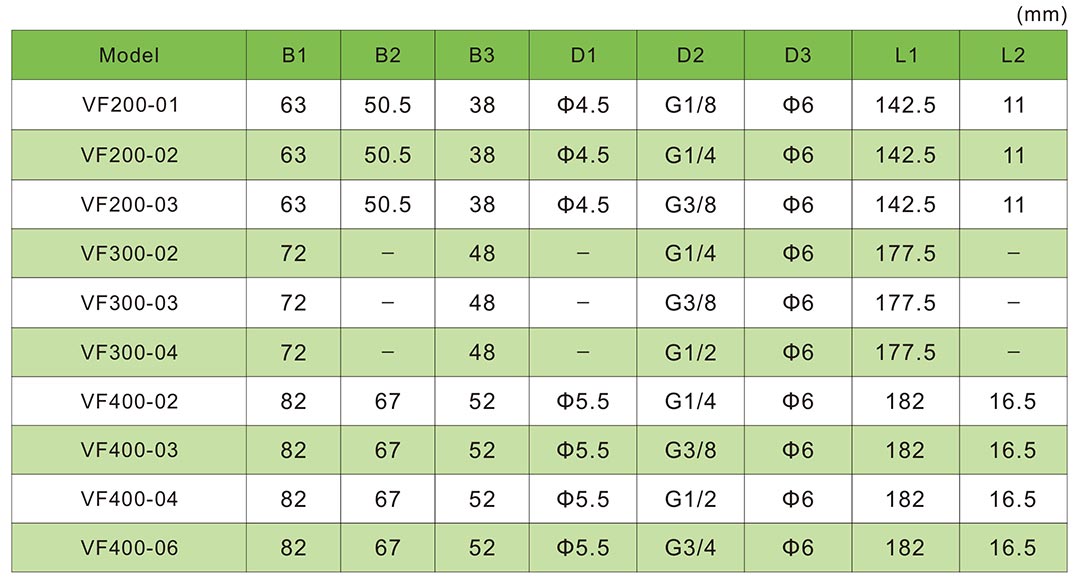

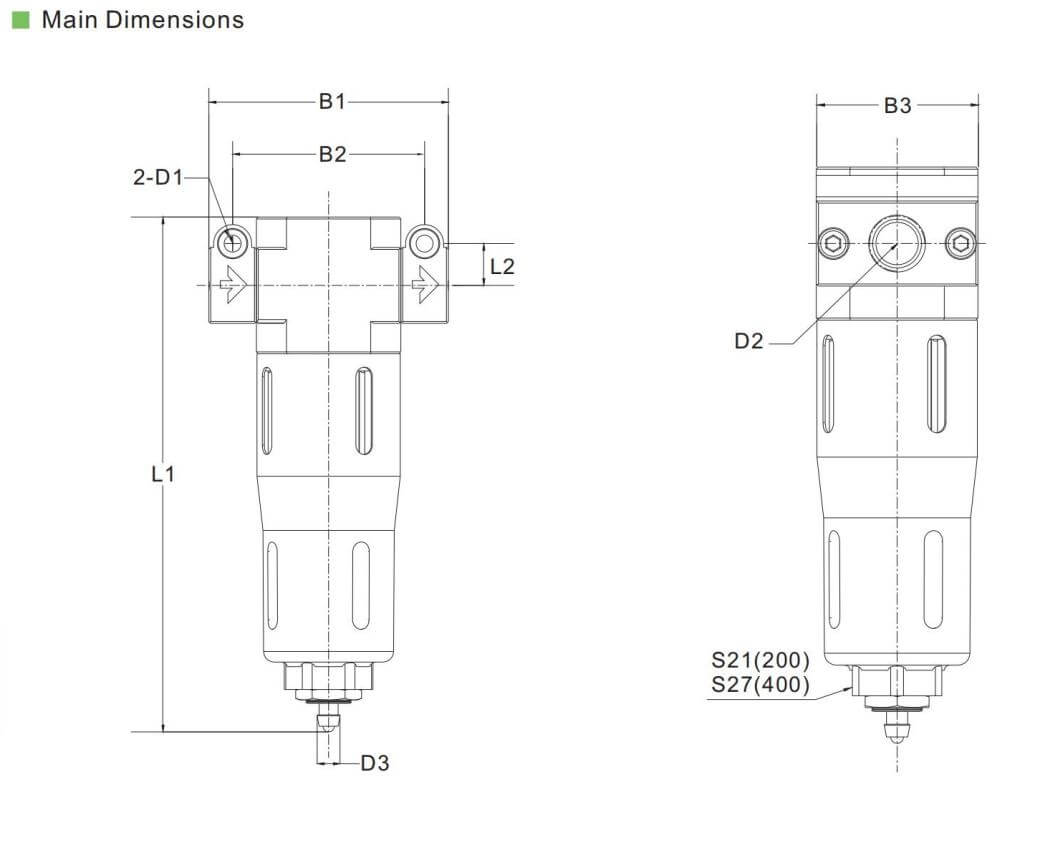

Hauptabmessungen

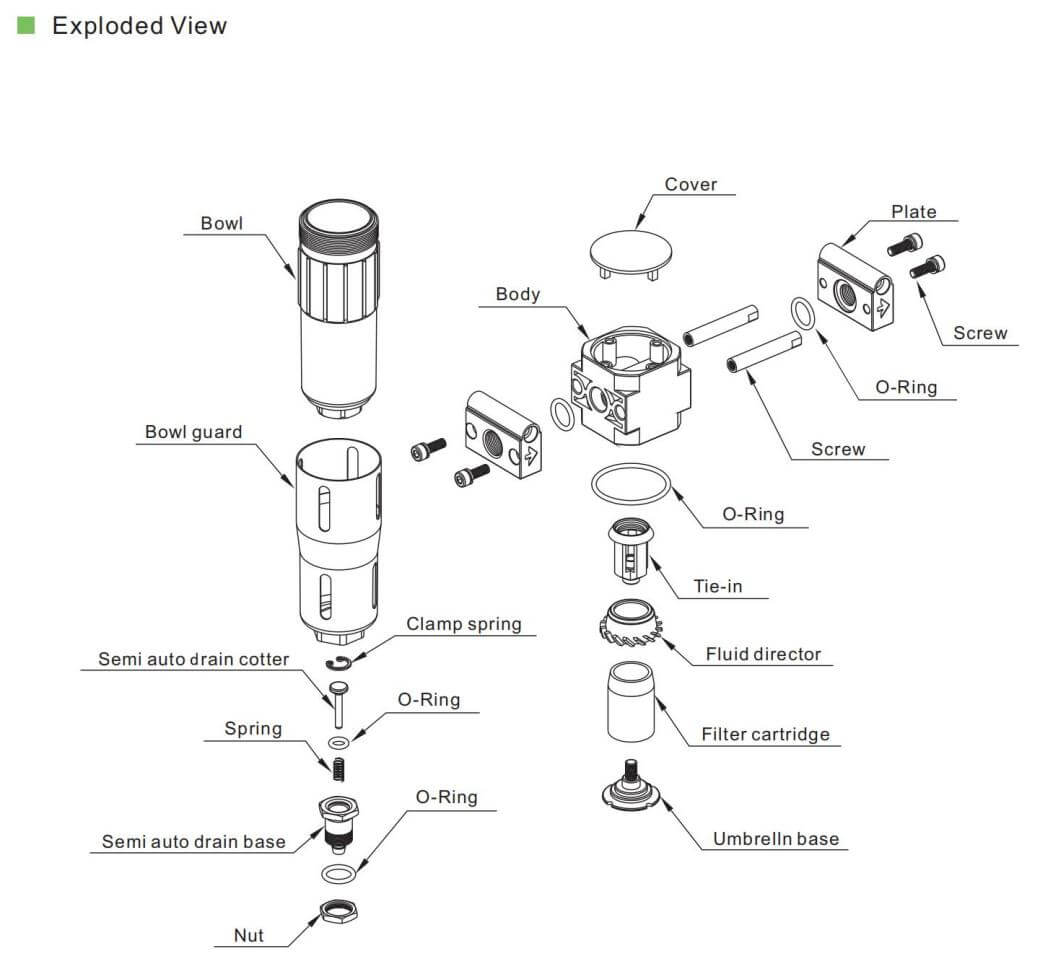

Diagramm des pneumatischen Luftfilters

VF-Pneumatikfilterdiagramm

Frl-Filter

Produkt-FAQ

Q1.Was ist eine FRL-Einheit?

Eine FRL-Einheit besteht aus einem Filter (F), einem Regler (R) und einem Schmierstoffgeber (L).Diese einzelnen Einheiten können zu einer Einheit kombiniert werden, um saubere Luft in einem pneumatischen System zu gewährleisten.Es ist auch möglich, jede Komponente einzeln zu verwenden.


Q2.Sollte sich der Luftfilter vor oder nach dem Regler befinden?

Typischerweise ist der Filter nach dem Absperrventil die erste Komponente in der Luftleitung;dann der Regler;und schließlich der Schmierstoffgeber.Filter sind in verschiedenen Ausführungen erhältlich, um Öl, Partikel, Wasser und Gerüche aus der Druckluft zu entfernen.


Q3.Welcher Filtertyp wird in FRL verwendet?

Ein FRL vereint Filter, Regler und Öler in einer Komponente, um Luftkompressorsysteme in einem optimalen Betriebszustand zu halten.Ein FRL besteht aus drei Hauptkomponenten: Luftfilter.


Q4.Wie wähle ich einen Luftfilterregler aus?

Bei der Auswahl eines Luftdruckreglers ist es wichtig, die Schwankungsbreite des Eingangsdrucks sowie den erforderlichen Ausgangsdruck zu berücksichtigen.Auch die mögliche Schwankung der Durchflussmenge sollte berücksichtigt werden, um sicherzustellen, dass der Regler bei der gewünschten Anwendung nicht ausfällt.
