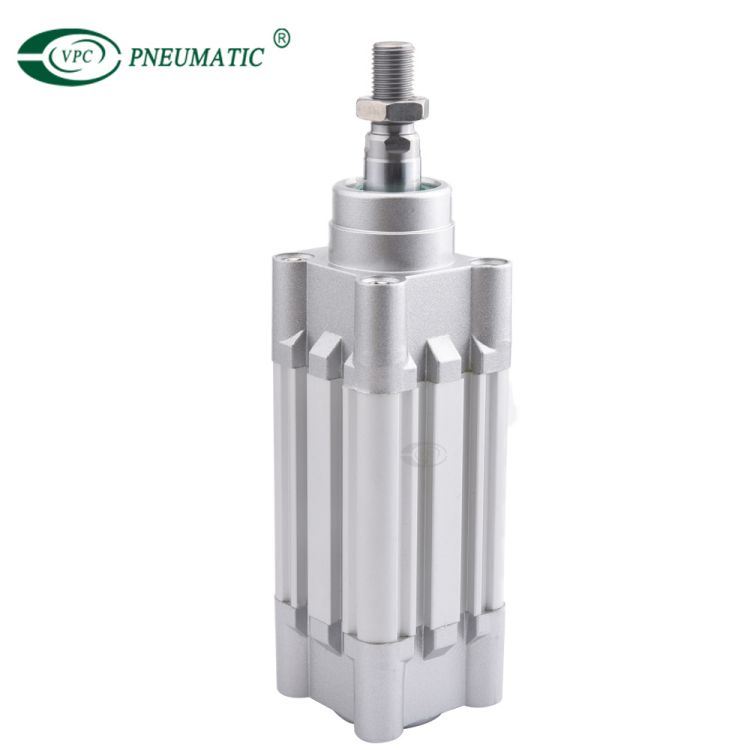

DNC 32X50-20-PPV
VPC Pneumatic
8412310090
Stoff: | |
---|---|
Bohrung: | |
Schlaganfall: | |
Qualitätsgarantie: | |
Verfügbarkeitsstatus: | |
Produktbeschreibung
DNC-Serie ISO 15552 (ISO 16431) Pneumatikantriebe werden verwendet, um eine geradlinige Ein-/Aus-Linearbewegung für eine Vielzahl von Anwendungen bereitzustellen.
1. Die Kolbendichtung besteht aus zwei Y-förmigen Einwegdichtungsstrukturen mit Ausgleichsfunktion, langer Lebensdauer und niedrigem Anlaufdruck.
2. Das quadratische Aluminiumrohr ohne Spurstange weist eine gute Korrosionsbeständigkeit auf.
3. Die Puffereinstellung des Zylinders erfolgt gleichmäßig und gleichmäßig.

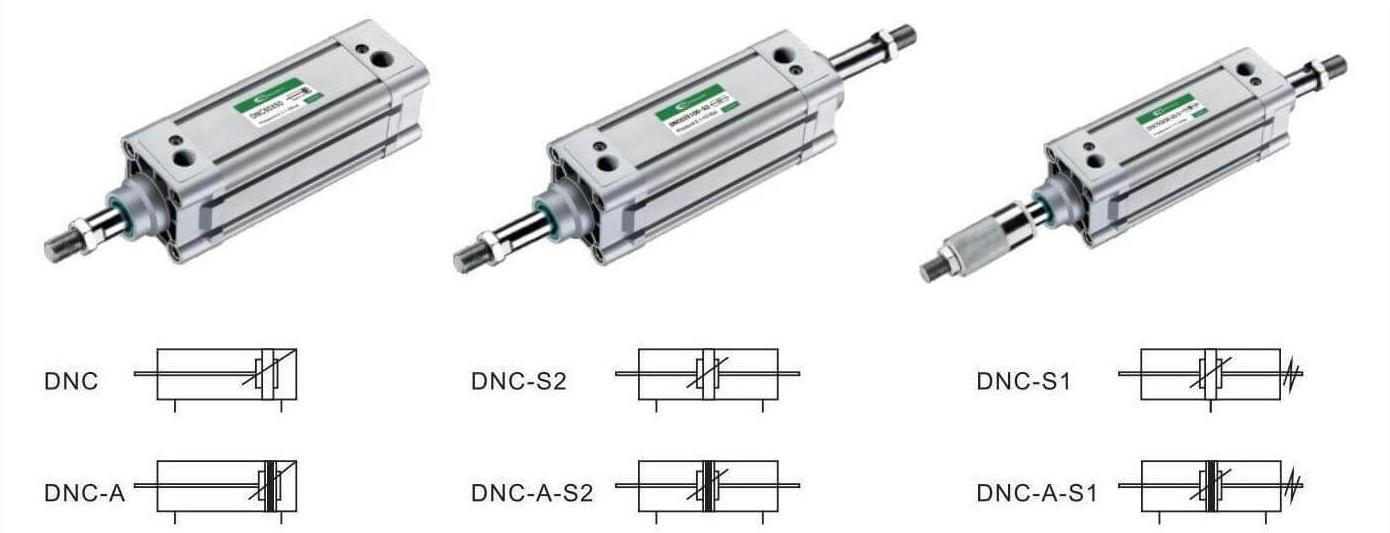

4. Erhältlich als einfachwirkende (Federausfahr- oder Federrücklaufantriebe) und doppeltwirkende Ausführungen mit Einzelstangen- oder Doppelstangenkonfigurationen, nicht rotierenden und nicht rotierenden Präzisionsmodellen.
5. Zylinder und Zubehör für die Installation mit mehreren Spezifikationen ist optional.
Produktspezifikationen
Bohrung (mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
Schauspieltyp | Doppelt wirkend | ||||||
Arbeitsmedium | Saubere Luft (40 µm Filterung) | ||||||
Befestigungsart | DNC-Serie: Basistyp FA FB CA CB LB TC TC-M | ||||||
DNC-S2-Serie: Basistyp FA LB TC TC-M | |||||||
Arbeitsdruckbereich | 0,1–1,0 MPa | ||||||
Garantierter Druck | 1,35 MPa | ||||||
Arbeitstemperatur | 5-70℃ | ||||||
Geschwindigkeitsbereich | 50–800 mm/s | ||||||
Kissentyp | Verstellbares Kissen | ||||||
Kissenstrich | 24mm | 32mm | |||||
Anschlussgröße | G1/8 | G1/4 | G3/8 | G1/2 |

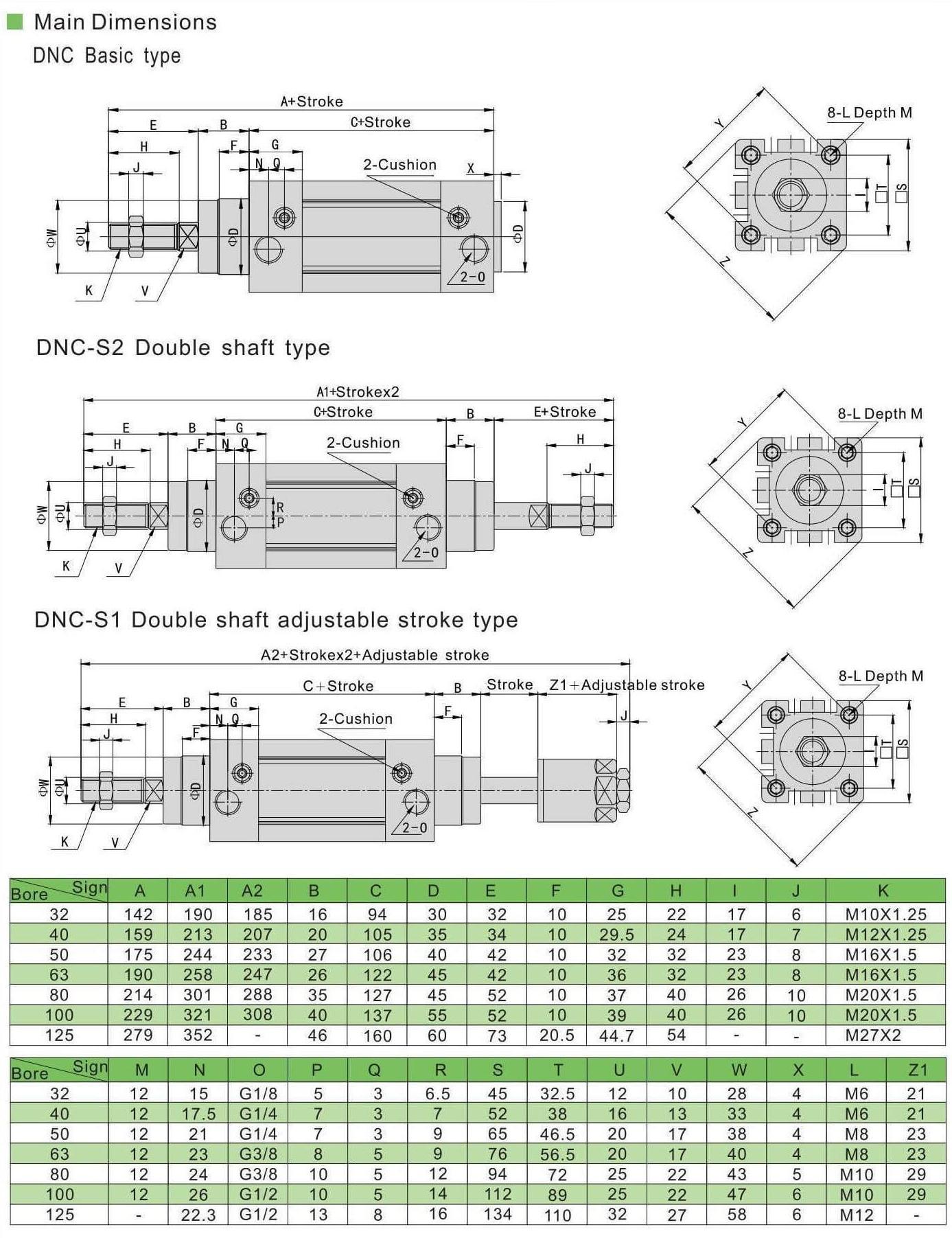

Hauptabmessungen
Produkt-FAQ
Q1. Was ist der ISO-Standard für die pneumatischer Zylinder?
Die Zylindernorm ISO 6431 bezieht sich auf die Abmessungen des Grundprodukts und die Größe des Zylinders, wenn Halterungen und Zubehör verwendet werden.
Q2.Was ist die Hubgröße in einem Pneumatikzylinder?
Die Zylinder sind in den Bohrungen 32, 40, 50, 63, 80, 100 und 125 mm mit Hublängen von 10 mm bis 100 mm erhältlich.Einfachwirkende Zylinder mit Federrückstellung in Einfahrrichtung sind in Hublängen bis 80 mm erhältlich.
Q3.Wie erhöhe ich den Druck in meinem Pneumatikzylinder?
Eine andere Möglichkeit, die vom Zylinder erzeugten Kräfte zu erhöhen oder zu verringern, besteht darin, einen Zylinder mit einem größeren (größere Kraft) oder kleineren (weniger Kraft) Durchmesser zu wählen.Denken Sie daran, je größer der Durchmesser, desto größer die Oberfläche des Kolbens und desto größer der Druck.
Q4.Wie stellen Sie die Geschwindigkeit des Luftzylinders ein?
Beim Ausfahren des Zylinderkolbens wird die Luft dahinter komprimiert, da Luft nicht so leicht entweichen kann.Wenn Sie die Drosselschraube anziehen, verlangsamt sich die Bewegung des Kolbens, da die Luft noch weiter eingeschränkt wird.Steuert die Geschwindigkeit eines Zylinders oder schränkt den Luftstrom ein.Drehen Sie einfach das Nadelventil, um die Luftgeschwindigkeit einzustellen.

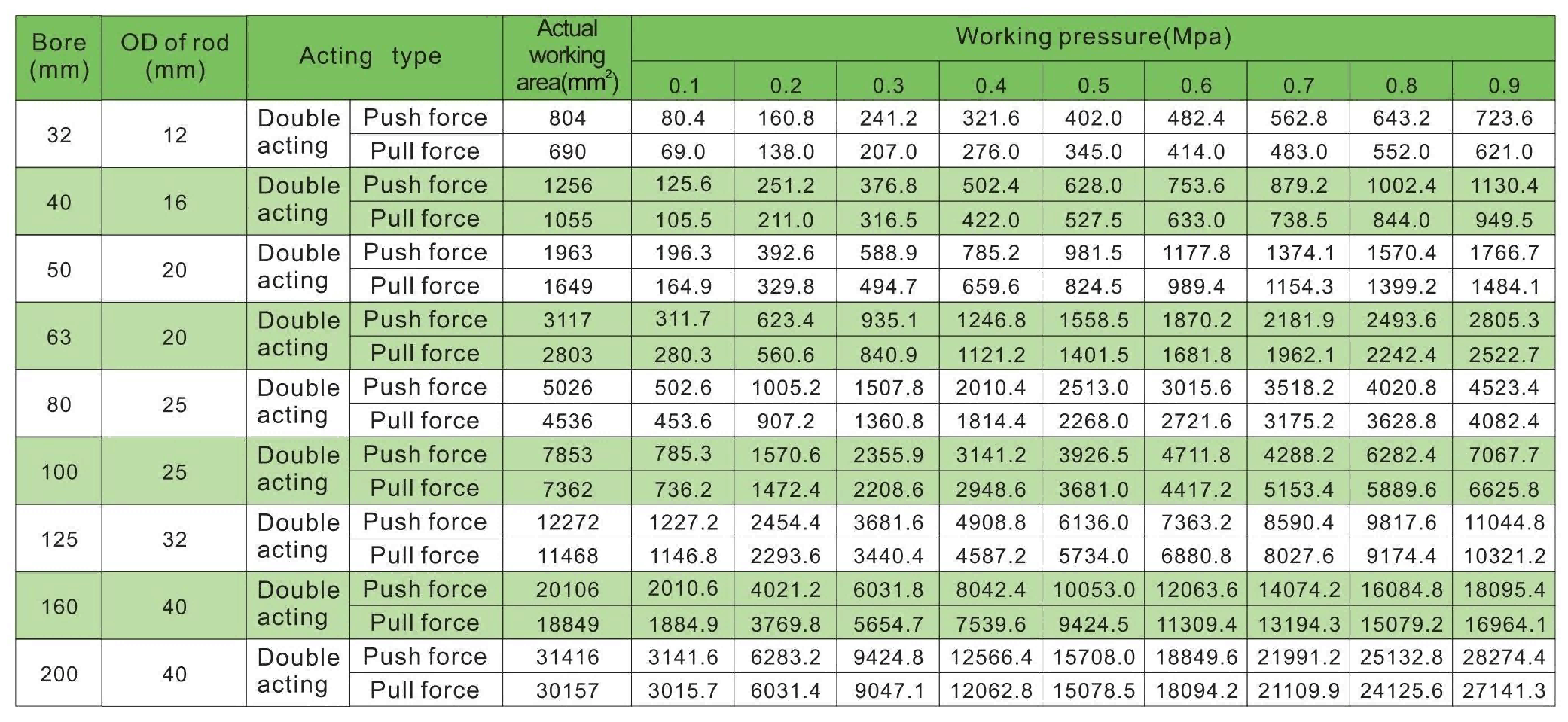

Q5. Wie berechnet man die Kraft eines pneumatischen Zylinders?
Verwenden Sie den Zylinderdurchmesser (d), um den Zylinderarbeitsbereich (A) zu berechnen, der ist A = π × d² / 4.
Bestimmen Sie den Arbeitsdruck (P) im Zylinder.
Multiplizieren Sie den Druck (P) mit der Fläche (A).Auf diese Weise berechnen Sie die theoretische Schubkraft (F) der Pneumatikzylinder. F = P × A.
◆ pneumatischer zylinderkraftrechner
Q6: Verkaufen Sie Reparatursätze für Pneumatikzylinder?
Ja, wir verkaufen alle Arten von Zylinderreparatursätzen und anderem Zubehör.Bitte setzen Sie sich bei Bedarf mit uns in Verbindung.
