| Körpermaterial: | |
|---|---|
| Bohrung : | |
| Schlaganfall : | |
| Qualitätsgarantie: | |
Produktbeschreibung

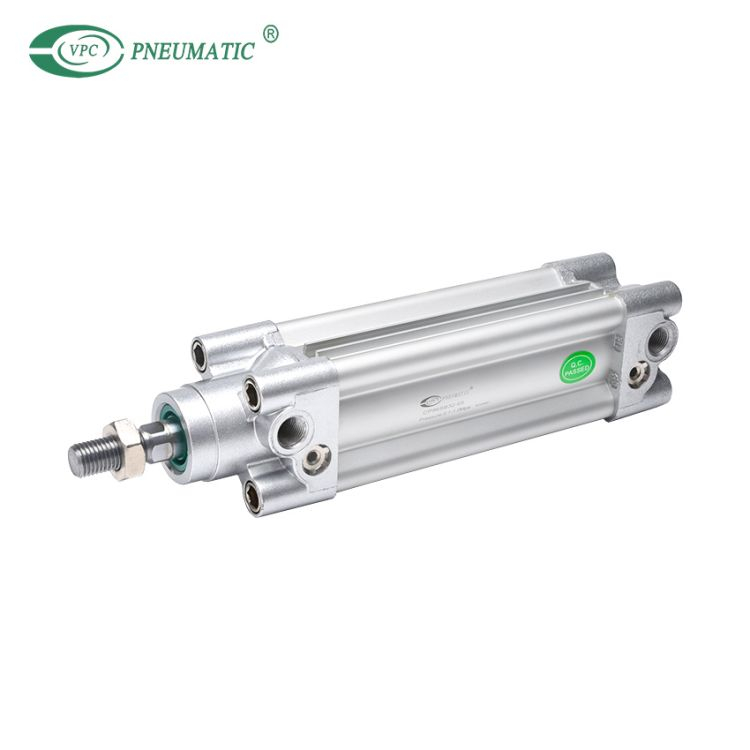

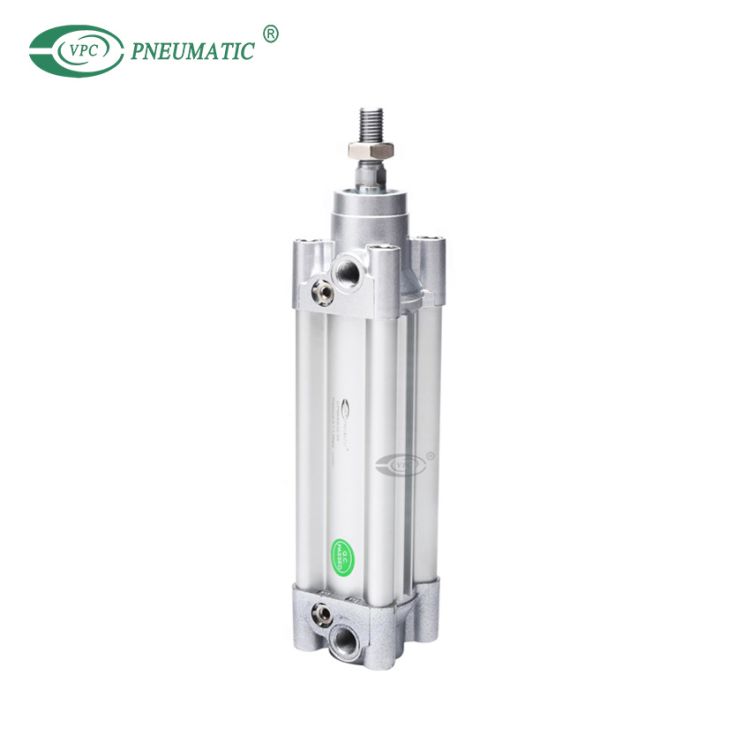

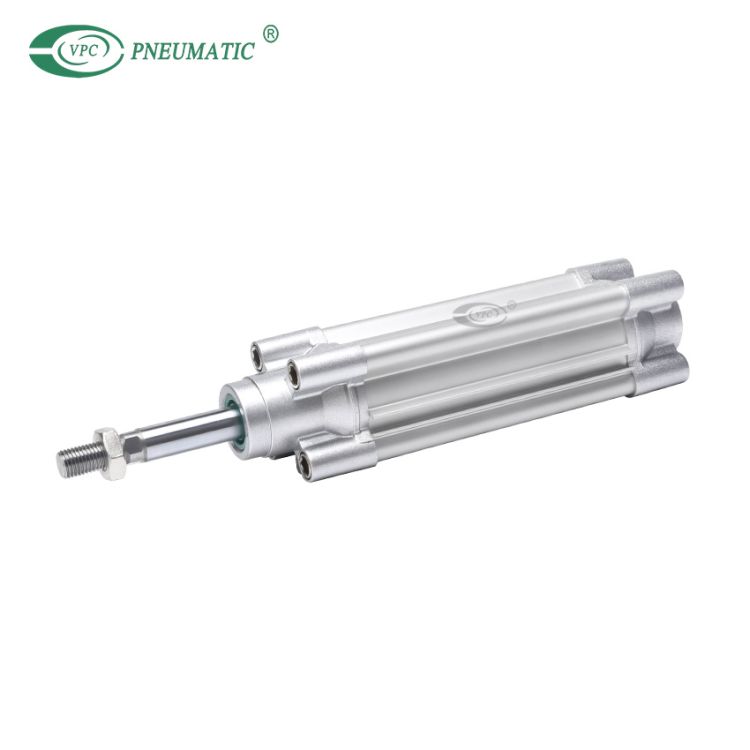

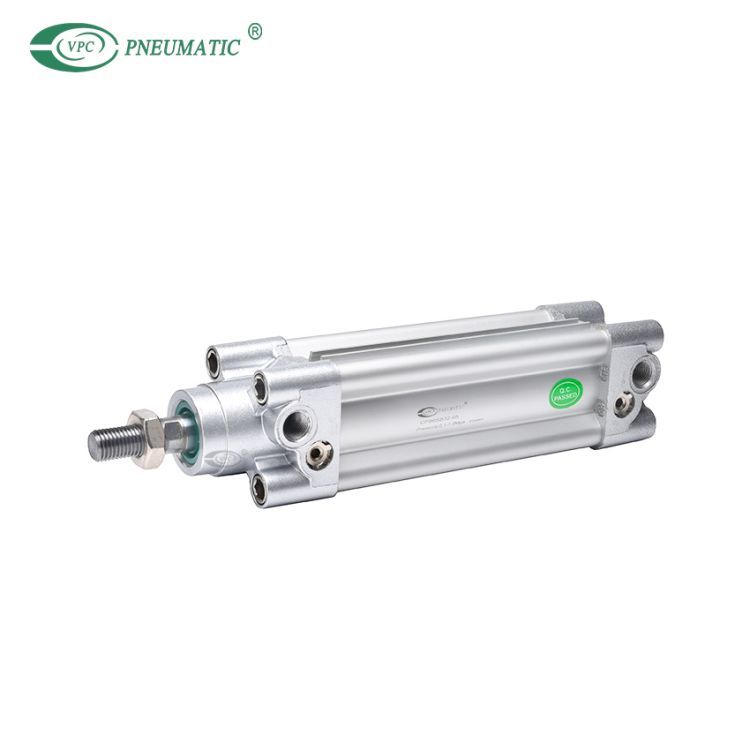

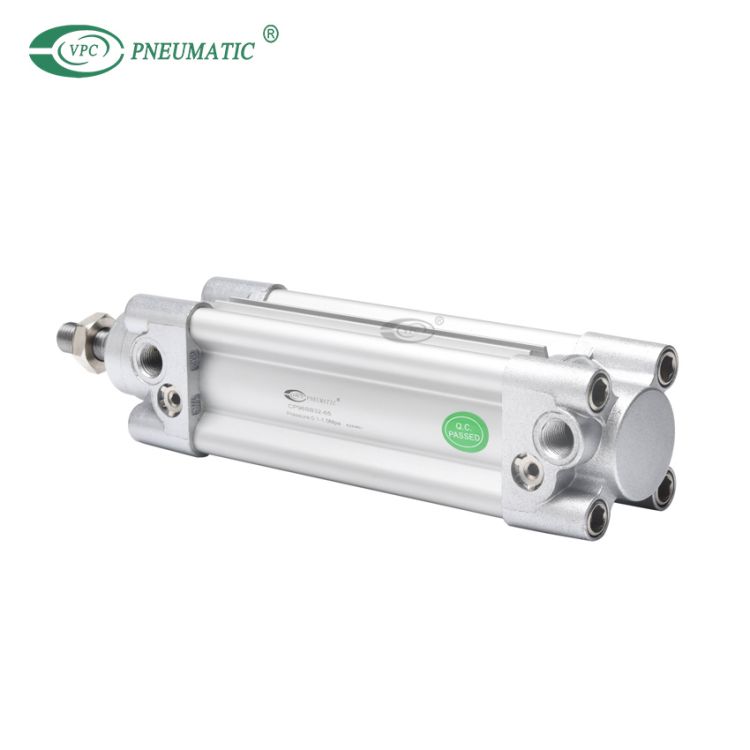

1. CP96, ISO-Zylinder in Profilrohrausführung mit geschlossenen Zugstangen, ist in 6 Bohrungsgrößen von ø32 bis ø100 mm erhältlich. Die Serie ist mit Einzel- oder Doppelstange in 6 Bohrungsgrößen von ø32 bis ø100 mm erhältlich.
2. Die Kombination aus Luftkissen und Stoßdämpfer reduziert Geräusche am Ende des Hubs erheblich.Hochpräzise Abdeckungen und Zugstangenmuttern verbessern die Montagegenauigkeit und verlängern die Lebensdauer des Zylinders.
3. Die Erhöhung der Präzision der Buchse und der Kolbenstange sowie die Verringerung der Toleranzen hat die Durchbiegung der Kolbenstange verringert.
4. Standardhübe reichen von 25 bis 800 mm.
Produktspezifikationen
| Bohrung (mm) | 32 | 40 | 50 | 63 | 80 | 100 |
| Arbeitsmedium | saubere Luft (40㎛ Filterung) | |||||
| Schauspielerischer Typ | Doppelt wirkend | |||||
| Beweisdruck | 1,5 MPa | |||||
| max.Arbeitsdruck | 1,0 MPa | |||||
| Mindest.Arbeitsdruck | 0,05 MPa | |||||
| Arbeitstemperatur | Ohne Signalgeber: -20 bis 70 °C (kein Einfrieren) mit Signalgeber: -10 bis 60 ℃ (kein Einfrieren) | |||||
| Schmierung | Nicht erforderlich (nicht geschmiert) | |||||
| Geschwindigkeitsbereich | 50 bis 1000 mm/s | |||||
| Schlagtoleranz | Bis 500 Hub: 0 to +2.0, 501 bis 1000 Hub: 0 to +2,4, 1001 bis 1500 Hub: 0 to +2,8, 1501 bis 2000 Hub: 0 to +3.2 | |||||
| Kissentyp | Luftkissen an beiden Enden + Stoßdämpferkissen | |||||
| Anschlussgröße | G1/8 | G1/4 | G1/4 | G3/8 | G3/8 | G1/2 |
| Montage | Basis, Axialfuß-LB, Stangenflansch-FA, Kopfflansch-FB, Einfacher Gabelkopf-CA, Doppelter Gabelkopf-CB | |||||
| Nicht rotierende Genauigkeit | ±0,5° | ±0,5° | ±0,3° | |||
| Zulässiges Drehmoment | 0.25Nm | 0.45Nm | 0.64Nm | 0.79Nm | ||
Hauptabmessungen
Produkt-FAQ
Q1. Was ist der ISO-Standard für die pneumatischer Zylinder?
Die Zylindernorm ISO 15552 bezieht sich auf die Abmessungen des Grundprodukts und die Größe des Zylinders, wenn Halterungen und Zubehör verwendet werden.
Q2.Was ist die Hubgröße in einem Pneumatikzylinder?
Die Zylinder sind in Bohrungen von 32, 40, 50, 63, 80 und 100 mm mit Hublängen von 25 mm bis 800 mm erhältlich.
Q3.Wie erhöhe ich den Druck in meinem Pneumatikzylinder?
Eine andere Möglichkeit, die vom Zylinder erzeugten Kräfte zu erhöhen oder zu verringern, besteht darin, einen Zylinder mit einem größeren (größere Kraft) oder kleineren (weniger Kraft) Durchmesser zu wählen.Denken Sie daran, je größer der Durchmesser, desto größer die Oberfläche des Kolbens und desto größer der Druck.
Q4.Wie stellen Sie die Geschwindigkeit des Luftzylinders ein?
Beim Ausfahren des Zylinderkolbens wird die Luft dahinter komprimiert, da Luft nicht so leicht entweichen kann.Wenn Sie die Drosselschraube anziehen, verlangsamt sich die Bewegung des Kolbens, da die Luft noch weiter eingeschränkt wird.Steuert die Geschwindigkeit eines Zylinders oder schränkt den Luftstrom ein.Drehen Sie einfach das Nadelventil, um die Luftgeschwindigkeit einzustellen.
Q5. Wie berechnet man die Kraft eines pneumatischen Zylinders?
Verwenden Sie den Zylinderdurchmesser (d), um den Zylinderarbeitsbereich (A) zu berechnen, der ist A = π × d² / 4.
Bestimmen Sie den Arbeitsdruck (P) im Zylinder.
Multiplizieren Sie den Druck (P) mit der Fläche (A).Auf diese Weise berechnen Sie die pneumatische Zylinderdruckkraft (F), F = P × A.
◆ pneumatischer zylinderkraftrechner
Q6: Verkaufen Sie Reparatursätze für Pneumatikzylinder?
Ja, wir verkaufen alle Arten von Zylinderreparatursätzen und anderem Zubehör.Bitte setzen Sie sich bei Bedarf mit uns in Verbindung.
