Wie viele Arten von Pneumatikzylindern

Anzahl Durchsuchen:361     Autor:VPC-Pneumatik     veröffentlichen Zeit: 2022-08-22      Herkunft:https://www.vpc-pneumatic.com/

Pneumatikzylinder wandeln die Druckenergie von Druckluft in mechanische Energie um, um einen Mechanismus anzutreiben, der eine hin- und hergehende lineare, oszillierende oder rotierende Bewegung erzielt.Es ist ein übliches Leistungselement in Maschinen und Anlagen, die bei der Automatisierung von Maschinen und industriellen Prozessen verwendet werden.Die Kraft und Bewegung, die durch erzeugt werden pneumatische Zylinder kann in Mechanismen wie Klemmen, Auswerfen, Blockieren und Heben verwendet werden.

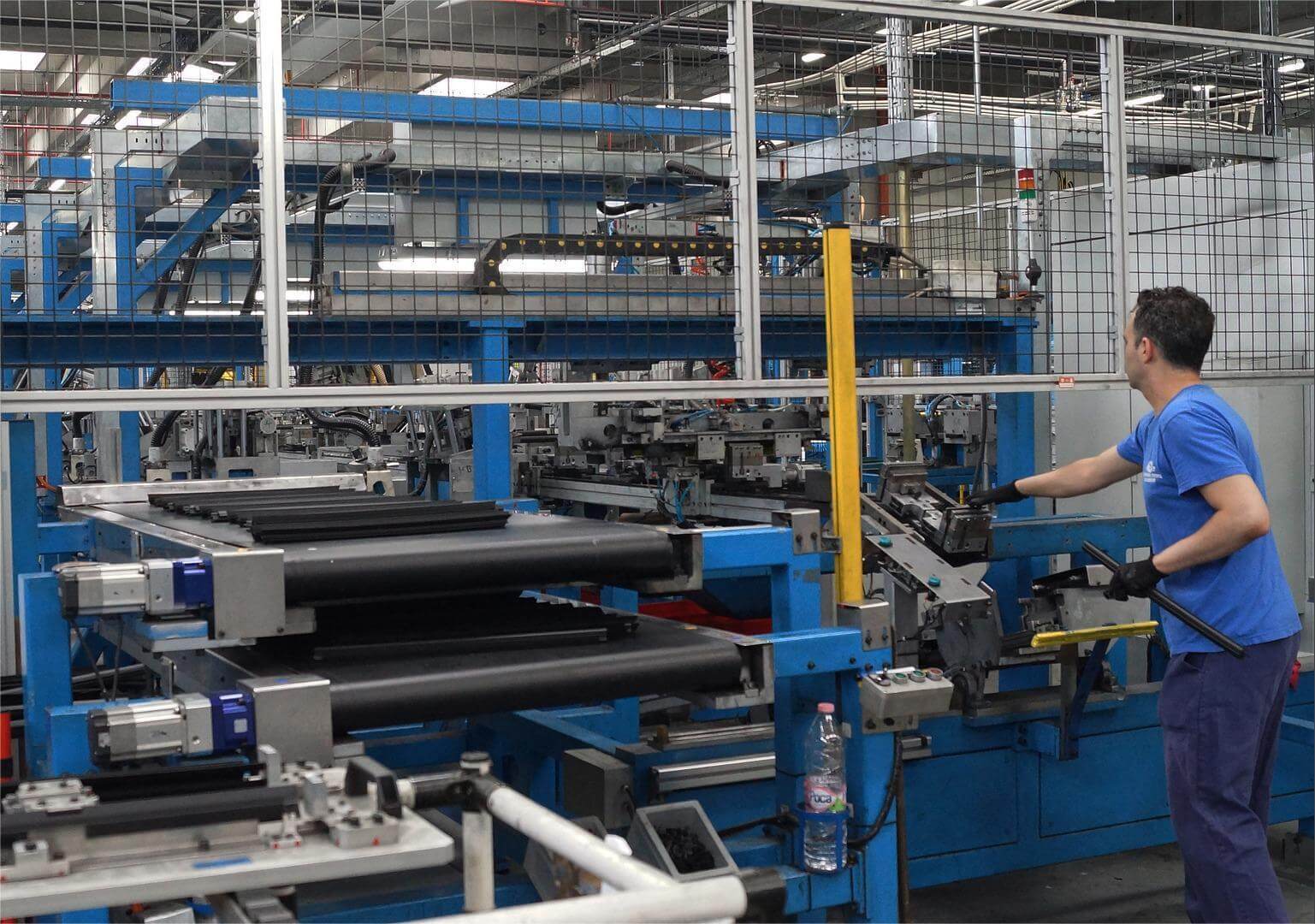

pneumatische Automatisierung

In der Fertigung werden Pneumatikzylinder verwendet, um Ventile und Türen zu öffnen, Dinge auf und von Förderbändern zu bewegen und schwere Gegenstände zu heben.In der Automobilindustrie werden Pneumatikzylinder in Autos und Lastwagen zur Luftfederung und zum Bremsen verwendet.

① Je nach Richtung der Druckluft im Kolben.Es kann in einfachwirkende Zylinder und doppeltwirkende Zylinder unterteilt werden.

② Entsprechend den strukturellen Merkmalen kann in Kolbenzylinder unterteilt werden, Drehflügelzylinder, Membranzylinder, pneumatischer Dämpferzylinder usw.

③ Entsprechend der Installationsmethode kann in Zapfenzylinder, Flanschzylinder, Stiftzylinder unterteilt werden.

④ Je nach Funktion kann der Zylinder in gewöhnliche Zylinder und Spezialzylinder unterteilt werden.Gewöhnlicher Zylinder bezieht sich hauptsächlich auf den einfachwirkenden Kolbenzylinder und den doppeltwirkenden Zylinder.Spezialzylinder umfassen Dämpfer-Pneumatikzylinder, Membranzylinder, Schlagzylinder, Verstärkerzylinder, Stepper-Zylinder, Drehzylinder usw.

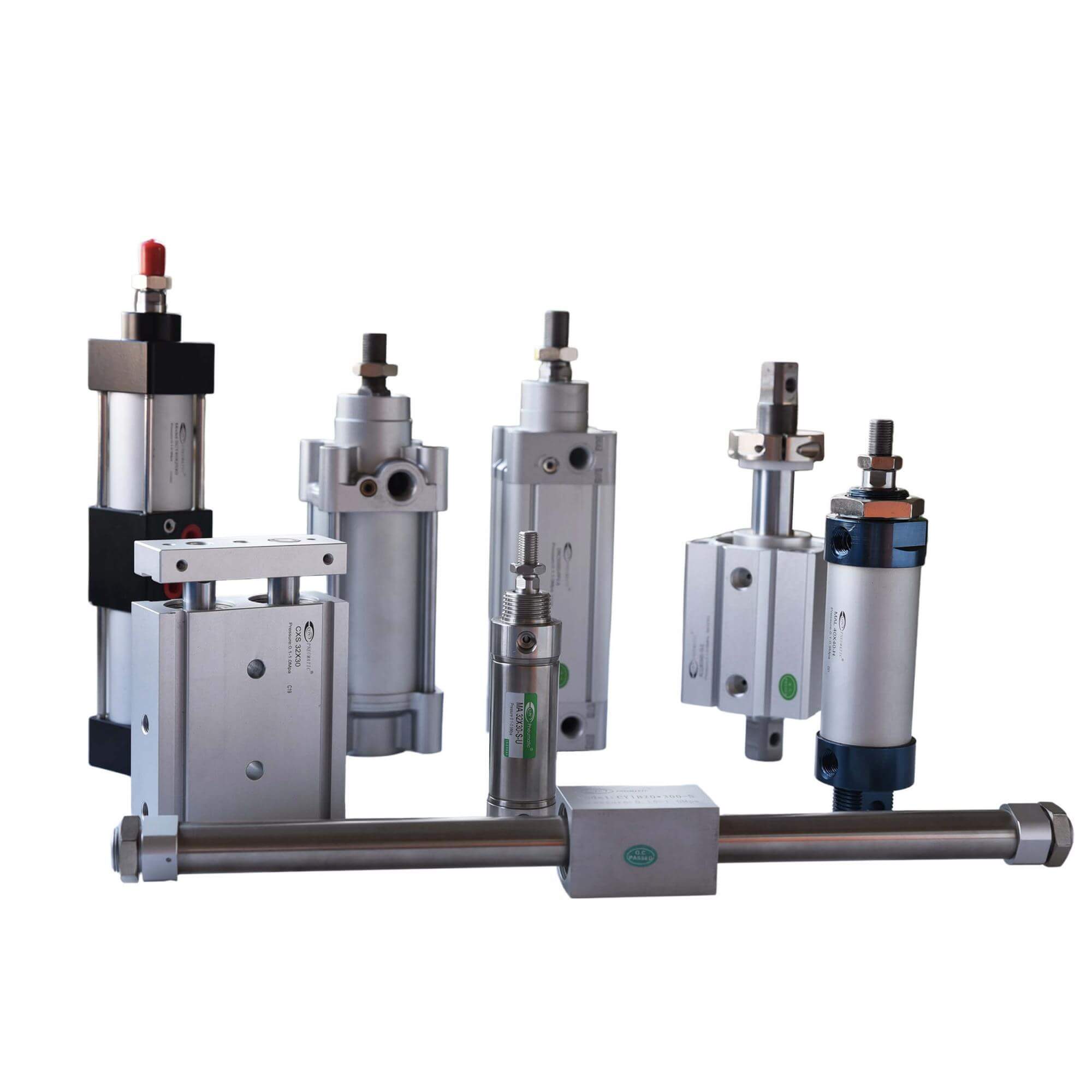

Arten von Pneumatikzylindern

Die Zylinder, die eine lineare Hin- und Herbewegung ausführen, können in 4 Typen unterteilt werden.Der einfach wirkende Zylinder, der doppelt wirkende Zylinder, der Membranluftzylinder und der Schlagzylinder.

Einfachwirkender Zylinder

Nur ein Ende der Kolbenstange, Luft nur in der Kolbenseite der Kompression, Luftdruck, um den Kolben zu drücken, um Schub aus der Kolbenstange zu erzeugen, und dann durch die Feder oder eine andere Kraftrückstellung.

② Doppeltwirkender Zylinder

Der Kolben auf beiden Seiten der abwechselnden Luftzufuhr, in einer oder zwei Richtungen der Ausgangskraft.

③ Membranluftzylinder

Ersetzen Sie den Kolben durch eine Membran, die nur in eine Richtung Kraft abgibt, mit einer Feder- oder Membranrückstellung.Gute Abdichtung, einfacher Aufbau, geringer Luftverbrauch, aber kurzer Hub.

④ Pneumatischer Schlagzylinder

Die Verwendung einer vergrößerten Bohrung, Gewichtsbelastung der Kolbenstange, verringert den Reibungskoeffizienten der Zylinderwand.Kolbenstange des Luftzylinders mit Rückstoßvorrichtung, um die Aufprallkraft des Zylinders zu erhöhen und gleichzeitig die Lebensdauer des Zylinders zu verlängern.Es hat die Eigenschaften einer starken Aufprallkraft, einer schnellen Geschwindigkeit und eines geringen Luftverbrauchs.Die Aufprallkraft kann mehr als das 10-fache des gleichen Hubs und der gleichen Bohrung eines gewöhnlichen Zylinders erreichen.

Außerdem gibt es Kolbenstangenloser Pneumatikzylinder, pneumatischer Schwenkzylinder, Drehzylinder, gashydraulischer Dämpfungszylinder und Schrittzylinder.



Einführung in gemeinsame Zylinder

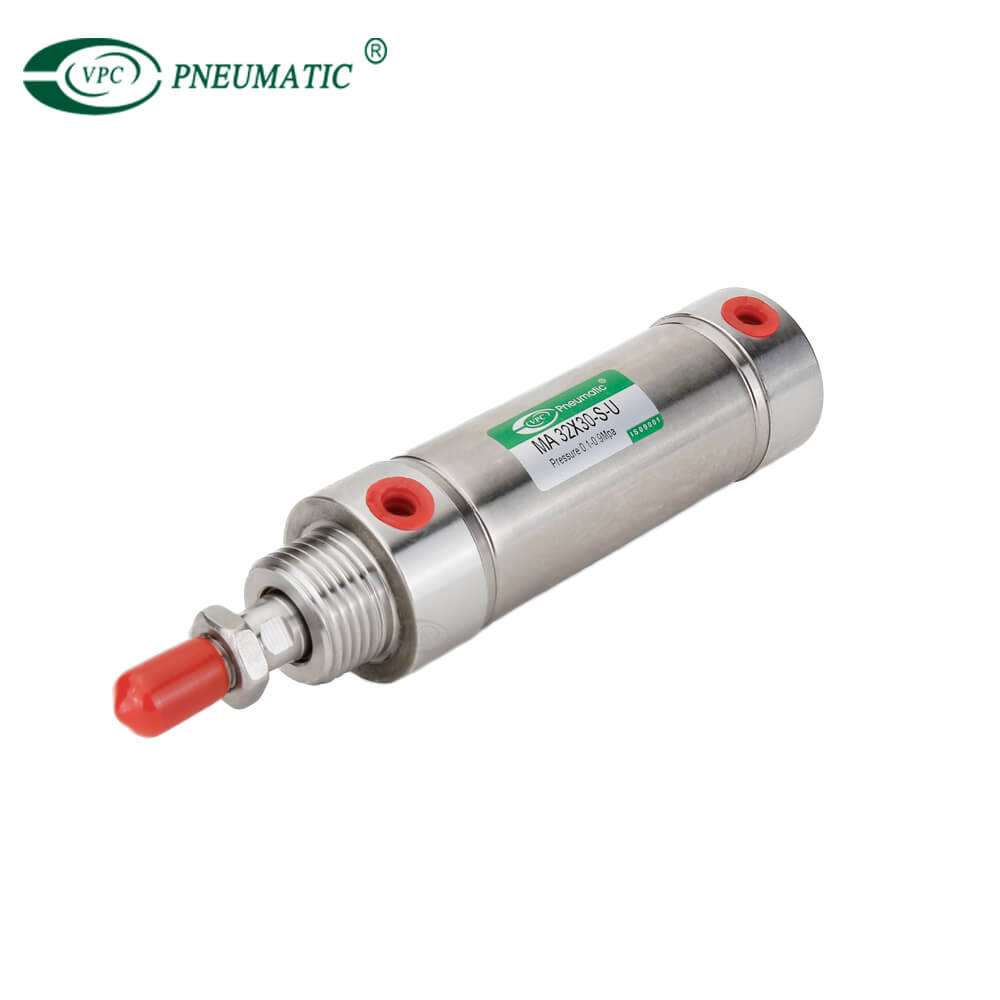

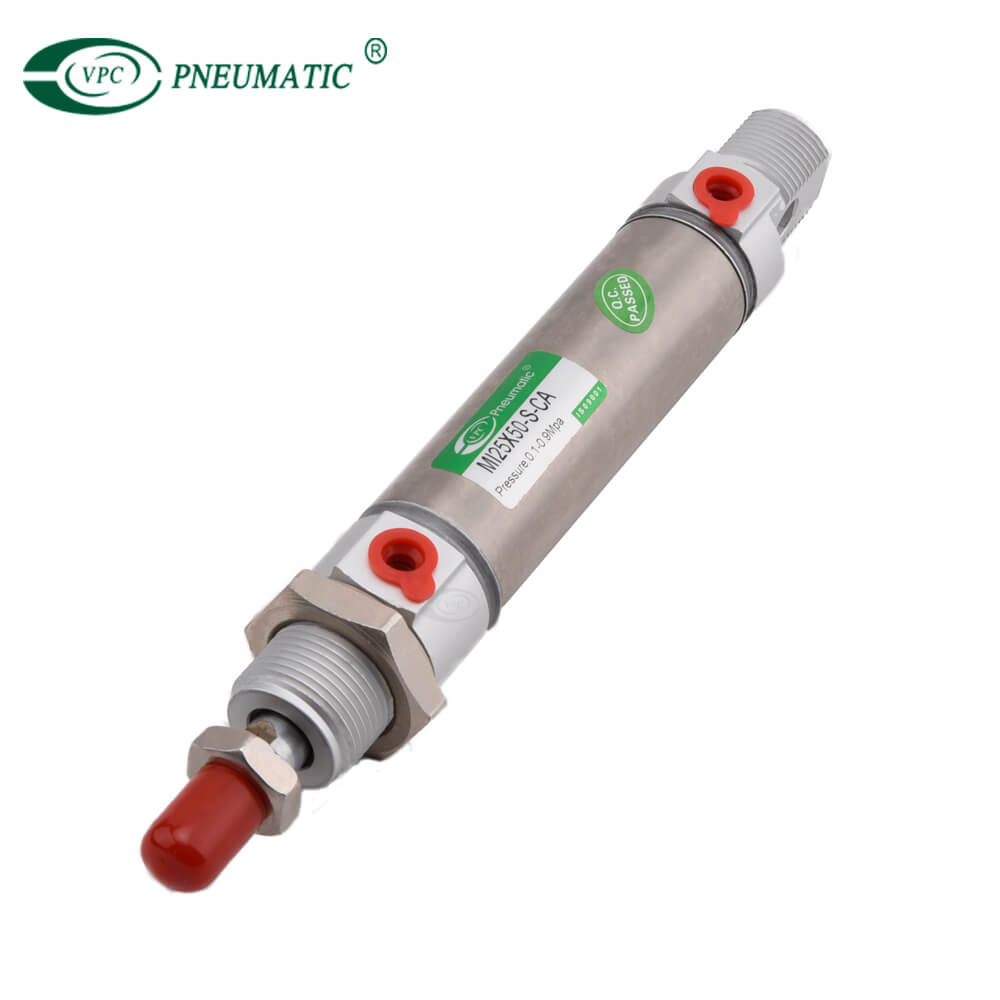

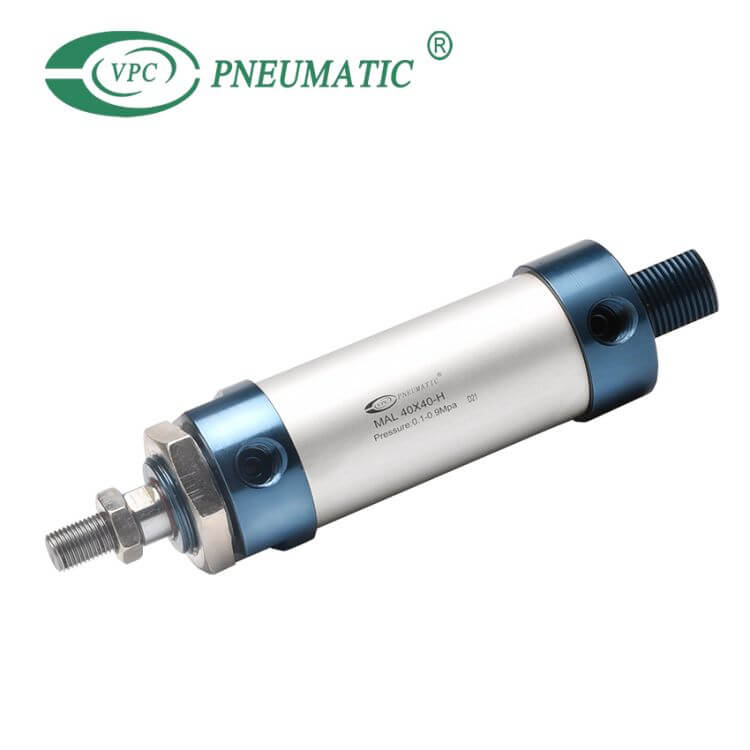

① Pen-Pneumatikzylinder

Auch bekannt als Mini-Pneumatikzylinder, kleiner Pneumatikzylinder oder Mikropneumatikzylinder, Material Edelstahl und Aluminiumlegierung.

Merkmale:

● Preiswerte, kompakte Struktur, schönes Aussehen;

● Vordere und hintere Gewindeinstallation fixiert kann effektiv Installationsraum sparen;

● Kann die Anforderungen des Hochfrequenzgebrauchs erfüllen.

● Anwendungsindustrien sind Elektronik, Medizin, Verpackungsmaschinen usw.

Hinweise zur Verwendung:

※ Montagehalterung für Magnetschalter erforderlich.Die Magnetschaltermontage wird in Stahlbandmontage und Schienenmontage unterteilt.

※ Um die Kolbenstange des Zylinders und die beweglichen Teile durch die zu verbinden schwimmendes Gelenk, damit sich die beweglichen Teile reibungslos und reibungslos bewegen, um ein Verklemmen zu vermeiden.

※ Lassen Sie am besten einen Spielraum für die Auswahl des Zylinderhubs.

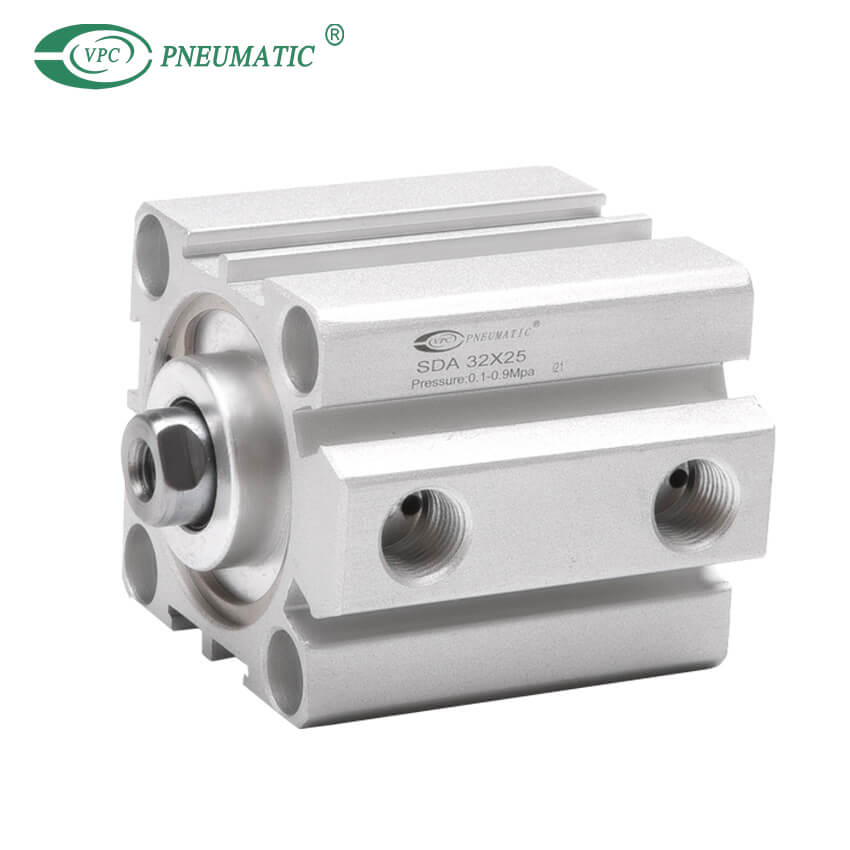

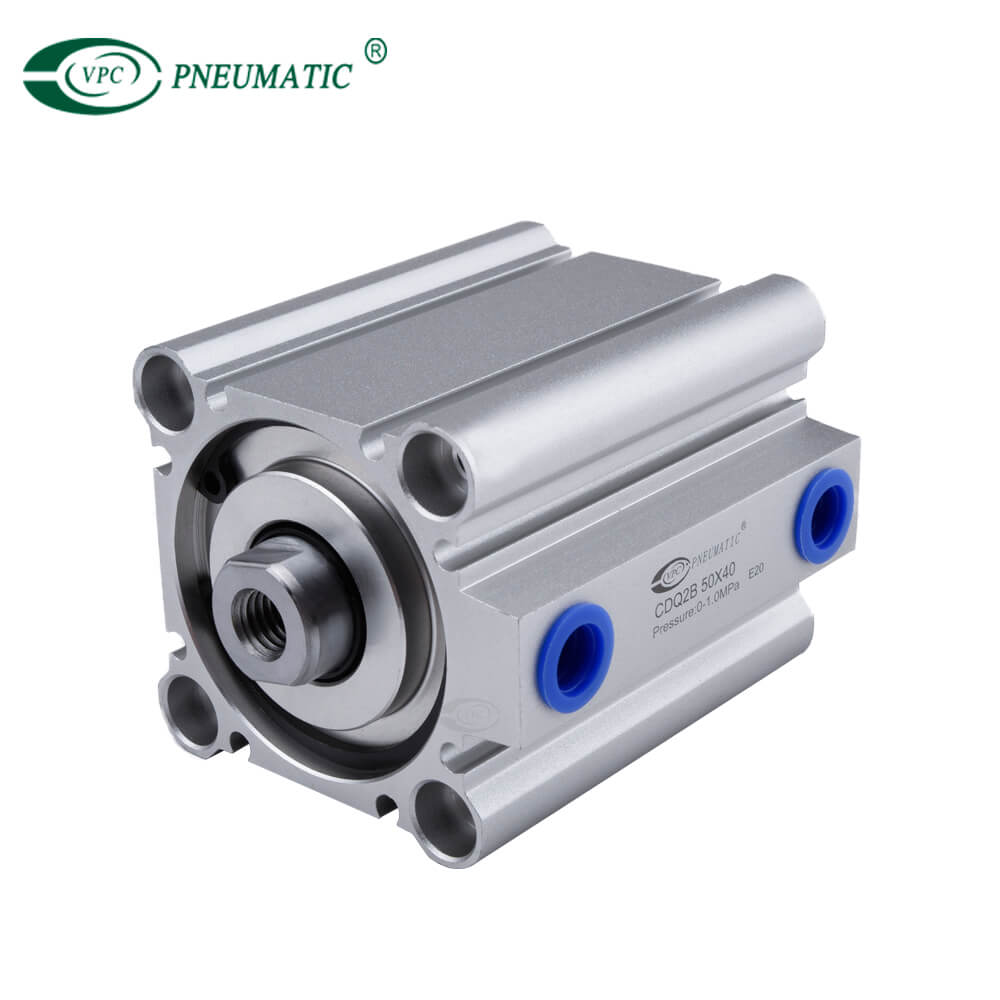

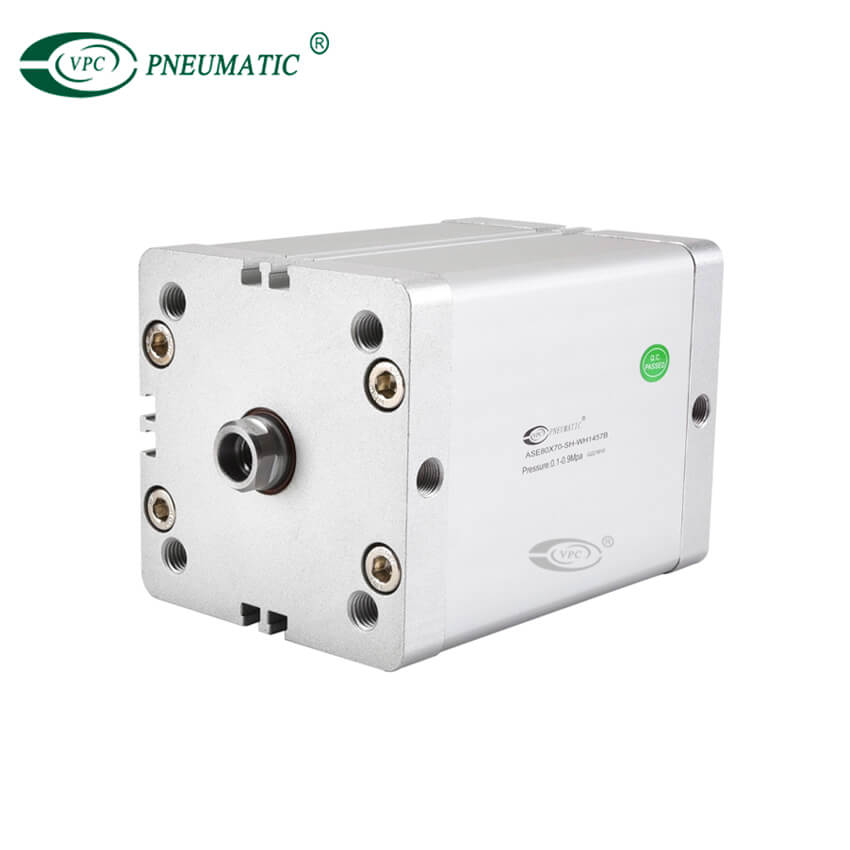

② Kompakter Pneumatikzylinder

Merkmale:

Dünner Luftzylinder ist kompakte Struktur, geringes Gewicht, geringer Platzbedarf;

● Der Zylinderkörper ist quadratisch und kann ohne Montagezubehör direkt an verschiedenen Vorrichtungen und Sondergeräten montiert werden.

● Pleuelstange am Zylinderausgang ist in Innengewinde- und Außengewindetypen unterteilt;

● Muss mit Führungselementen verwendet werden;

● Magnetschalter kann an allen 4 Seiten installiert werden, dadurch ist das Design freier (Φ12~Φ25 für 2 Seiten).Und der Magnetschalter steht nicht hervor, was die Bedienbarkeit und Sicherheit verbessert.

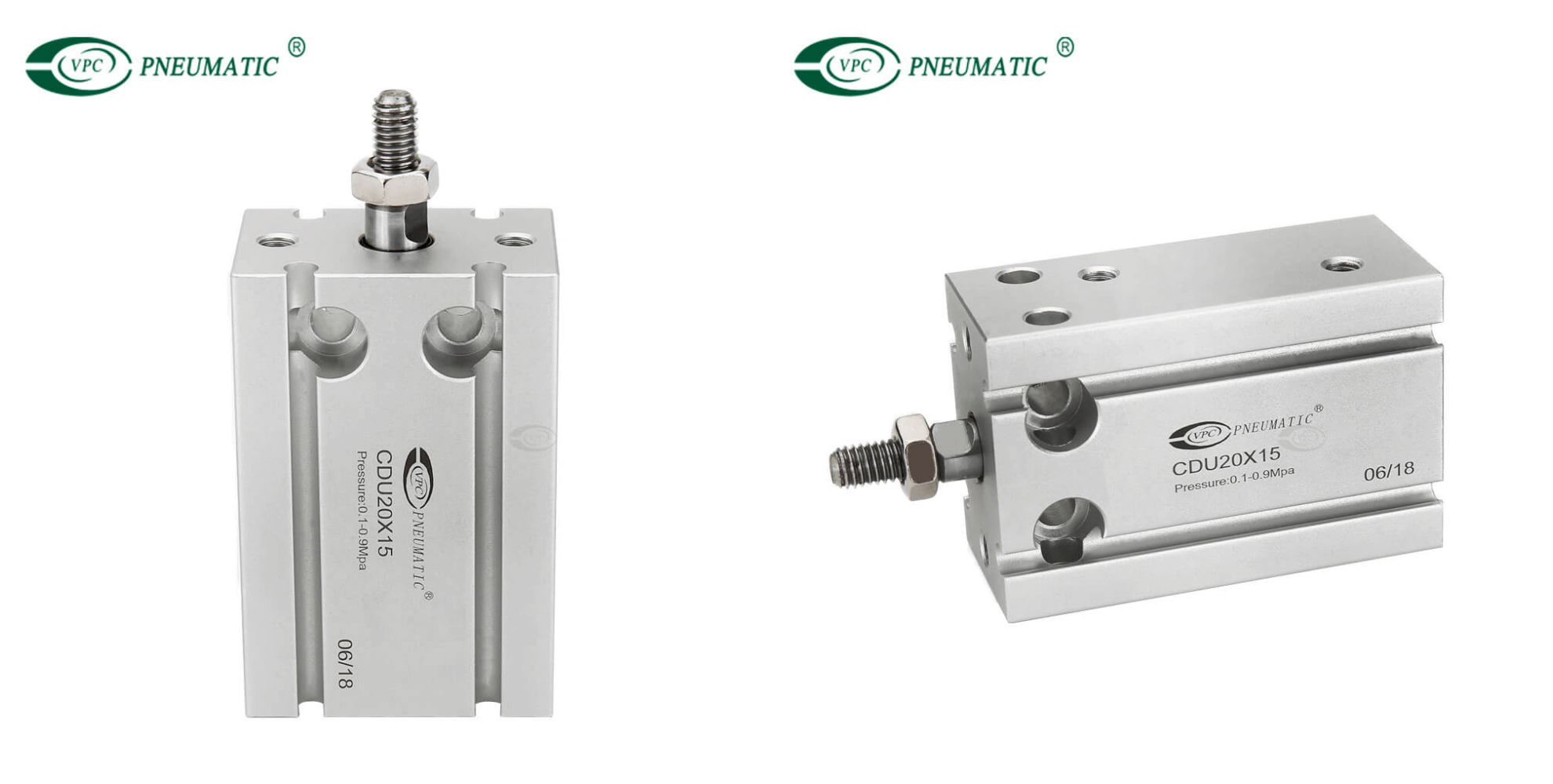

③ Einbauzylinder frei montierbar

Das freier Montagezylinder hat aufgrund der integrierten Struktur eine hohe Montagegenauigkeit und Festigkeit.Die gepufferte Form ist an beiden Enden Gummipuffer, und die Puffereinstellung ist glatt.

Merkmale:

● Platzsparender Vierkantzylinder mit kurzem Hub und beliebiger Einbaurichtung;

● Der Zylinderkörper und der integrierte Zylinderkopf, kompakte Bauweise, höhere Einbaugenauigkeit;

● Die Parallelität und Geradwinkelgenauigkeit der Montagefläche eines quadratischen Zylinder- und Kolbenstangenwellenkerns wird verbessert, und die direkte Installation führt zu einer höheren Festigkeit;

● Der Pleueltyp: Außengewinde und Innengewinde;

● Die nicht rotierende Stange ist Standard;Kann mit Magnetschalter sein.

Free Mount Installationszylinder

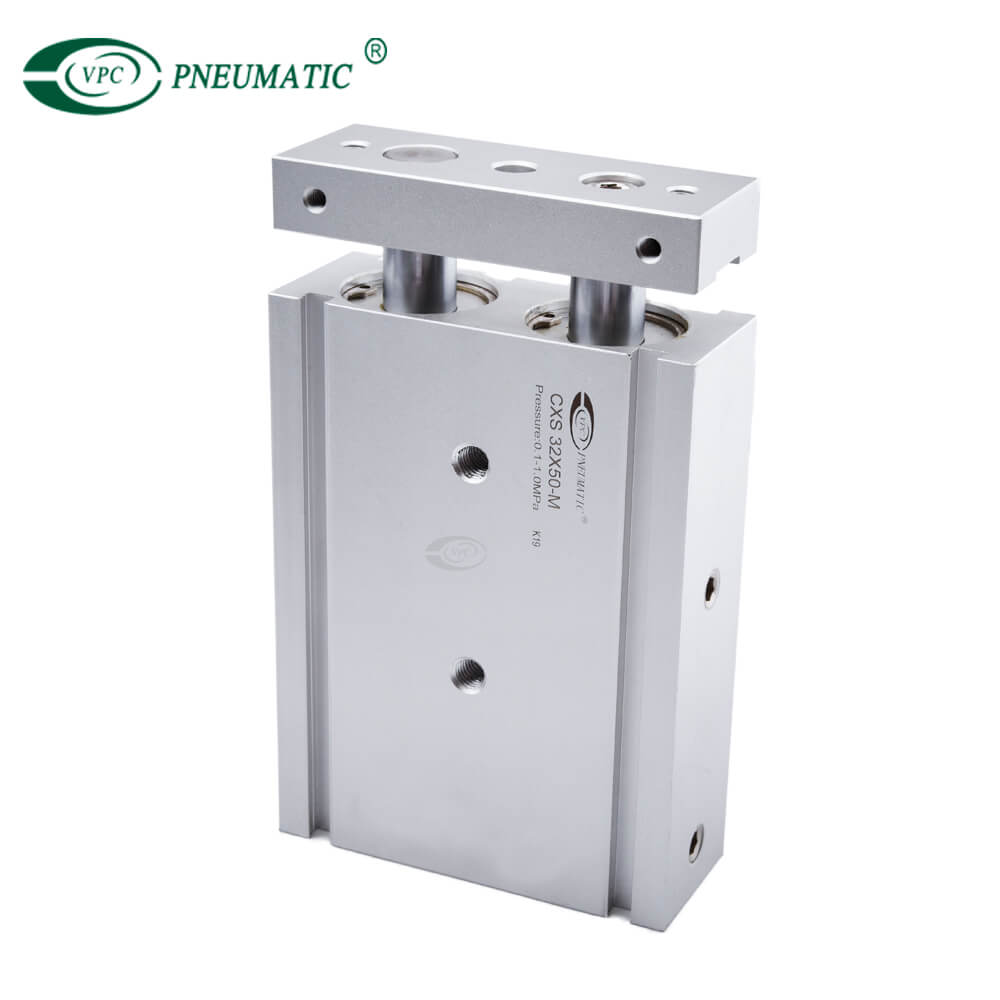

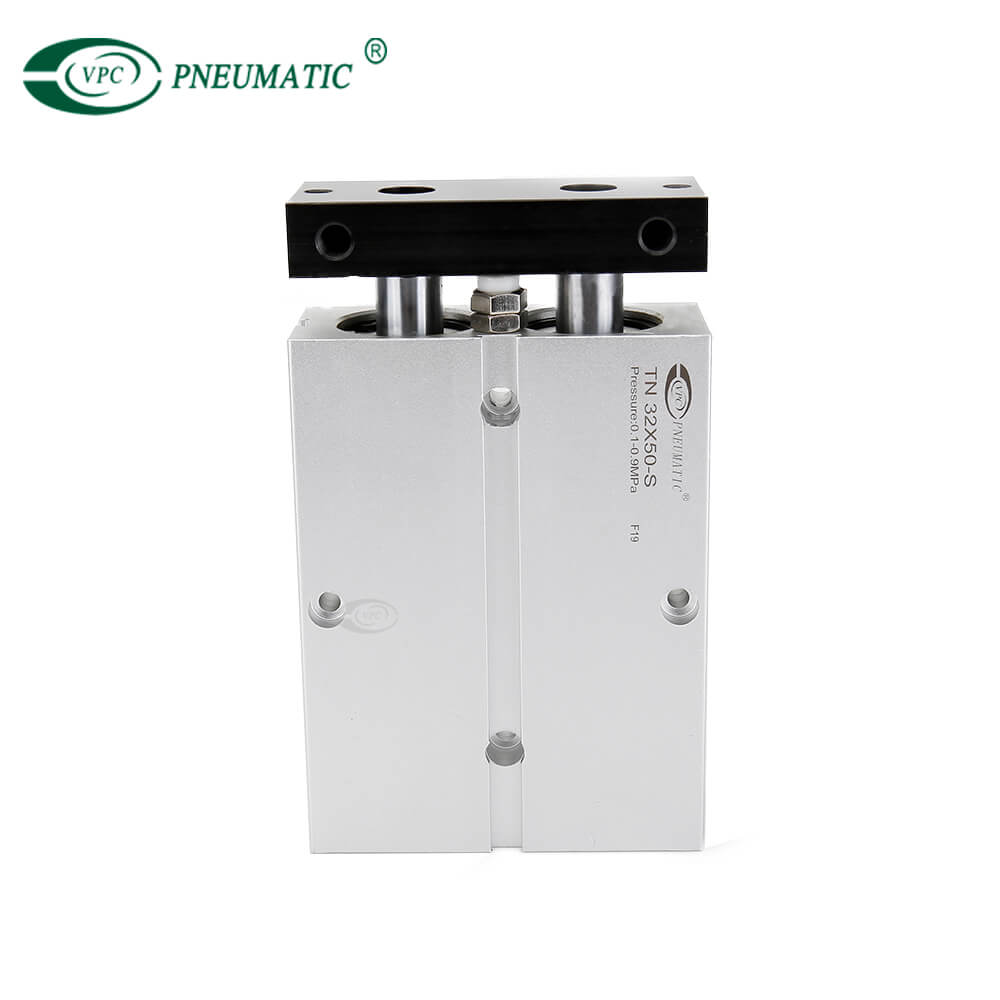

④ Luftzylinder mit Doppelwelle

Doppelstangen-Pneumatikzylinder ist eine Doppelkolben-, Doppelstangen-Gleiteinheit mit eingebauten Stoßdämpfern.Weit verbreitet in Anwendungen von Stößen mit hoher Geschwindigkeit und niedriger Last bis hin zu Situationen mit niedriger Geschwindigkeit und hoher Last.

Merkmale:

● Erweiterte Stützführung mit guter Führungsleistung;

● Mit bestimmten Führungs-, Biege- und Torsionsschutzeigenschaften, die bestimmten seitlichen Belastungen standhalten können;

● Die feste Platte hat Befestigungslöcher an drei Seiten, was für das Laden in mehreren Positionen praktisch ist;

● Das vordere Crash-Pad des Luftzylinders kann den Hub einstellen und den Stoß entlasten.Und es kann mehr Kraft erzeugen als ein Einwellenzylinder.



⑤ Geführter Pneumatikzylinder

Pneumatikzylinder mit Führungsstangen sind Stellantriebe, die Führung und Zylinder in einer Einheit vereinen.Ein Führungsmechanismus muss bereitgestellt werden, da sich Kolbenstangen als Reaktion auf Kräfte wie beispielsweise seitliche Belastungen biegen, drehen oder knicken können.

Merkmale:

Die kompakte Struktur des Führungsstangenzylinders kann effektiv Bauraum sparen.Es hat eine eigene Führungsfunktion, die bestimmte Seitenlasten und verschiedene Installationsmethoden tragen kann.Es kann zum Blockieren, Laden, Drücken, Stanzen, Klemmen usw. verwendet werden.

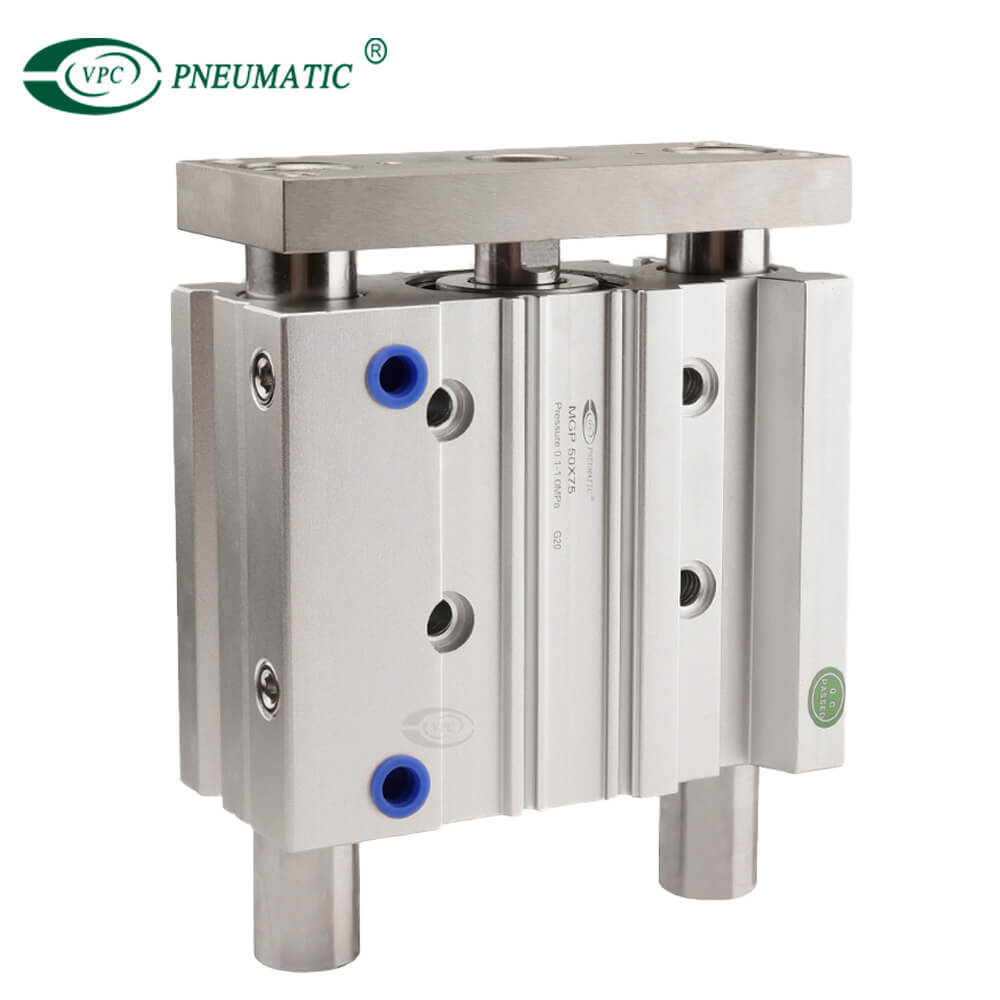

geführter Pneumatikzylinder

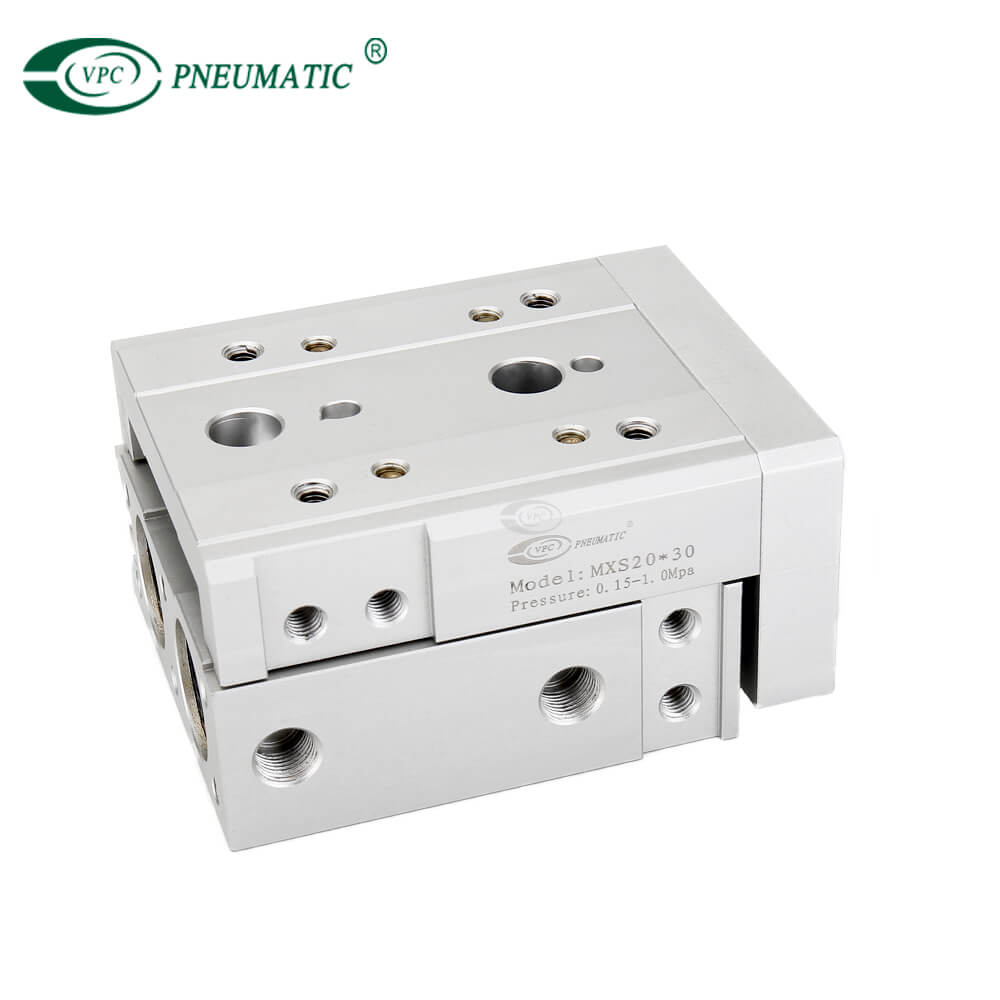

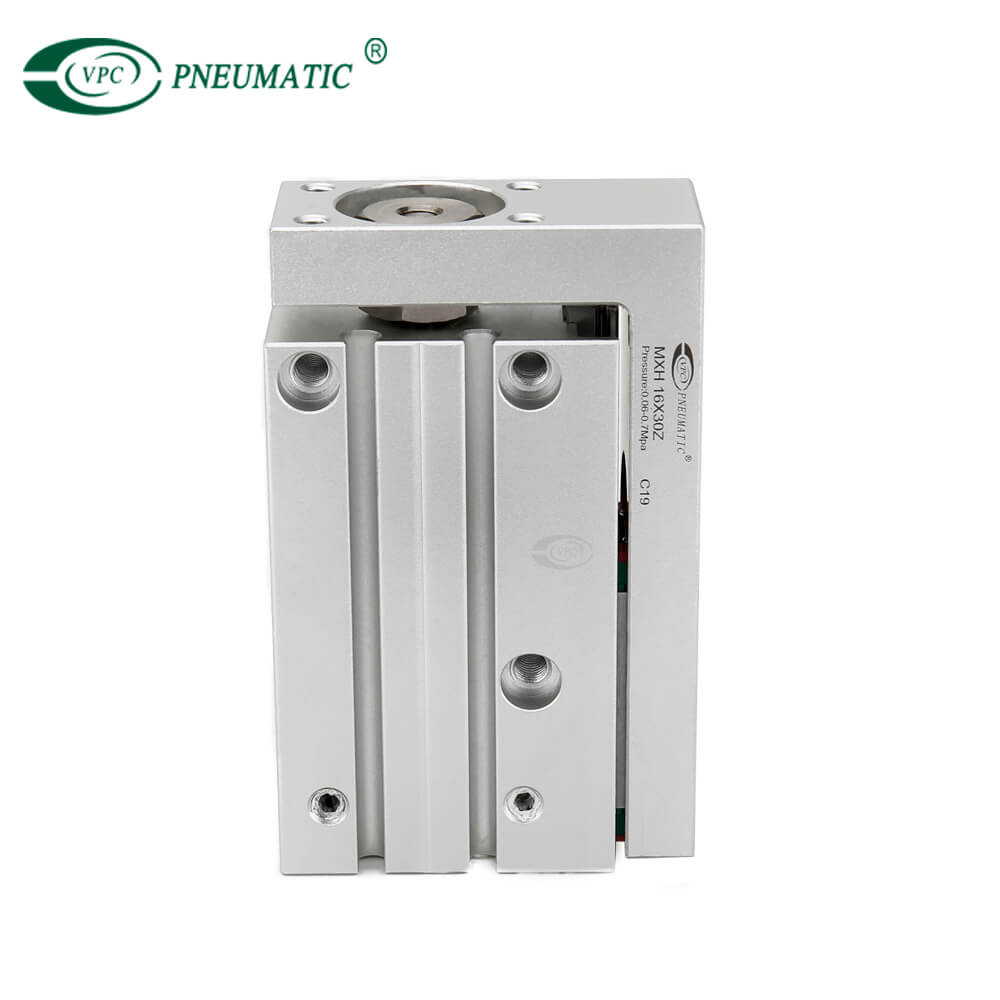

⑥ Luftzylinder schieben

Das Gleitzylinder wird durch eine Kreuzkugelführung geführt, die eine geringe Reibung aufweist und eine reibungslose Bewegung ohne Lockerung realisieren kann.

Merkmale:

● Kompakte Bauweise, spart Bauraum;

● Hohe Führungsgenauigkeit, Drehmomentaufnahme und hohe Belastbarkeit.



⑦ Kolbenstangenloser Pneumatikzylinder

Stangenloser Luftzylinder hat keine Kolbenstange, es verwendet einen Kolben, um direkt oder indirekt eine Hin- und Herbewegung zu erreichen.Unterteilt in: mechanische Kopplung und magnetische Kopplung.Der größte Vorteil des stangenlosen Zylinders besteht darin, Bauraum zu sparen, insbesondere bei Gelegenheiten mit kleiner Bohrung und langem Hub.

Hinweise zur Verwendung:

※ Kann den mittleren Schieber nicht fixieren, muss verwendet werden, um die beiden Enden des Vorder- und Rücksitzes zu fixieren;

※ Zylinder, um eine direkte Krafteinwirkung zu vermeiden, die ein Verbiegen des Zylinderrohrs verursacht, und schließlich eine schwimmende Verbindung zu verwenden.

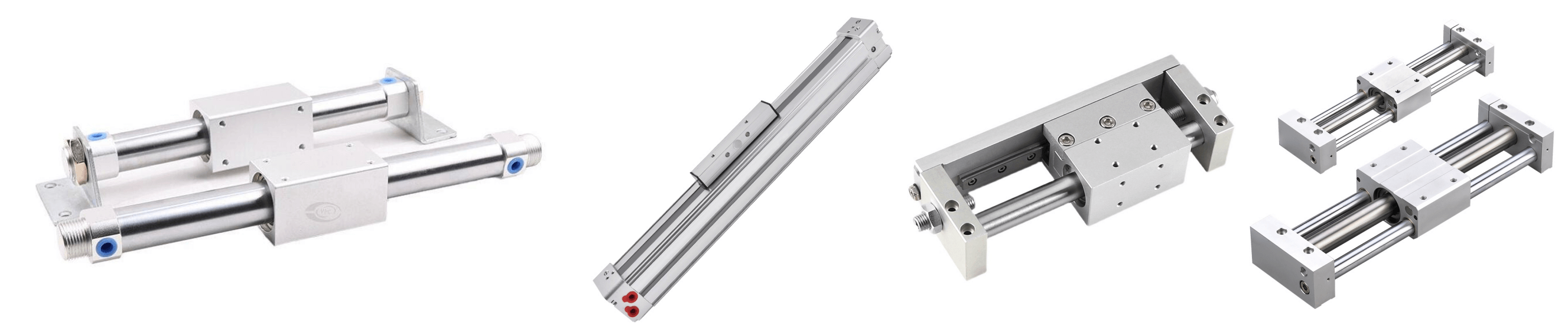

pneumatischer kolbenstangenloser Zylinder

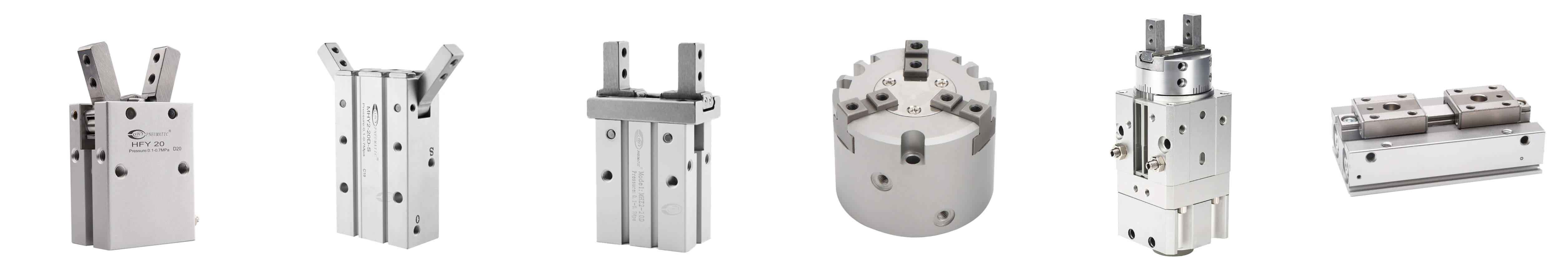

⑧ Pneumatischer Greiferzylinder

Luftzylinder des Greifers ist die Kolbenstange mit den Greiffingern verbunden.Wenn der Luftdruck den Kolben auf und ab bewegt, öffnen oder schließen sich die Finger parallel oder winklig.Dieser Mechanismus kann bei Pick-and-Place-Vorgängen oder zum Ändern der Ausrichtung des Objekts verwendet werden.

Pneumatische Greifertypen: Parallelspannzylinder, Schwenkspannzylinder, Drehspannzylinder, Dreifinger-Luftgreifer, Vierfinger-Luftgreifer.

Merkmale:

Geeignet für bidirektionales Greifen mit konstantem Greifmoment;

Integrierte Linearführung, automatische Ausrichtung, hohe Wiederholgenauigkeit (±0,01 mm).


pneumatischer Greiferzylinder

⑨ Pneumatischer Schwenkzylinder

Schwenkzylinder werden in Zahnstangen- und Flügelradtypen unterteilt.Am häufigsten wird der Typ Zahnstange und Ritzel verwendet, der zum Drehen, Wenden, Sortieren usw. von Objekten verwendet wird.

Merkmale:

● Pendelplattformtyp mit dünnem Pendel und ohne Getriebelücke;

● Optionaler interner hydraulischer Puffer;

● Einfache Installation des Hauptkörpers, die Last kann direkt installiert werden;

● Verwenden Sie große Wälzlager mit hoher Präzision;

● Winkeleinstellbereich: 0 bis 190°;

● Radiale und axiale Bewegung des Pendeltisches: 0,01 mm oder weniger;

● Kann platzsparend vom Gehäuseende und von der Seite verdrahtet und verrohrt werden.

⑩ Pneumatischer Stopperzylinder

Stopper-Zylinder wurde speziell für Anwendungen zum Stoppen von Förderbändern entwickelt.Er verfügt über eine hochbelastbare Montageplatte, und das Stangen-/Lagerdesign des Zylinders wurde speziell entwickelt, um Seitenaufprallbelastungen standzuhalten.

Kontaktieren Sie uns für weitere Informationen und eine Preisliste für Pneumatikzylinder!
