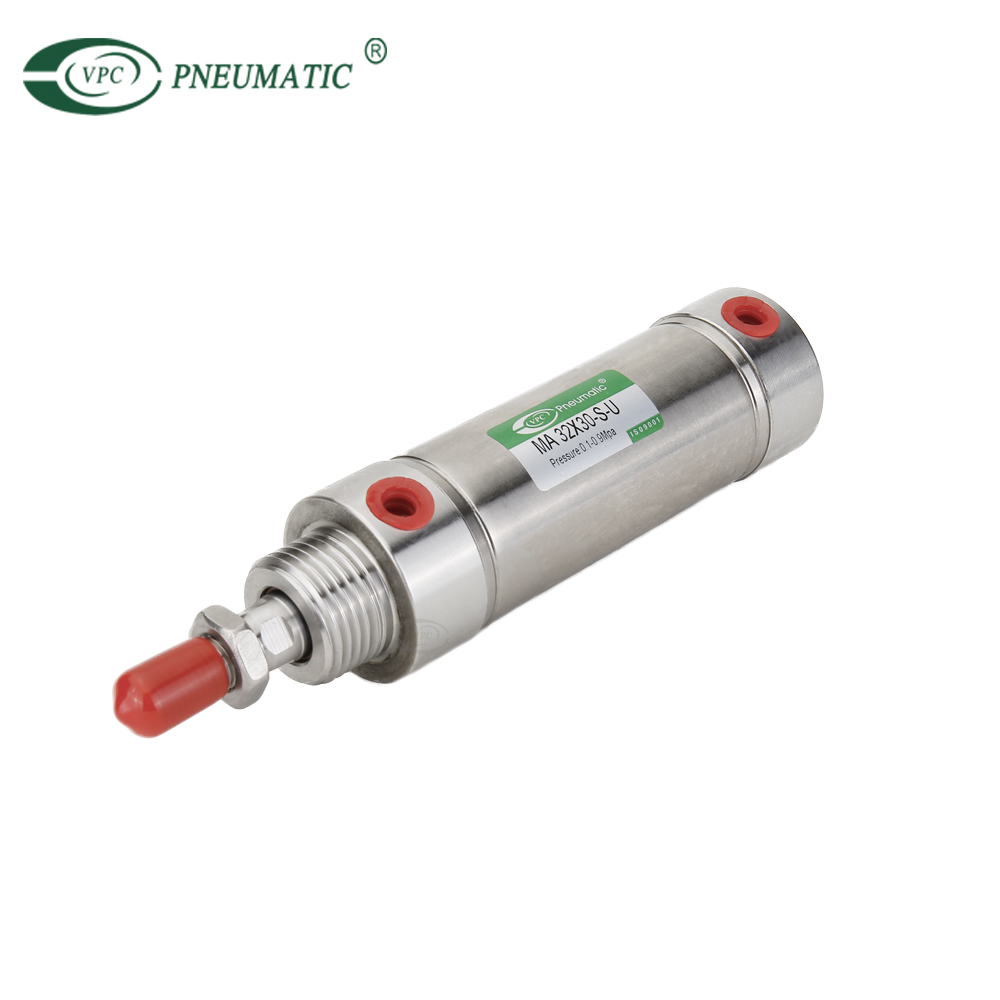

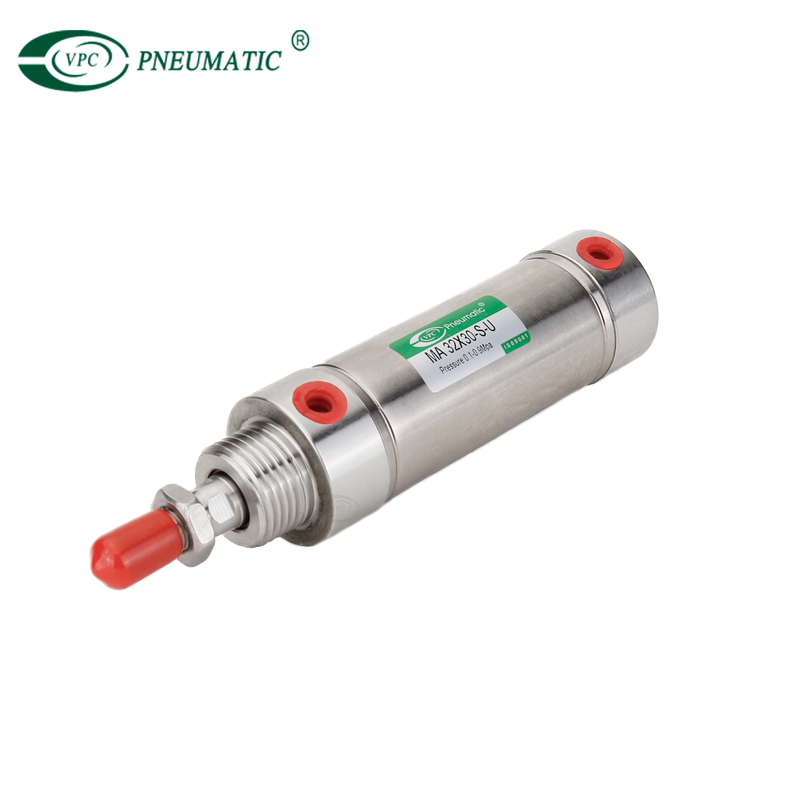

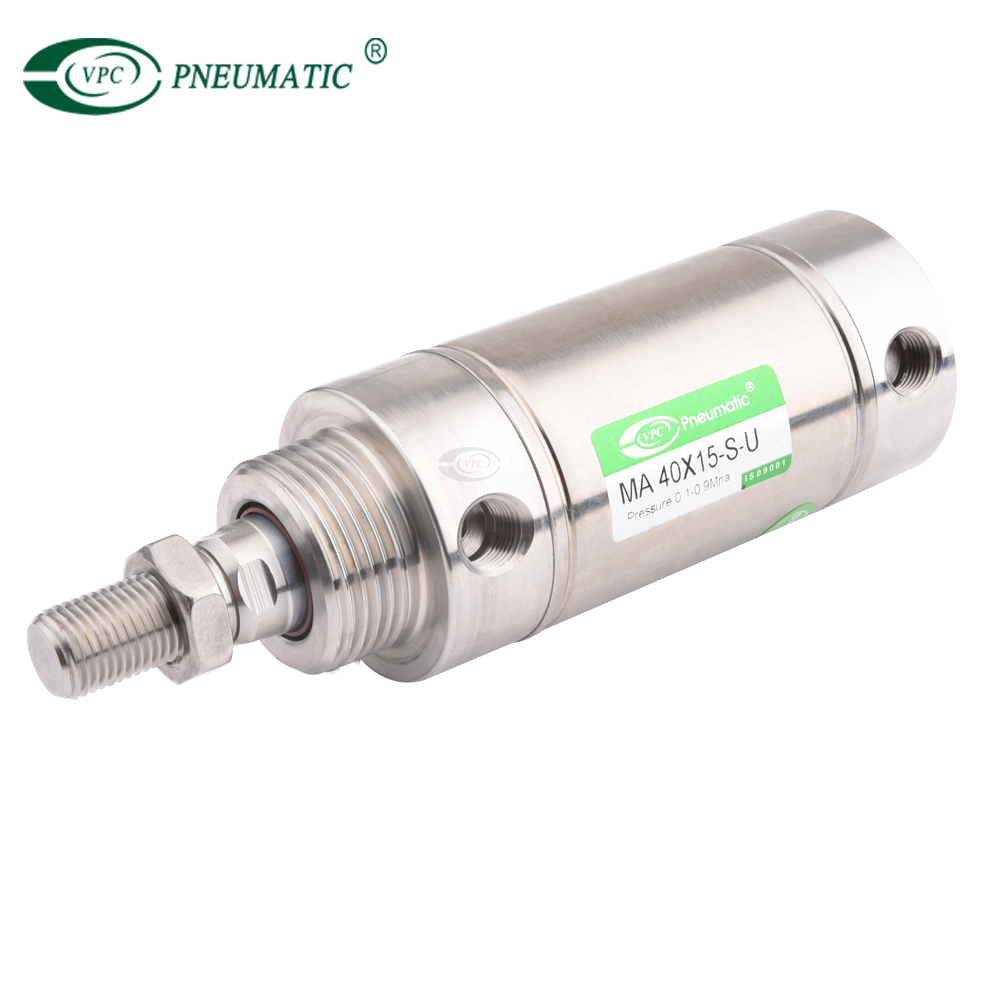

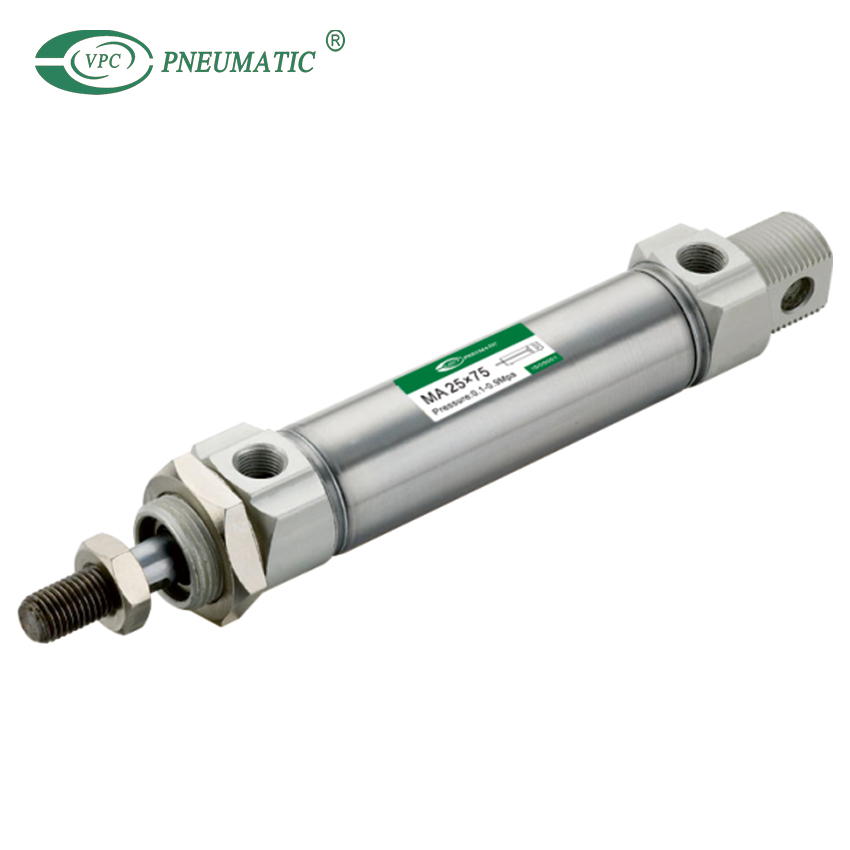

Mini-Zylinder aus Edelstahl der Serie MA, Typ mit flachem Ende, große Bohrung nach europäischen Standards

Anteil an:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • Minizylinder mit kompakter Struktur, kleinem Volumen und geringem Gewicht;
  • Die Führungsgenauigkeit der Kolbenstange ist hoch und es wird kein zusätzliches Schmiermittel benötigt;
  • Kolbenstangen-Edelstahlfass lässt den Zylinder allgemeine korrosive Arbeitsumgebung anpassen;
  • Es gibt Zylinder und Zubehör mit mehreren Spezifikationen für die Installation für Ihre Wahl;
  • Es hat einen kleinen Zylinderdurchmesser und eine schnelle Reaktion, geeignet für die Arbeitsumgebung mit höherer Frequenz.

  • SMA 32x30-U

  • VPC Pneumatic

  • 8412310090

Schauspieltyp:
Doppelt wirkend
Einzelwirkend
Arbeitstemperatur:
5~70 Grad Celsius
Arbeitsdruck:
0,1 ~ 0,9 MPa
0,2 ~ 0,9 MPa
Garantierter Druck:
1,5 MPa
Geschwindigkeitsbereich:
50~800 mm/s
30~800mm/s
Verfügbarkeitsstatus:
erkundigen In den Einkaufswagen

Produktbeschreibung

■ Produkteigenschaft

1. Kolben nimmt eine heterogene Zwei-Wege-Dichtungsstruktur an.Es hat eine kompakte Größe  und hat die Funktion der Fettreservierung.

2. Die vordere Abdeckung hat einen festen Stoßfänger, der den Einfluss der Richtung verringern kann  Wechsel des Zylinders.

3. Es gibt mehrere Modi für die hintere Abdeckung, was die Installation des Zylinders bequemer macht.

4. Vordere und hintere Abdeckung und Edelstahlblock nehmen das genietete Rollenpaket an  Struktur, um eine zuverlässige Verbindung zu bilden.

5. Der Zylinderkörper hat Edelstahlrohre mit hoher Präzision zu produzieren  hohe Festigkeit und Korrosionsbeständigkeit.

6. Es gibt Zylinder und Montagezubehör mit mehreren Spezifikationen für  deine Entscheidung.


■  Symbol

MA rundes pneumatisches Zylindersymbol

MA Runder Pneumatikzylinder Bestellcode

Produktspezifikationen

Bohrung (mm)16202532405063

Mountin-Typ

MSA  MTAEinfachwirkend-
MA  WÜTEND  MAJ Doppelt wirkend-
BESCHÄDIGEN-Doppelt wirkend

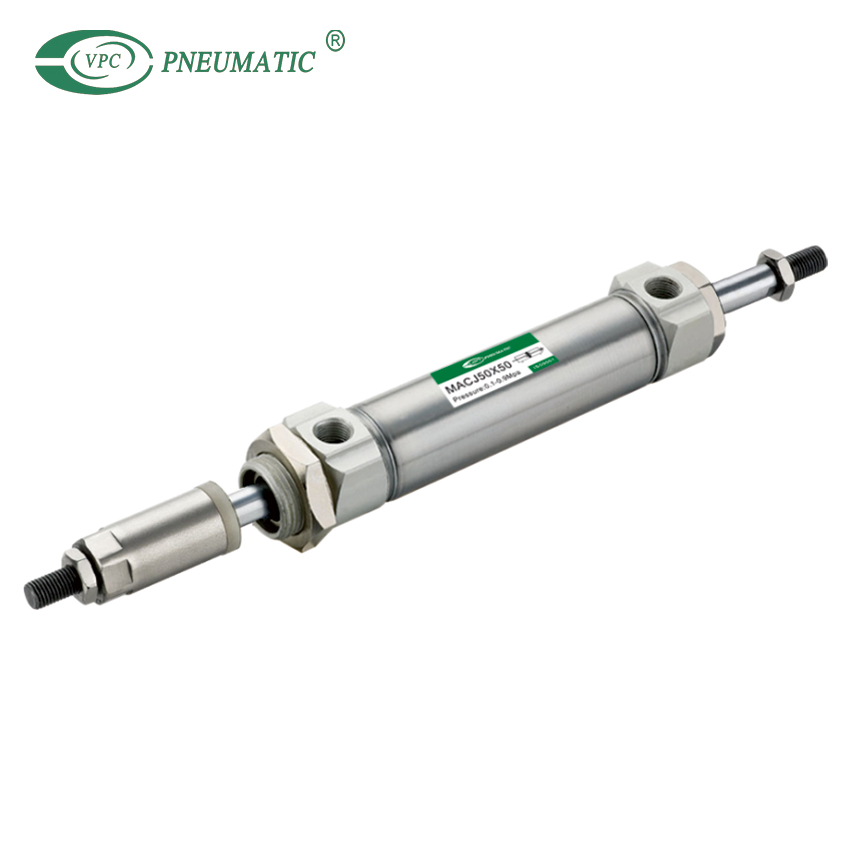

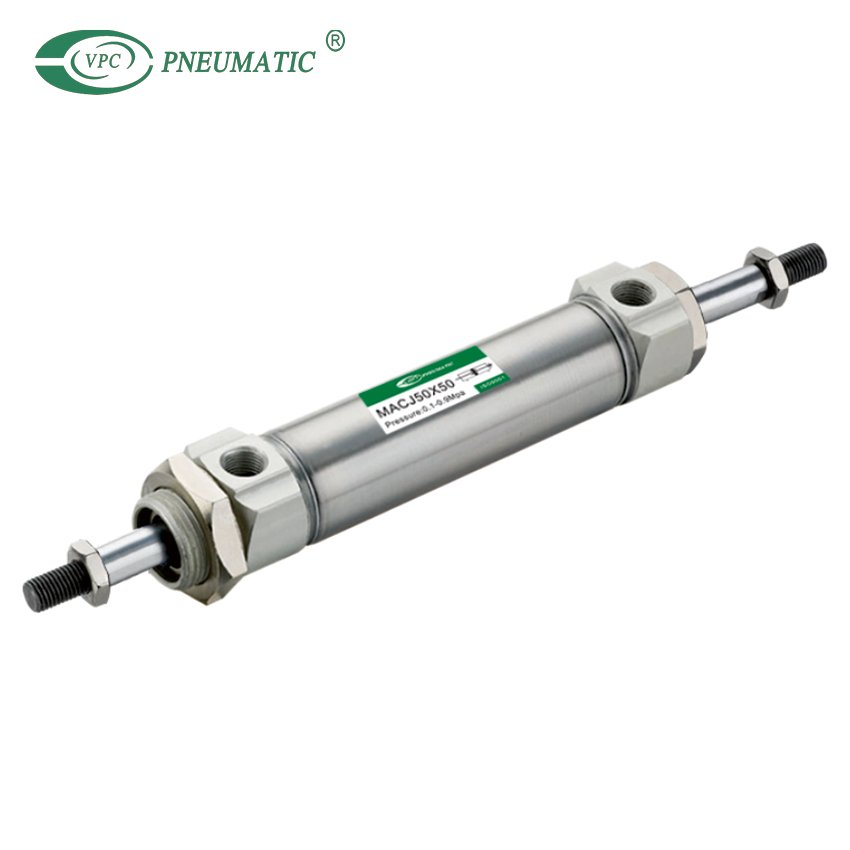

MAC  MACD  MACJ-Doppeltwirkend mit Dämpfung
ArbeitsmediumSaubere Luft (40um Filterung)
ArbeitsdruckDoppelt wirkend
0,1 bis 1,0 MPa
Einfachwirkend0,2 bis 1,0 MPa
Garantierter Druck1,5 MPa
Arbeitstemperatur-20 bis 70℃
GeschwindigkeitsbereichDoppeltwirkend: 30 bis 500 mm/s   Einfachwirkend: 50 bis 500 mm/s
Schlagtoleranz

Hub ≤ 150 + 1,0   Hub > 150 + 1,4

                  0                           0

KissentypMAC  MACD  MACJ-Serie: Verstellbares Kissen   Andere Serien: Stoßstange
AnschlussgrößeM5X0.8G1/8G1/4



Hauptabmessungen

Abmessungen des runden Pneumatikzylinders

Abmessungen des MINI-Zylinders


■  Mini-Zylinderhalterungen der MA-Serie

runde PneumatikzylinderbefestigungMini-Luftzylinder-MontageMontage runder LuftzylinderAbmessungen des Y-ZylinderanschlussesAbmessungen der schwimmenden Armaturen
