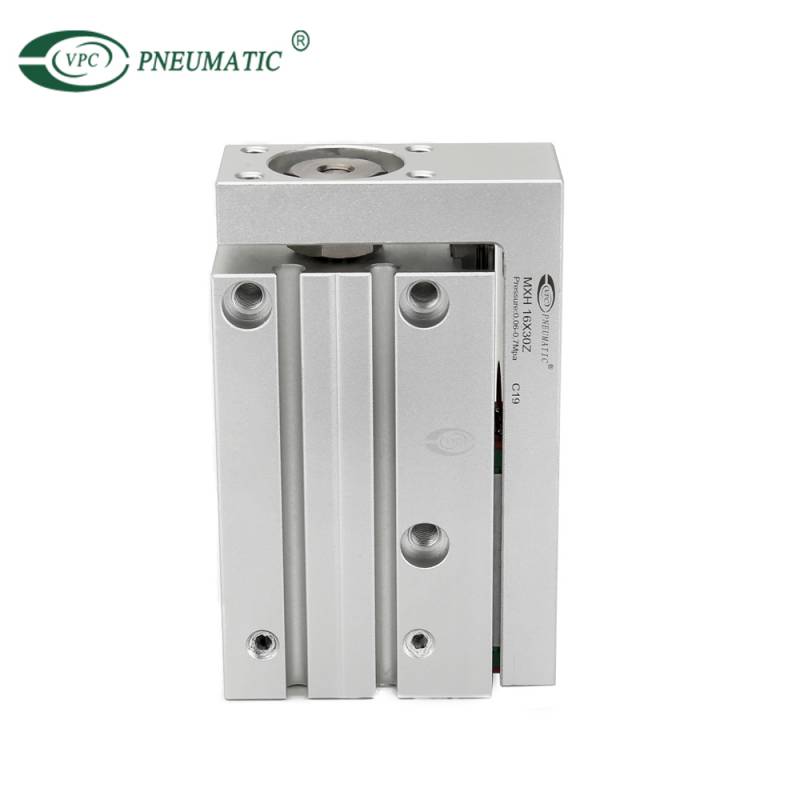

Die MXH -Schmalbreite Präzisionsstrahltabelle enthält Rücklager in seinem neuen linearen Führungssystem, um die Steifigkeit zu erhöhen, indem die Breite erweitert wird, in der die Lastlager mit der linearen Führung in Kontakt kommen. Das neue lineare Führungssystem erhöht auch das zulässige Tonhöhenmoment um 170%, das Giermoment um 210% und das Rollenmoment um 240% und verringert sein Gewicht um bis zu 19% aus dem Vorgängermodell. Mit seinem schmalen Fußabdruck können mehrere Einheiten für Anwendungen mit engen Platzbeschränkungen angrenzend montiert werden.

  • MXH16-30Z

  • VPC

  • 8412310090

Bohrungen:
6, 10, 16, 20 mm
Verfügbarkeitsstatus:
erkundigen In den Einkaufswagen

Produktbeschreibung

   Bestellcode      Kompakte Folie der MXH -Serie

Mxh    10①    -    60②    Z    -    M9BW③    □④    -    □⑤

① 10 → Bohrungsgröße

66 mm
1010 mm
1616 mm
2020 mm


② 60 → Zylinderschlag (mm)

Siehe "Standard -Schlaganfall" auf der nächsten Seite.


③ M9BW → Auto -swtich

NIL: Ohne Auto-Switch (eingebauter Magnt)

* Für das geltende automatische Switch -Modell. Verleihen Sie in die folgende Tabelle.


④ □ → Anzahl der Auto -SWTiches

NIL: 2PCS

S: 1PC


⑤  □  → zur Bestellung gemacht

* Weitere Informationen finden Sie auf Seite 20.

Produktspezifikationen

Bohrungsgröße (mm)6101620
FluidLuft
AktionDoppelte Schauspielerei
RohrleitungsanschlussgrößeM5 × 0,8
Mindestbetriebdruck0,15 MPa0,06 MPA0,05 MPa
Maximaler Betriebsdruck0,7 MPa
Beweisdruck1,05mpa
Umgebungs- und Flüssigkeitstemperatur

Ohne Autoschalter: -10 bis 70 ℃ (kein Gefrieren)

Mit Auto Switch: -10 bis 60 ℃ (kein Gefrieren)

Kolbengeschwindigkeit50 bis 500 mm/s
Zulässige kinetische Energie (J)0.01250.0250.050.1
SchmierungNicht-Lube
KissenGummi -Stoßfänger an beiden Enden
Toleranz der Schlaganfalllänge

+1.0

0


■  Standardschlag



Bohrungsgröße (mm)Standardhub (MM)
6, 10, 16, 205, 10, 15, 20, 25, 30, 40, 50, 60

HINWEIS) Zwischenstriche sind mit "Made to Order " -Modell (-xc19) verfügbar.



■  Theoretische Ausgabe

                                                                                                                                                           (N)

Bohrungsgröße(mm)

Stangengröße(mm)

Betriebs  Richtung

Kolbenbereich(mm²)

Betriebsdruck (MPA)
0.30.50.7
63AUS2881419
IN2161014
104AUS78233955
IN66193346
166AUS20160101141
IN1725186121
208AUS31494157220
IN26479132185


■  Gewicht

                                                                                                                                                              (g)

ModellSchlaganfall (MM)
51015202530405060
MXH6616675808893107120134
MXH10104112125133146153174195216
MXH16194204222232250260288316343
MXH20352369400417448466514562610
