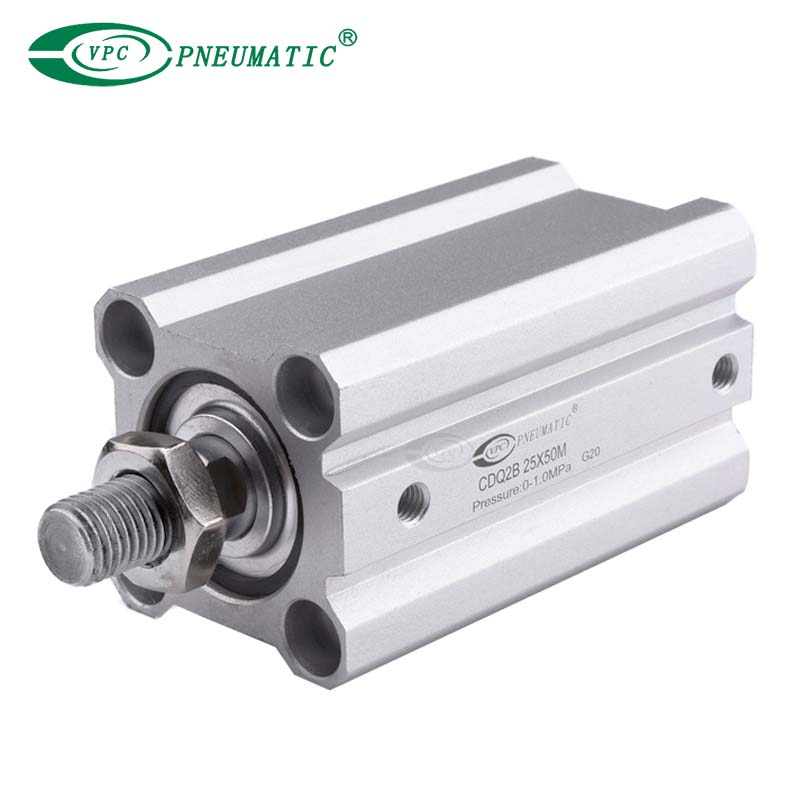

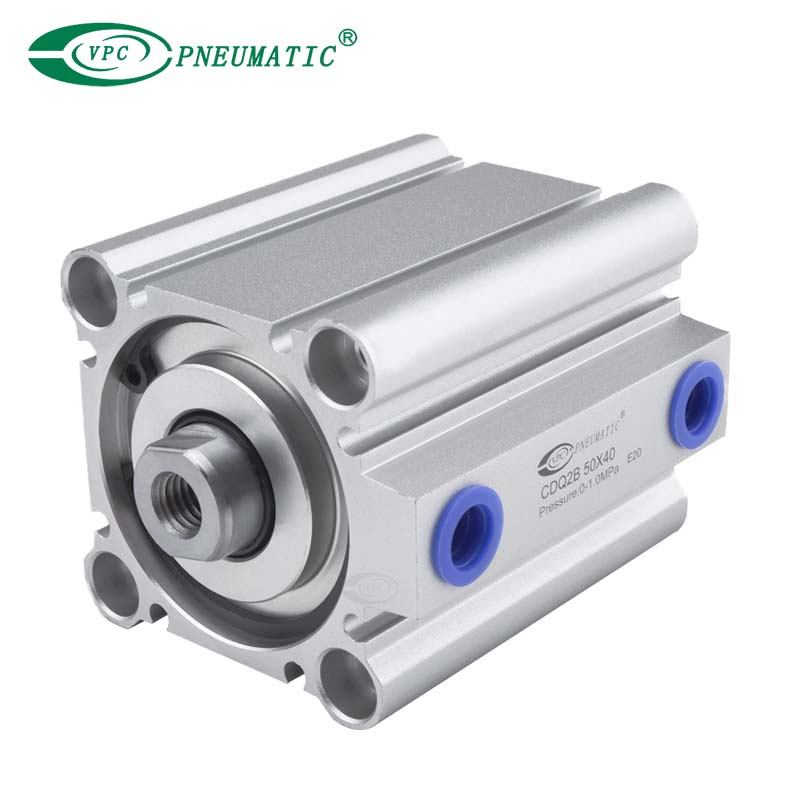

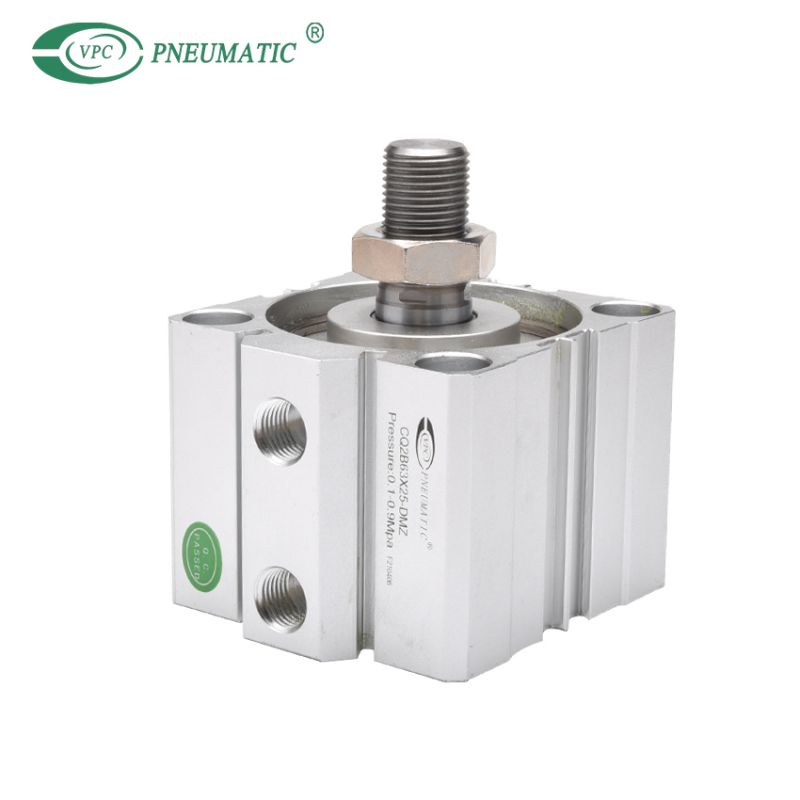

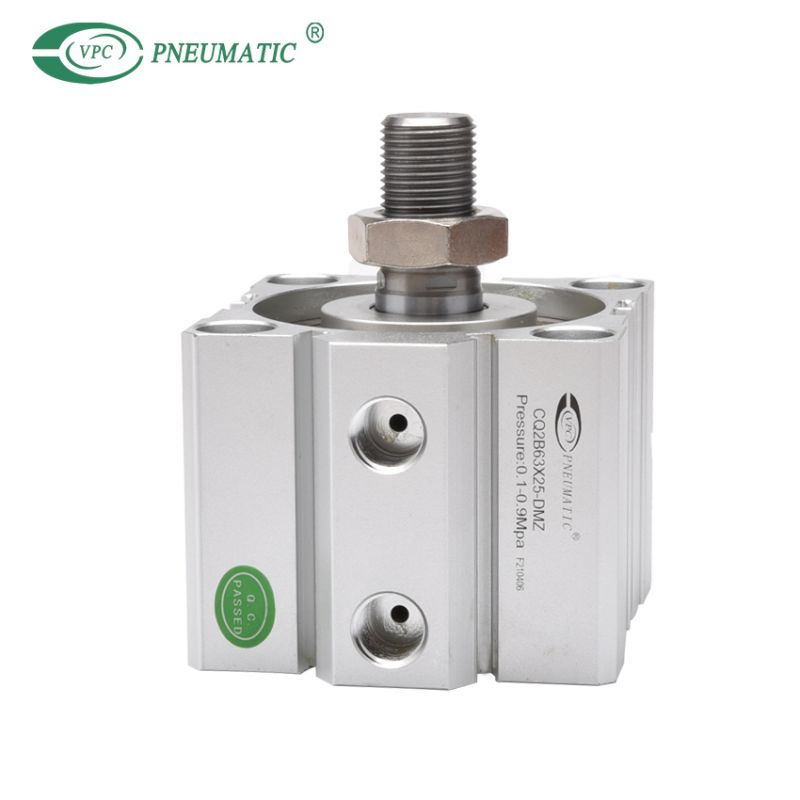

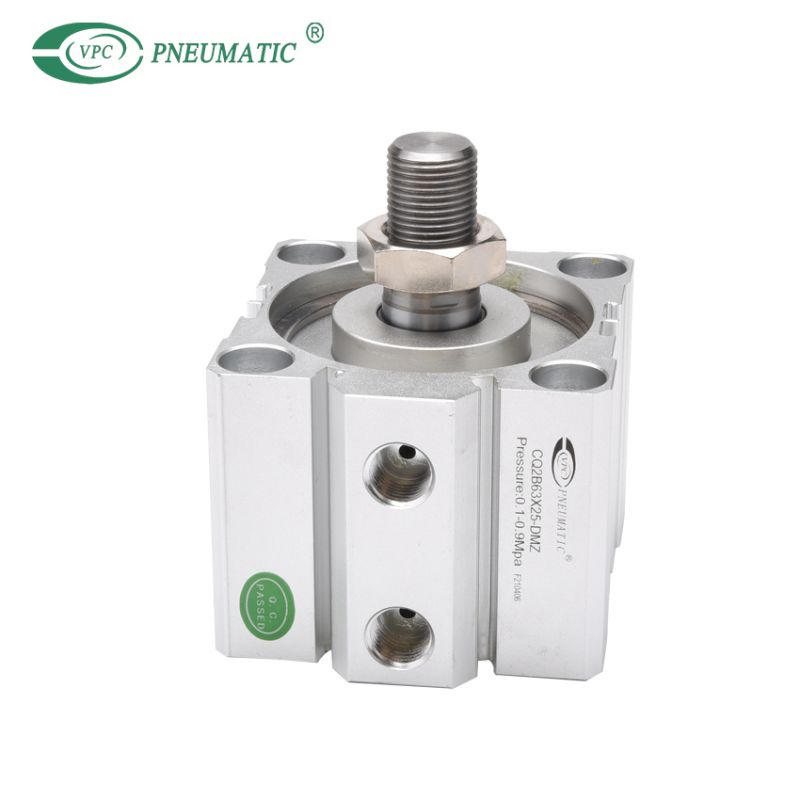

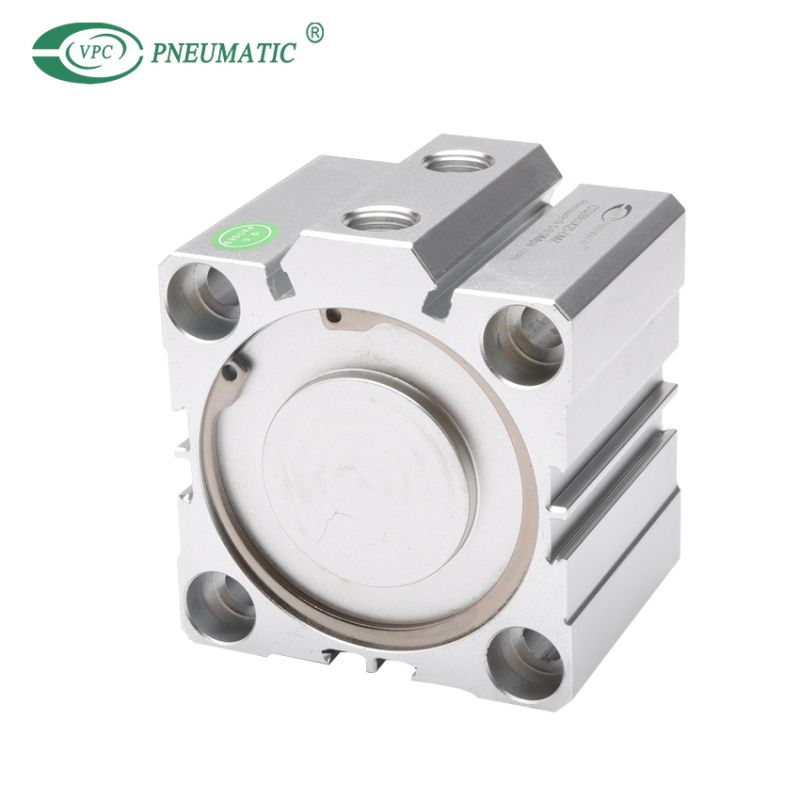

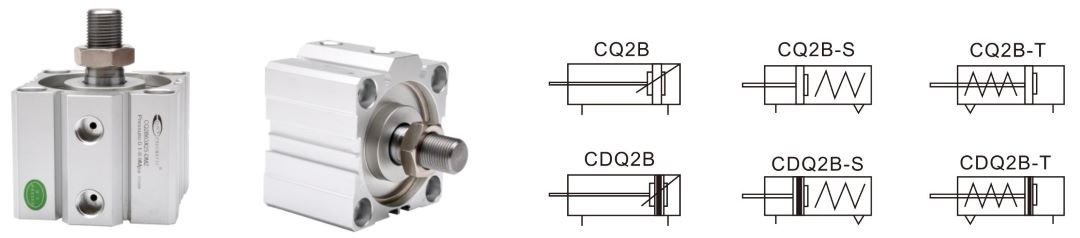

Produktbeschreibung
1. Kompaktes Design: CQ2B-Zylinder sind klein und eignen sich für Anwendungen mit begrenztem Einbauraum.
Leicht: Hergestellt aus einer Aluminiumlegierung, ist es leicht und einfach zu installieren und zu bewegen.
2. Einstellbarer Hub: Die Hublänge des Zylinders kann je nach Bedarf angepasst werden, was flexiblere Anwendungslösungen ermöglicht.
3. Hohe Genauigkeit: Eine hochpräzise Hubsteuerung und die Fähigkeit zur wiederholten Positionierung sorgen für eine gleichmäßige Bewegung.
4. Mehrere Montagemethoden: Unterstützt eine Vielzahl von Montagemethoden, wie z. B. Seitenmontage, Bodenmontage usw., wodurch die Flexibilität der Installation erhöht wird.
5. Gute Haltbarkeit: Verwendung hochwertiger Dichtungen und Materialien, um einen langfristig stabilen Betrieb und eine lange Lebensdauer des Zylinders zu gewährleisten.
6. Breites Anwendungsspektrum: geeignet für automatisierte Produktionslinien, Montageanlagen, Verpackungsmaschinen und viele andere Industriebereiche.

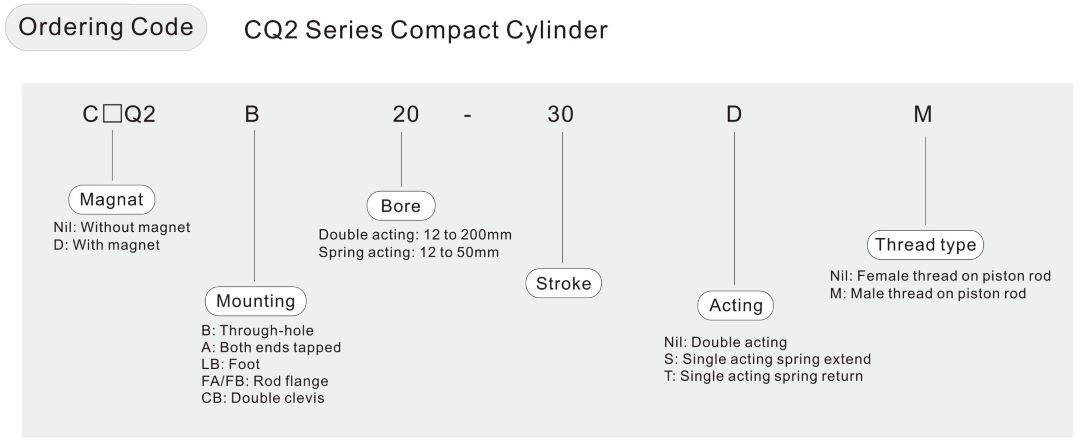

Produktspezifikationen
| Bohrung (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 140 | 160 | 180 | 200 | |
| Schauspieltyp | Doppeltwirkende Einzelstange/Einfachwirkende Einzelstange | Doppeltwirkende Einzelstange | ||||||||||||||
| Arbeitsmedium | Saubere Luft (40μm Filterung) | |||||||||||||||
| Prüfdruck | 1,5 MPa | 1,05 MPa | ||||||||||||||
| Max. Arbeitsdruck | 1,0 MPa | 0,7 MPa | ||||||||||||||
| Min. Arbeitsdruck | Doppeltwirkende Einzelstange | 0,07 MPa | 0,05 MPa | |||||||||||||
| Einfachwirkende Einzelstange | 0.25 | 0.25 | 0.18 | 0.18 | 0.17 | 0.15 | 0.13 | ﹣ | ||||||||
| Arbeitstemperatur | Ohne Signalgebermagnet: –10 bis 70 °C Mit Signalgebermagnet: –10 bis 60 °C | |||||||||||||||
| Schmierung | Nicht erforderlich | |||||||||||||||
| Geschwindigkeitsbereich | 50~500 mm/s | 20~400 mm/s | ||||||||||||||
| Kissentyp | Nein oder Stoßstangenkissen | |||||||||||||||
| Schlaganfalltoleranz | +1,0 mm 0 | +1,4 mm 0 | ||||||||||||||

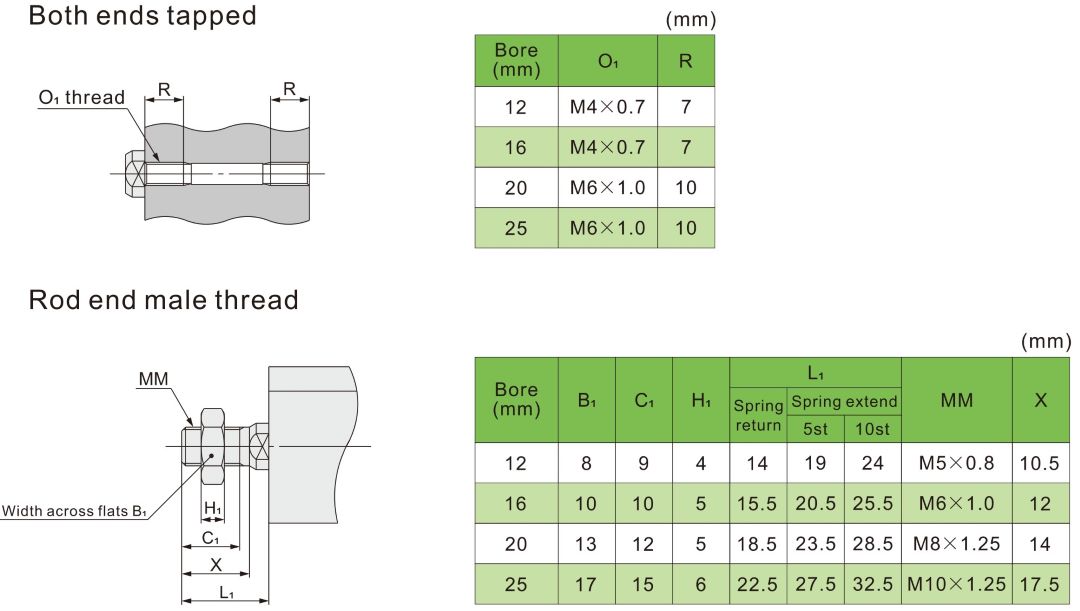

Hauptabmessungen

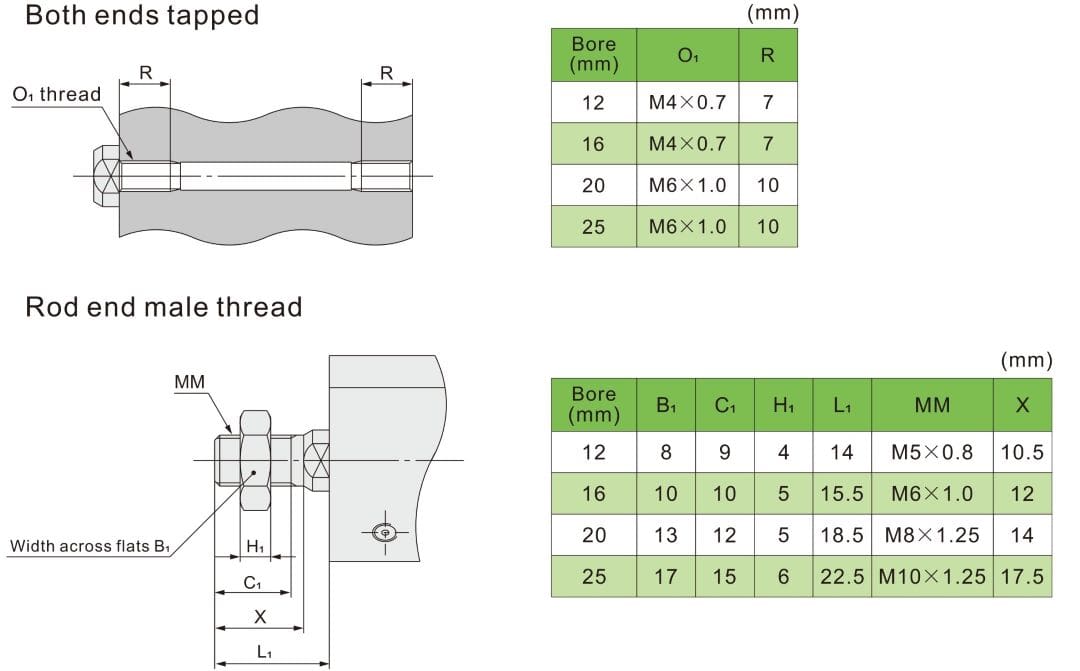

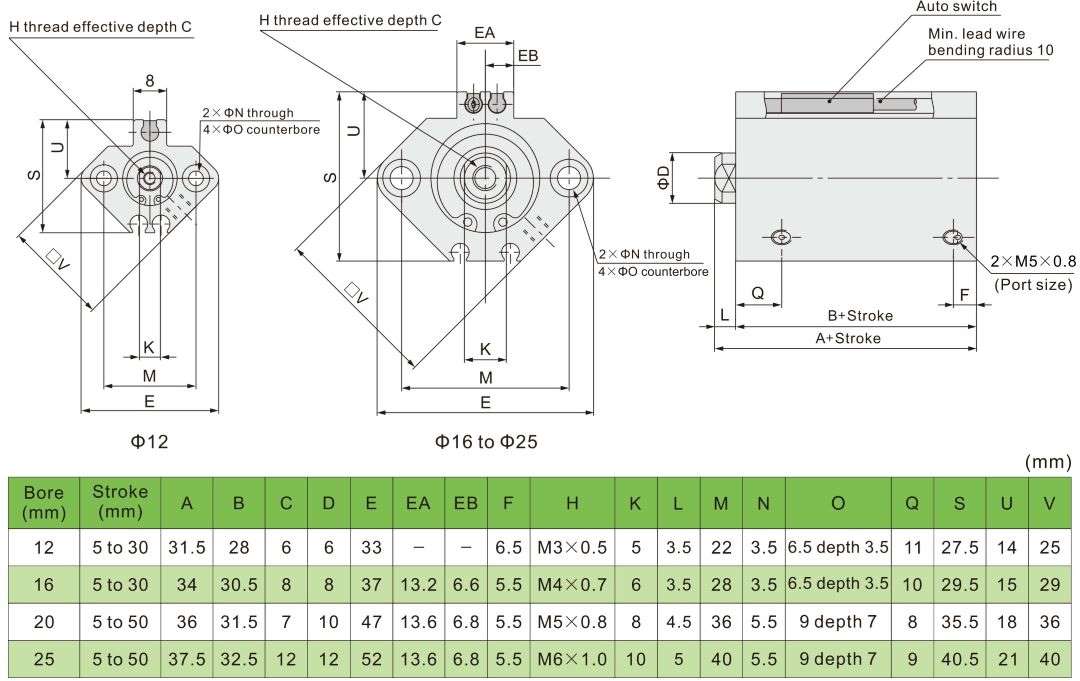

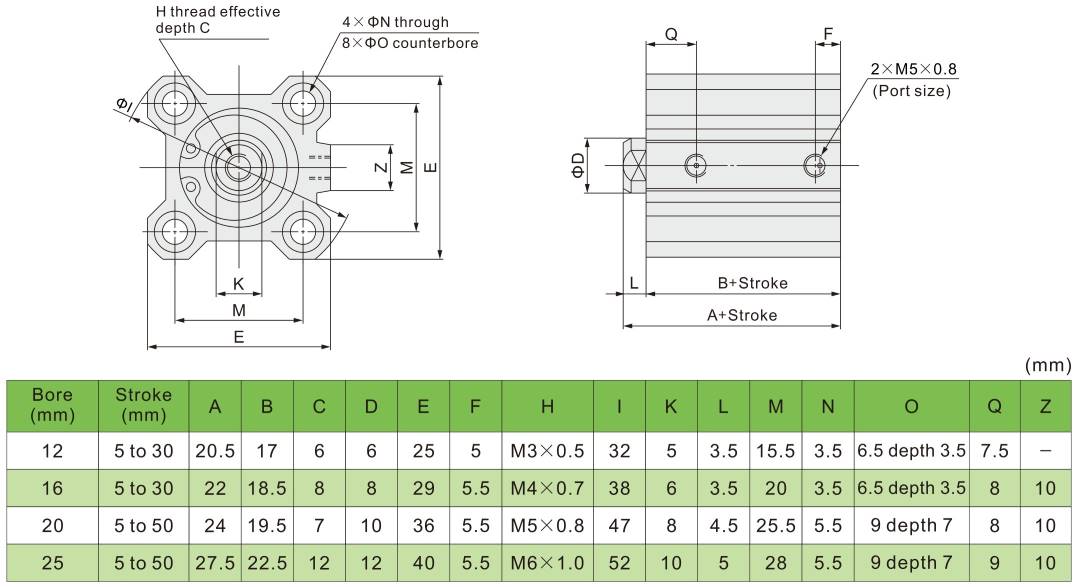

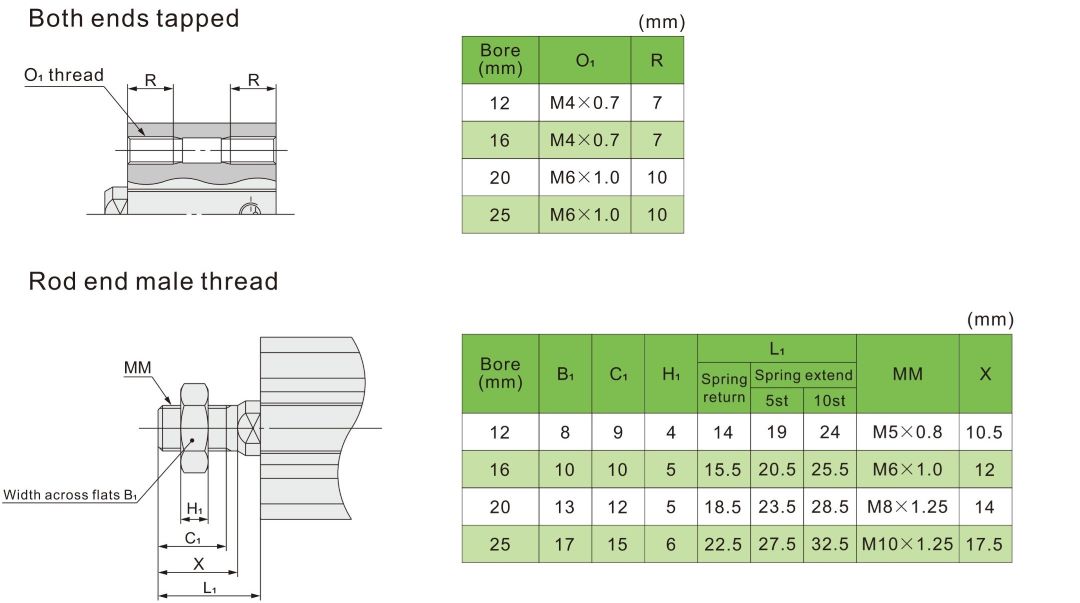

Ф12~Ф25 Ohne Signalgebermagnet

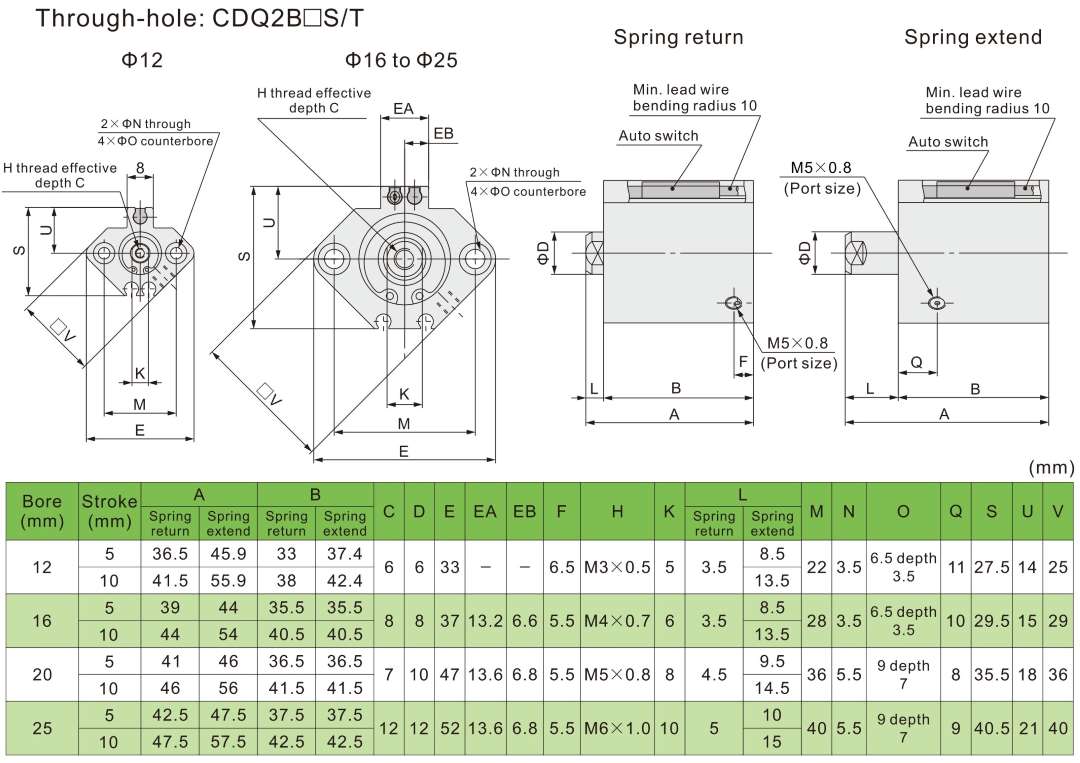

Durchgangsloch: CQ2B (Standardtyp)

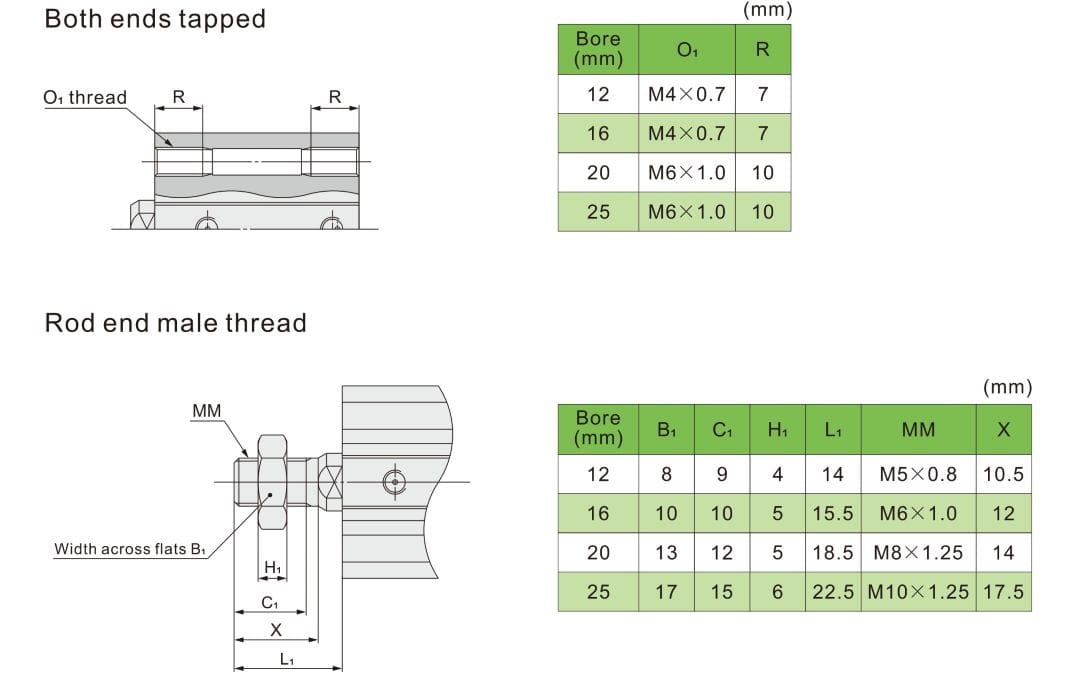

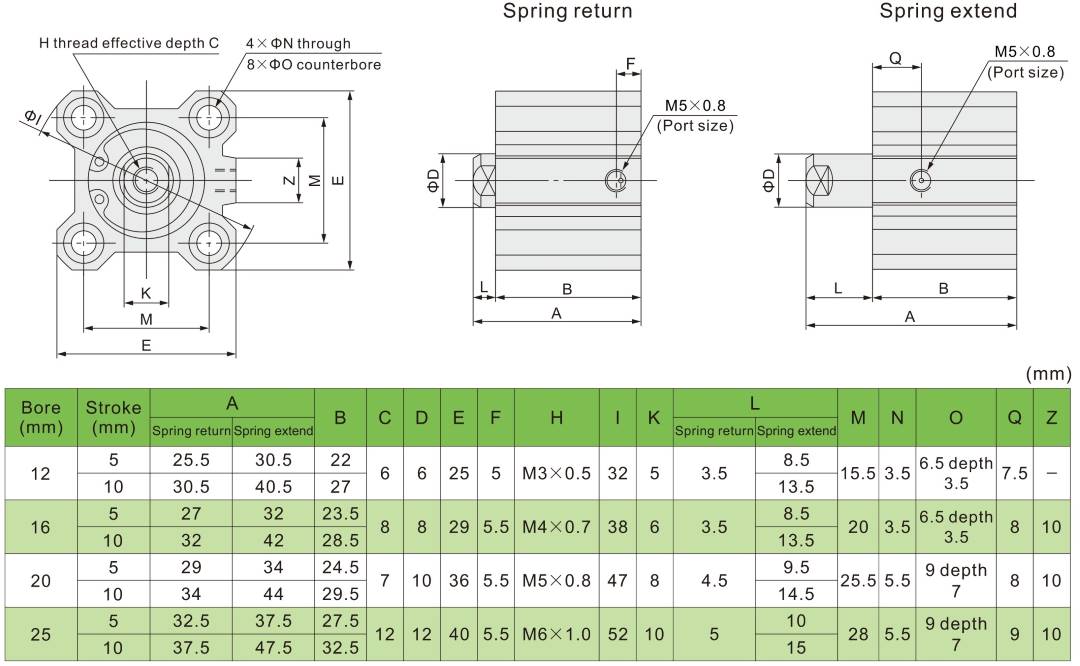

Ф12~Ф25 Federrückstellung/-ausfahrung: Ohne Signalgebermagnet
Durchgangsloch: CQ2B□S/T

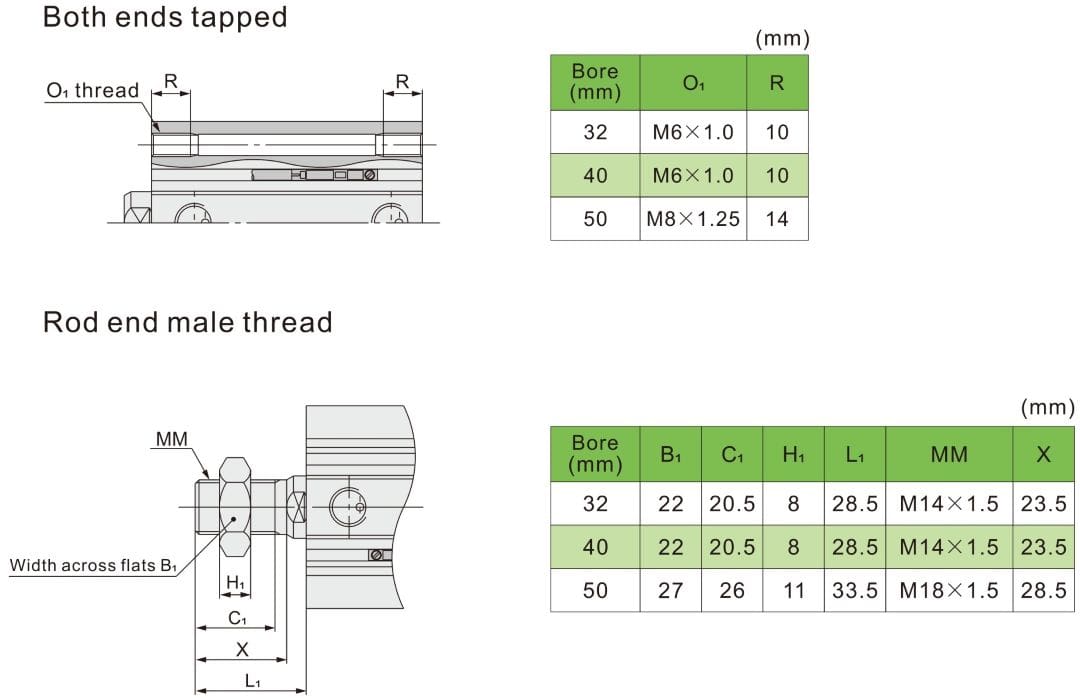

Ф12~Ф25 Mit Signalgebermagnet
Durchgangsloch: CDQ2B
Ф12~Ф25 Federrückstellung/-ausfahrung: Mit Signalgebermagnet
Durchgangsloch: CQ2B□S/T

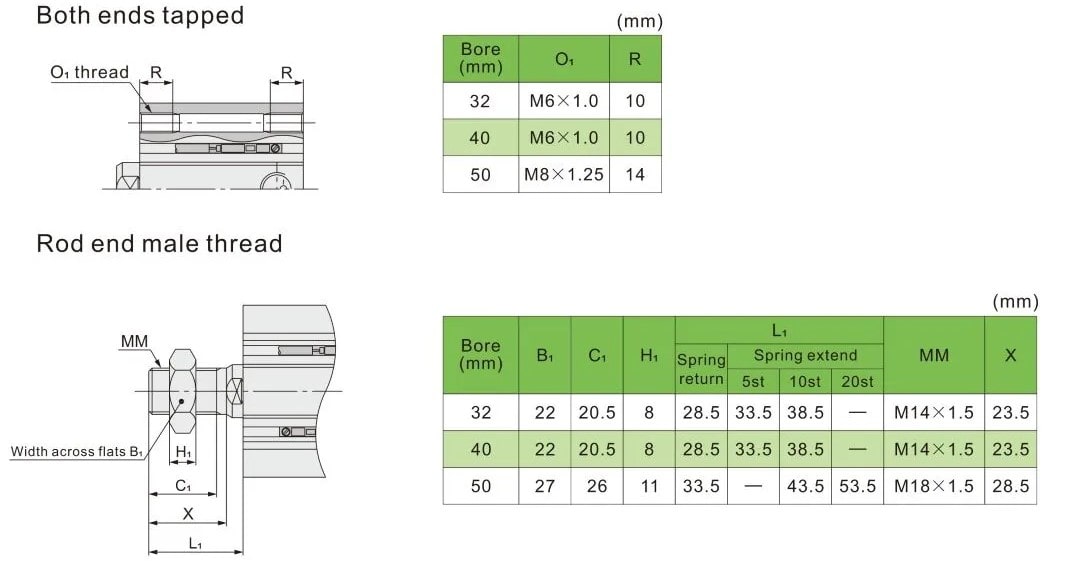

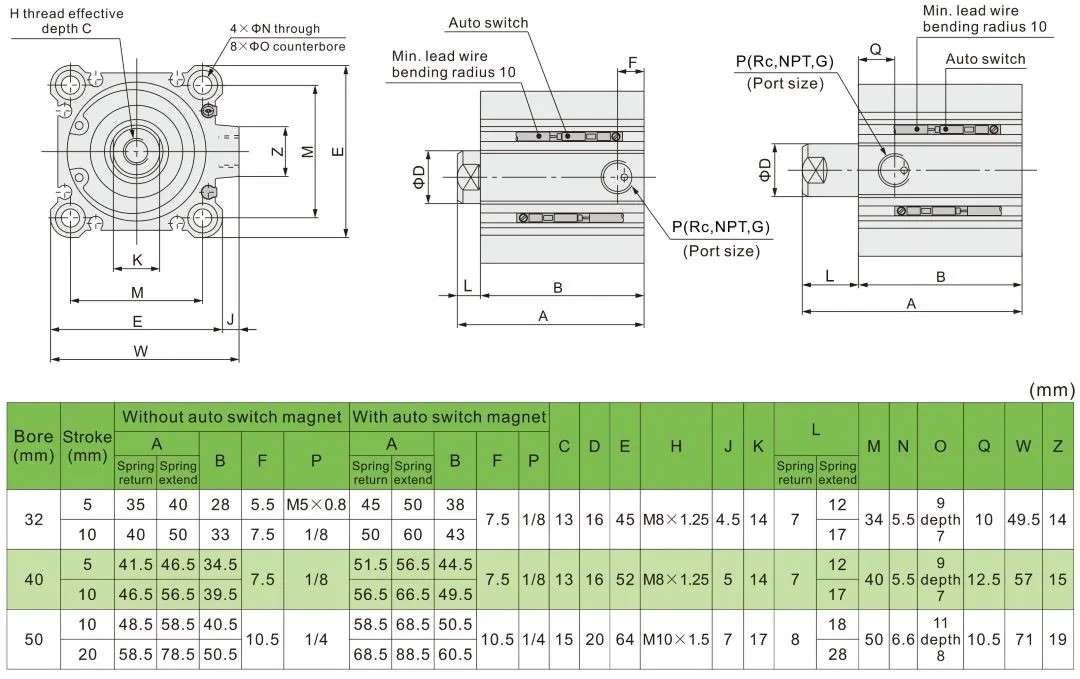

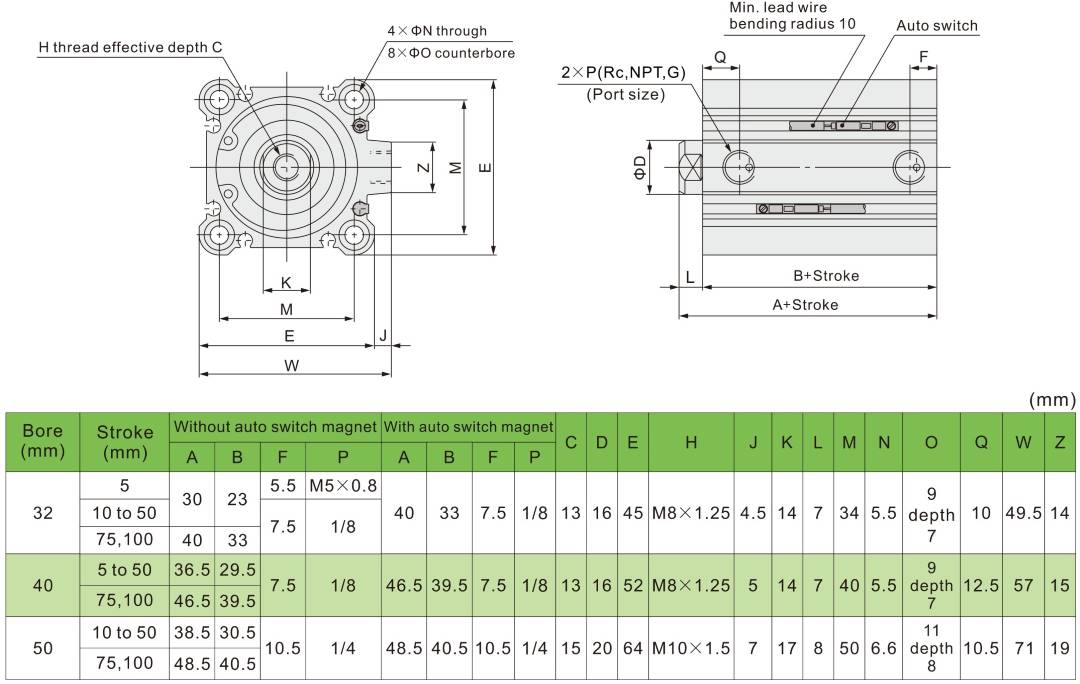

Ф32~Ф50 Mit/ohne Signalgebermagnet
Durchgangsloch: CDQ2B
Ф32~Ф50 Federrücklauf/Ausfahren: Mit/ohne Signalgebermagnet
Durchgangsloch: CDQ2B□S/T

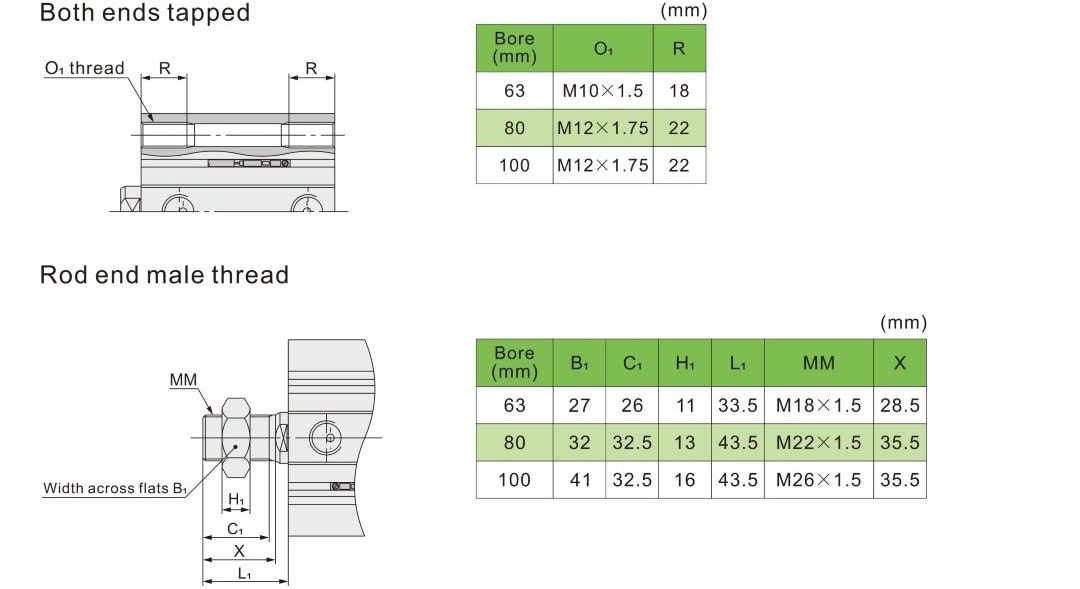

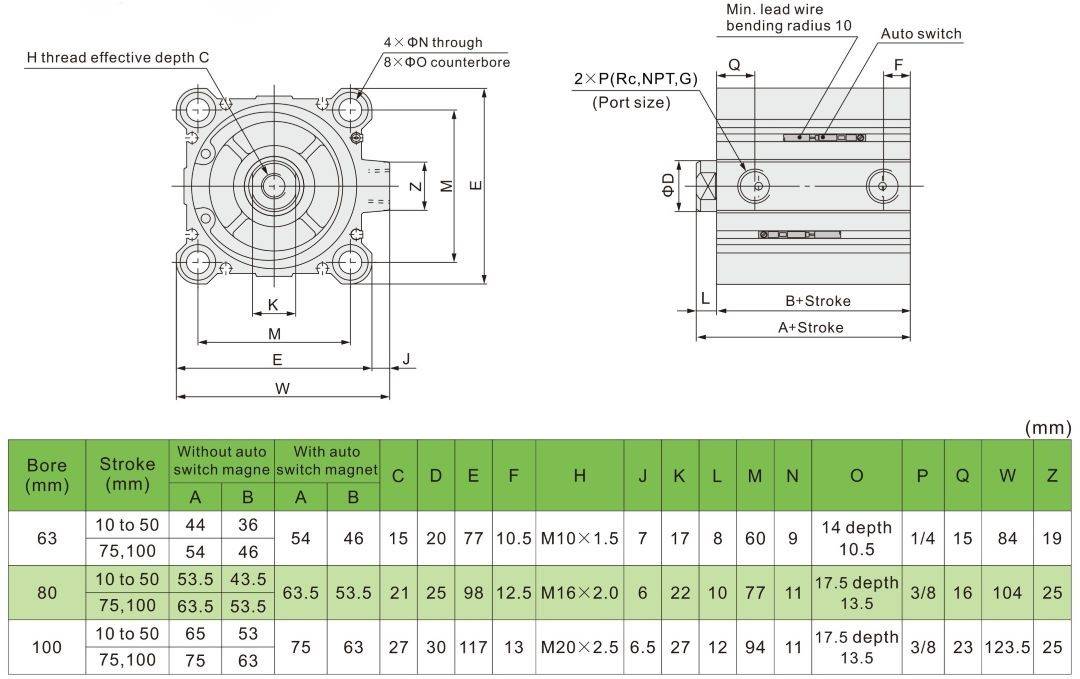

Ф63~Ф100 Mit/ohne Signalgebermagnet
Durchgangsloch: CDQ2B

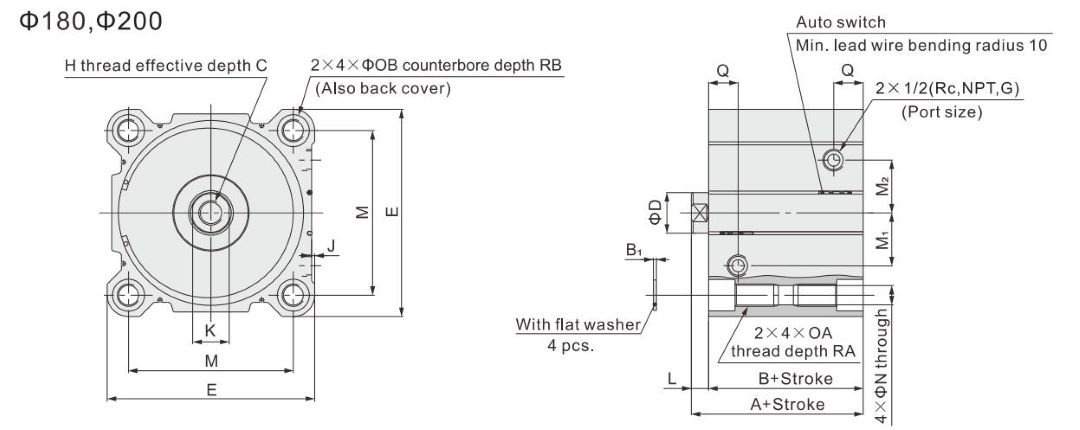

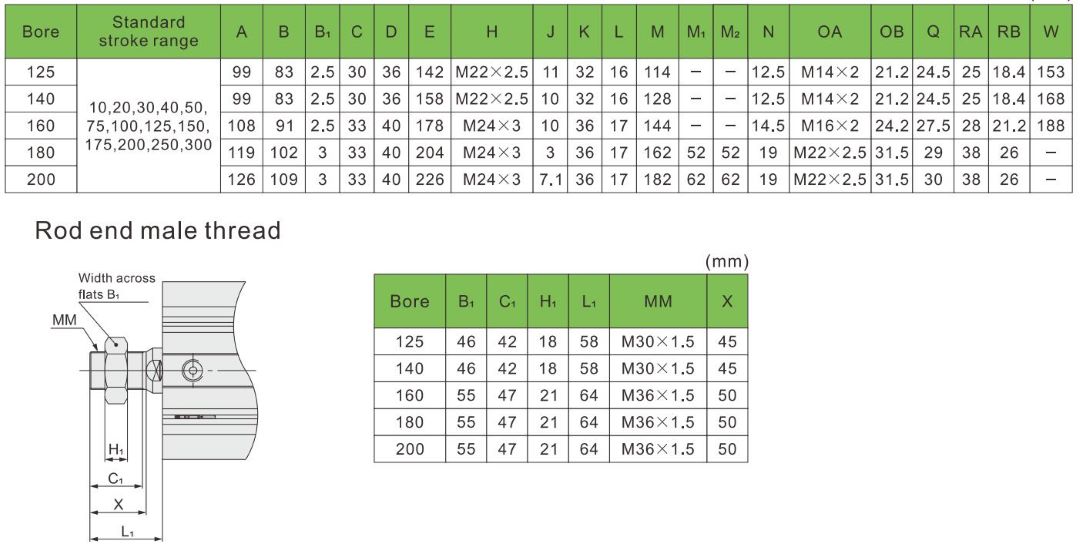

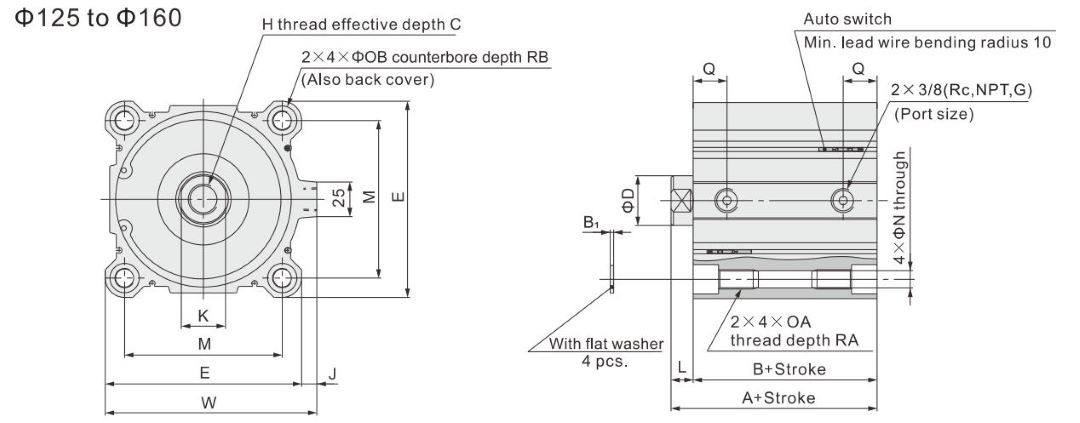

Ф125~Ф200
Durchgangsloch: CDQ2B Doppeltwirkend, Einzelstange
