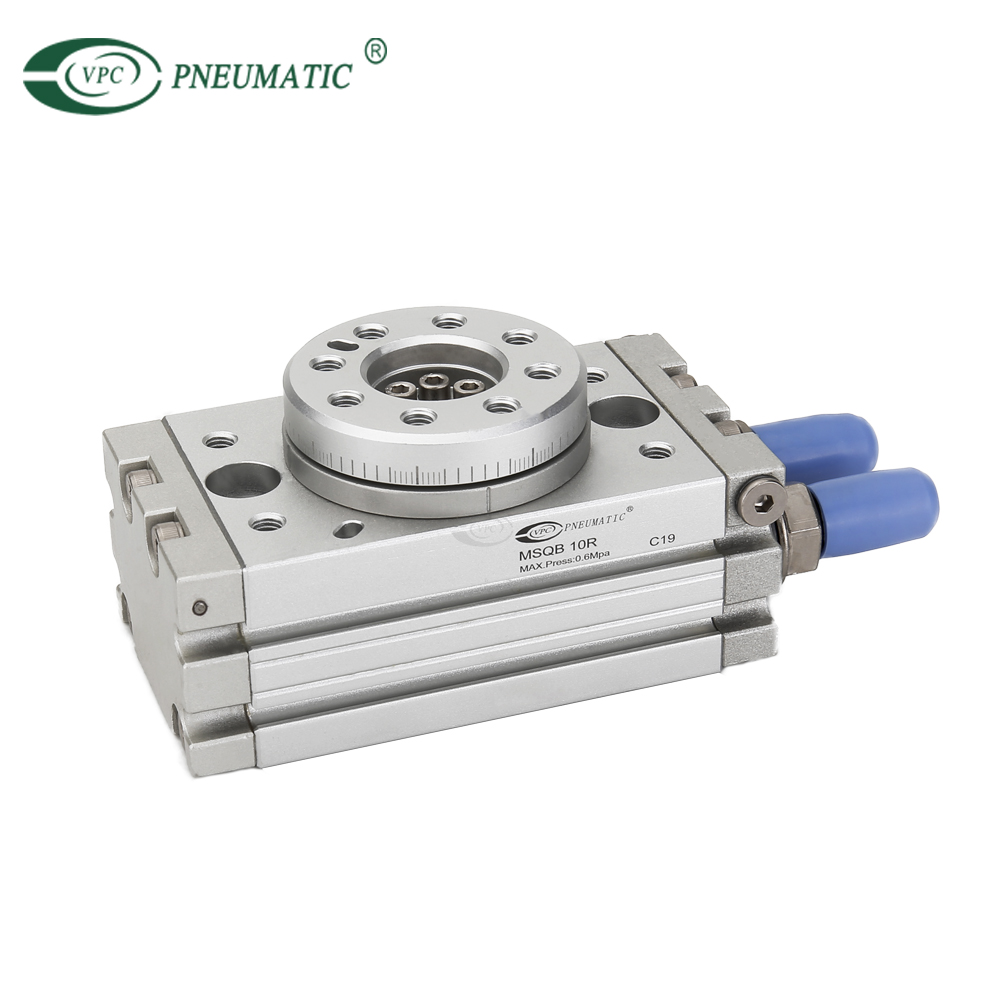

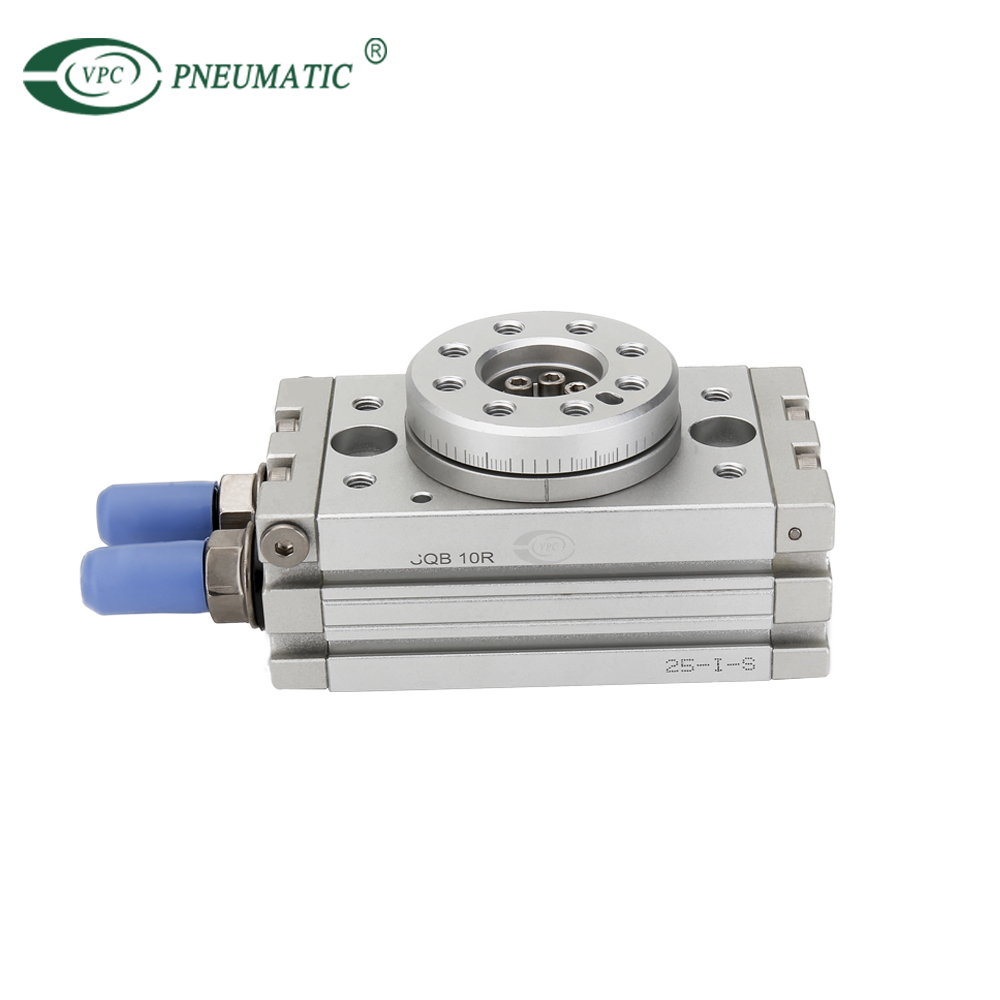

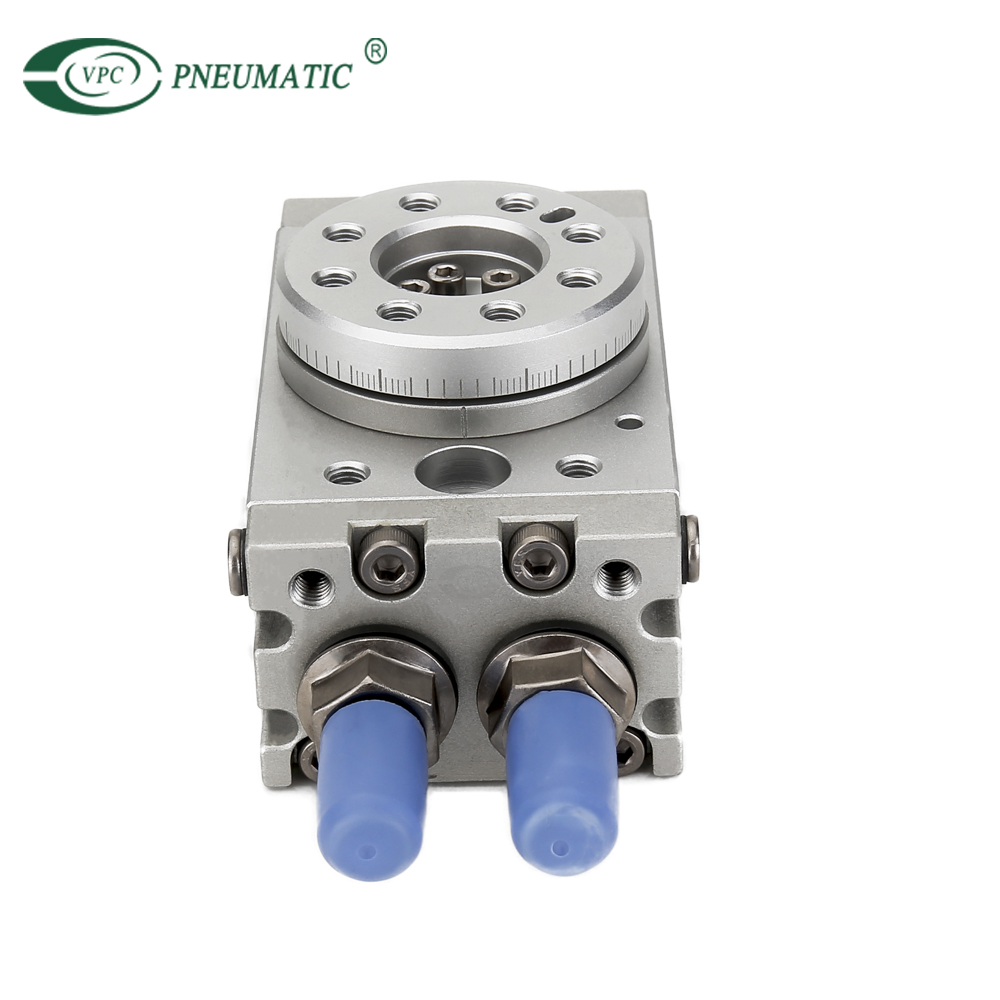

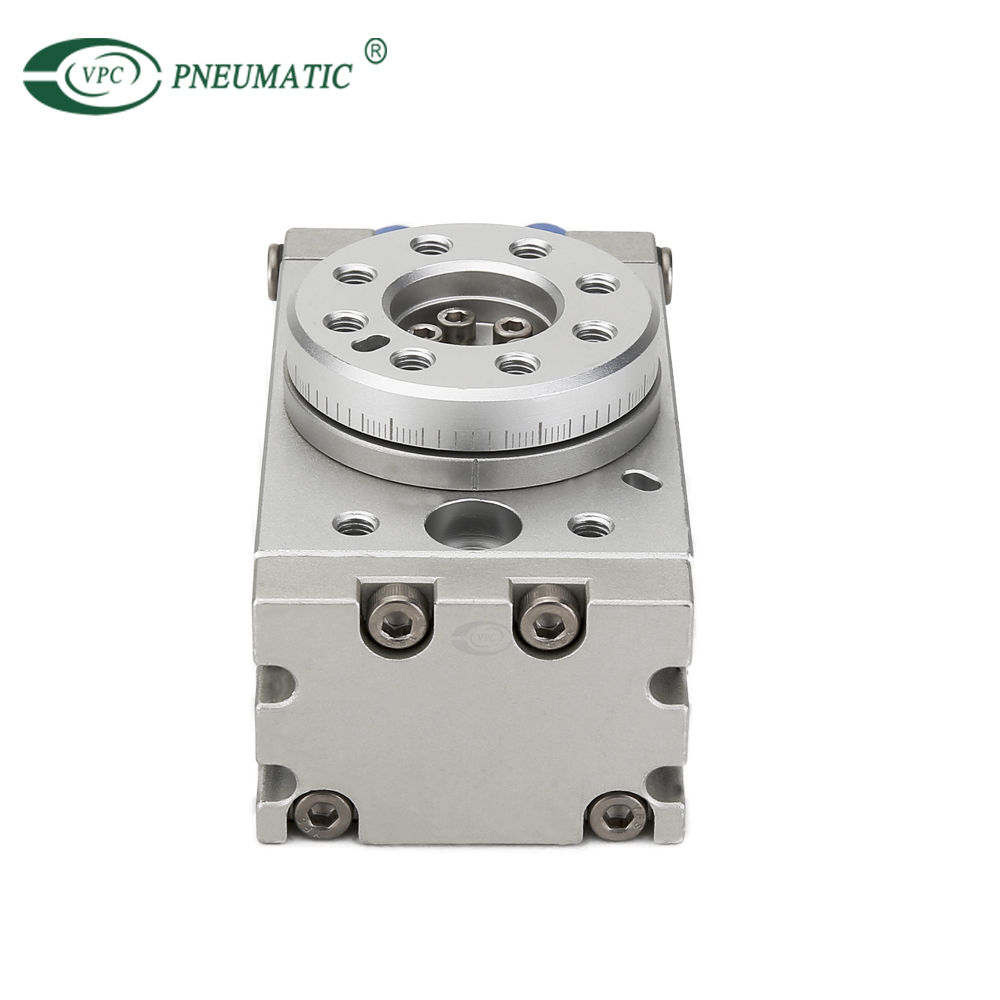

  • Das MSQ Compact -Rotary -Tabelle ist ideal für Materialtransferanwendungen. Es enthält Lastlager und ein Montagegesicht mit einem Rotary-Aktuator im Rack-and-Pinion-Stil.
  • Die sieben Größen betragen 10, 20, 30, 50, 70, 100 und 200 mit Rotationsanpassungen von 0-190 Grad und automatische Schalterfunktion. Weitere Merkmale sind eine hohle Welle und eine direkte Lastmontagemöglichkeit.

  • MSQ

  • VPC pneumatic

  • 8412310090

Stoff:
Aluminiumlegierung
Arbeitsmedium:
Luft
Arbeitsdruck:
0,1 ~ 1,0 mPa
0,1 ~ 0,6 MPa
Winkeleinstellungsbereich:
0 bis 190 °
Arbeitstemperatur:
0 bis 60 ℃ （ohne Einfrieren）
Verfügbarkeitsstatus:
erkundigen In den Einkaufswagen

Produktbeschreibung

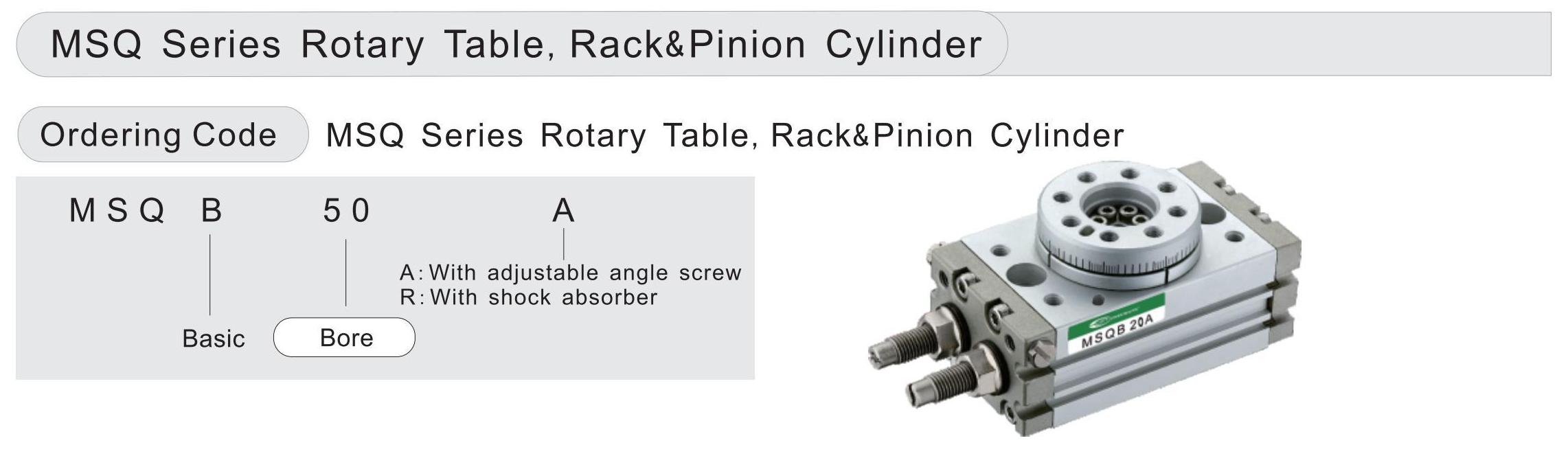

Msq 参数

Produktspezifikationen


        Bohrung （mm）       10       20        30        50        70       100      200
     Arbeitsmedium                                              Saubere Luft （40  μM Filtration）
Arbeitsdruckbereich    A mit einstellbarer Winkelschraube: 0,1 ~ 1,0 mPa ， B mit Stoßdämpfer: 0,1 ~ 0,6 mPa
        Kissentyp                   Kissenkautschukkissen （Standard）/Stoßdämpfer （Optional）



Macht erlaubte

 mit einstellbarer Winkelschraube



   0,007J



   0,025J



   0,048J



   0,081J



    0,24J



    0,32J



    0,56J
mit Stoßdämpfer    0,039J

             0,116J

    0,294J      1.1J      1.6J      2.9J
Winkel einstellbarer Bereich                                                                 0 ~ 190 °


Stetige Schwungzeitbereich

                        A       0,2 ~ 1,0s/90 ° 0,2 ~ 1,5s/90 ° 0,2 ~ 2,0s/90 ° 0,2 ~ 2,5s/90 °
                       B        0,2 ~ 0,7s/90 °                    0,2 ~ 1,0s/90 °
     Kolbendurchmesser Ф15 Ф18 Verlassen Verlassen Verlassen Verlassen Verlassen
           Anschlussgröße
             M5x0.8                                               G1/8
