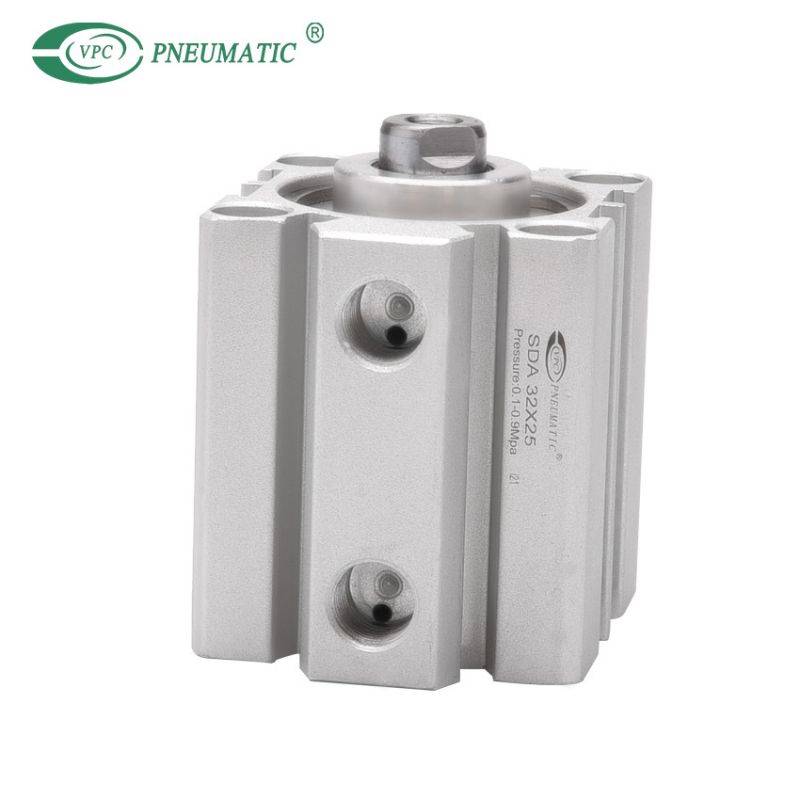

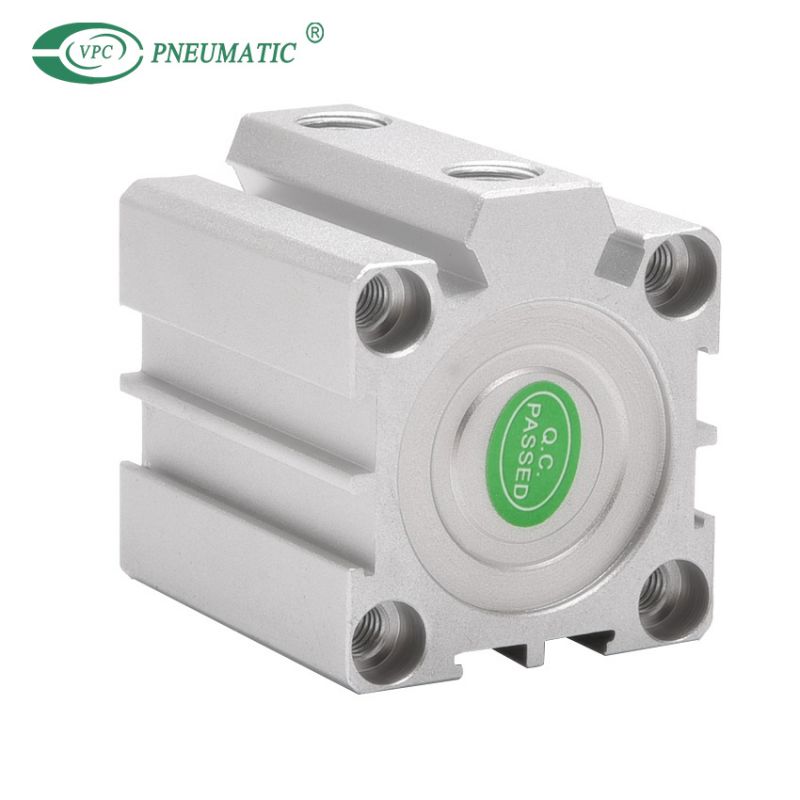

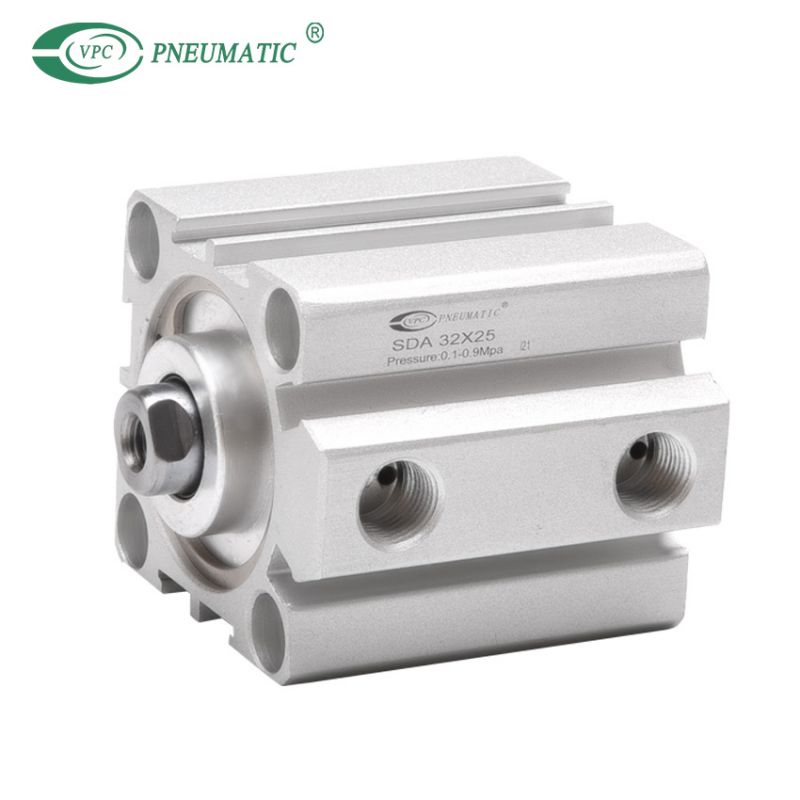

Kompaktzylinder der SDA-Serie

Anteil an:
● Der innere Durchmesser des Körpers wird mit Rolling behandelt, gefolgt von der Behandlung von hartem Anodieren, wodurch eine hervorragende Abriebfestigkeit und Haltbarkeit bildet.
● Das Kolbensiegel verwendet eine heterogene Zwei-Wege-Dichtungsstruktur. Es hat kompakte Dimension und die Funktion des Fettreservats.
● Es gibt Magnetschalter, die den Zylinderkörper um den Sensorschalter bequem sind.
● Montagezubehör mit verschiedenen Spezifikationen sind optional.
  • SDA
  • VPC Pneumatic
  • 8412310090
Arbeitsmedium:
Schauspieltyp:
Garantierter Druck:
Arbeitstemperatur:
Geschwindigkeitsbereich:
Verfügbarkeitsstatus:

Produktbeschreibung

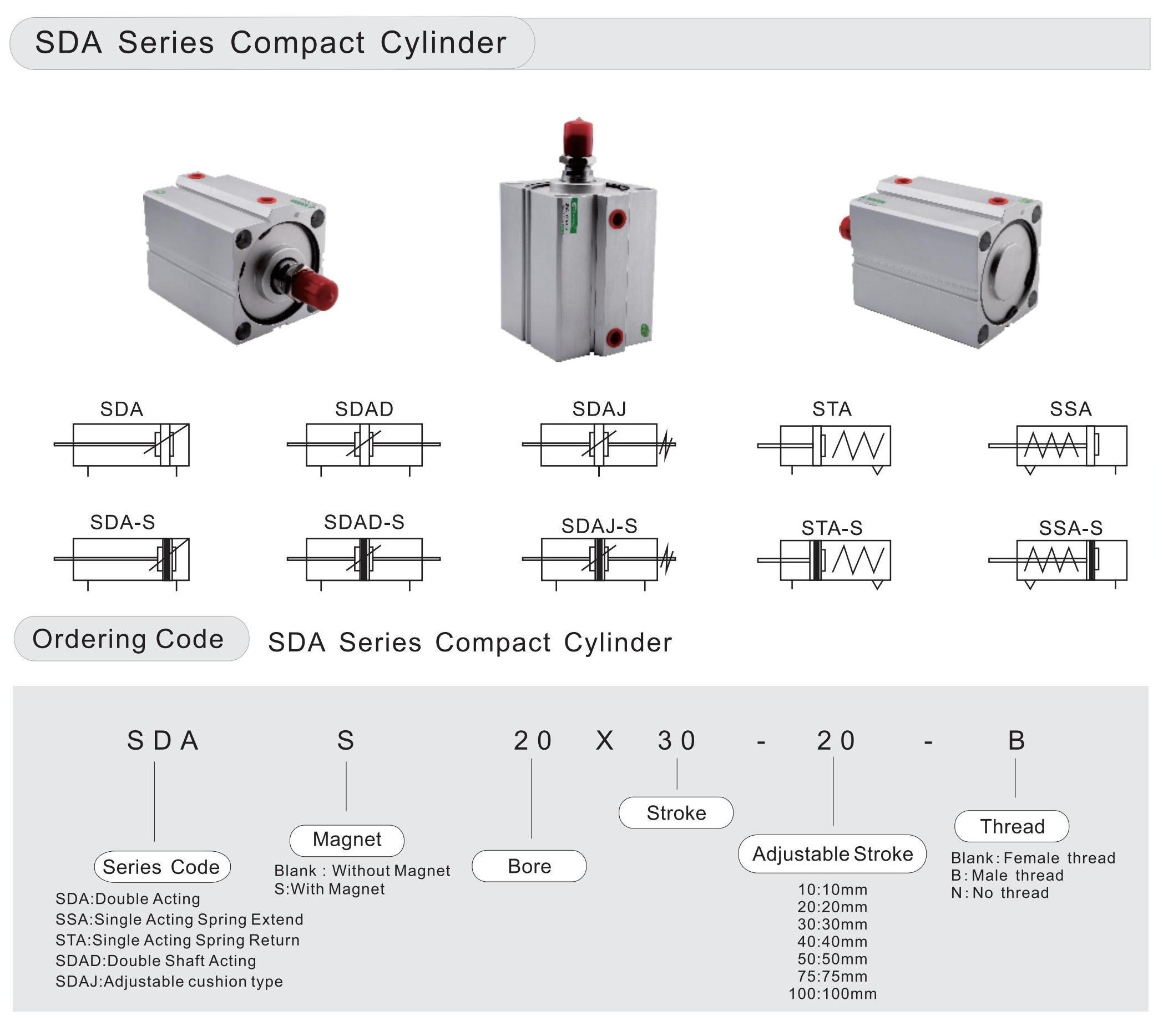

SDA -pneumatischer Kompaktzylinder

Produktspezifikationen

               Bohrung (mm)
12
16
20
25
32
40
50
    6380
100



            Schauspieltyp

                                                      Doppelte Schauspielerei
         Single Acting Feder verlängert sich 、 Einzelverteidiger Rückkehr
        Arbeitsmedium
                                              Saubere Luft (40 μm Filterung)




Druckbereich

Doppelte Schauspielerei
              0,1 ~ 0,9 mPa
Single Schauspiel
        0,2 ~ 0,9 mPa
 Garantierter Druck
                   1,5 MPA (213PSI)
 Arbeitstemperatur
                   -5 ~ 70 ℃




  Geschwindigkeitsbereich

Doppelte Schauspielerei
      30 ~ 500 mm/s
30 ~ 350 mm/s
30 ~ 250 mm/s
Single Schauspiel
     100-500 mm/s
           Kissentyp
                       Festes Kissen
                Anschlussgröße
M5x0.8
G1/8
G1/4
G3/8

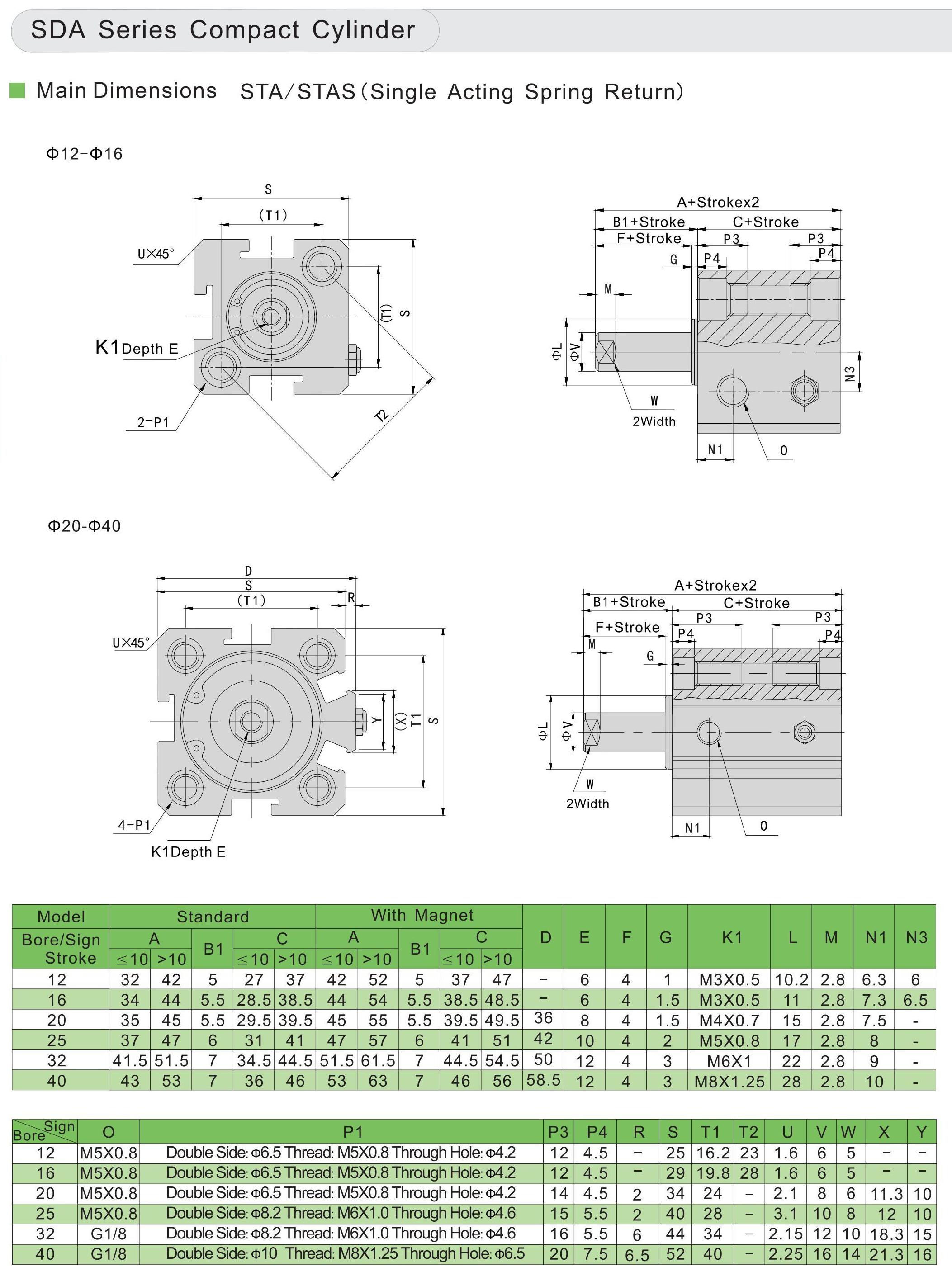

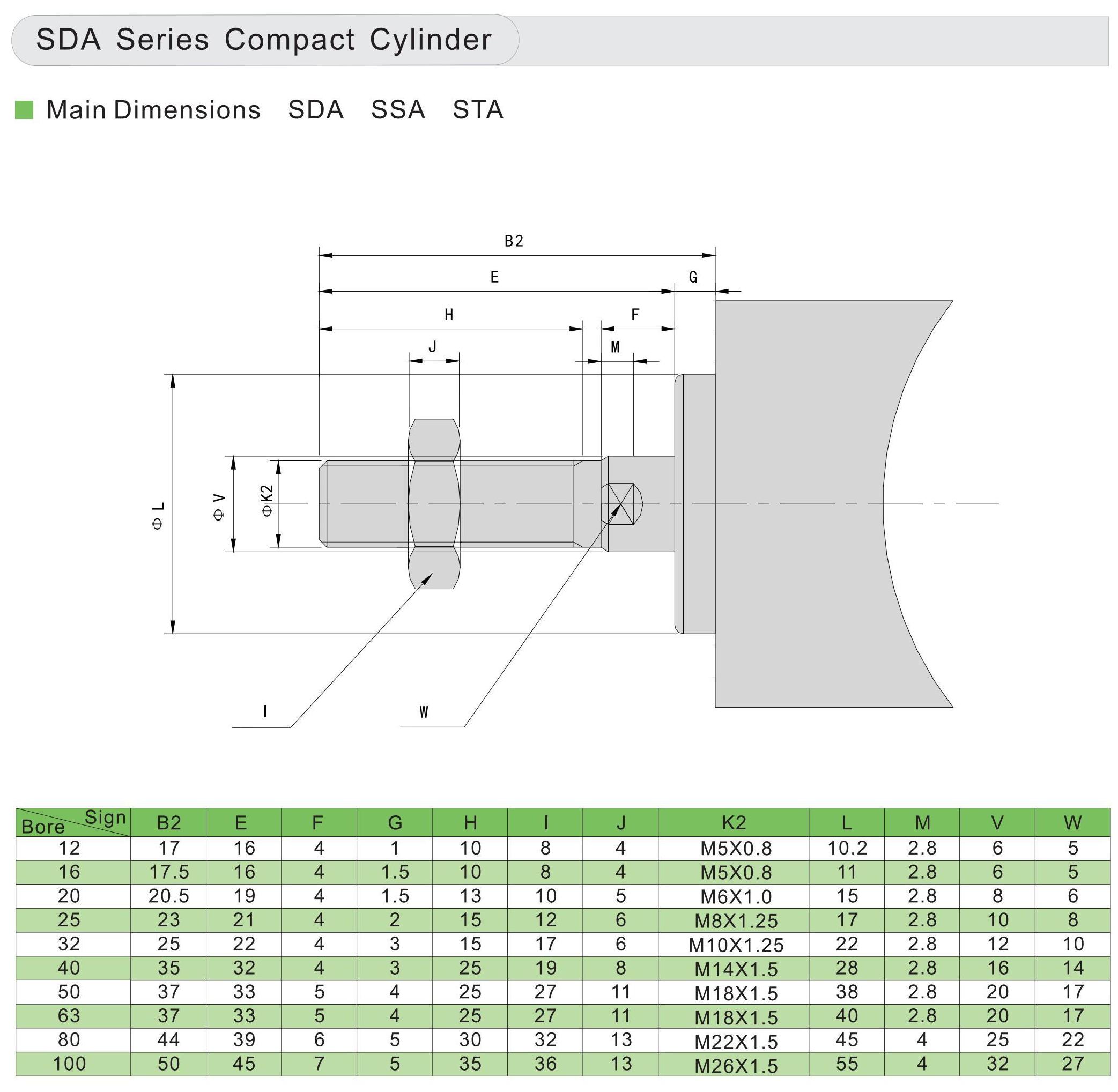

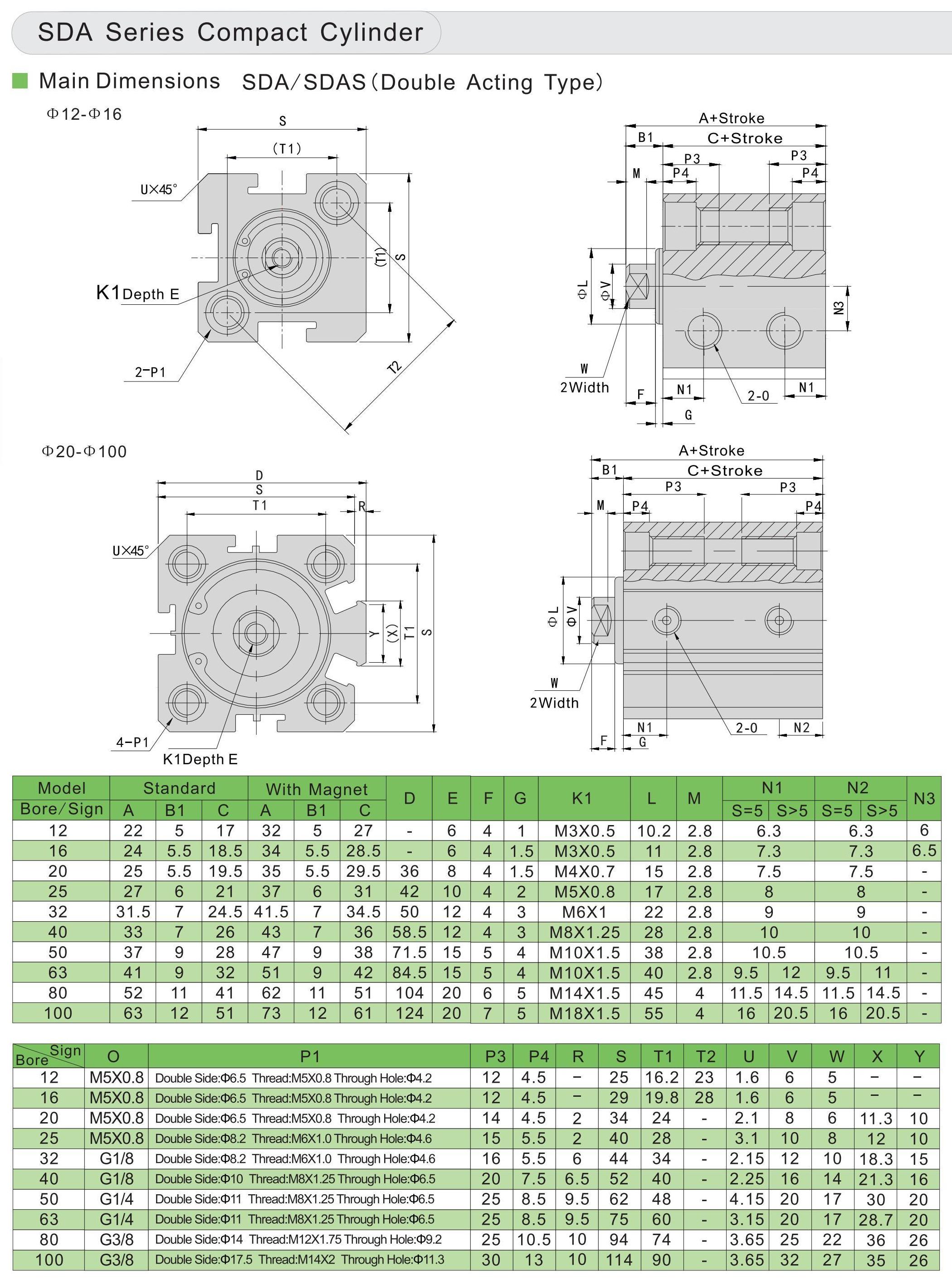

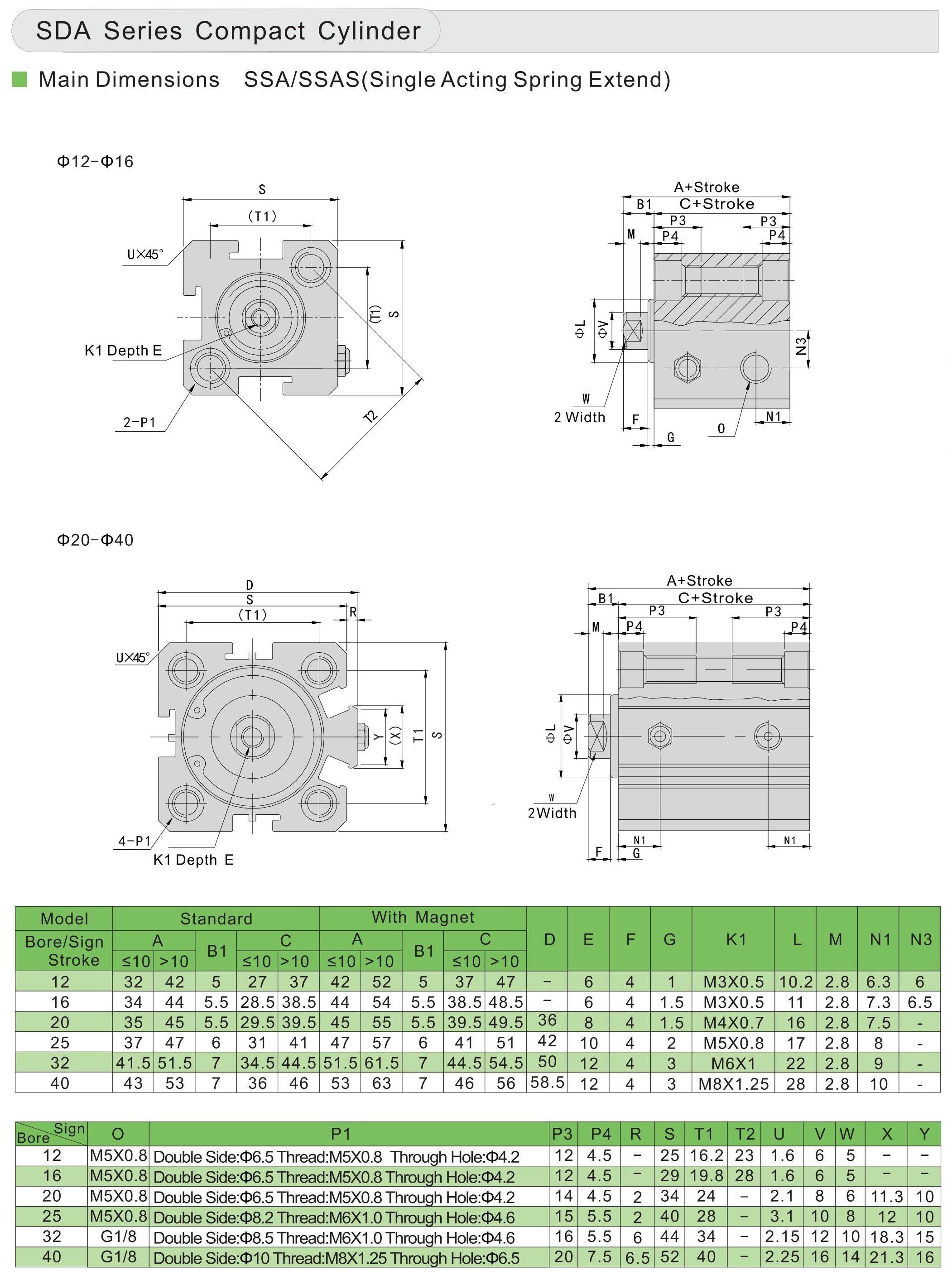

Hauptabmessungen

SDA -pneumatischer Kompaktzylinder

Sda pneumatischer dünner Zylinder

Sda pneumatischer dünner ZylinderSDA -pneumatischer Kompaktzylinder
