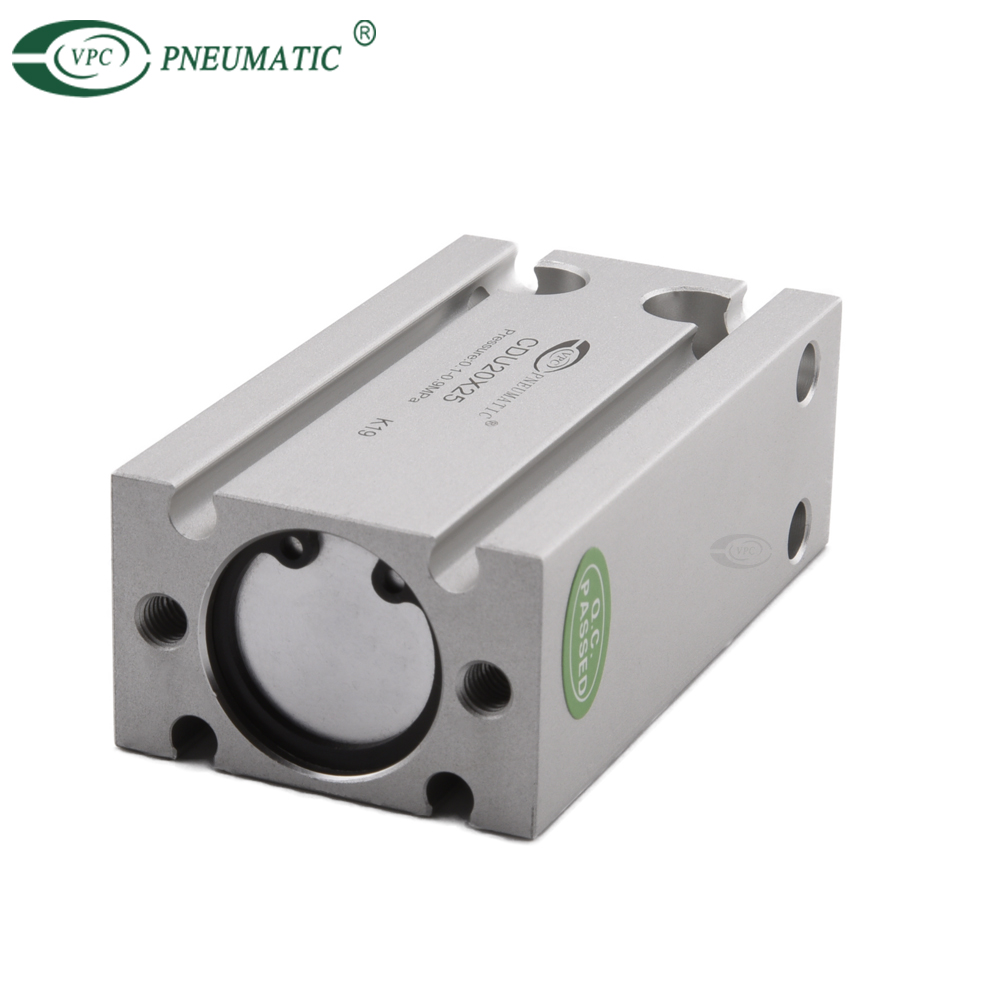

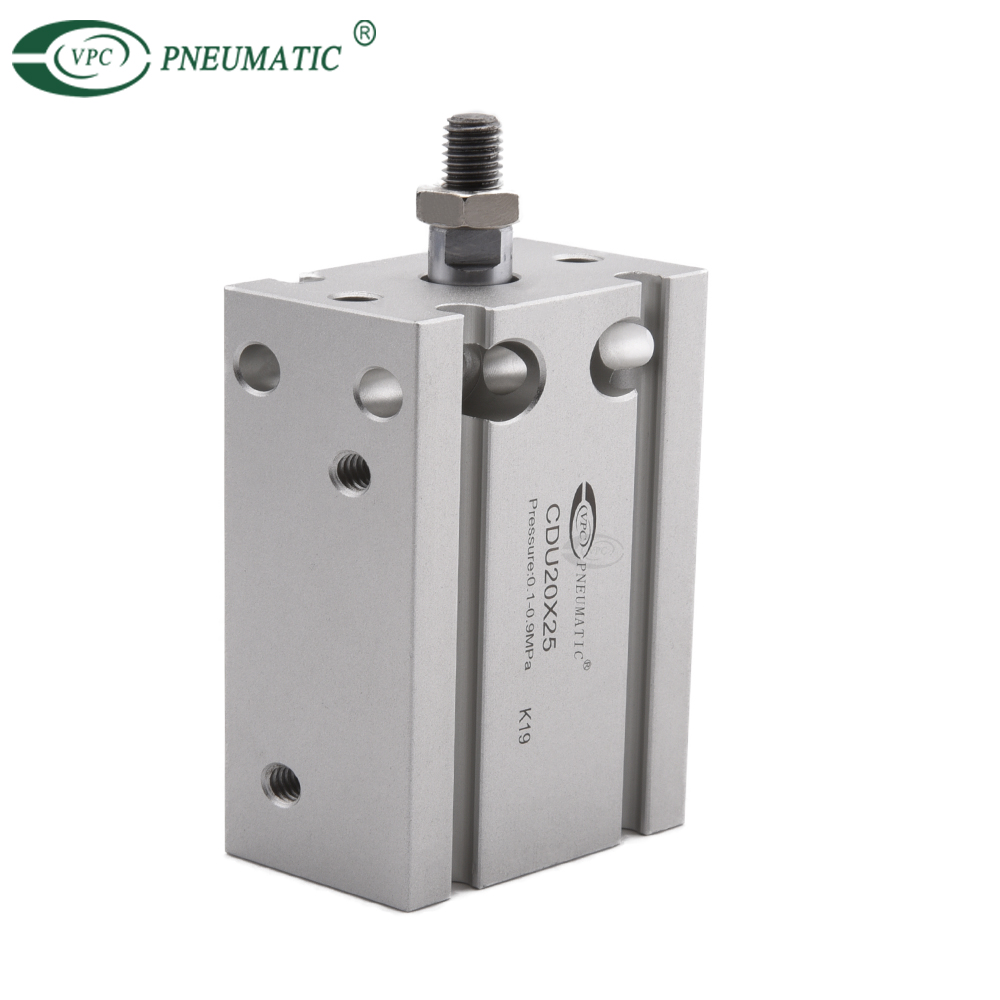

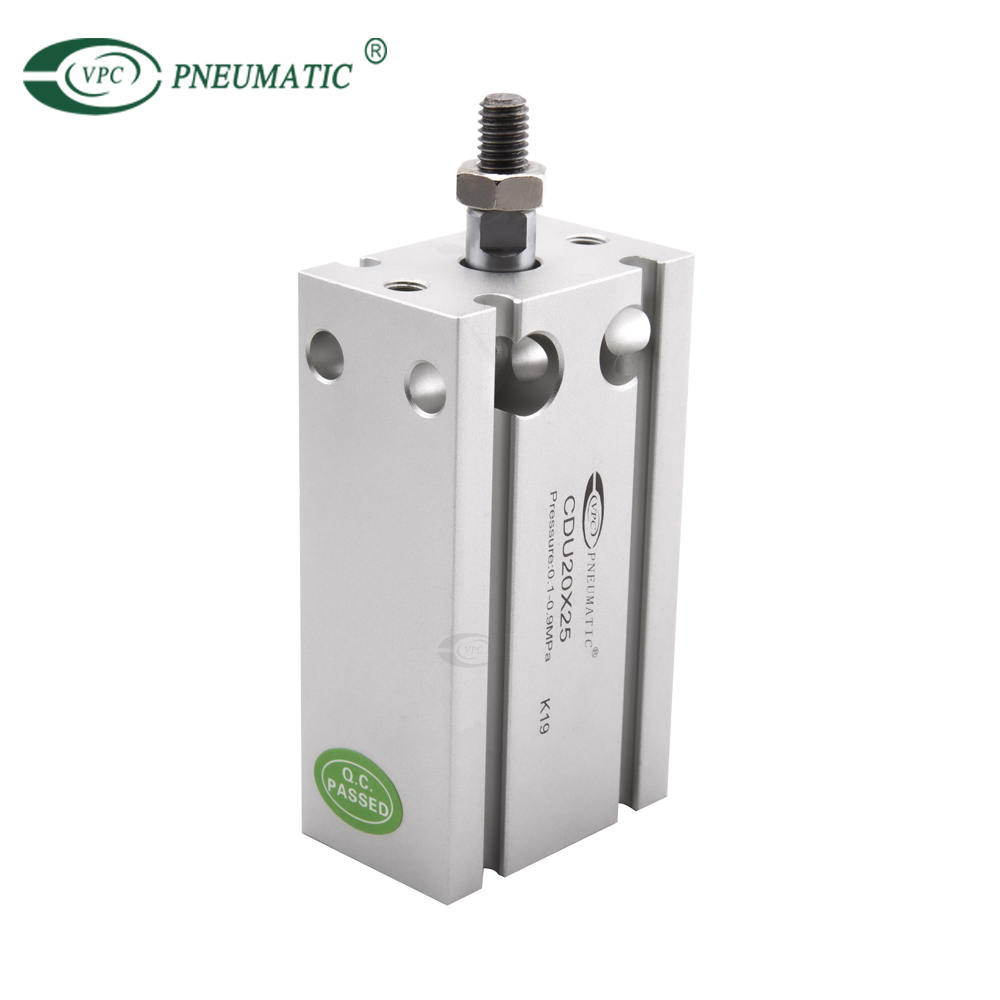

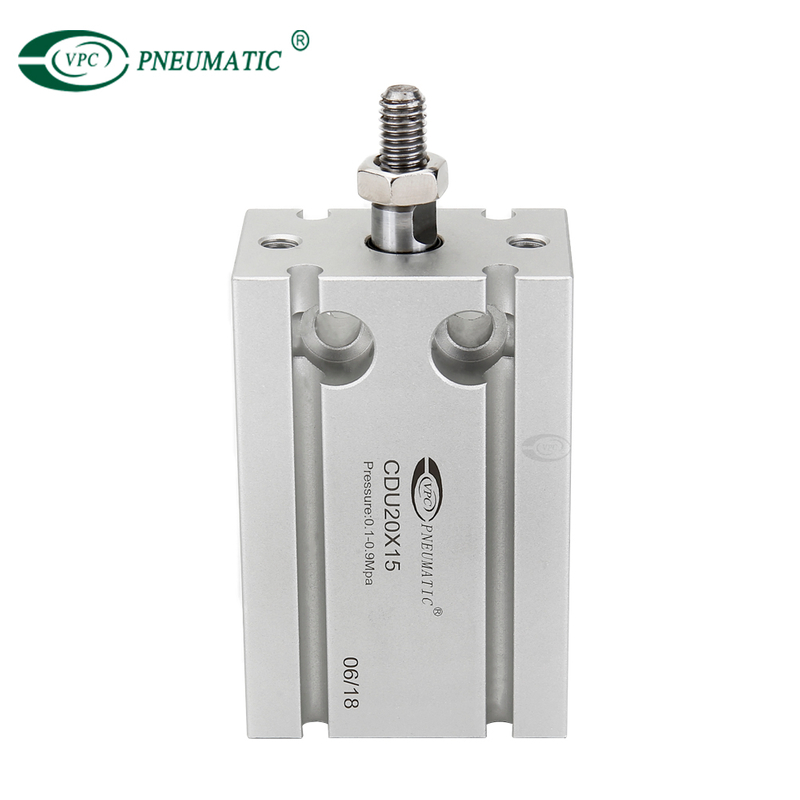

C(D)U frei montierbarer doppeltwirkender pneumatischer Druckluftzylinder

Anteil an:
Bohrungen von 6 mm bis 32 mm erhältlich
  • Hublängen bis zu 50 mm
  • Alle Oberflächen können zur Montage verwendet werden
  • Raumsparung
  • Autoschalter fähig

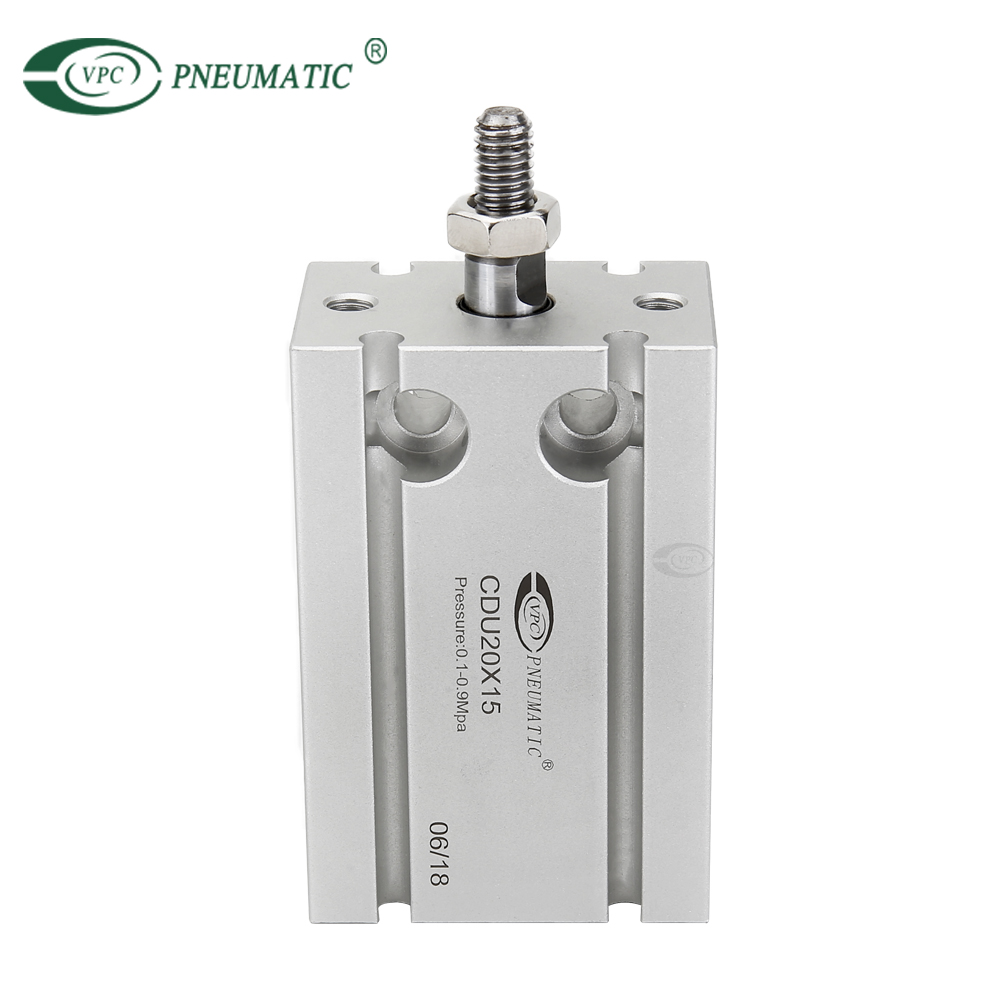

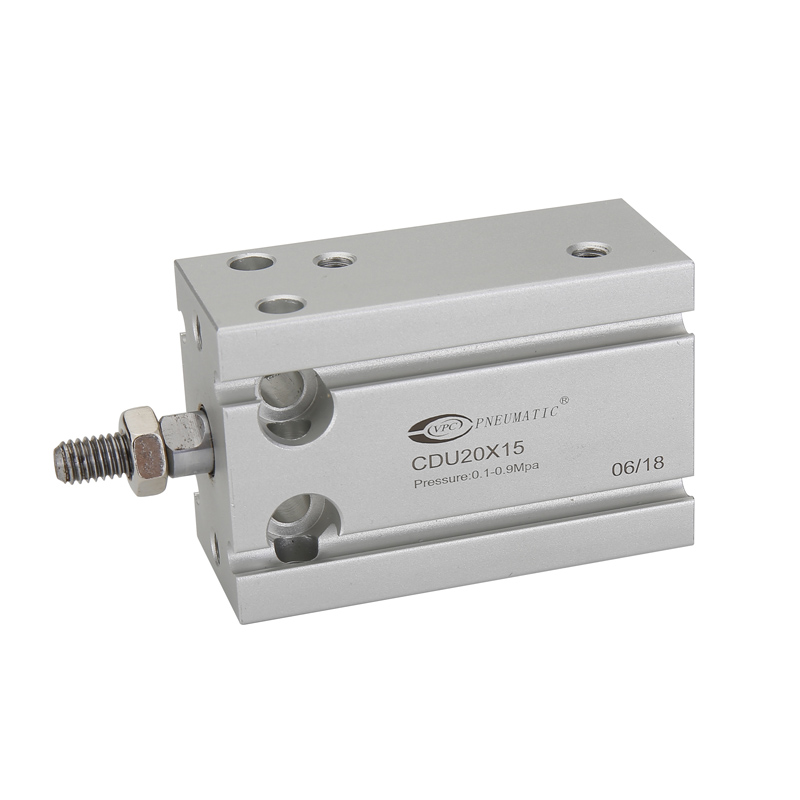

  • CDU20x15
  • VPC
  • 8412310090
Anschlussgröße:
Arbeitstemperatur:
Verfügbarkeitsstatus:

Produktbeschreibung

Die Serie Cu Single Rod, doppelt wirkender freier Bergzylinder spart Platz und ermöglicht eine direkte und präzise Montage. Es ist in 6 mm bis 32 mm Bohrungsgrößen mit Hublängen von bis zu 50 mm erhältlich. Zu den Optionen gehören automatische Switch-Funktionen, kostenlose Auswahlmöglichkeiten, Einbauschalter-Montage-Rillen und Gummistopper-Standard.

Cu 参数 -4

Produktspezifikationen

Bohrung (mm)61016202532
ArbeitsmediumSaubere Luft (40 μm Filterung)
SchauspieltypDoppelte Schauspiel-/Single -Schauspiel
Minus
(MPA)
Doppelte Schauspielerei  Einzelkolbenstange0.120.060.05
Doppelkolbenstange0.150.10.08
Doppelkolbenstange0.180.130.11
Single SchauspielStandard0.20.150.13
Nicht rotierend0.230.180.16
Maximaler Druck0,7 MPa
Arbeitstemperatur5 ~ 60 ° C
KissentypGummikissen
Schlaganfalltoleranz (MM)± 0,1
SchmierungNicht benötigt
InstallationFrei
Nicht rotierende Genauigkeit± 0,8 °± 0,5 °
Anschlussgröße  M5x0.8G1/8

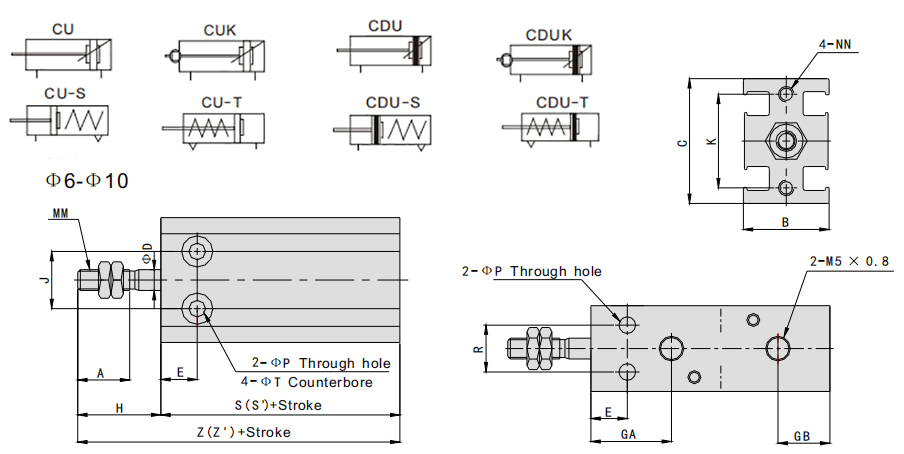

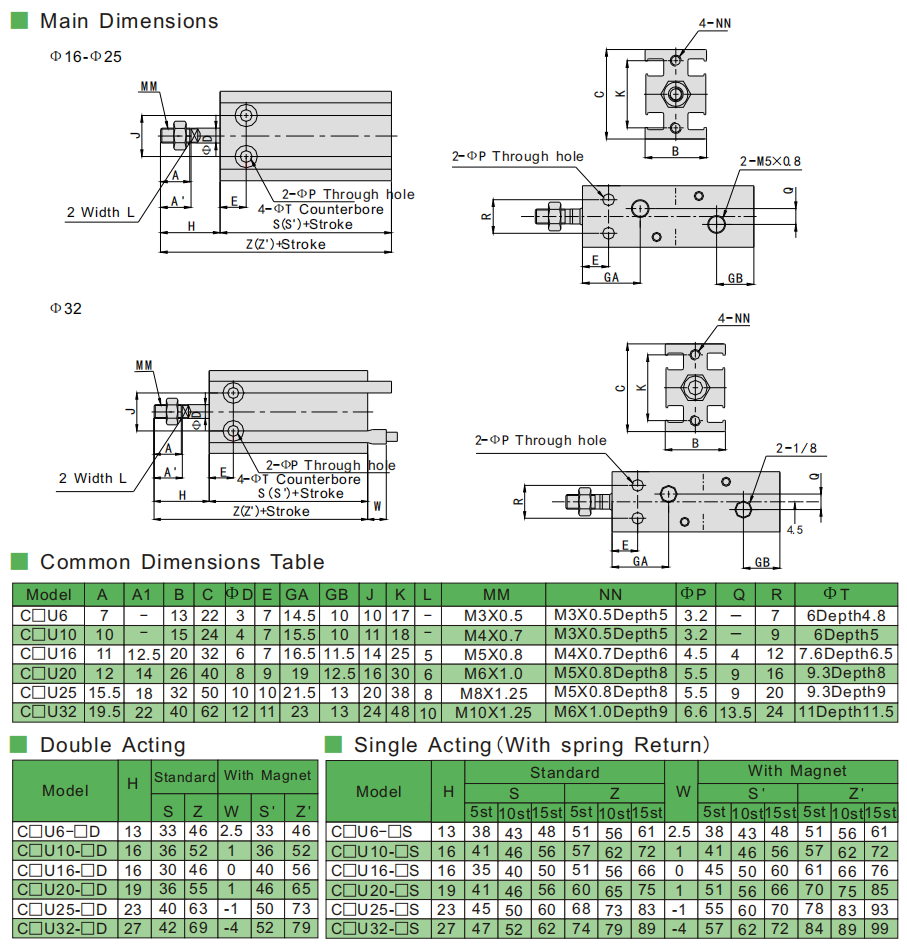

Hauptabmessungen

Cu 参数 -3Cu 参数 -1
