SI-Serie ISO 6431 Standard-Mickey-Mouse-Rohr-Pneumatikzylinder

Anteil an:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
1. Der Standardzylinder der SI-Serie ISO 6431 / ISO15552 hat ein Profilrohr und eine Kolbenstange.
2. Die Bohrungsgröße beträgt 32 mm bis 200 mm, der Hub 50 bis 1000 mm.
3. Typ: Grundtyp, Doppelwellentyp, Doppelwellentyp mit einstellbarem Hub usw.
  • SI50X50-S-20-LB

  • VPC Pneumatic

  • 8412310090

Stoff:
Anschlussgröße:
Arbeitstemperatur:
Arbeitsdruck:
Arbeitsmedium:
Verfügbarkeitsstatus:

Produktbeschreibung

 Produkteigenschaft

1. SI-Serie ISO-6431/ISO15552 Standardzylinder hat ein Profilrohr und eine Kolbenstange.

2. Die Bohrungsgröße beträgt 32 mm bis 200 mm, der Hub 50 bis 1000 mm.

3. Typ: Grundtyp, Doppelwellentyp, Doppelwellentyp mit einstellbarem Hub usw.

4. Die Dämpfungseinstellung der vorderen und hinteren Endplatten des Zylinders sorgt für einen reibungslosen, sicheren und geräuschlosen Betrieb des Zylinders.

5. Kann DSBC-Pneumatikzylinder ersetzen.

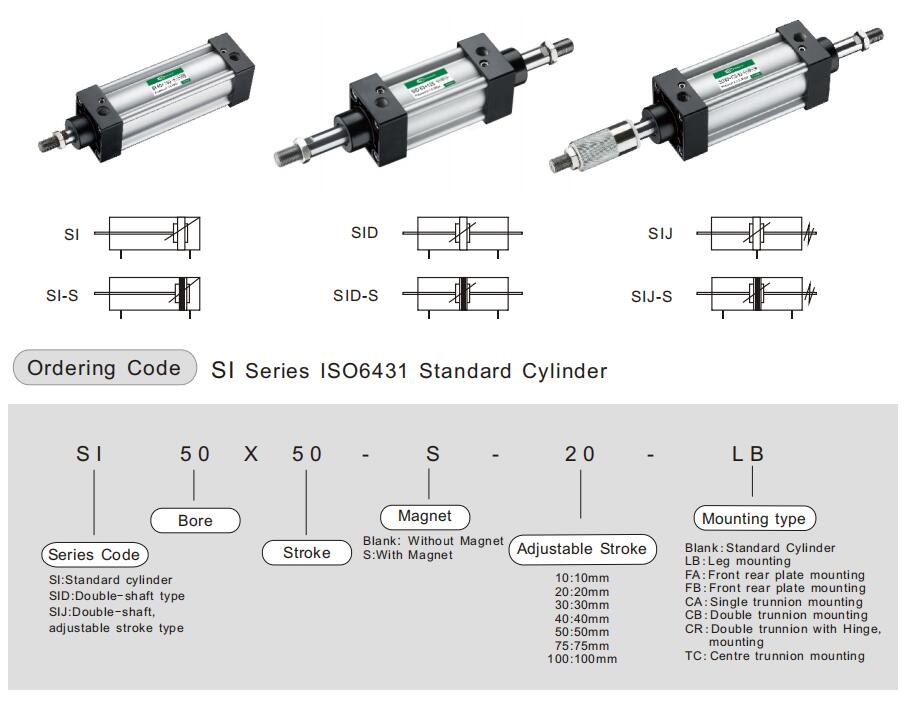

 Symbol

Luftkolbenzylinder

Produktspezifikationen

Bohrung (mm)3240506380100  125160200
Schauspielerischer Typ
Doppelt wirkend
    Arbeitsmedium
Saubere Luft

Befestigungsart

SI-SerieGrundtyp FA FB CA CB LB TC TC-M1 TC-M2
SID/SIJ-Serie  Grundtyp FA LB TC TC-M1 TC-M2
Arbeitsdruckbereich
0,1 ~ 1,0 MPa
Garantierter Druck
1,5 MPa
Arbeitstemperatur
5~70℃
Geschwindigkeitsbereich
SI-Serie: 50~800 mm/s    Andere Serien: 30~800 mm/s
KissentypVerstellbares Kissen
Kissenhub

27mm

30mm

36mm

40mm

50mm
Anschlussgröße
G1/8G1/4
G3/8
G1/2
G3/4

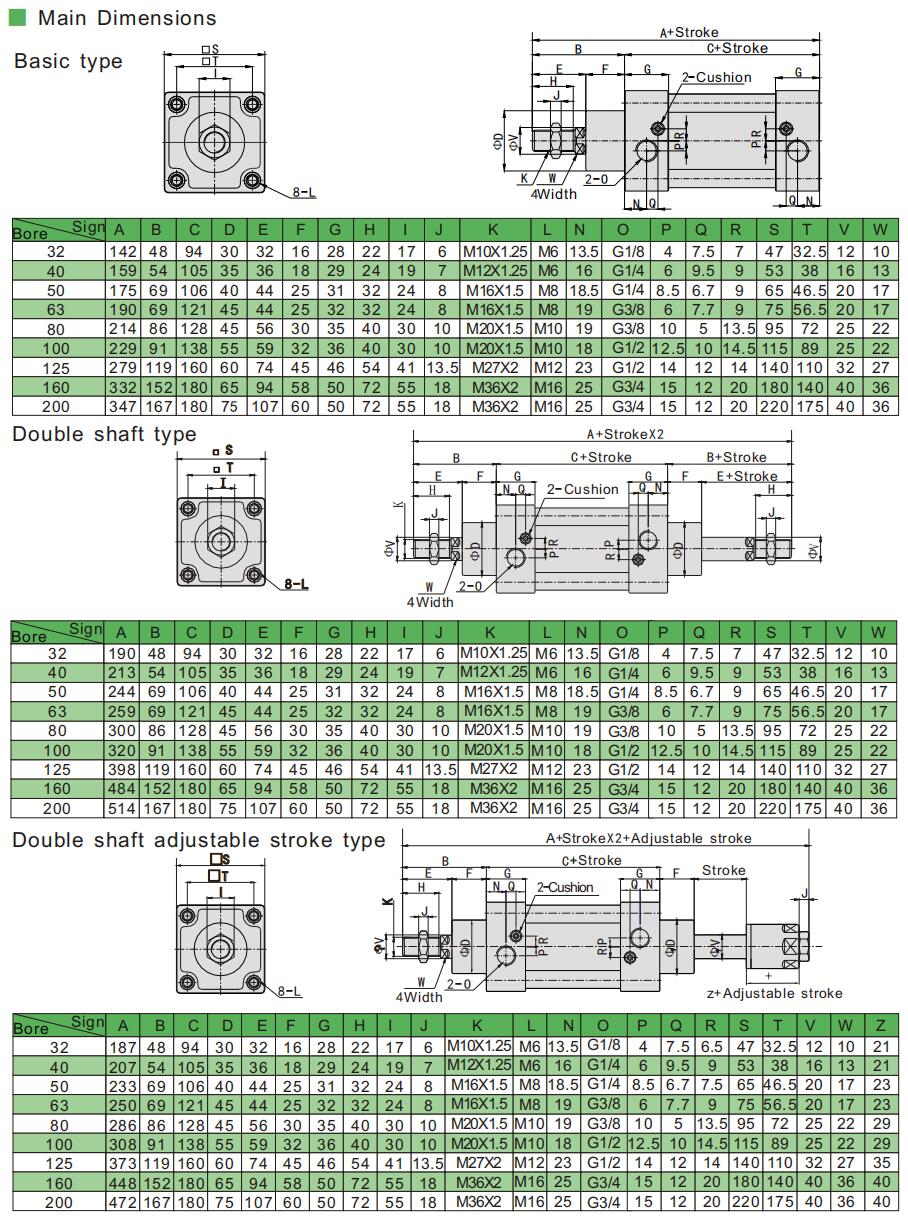

Hauptabmessungen

pneumatischer Kolben

Katalog PDF
