| Stoff: | |
|---|---|
| Anschlussgröße: | |
| Arbeitstemperatur: | |
| Arbeitsdruck: | |
| Arbeitsmedium: | |
Produktbeschreibung

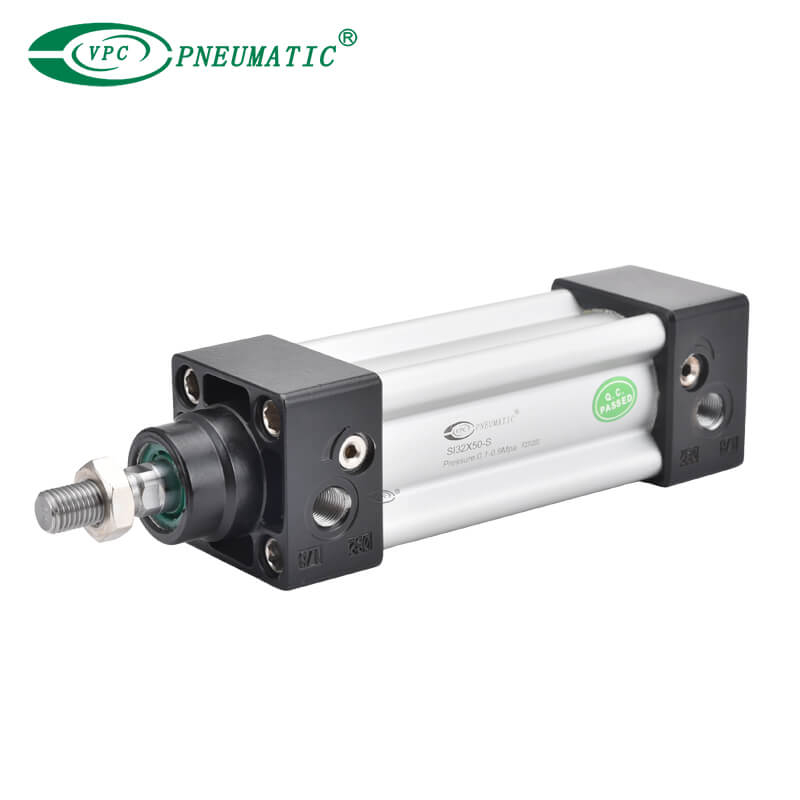

1. SI -Serie ISO 6431 / ISO15552 Standardzylinder hat eine Profilröhre und einen Kolbenstab.
2. Die Bohrungsgröße beträgt 32 mm bis 200 mm, der Schlaganfall beträgt 50 bis 1000 mm.
3. Typ: Basistyp, Doppelwellentyp, doppelwechselungsfähiger Hubtyp usw.
4. Die Dämpfungseinstellung der vorderen und hinteren Endplatten der Zylinder-Ende macht den Zylinder einen glatten, sicheren und rauschfreien Betrieb.
5. kann den dsbc pneumatischen Zylinder ersetzen.
Produktspezifikationen
| Bohrung （mm） | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | |
| Schauspieltyp | Doppelte Schauspielerei | |||||||||
| Arbeitsmedium | Luft sauber | |||||||||
Montagetyp | SI -Serie | Grundtyp FA fb Ca CB LB TC TC-M1 TC-M2 | ||||||||
| Sid/Sij -Serie | Grundtyp FA LB TC TC-M1 TC-M2 | |||||||||
| Arbeitsdruckbereich | 0,1 ~ 1,0 mPa | |||||||||
| Garantierter Druck | 1,5 MPA | |||||||||
| Arbeitstemperatur | 5 ~ 70 ℃ | |||||||||
| Geschwindigkeitsbereich | SI -Serie: 50 ~ 800 mm/s Andere Serie: 30 ~ 800 mm/s | |||||||||
| Kissentyp | Einstellbares Kissen | |||||||||
| Kissenstrich | 27mm | 30 mm | 36 mm | 40 mm | 50 mm | |||||
| Portgröße | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 | |||||
Hauptabmessungen
