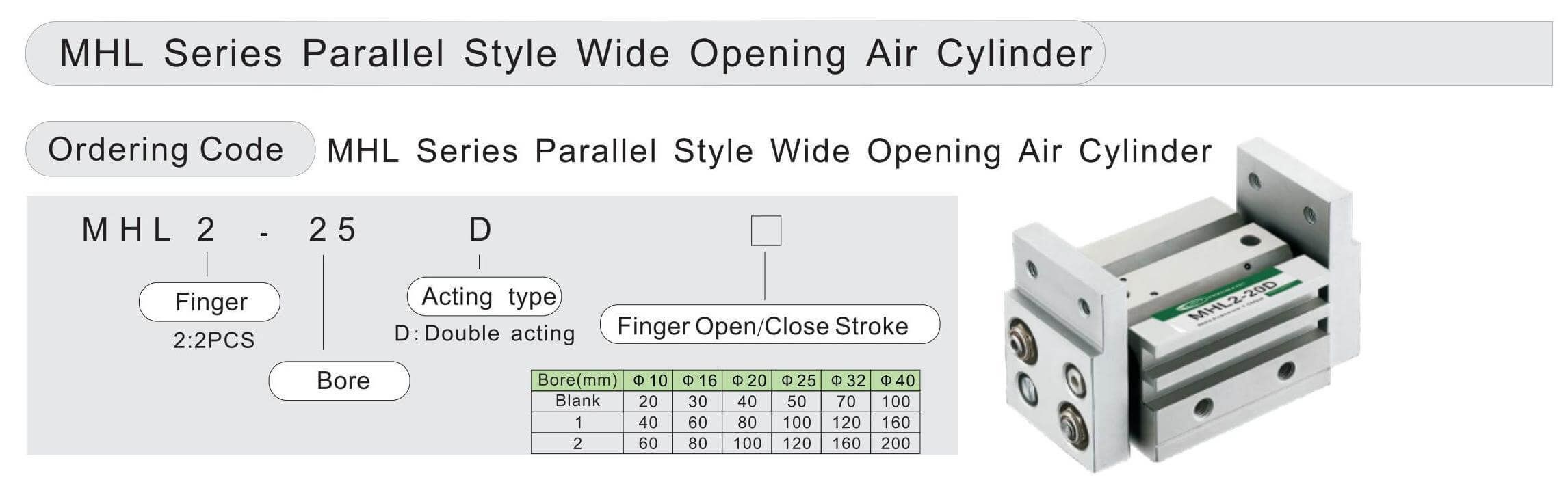

MHL2-25D
VPC Pneumatic
8412310090
Körpermaterial: | |
---|---|
Bohrung: | |
Öffnungs-/Schließhub: | |
Qualitätsgarantie: | |
Verfügbarkeitsstatus: | |
Produktbeschreibung

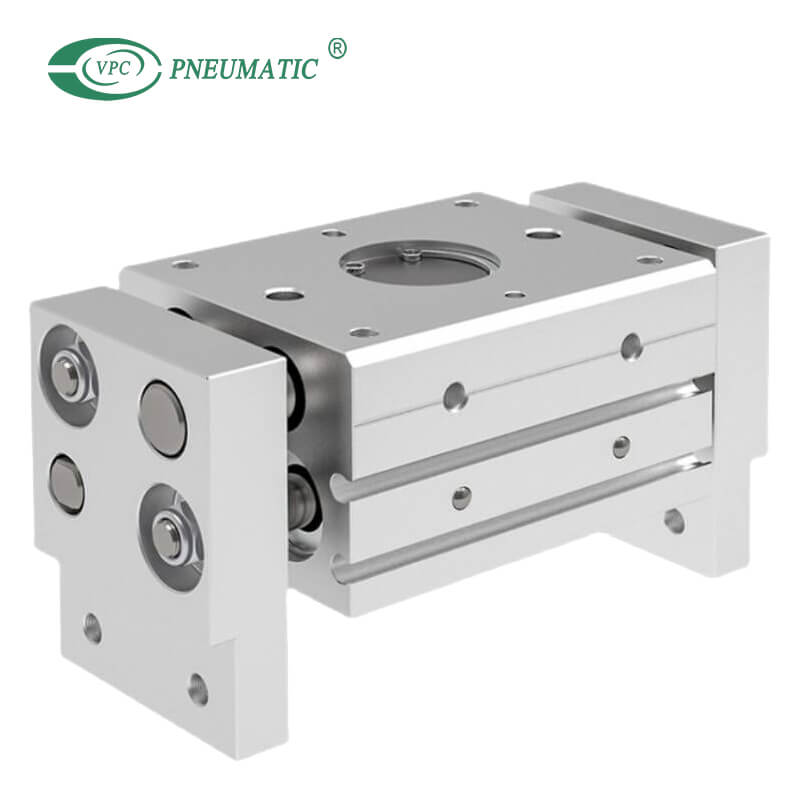

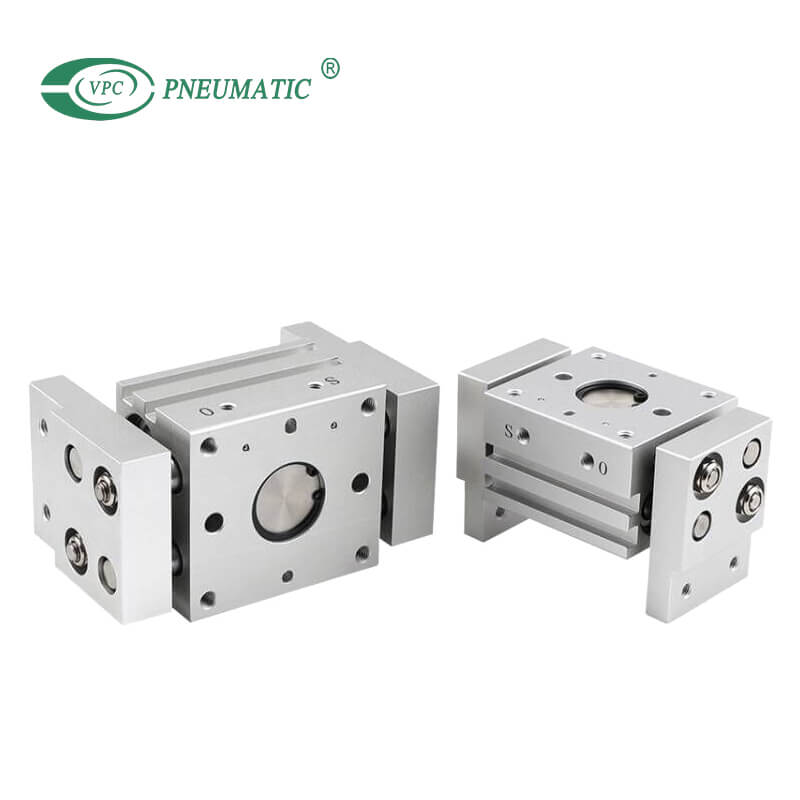

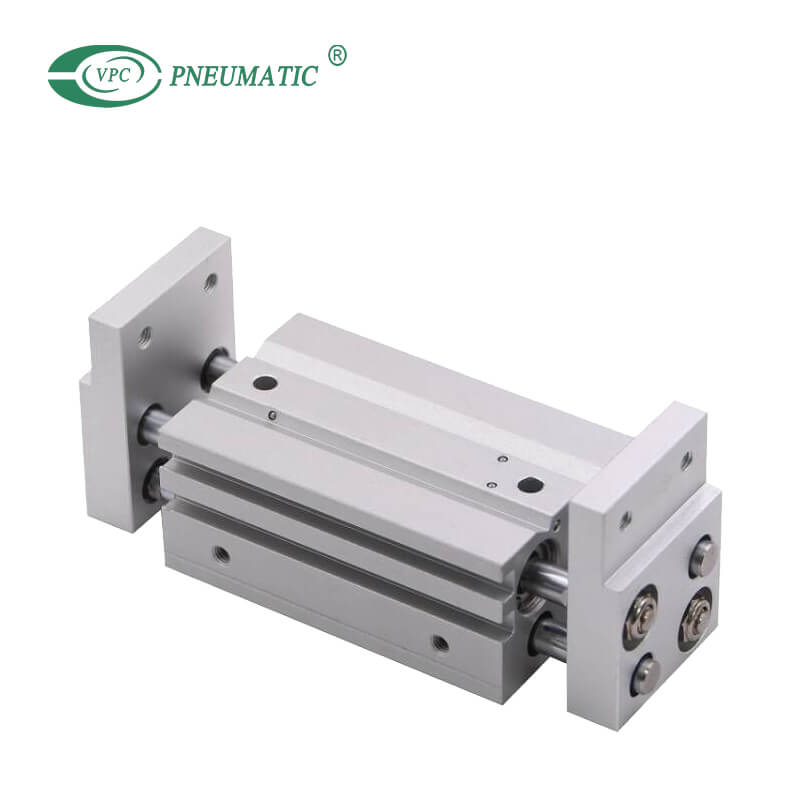

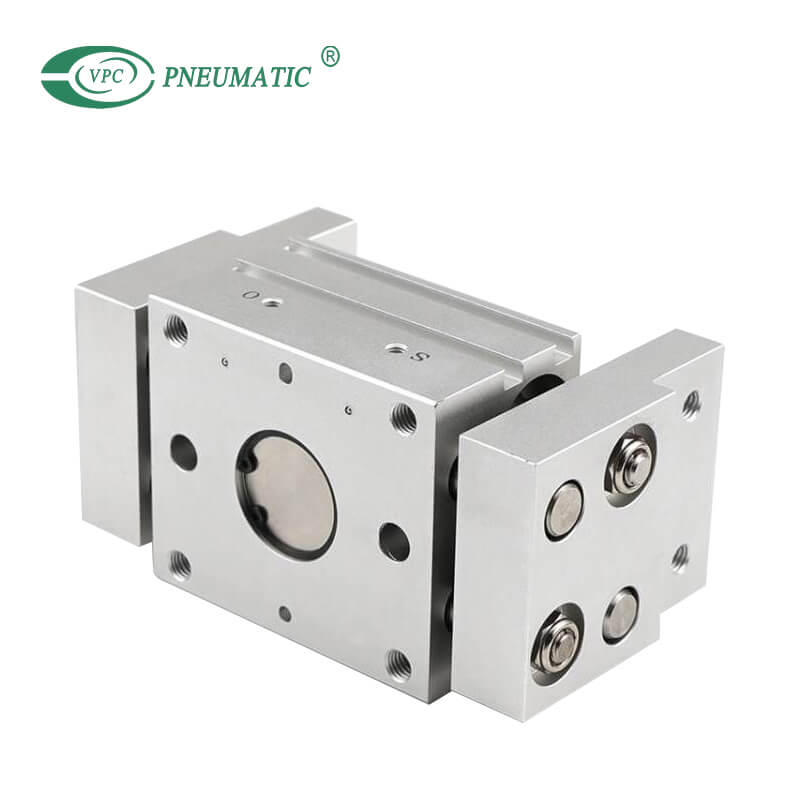

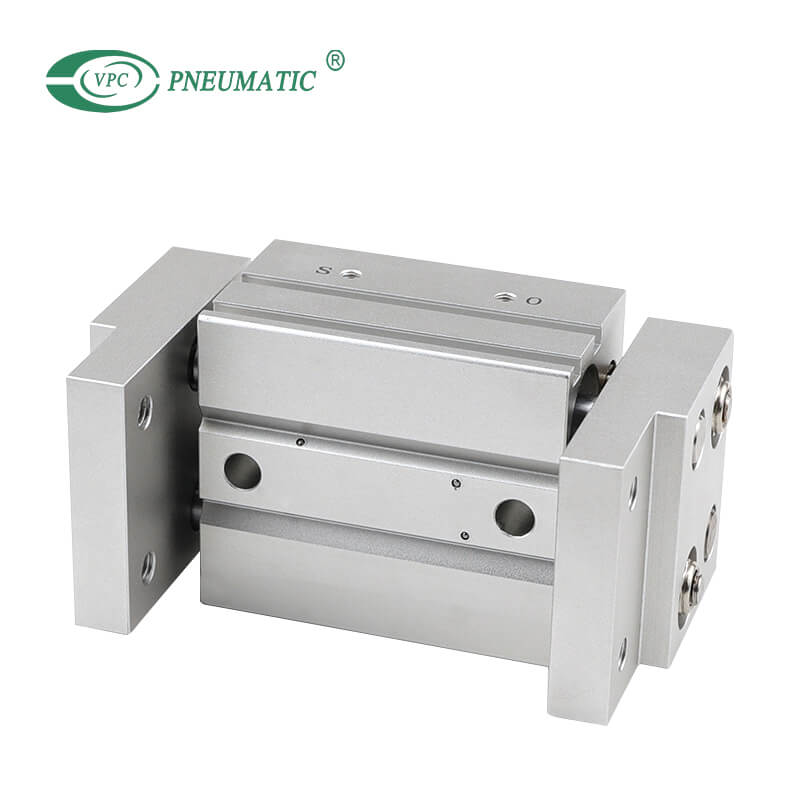

Der leichte Großhubgreifer für sicheres, präzises Greifen mit großen Klemmabständen für Anwendungen wie das Stapeln von Kartons, das Greifen von Platten und Formteilen oder das Offenhalten von Beuteln.
● Hohe Drehmomentfestigkeit durch geführte Greifbacke;
● Kompaktes und robustes Design;
● Ideal zum Greifen größerer Teile;
● Doppeltwirkender Kolbenantrieb, höhere Spannkraft;
● Geeignet für Außen- und Innengreifen.
Montage: Direktbefestigung über Gewinde, mit Durchgangsbohrung.
Produktspezifikationen
Bohrung (mm) | 10 | 16 | 20 | 25 | 32 | 40 |
Arbeitsmedium | Saubere Luft (40 µm Filterung) | |||||
Garantierter Druck | 0,6 MPa | |||||
Mindest.Arbeitsdruck | 0,15 MPa | 0,1 MPa | ||||
Arbeitstemperatur | -10 bis 60℃ | |||||
Wiederholbarkeit | ±0,1 mm | |||||
Effektive Greifkraft (NM) | 14 | 45 | 74 | 131 | 228 | 396 |
Anschlussgröße | M5x0,8 | G1/8 |
Produkt-FAQ
F1: Wie funktionieren Greifer?
Der Greifer ist an das Druckluftversorgungssystem angeschlossen.Wenn die Druckluft in den Zylinder eingeleitet wird, treibt sie die Kolbenstange an.Die Kolbenstange ist mit den Greiffingern verbunden.Wenn der Luftdruck den Kolben auf und ab bewegt, öffnen oder schließen sich die Finger parallel oder winkelig.
F2: Wozu dient ein pneumatischer Greifer?
Pneumatische Greifer werden in vielen pneumatischen Systemen zum Greifen oder Halten von Teilen verwendet.Greifer können die Teile bewegen, einlegen, stapeln oder ausrichten, um einen gewünschten Schritt in einem Fertigungsprozess zu erreichen.
F3: Welche Arten von Greifern gibt es?
Der Greiferzylinder ist unterteilt in: Parallelbackengreifer, Schwenk-Luftgreifer, rotierende Luftgreifer, Dreibackengreifer, Vierfingergreifer, Balggreifer, O-Ring-Greifer, Nadelgreifer, Multi-Finger- und adaptive Greifer MHZ2-Serie Am weitesten verbreitet sind parallele Luftgreifer.
F4: Was ist der Unterschied zwischen Winkelgreifern und Parallelgreifern?
Parallelgreifer verfügen über Finger, die sich in geraden Linien zur Mitte oder zur Außenseite des Teils bewegen, um das Teil zu schließen und zu greifen bzw. zu öffnen und freizugeben. Winkelgreifer Lassen Sie das Scharnier oder den Drehpunkt an einem Punkt angebracht sein, um die Spitzen nach außen zu bewegen, um Teile freizugeben, oder nach innen, um Teile zu greifen.
F5: Was ist die Größe der Greiferbohrung?
Hochpräzise breite Luftgreifer im parallelen Stil sind in einer Vielzahl von Größen und Konfigurationen mit optionalen Bohrungen wie 10 mm, 16 mm, 20 mm, 25 mm, 32 mm und 40 mm erhältlich.
F6: Wie wähle ich einen Greifer aus?
Bei der Auswahl eines Greifers sollten für jede Anwendung geeignete Fingerlänge, Greifkraft, Hub, Betätigungszeit und Genauigkeit berücksichtigt werden.Für detaillierte Informationen können Sie uns kontaktieren und wir beraten Sie gerne in technischer und kaufmännischer Hinsicht.
