| Arbeitsmedium: | |
|---|---|
| Schauspieltyp: | |
| Arbeitstemperatur: | |
| Wiederholbarkeit : | |
Produktbeschreibung
Produktspezifikationen
| Arbeitsmedium | Luft | ||
| Betriebsdruck | Doppelte Schauspielerei | Ф 6: 0,15 bis 0,7 MPa φ10: 0,2 bis 0,7 MPa φ16 bis φ40: 0,1 bis 0,7 MPa | |
| Single Schauspiel | Normalerweise offen | Φ6: 0,3 bis 0,7 MPa φ10: 0,35 bis 0,7 MPa φ16 bis φ40: 0,25 bis 0,7 MPa | |
| Normalerweise geschlossen | |||
| Arbeitstemperatur | -10 bis 60 ℃ | ||
| Wiederholbarkeit | Φ6 bis φ25: ± 0,01 mm φ32, φ40: ± 0,02 mm | ||
| Max. Betriebsfrequenz | Φ6 bis φ25: +0,01 mm φ32, φ40: ± 0,02 mm | ||
| Schmierung | Nicht erforderlich | ||

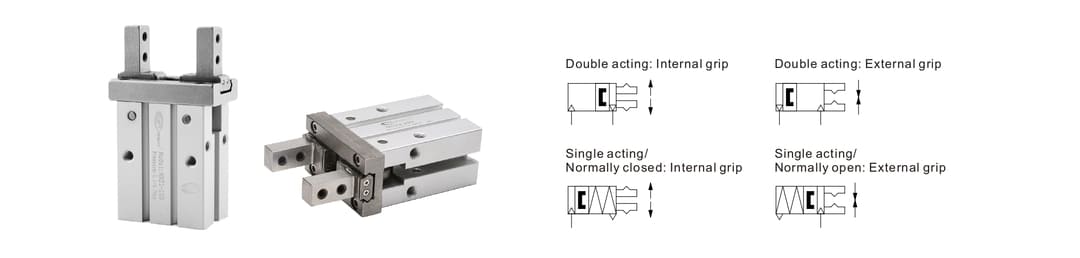

| Aktion | Doppelte Schauspiel-/Single -Schauspiele | ||
※ Verwenden Sie den Greifer mit Staubabdeckung, wenn Sie an einem Ort verwendet werden, an dem es möglicherweise Staub gibt.

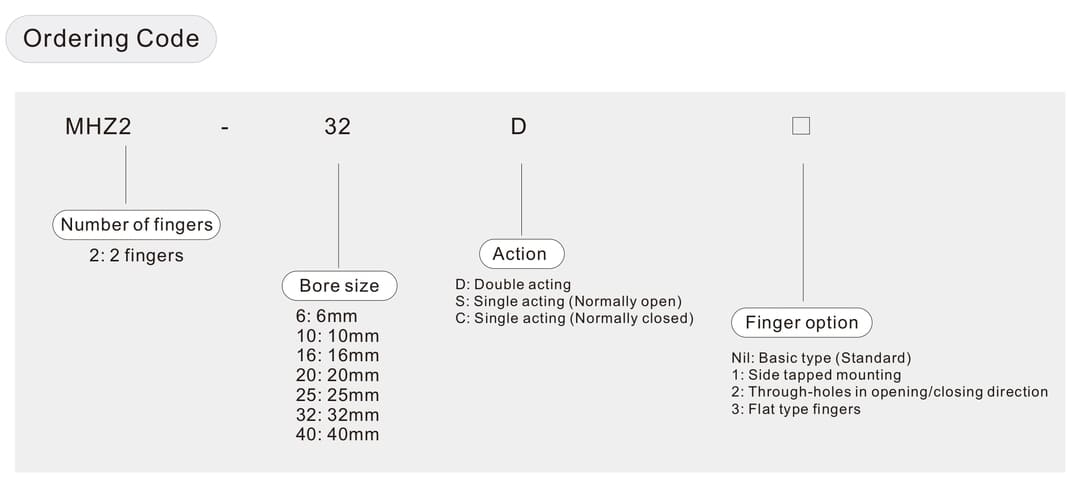

| Aktion | Modell | Bohrungsgröße (mm) | Packende Kraft* | Öffnungs-/ Schlussschlag (beide Seiten) (mm ) | Gewicht (g) | ||
| Griffkraft pro Finger effektiver Wert (n) | |||||||
| Extern | Intern | ||||||
| Doppelte Schauspielerei | MHz2-6d | 6 | 3.3 | 6.1 | 4 | 27 | |
| MHZ2-10D (n) | 10 | 11 | 17 | 4 | 55 | ||
| MHz2-16d (n) | 16 | 34 | 45 | 6 | 115 | ||
| MHZ2-20D (n) | 20 | 42 | 66 | 10 | 230 | ||
| MHz2-25d (n) | 25 | 65 | 104 | 14 | 420 | ||
| MHZ2-32d | 32 | 158 | 193 | 22 | 715 | ||
| MHZ2-40d | 40 | 254 | 318 | 30 | 1275 | ||
| Single Schauspiel | Normalerweise offen | MHZ2-6s | 6 | 1.9 | - | 4 | 27 |
| MHz2-10s (n) | 10 | 7.1 | 4 | 55 | |||
| MHz2-16s (n) | 16 | 27 | 6 | 115 | |||
| MHN2-20S (N) | 20 | 33 | 10 | 235 | |||
| MHz2-25s (n) | 25 | 45 | 14 | 425 | |||
| MHZ2-32s | 32 | 131 | 22 | 760 | |||
| MHZ2-40s | 40 | 217 | 30 | 1370 | |||
| Normalerweise geschlossen | MHz2-6c | 6 | - | 3.7 | 4 | 27 | |
| MHz2-10c (n) | 10 | 13 | 4 | 55 | |||
| MHz2-16c (n) | 16 | 38 | 6 | 115 | |||
| MHz2-20c (n) | 20 | 57 | 10 | 235 | |||
| MHz2-25c (n) | 25 | 83 | 14 | 425 | |||
| MHZ2-32C | 32 | 161 | 22 | 760 | |||
| MHZ2-40c | 40 | 267 | 30 | 1370 | |||
* Werte basierend auf dem Druck von 0,5 MPa, Griffpunkt L = 20 mm, im Schlaganfallmitte

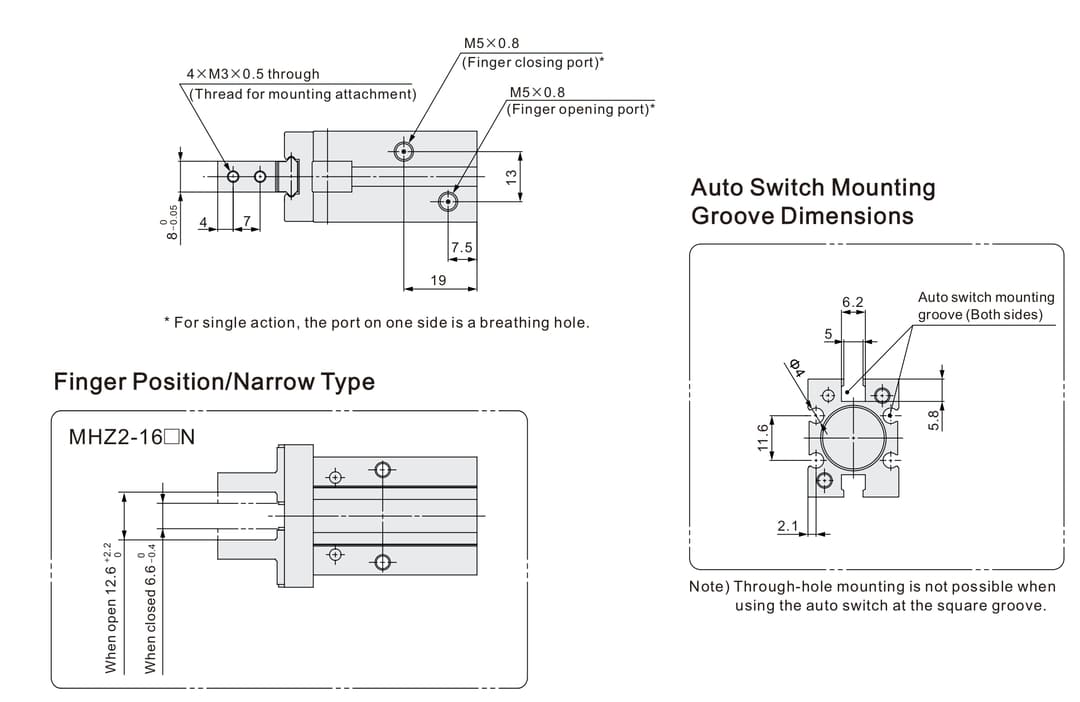

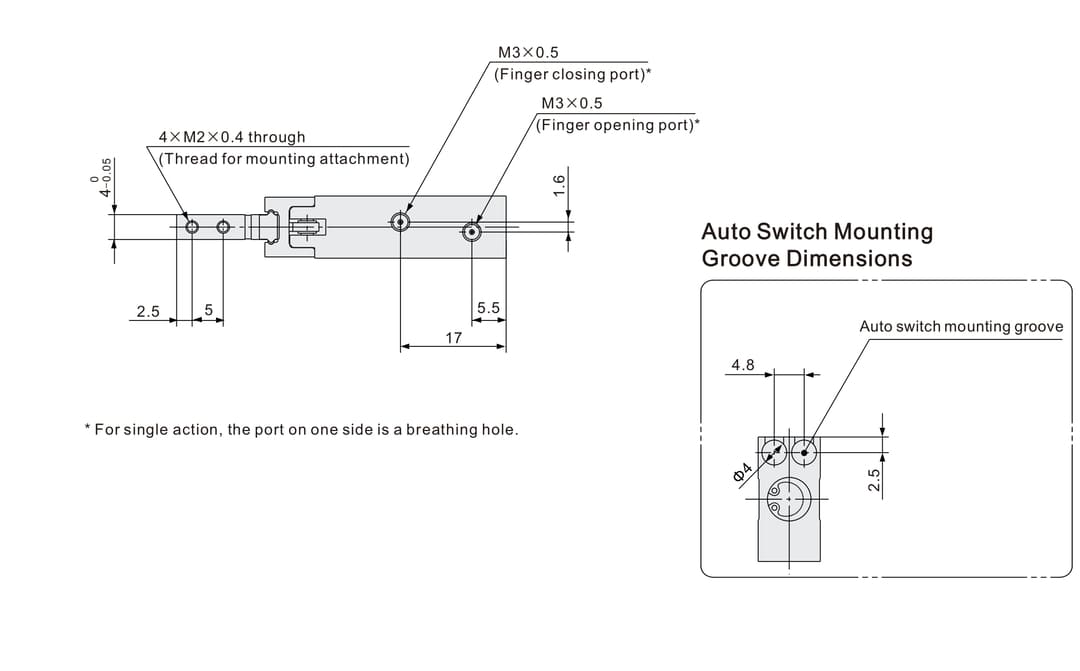

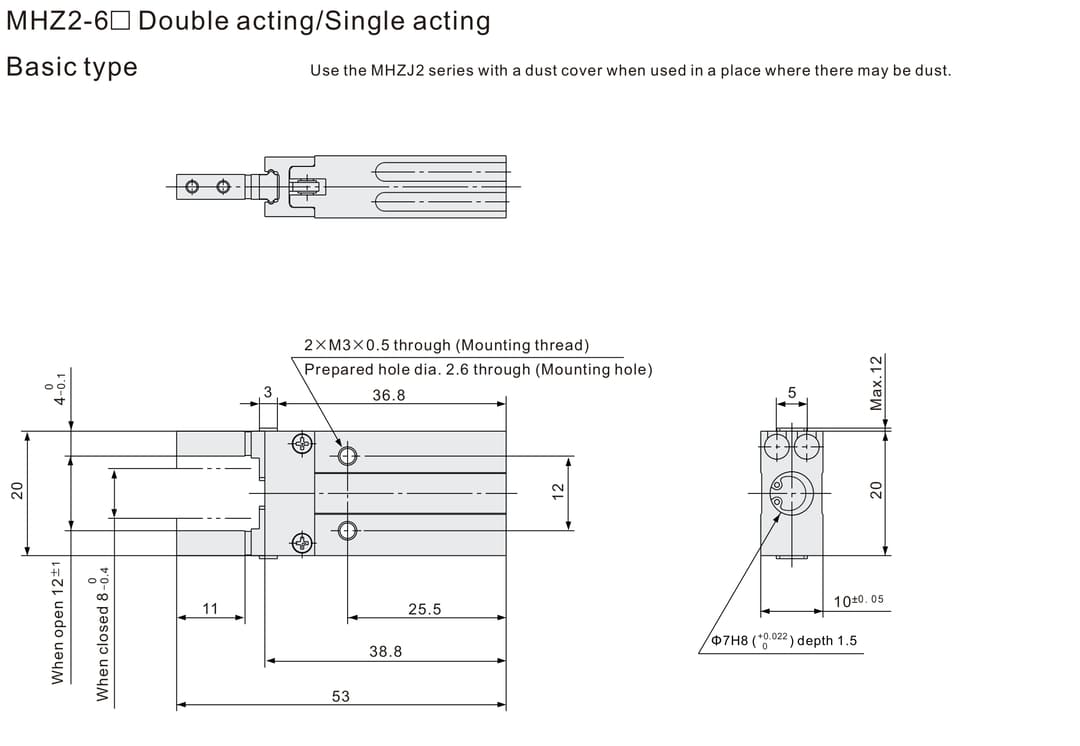

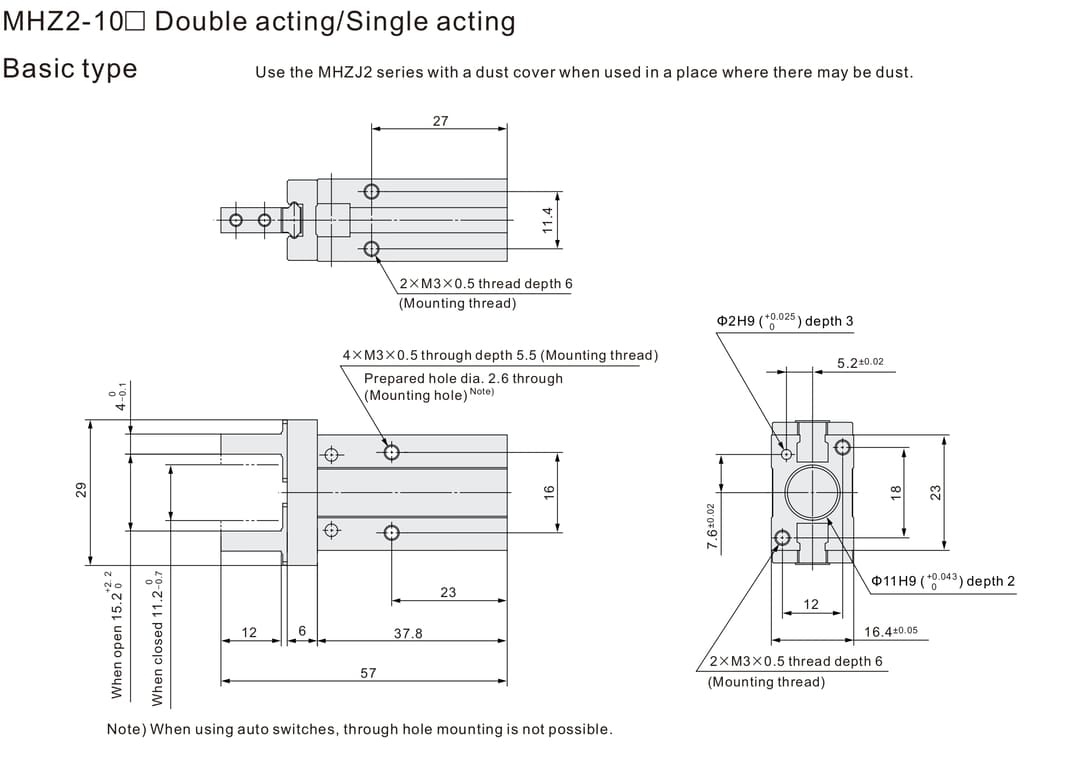

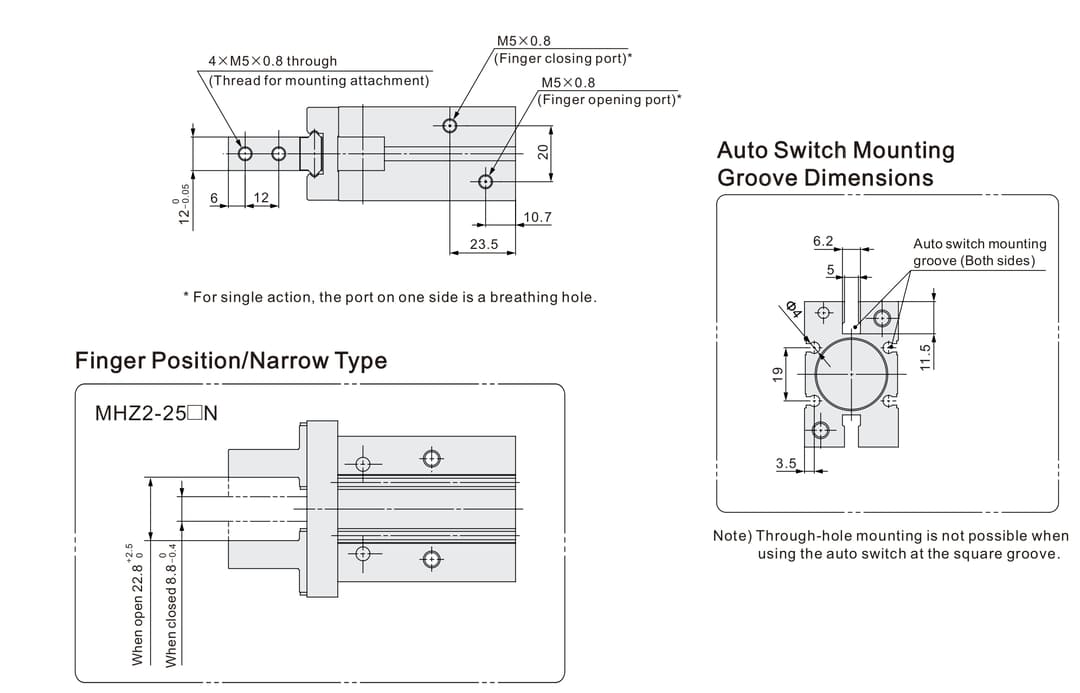

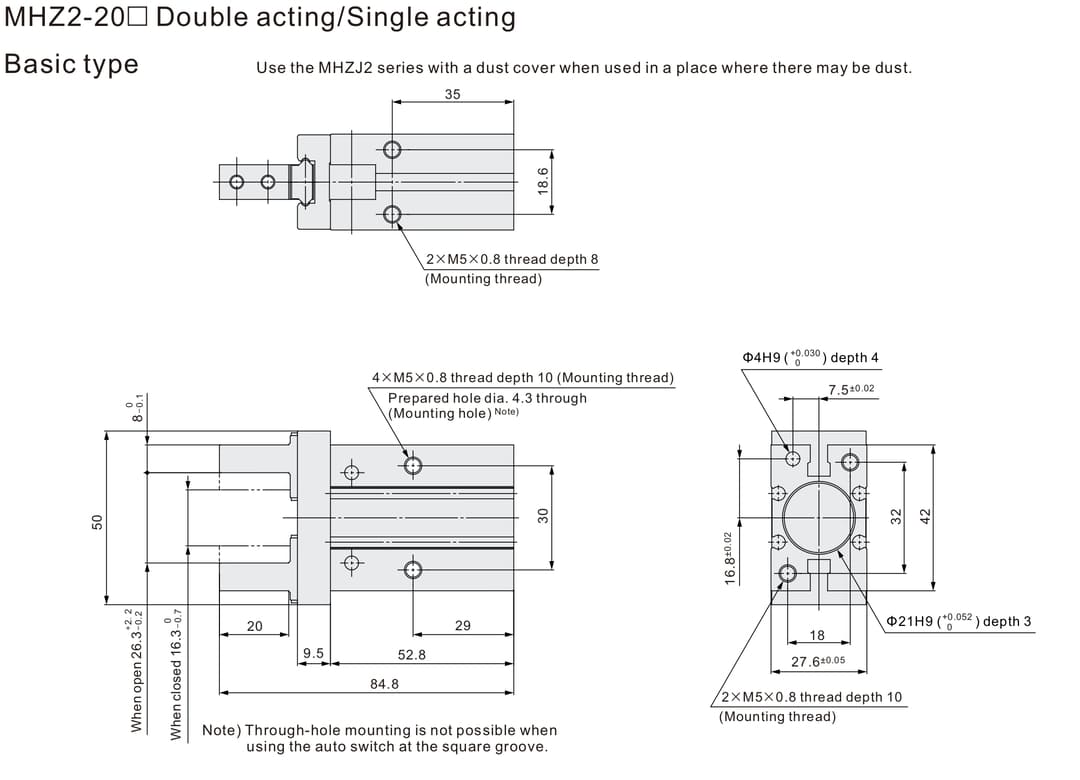

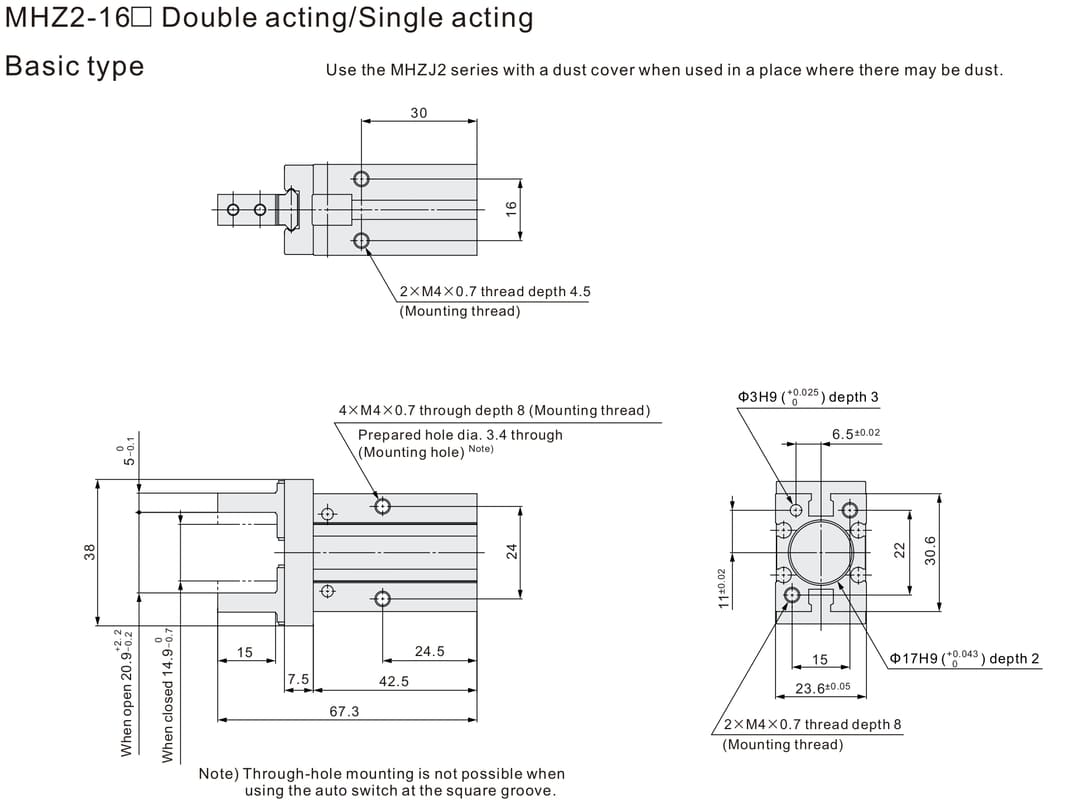

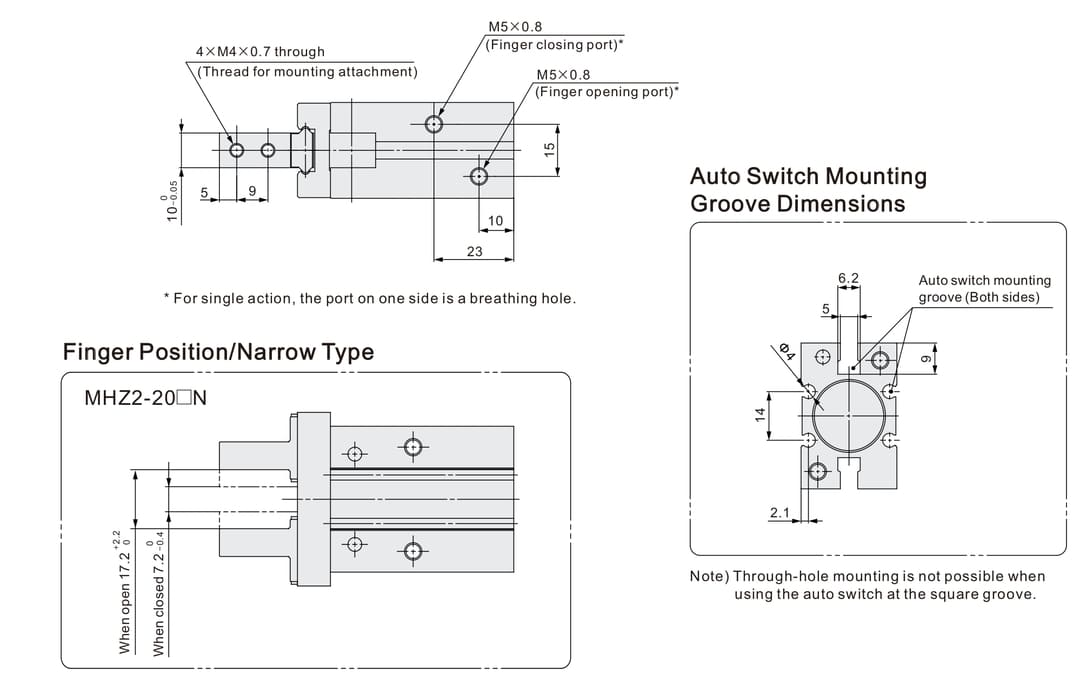

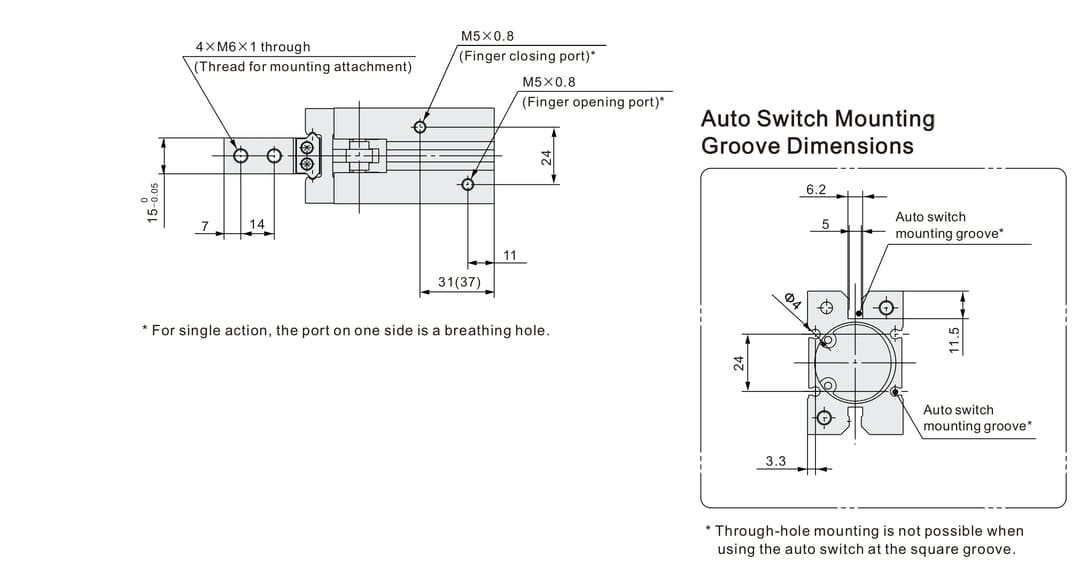

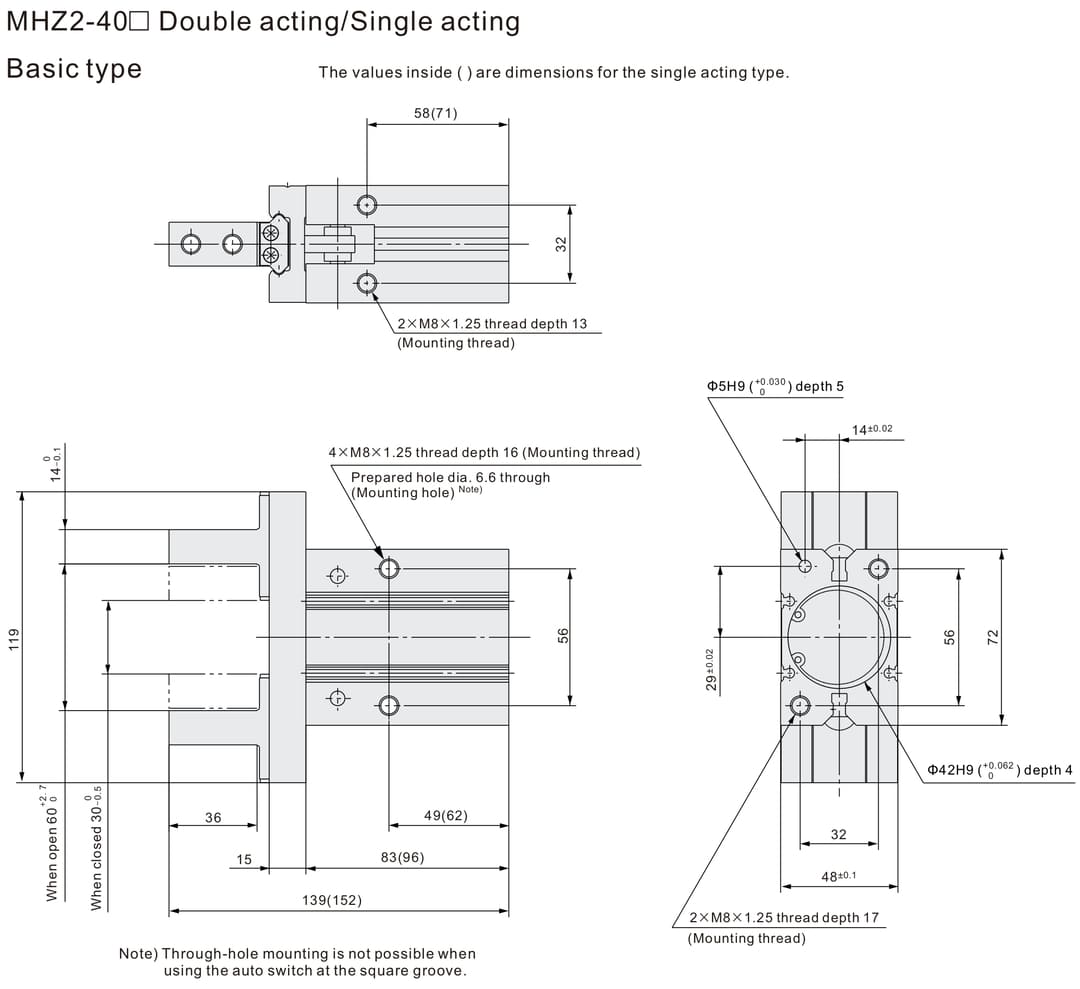

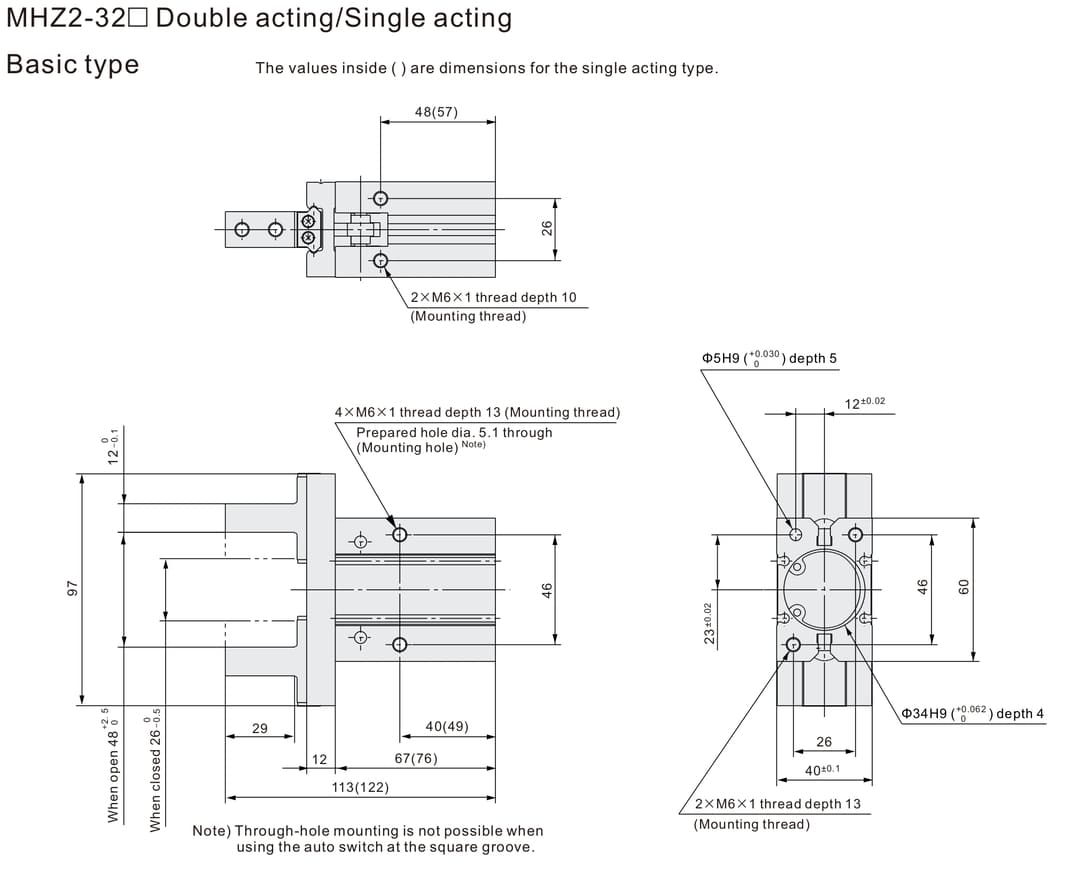

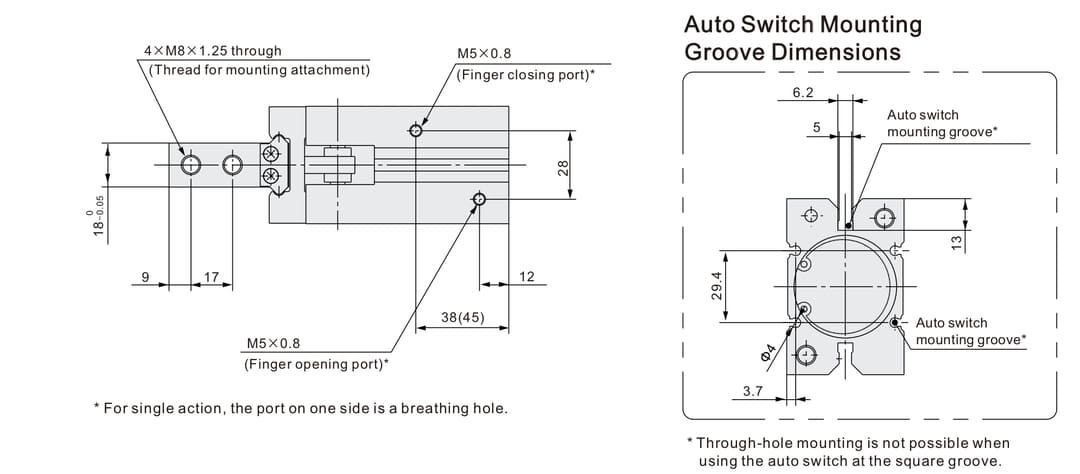

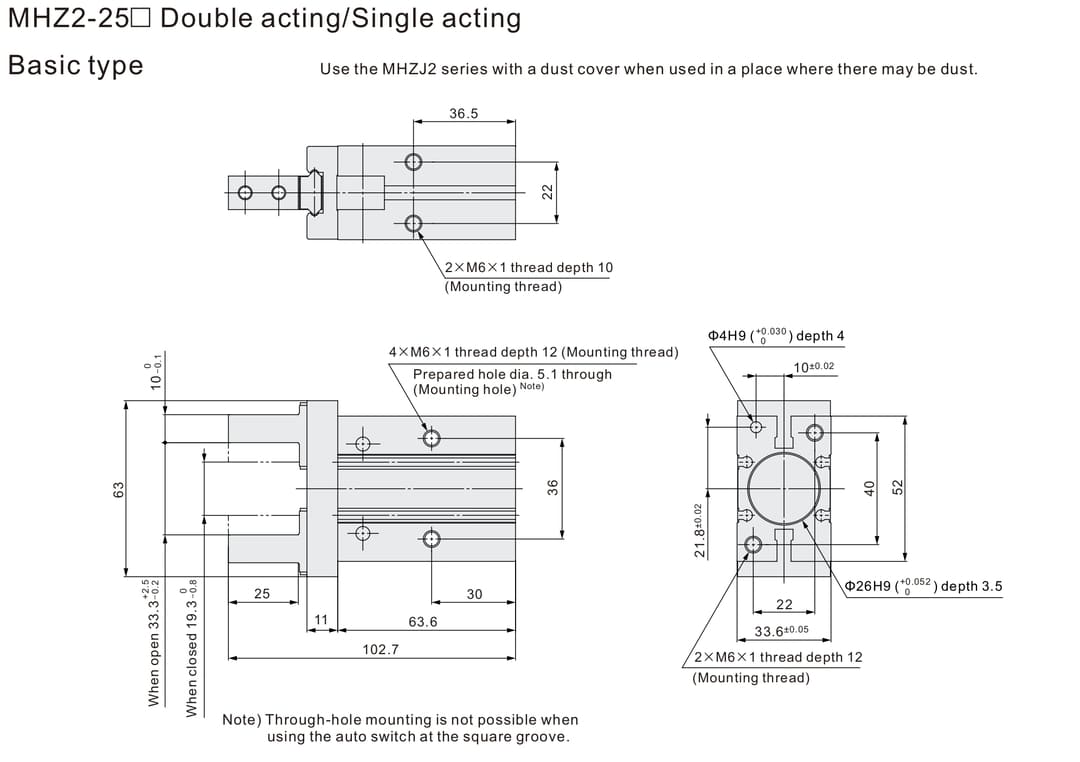

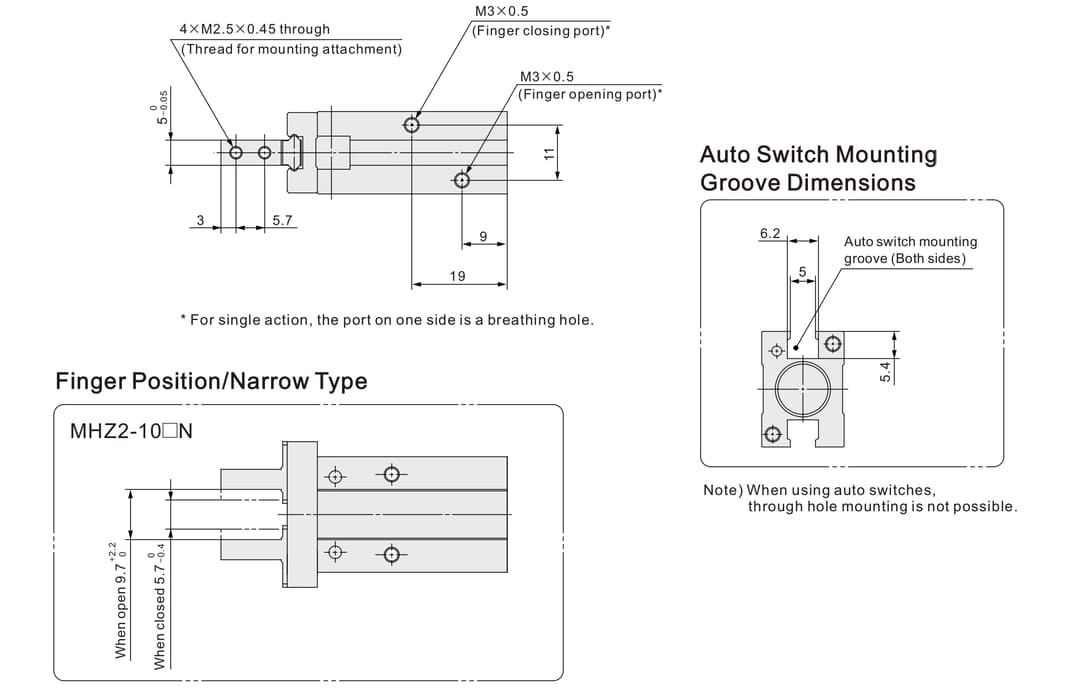

Hauptabmessungen
Katalog PDF
