| Körpermaterial: | |
|---|---|
| Bohrung: | |
| Schlaganfall: | |
| Qualitätsgarantie: | |

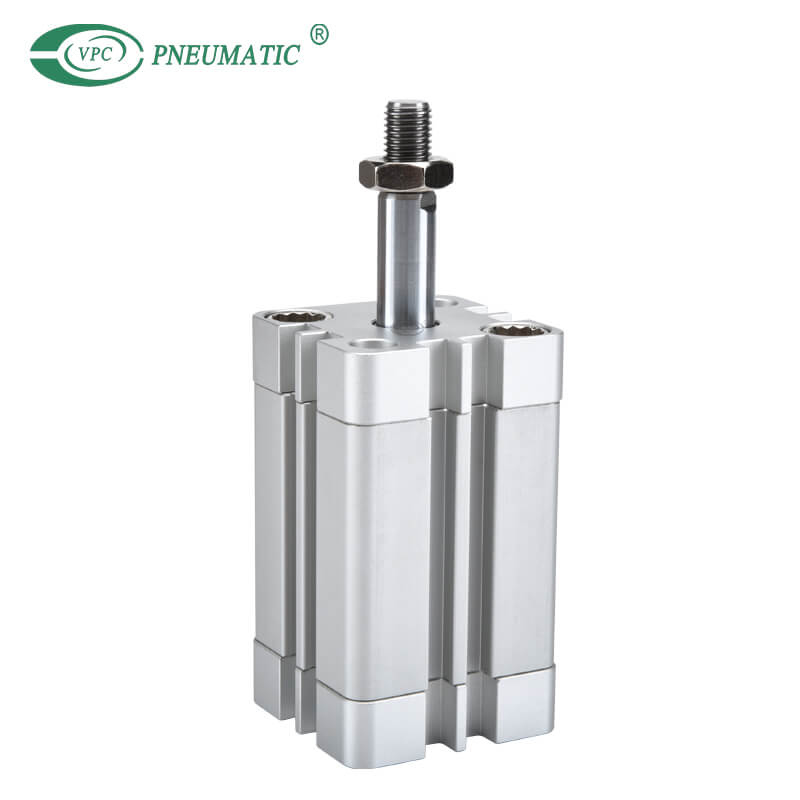

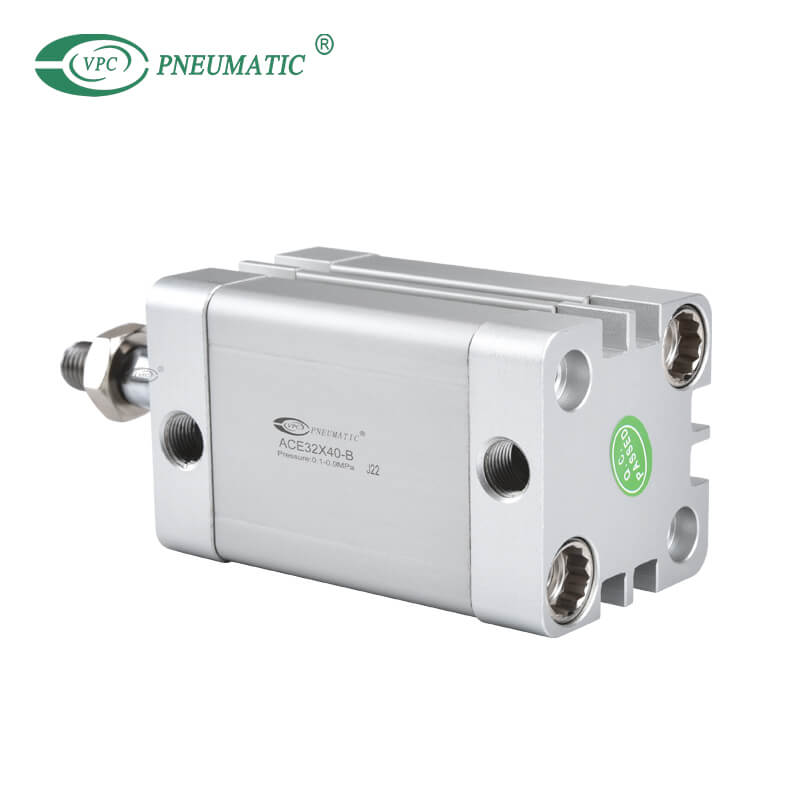

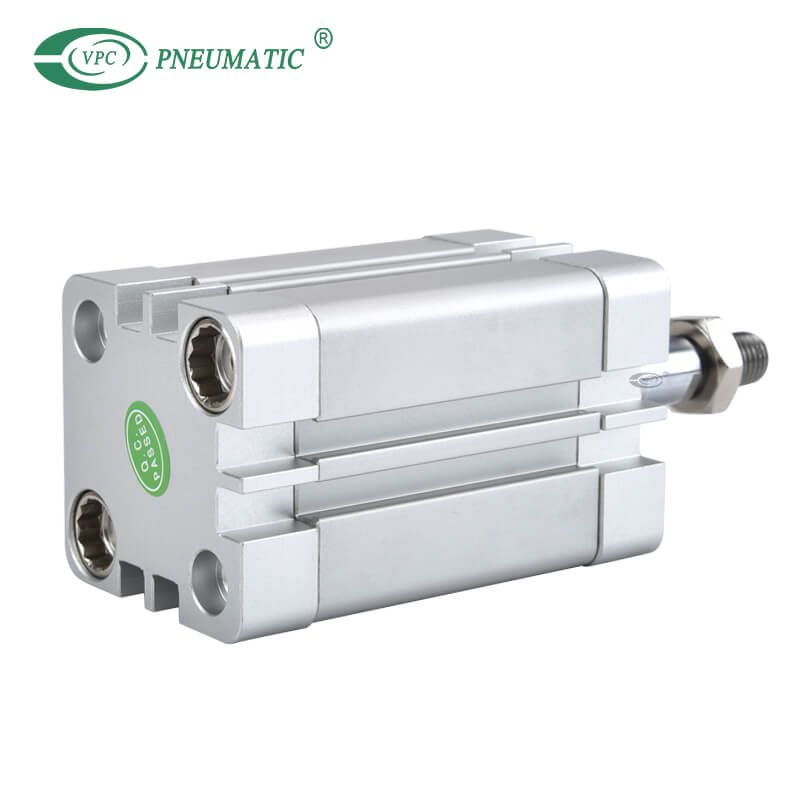

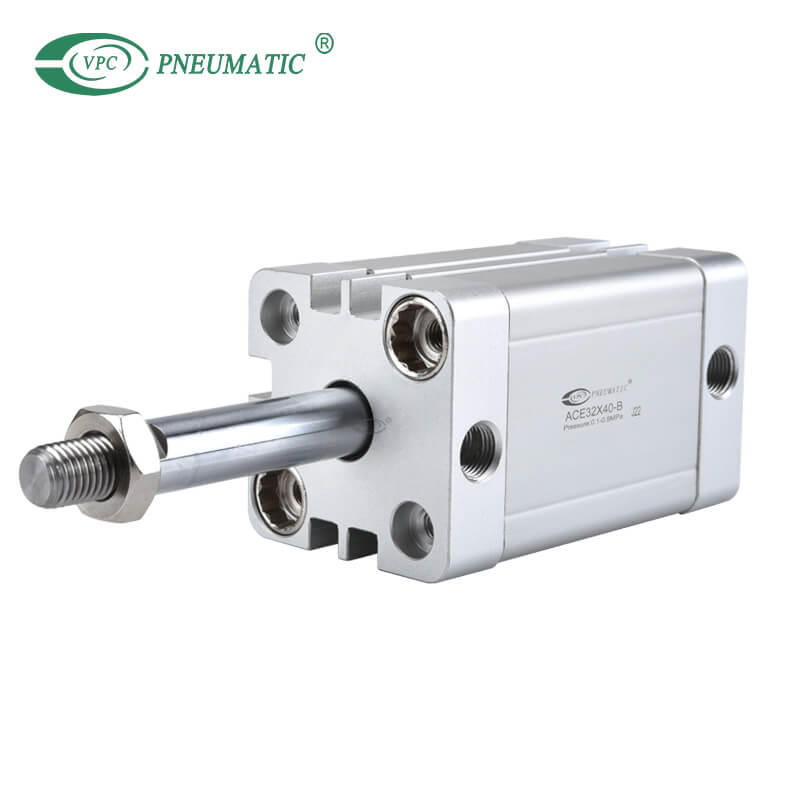

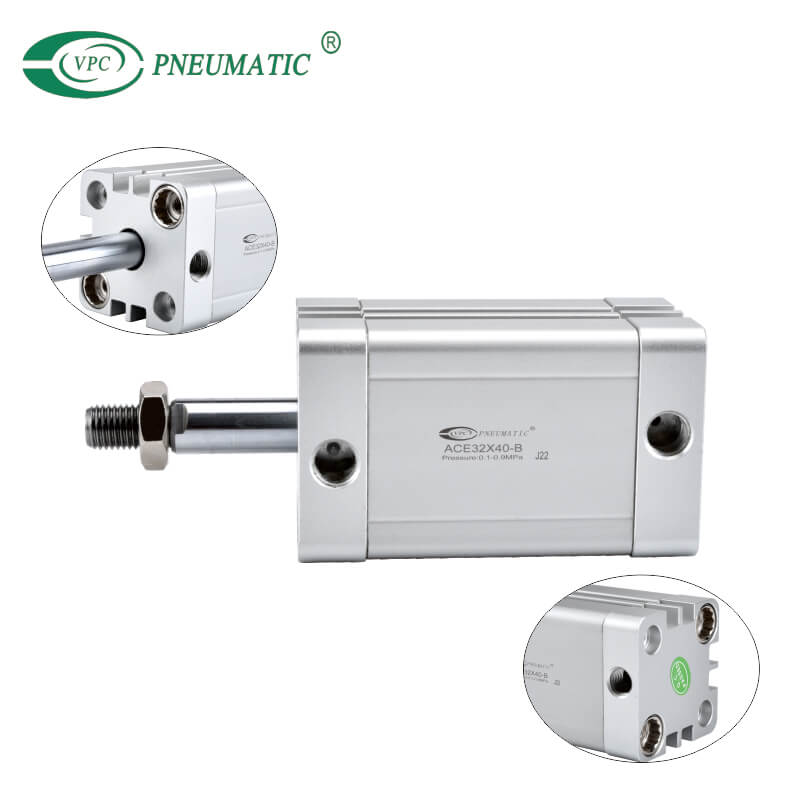

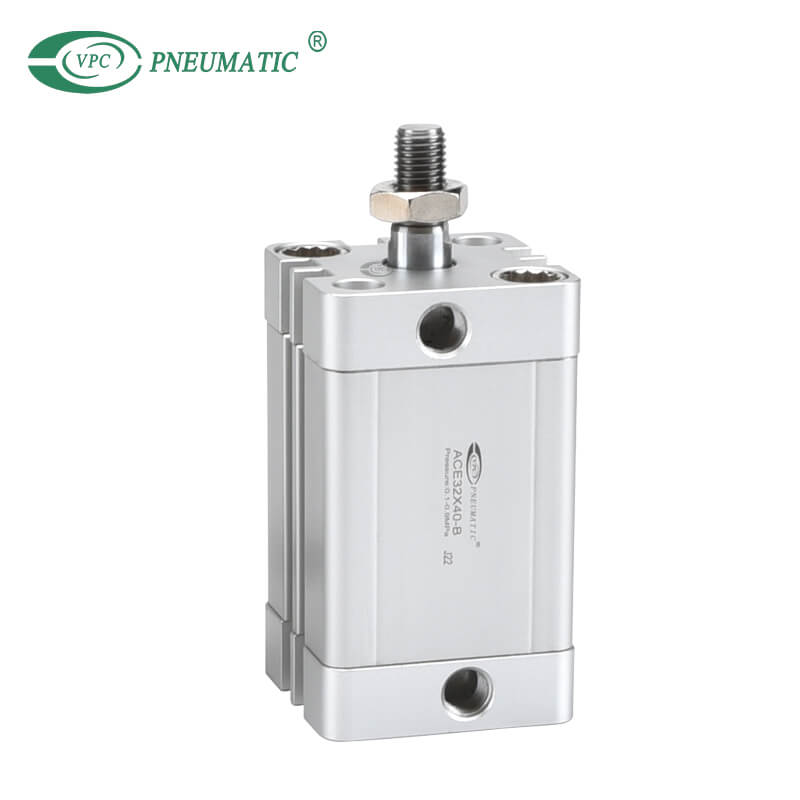

Produktbeschreibung
1. In Übereinstimmung mit ISO21287 Standard ist die Montagegröße Vogue.
2. Der Zylinderkörper verbindet sich mit den Fäden der Vorder- und Rückseite und bildet hohe Festigkeit und bequeme Wartung.
3.. Der Innendurchmesser des Körpers wird mit Rolling behandelt, gefolgt von der Behandlung von harter Anodierung, wodurch eine hervorragende Abriebfestigkeit und Haltbarkeit bildet.
4. Das Kolbensiegel nimmt eine heterogene Zwei-Wege-Dichtungsstruktur an. Es hat kompakte Dimension und die Funktion des Ölreservats.
5. Kompaktstruktur kann mit ISO15552 Standardzylinder effektiv fünfzig Prozent Installationsraum sparen.
6. Es gibt magnetische Schalterschlitze um den Zylinderkörper, der bequem zu einem Induktionsschalter installiert ist.
7. Stoßfänger ist erhältlich und kann die Exkresenergie verabreicht.
8. Zubehör mit verschiedenen Spezifikationen ist optional.
Ace ① 20② x 30③ s ④ b ⑤ □ ⑥ □ ⑦
① ACE → Modell
| AS | Kompaktzylidner (Doppelschauspiel) |
| Ase | Compact Cylidner (Single Acting Feder erweitert) |
| ASS | Compact Cylidner (einzelne Schauspielfeder Return) |
| Aced | Compact Cylidner (Doppelstange) |
| Acej | Kompaktzylidner (einstellbarer Schlaganfall) |
| Tace | Kompaktes Zylidner (doppelt wirkend nicht rotierend mit Joch) |
| TAGE | Compact Cylidner (Doppelstab nicht rotierend mit Joch) |
② 20 → Bohrungsgröße
| Modell | Bohrungsgröße |
| ACE/ACED/ACEJ | 12 16 20 25 32 40 50 63 80 100 125 |
| ASE/ATE/TACE/TAGE | 12 16 20 25 32 40 50 63 80 100 |
③ 20 → Schlaganfall
Einzelheiten finden Sie in der Schlaganfallstabelle
④ S → Magnet
| Leer | Ohne Magnet |
| S | Mit Magnet |
⑤ B → Stabentyp
| Modell | Stabentyp |
| ACE/ACED/ACEJ/ASE/ATE | Leer: weiblicher Thread |
| B: Männlicher Thread | |
| TACE/TAGE | NEIN |
⑥ □ → Stabentyp
| Modell | Montagetyp |
| Allmodell | Leer: Kein Zubehör |
AS Ase ASS | FA: FA -Typ |
| FB: FB -Typ | |
| CA: CB -Typ | |
| CB: CB -Typ | |
| FTC: FTC -Typ | |
| LB: LB -Typ | |
| SDB: SDB -Typ | |
Aced Acej | FA: FA -Typ |
| FTC: FTC -Typ | |
| LB: LB -Typ | |
| TAGE | FB: FB -Typ |
⑦ □ → Threadtyp
| Leer | Pt |
| G | G |
| T | Npt |
※ Standard -Thread ist hier leer.
Produktspezifikationen
| Bohrung (MM) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| Arbeitsmedium | Saubere Luft (40um -Filterung) | ||||||||||
| Schauspieltyp | Doppelte Schauspielerei | ||||||||||
| Einzelner Schauspiel-Push-Typ, einzelner Schauspiel-Pull-Typ | |||||||||||
| Druck | Doppelschauspiel: 0,1 bis 1,0 mPa (14 bis 145psi) | ||||||||||
| Einzelschauspiel: 0,2 bis 1,0 mPa (28 bis 145psi) | |||||||||||
| Garantierter Druck | 1,5 MPa (215psi) | ||||||||||
| Geschwindigkeitsbereich | Doppelschauspiel: 30 bis 500 mm/s Single Schauspiel: 50 bis 500 mm/s | ||||||||||
| Toleranz des Schlaganfalls | Schlaganfall ≤ 100 +1,0 Schlaganfall> 100 +1,5 | ||||||||||
| Kissentyp | Stoßstange | ||||||||||
| Portgröße | M5x0.8 | G1/8 | G1/4 | ||||||||
| Bohrungsgröße (mm) | Standardschlag (MM) | Max. Standardschlag | ||
| Gemeinsamer Typ | Doppelte Schauspielerei | 12 | 5 10 15 20 25 30 35 40 45 50 | 50 |
| 16 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 | 75 | ||
| 20 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
| 25 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 | 150 | ||
| 32 40 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200 | 200 | ||
| 50 63 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200 225 250 | 250 | ||
| 80 100 125 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200 225 250 275 300 | 300 | ||
| Single Schauspiel | 12 | 5 10 | 10 | |
| 16 ~ 100 | 5 10 15 20 25 | 25 | ||
| Nicht rotierendes Joch | Doppelte Schauspielerei | 12 | 5 10 15 20 25 30 35 40 45 50 | 50 |
| 16 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 | 75 | ||
| 20 25 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
| 32 40 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
| 50 63 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||
| 80 100 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | ||

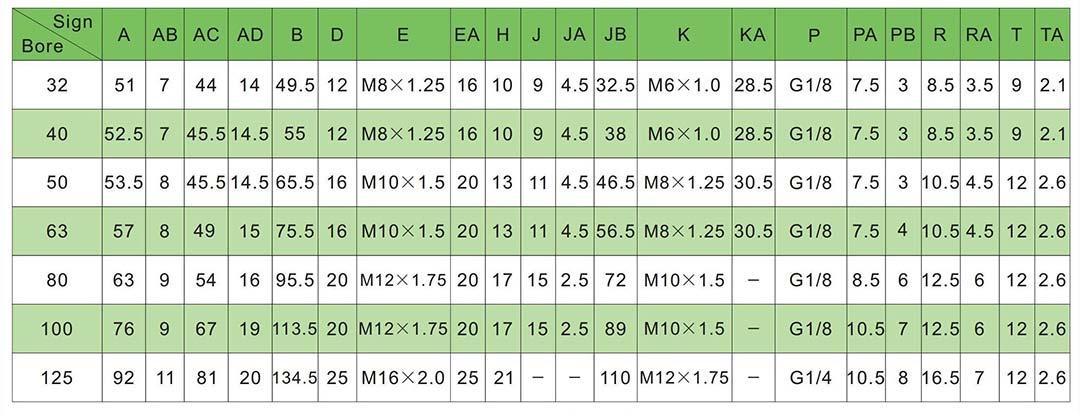

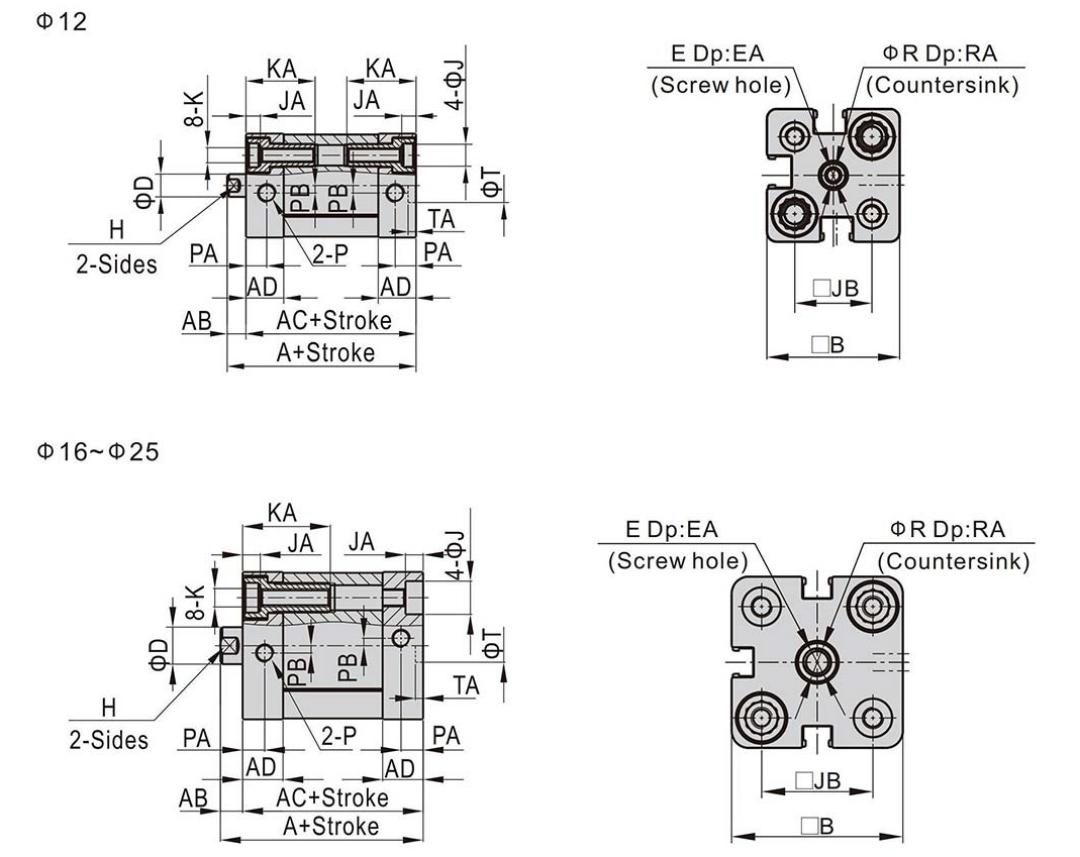

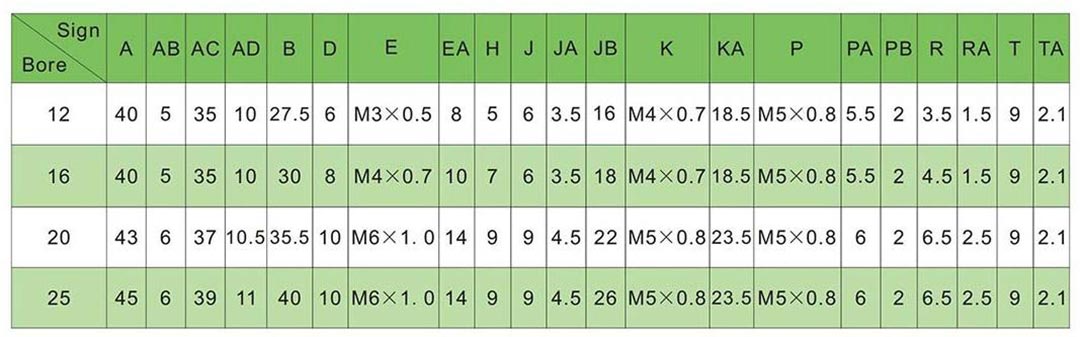

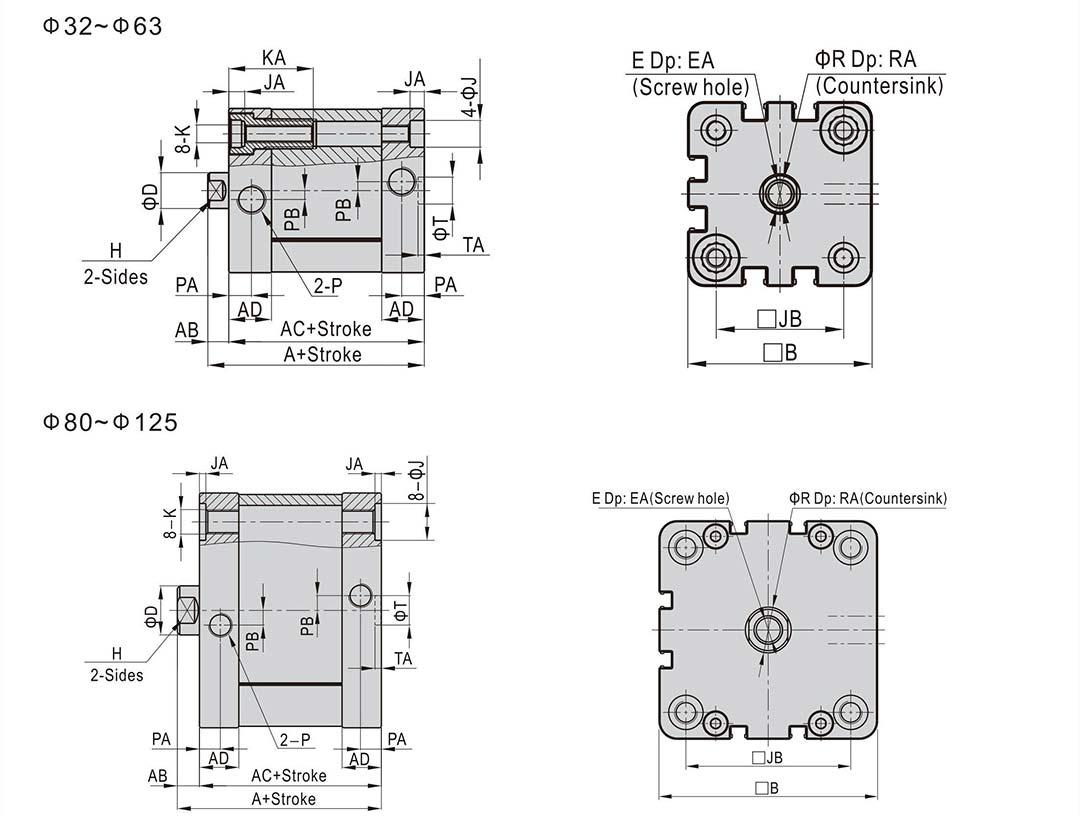

Hauptabmessungen
Produkt FAQ
F1: Wie erhöhe ich den Druck in meinem pneumatischen Zylinder?
A: Eine andere Möglichkeit, die vom Zylinder erzeugten Kräfte zu erhöhen oder zu verringern, besteht darin, einen Zylinder mit einem signifikanteren (größeren Kraft) oder einem kleineren (weniger Kraft) Durchmesser zu wählen. Denken Sie daran, je größer der Durchmesser ist, desto größer die Oberfläche des Kolbens und desto größer der Druck.
F2: Wie stellen Sie die Geschwindigkeit der Luftzylinder ein?
A: Wenn sich der Zylinderkolben erstreckt, wird die Luft dahinter komprimiert, weil die Luft nicht leicht entkommen kann. Wenn Sie die Strömungsregelschraube festziehen, verlangsamt sich die Bewegung des Kolbens, weil die Luft noch weiter eingeschränkt wird. Steuert die Geschwindigkeit eines Zylinders oder beschränkt den Luftstrom. Drehen Sie einfach das Nadelventil, um die Luftgeschwindigkeit einzustellen.
F3: Wie viel Kraft kann ein pneumatischer Zylinder produzieren?
A: Die Krafteinheit der Luftzylindertheorie beträgt n, wie beispielsweise 32 mm Bohrung bei 0,1 MPa. Die Arbeitskraft beträgt 80,4 N. Das Diagramm stammt aus der Berechnungsformel der theoretischen Kraft nur als Referenz.
◆ Pneumatischer Zylinderkraftrechner
F4: Verkaufen Sie pneumatische Zylinderreparaturkits?
A: Ja, wir verkaufen alle Arten von Zylinderreparaturkits und anderen Zubehör. Bitte setzen Sie sich mit uns in Verbindung, wenn Sie welche brauchen.
