Was ist ein pneumatisches Vakuumsystem？？

◆ Offizielle offizielle spanische Sprachwebsite

Das pneumatische Vakuumsystem ist ein pneumatisches Steuerungssystem, das mit Druckluft einen Unterdruck (Vakuum) erzeugt, um Funktionen wie Adsorptiontransport , und Fixierung von Teilen oder Objekten zu vervollständigen.

1. Vakuumkomponenten und Funktionen

* Weitere Informationen zu detaillierten Vakuumkomponentenparametern finden Sie im Artikel: Was sind Vakuumkomponenten?

Vakuumregler

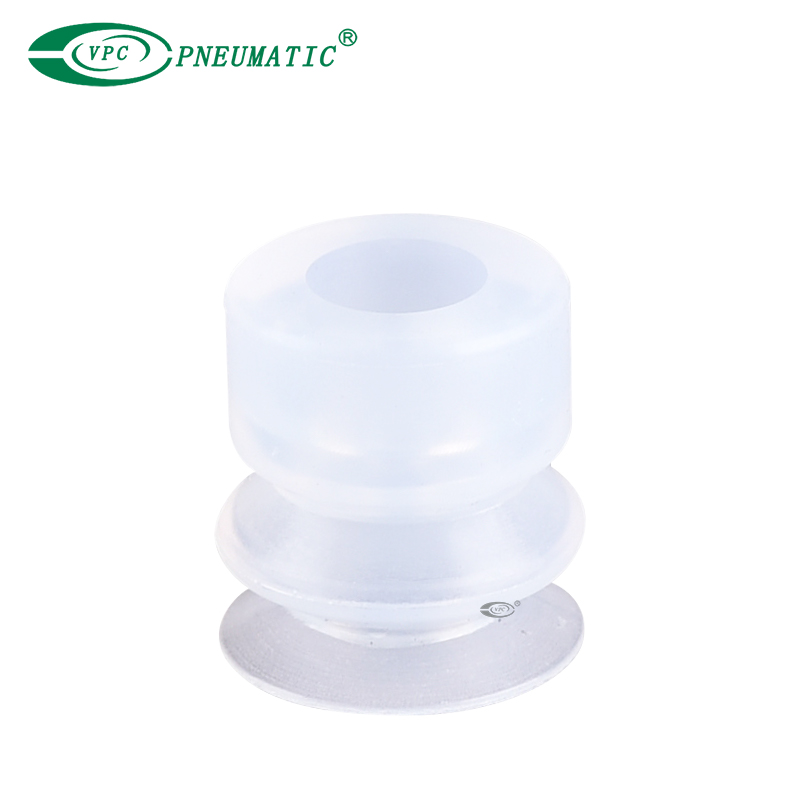

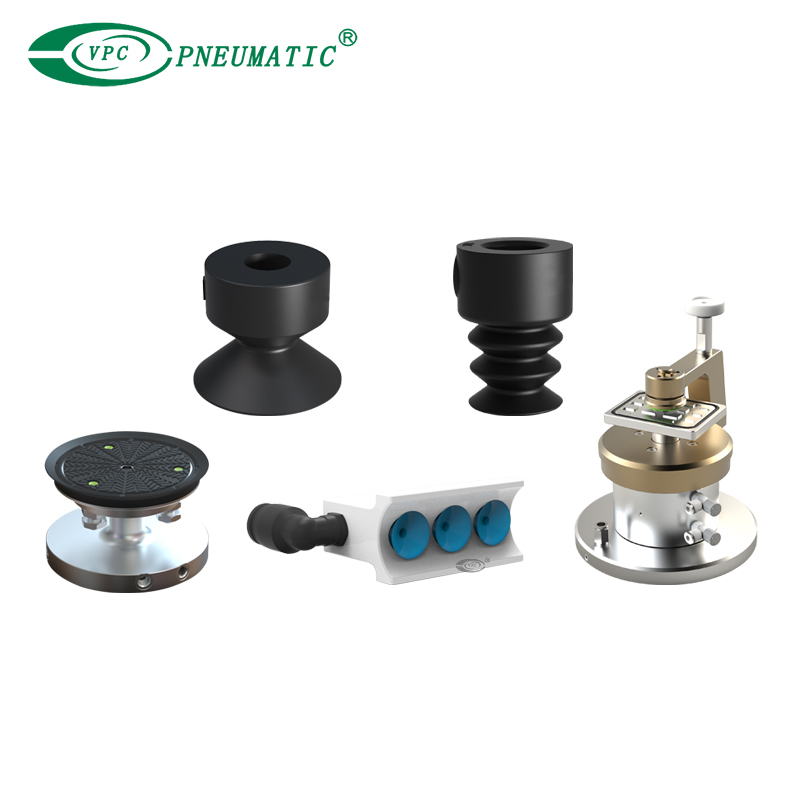

Vakuumsaugnetasse

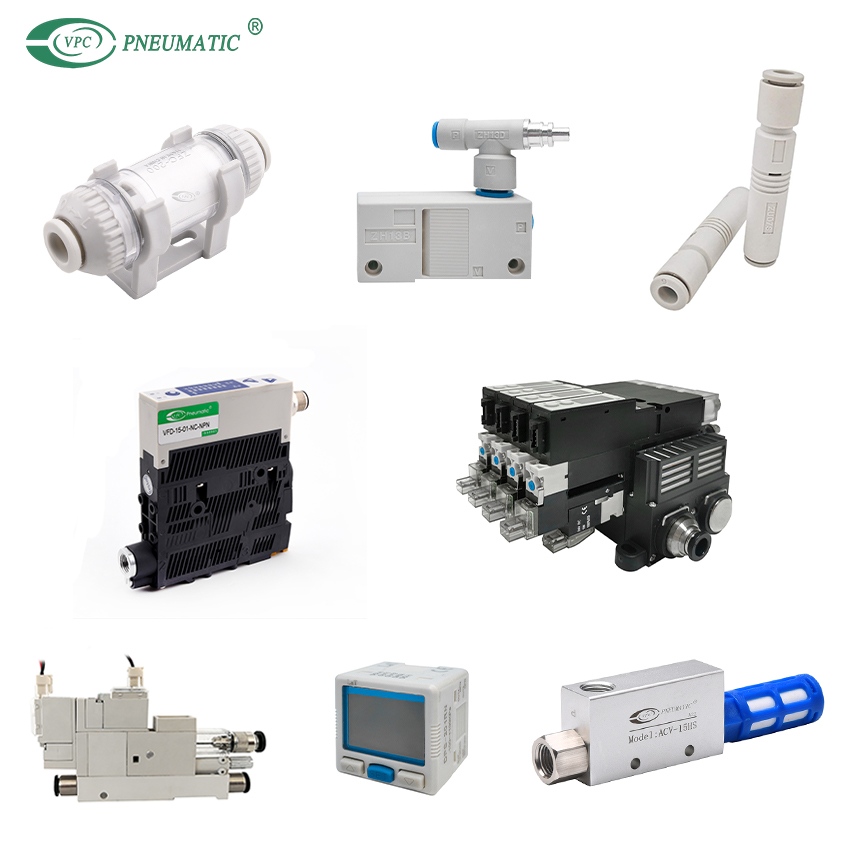

Vakuumgenerator

2. Anwendung des pneumatischen Vakuumsystems

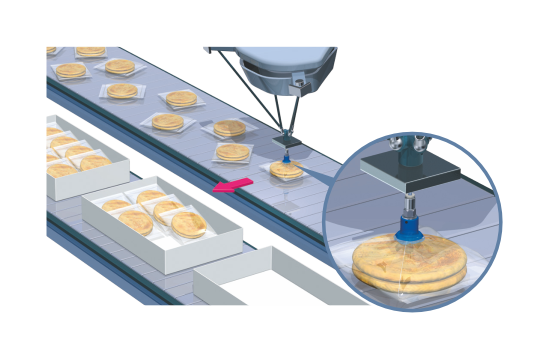

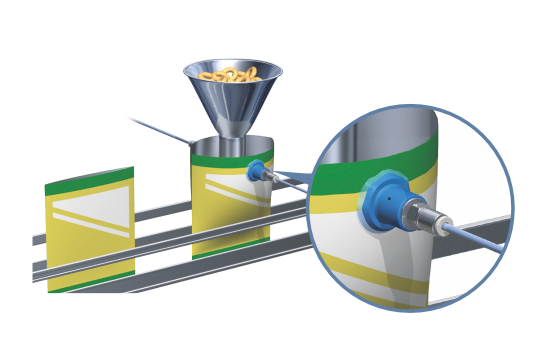

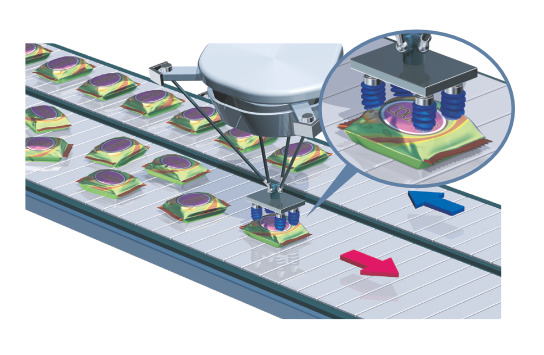

Vakuumadsorptionshandhabungssystem : Geeignet für jedes Objekt mit einer glatten Oberfläche. Insbesondere für nicht , -metale und nicht müde und nicht müde für Klemmgegenstände wie dünnes und weiches Papier, Kunststofffilm, Aluminiumfolie, zerbrechliches Glas und seine Produkte, integrierte Schaltungen und andere Teile der Mikropräzision usw. können die Vakuumadsorption verwendet werden. wird häufig in Es Automobil- , Holzbearbeitung, Verpackung, , Elektronikblech und anderen Branchen verwendet.

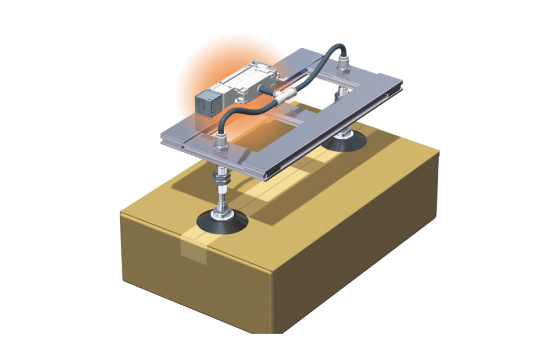

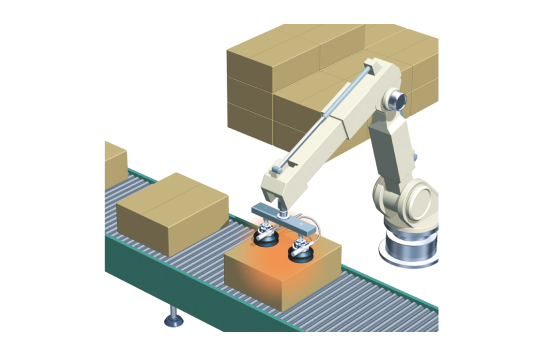

Kartonadsorption

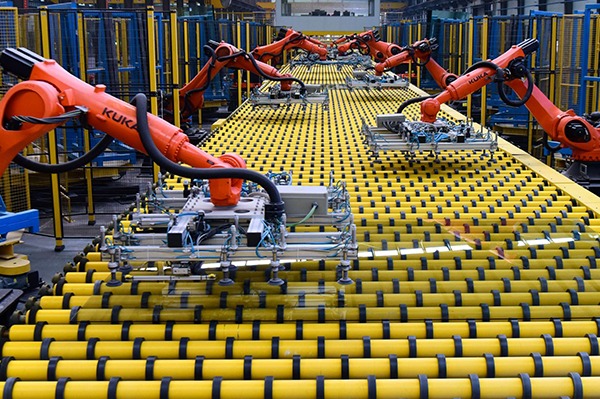

Glasadsorption

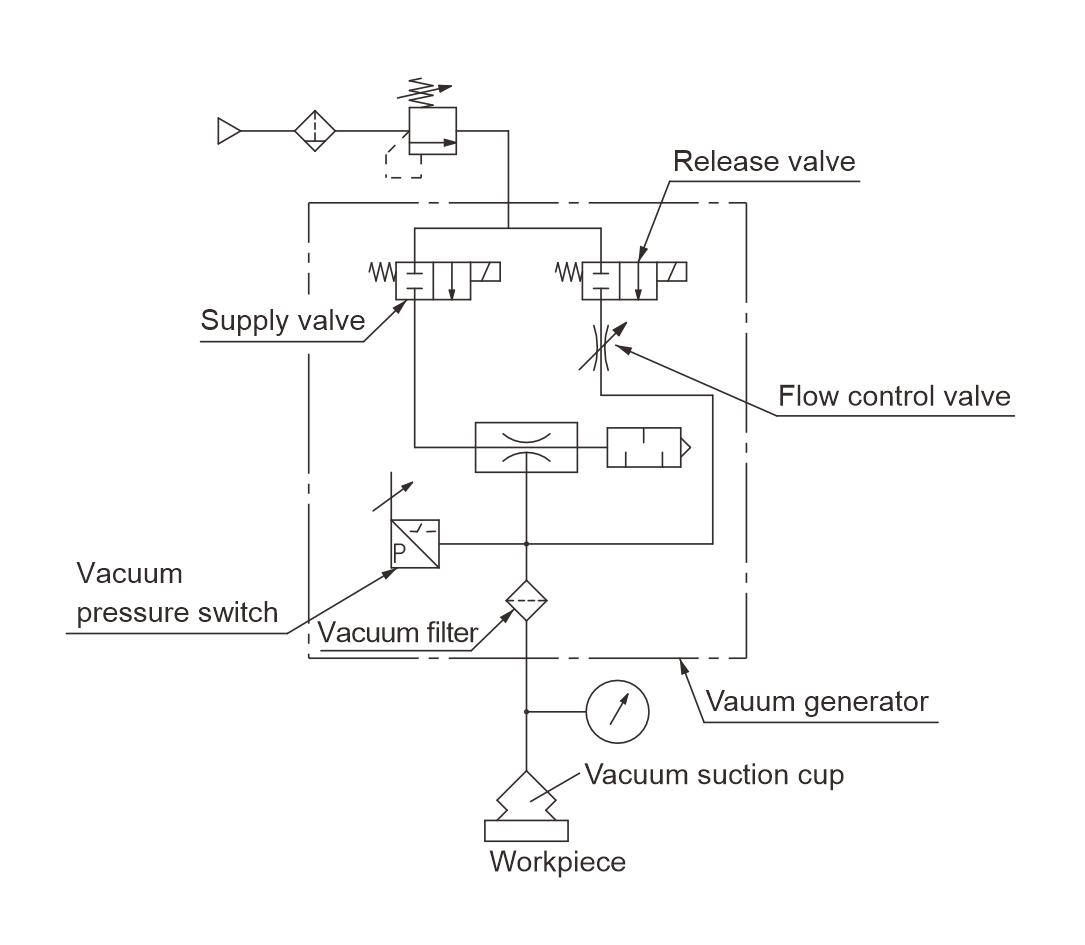

3.. Pneumatische Vakuumsystemschaltungsdiagramm

FAQ

1. Vakuumpumpe gegen Vakuumgenerator

• Eine Vakuumpumpe ist ein Gerät, das Vakuum erzeugt. Der Sauganschluss bildet einen Unterdruck, und der Abgasanschluss ist direkt mit der Atmosphäre verbunden . Max. Vakuumabschluss: -101.3KPA

• Der Vakuumgenerator ist eine pneumatische Komponente, die den Fluss von Druckluft verwendet , um einen bestimmten Vakuumgrad zu bilden. Max. Vakuumabschluss: -88KPA

2. Wie wähle ich einen Vakuumgenerator aus?

Bei der Auswahl eines Vakuumgenerators sollten Faktoren wie maximaler Saugfluss , maximaler Vakuumgrad und Luftverbrauch berücksichtigt werden. Darüber hinaus sollten Sie auch einen Vakuumgenerator auswählen, der einen stabilen Vakuumgrad basierend auf dem gesamten Gasverbrauch des Vakuumbechers und des vom System erforderlichen Durchgangszyklus (Arbeitsfrequenz) bieten kann.

ZU -Serie Inline Vakuumgenerator

Vakuumgenerator mit ZH -Serie Körperportierter Typ

ZH -Serien -Box -Vakuumgenerator

Vakuum-Multi-Stufe-Ejektor der ZL212-Serie

VZK -Serie Integrierter Vakuumgenerator

3. Was ist ein Vakuumsaugne -Becher?

Die Vakuumsaugnetasse ist eine Verbindungskomponente zwischen dem Werkstück und dem Vakuumsystem . Es verwendet eine Vakuumpumpe oder einen Vakuumgenerator, um die Luft im Saugbecher zu extrahieren und einen Vakuumzustand im Inneren zu bilden, damit sie unter der Wirkung des atmosphärischen Drucks an verschiedenen flachen Materialien fest adsorbiert werden kann.

4. Wie funktioniert der Vakuumsaugne -Becher?

Saugprinzip:

Die Vakuumsaugne ist durch das Luftrohr mit dem Vakuumgenerator angeschlossen und kontaktiert dann das zu angehobene Objekt (wie Glas, Papier, kleine Membran usw.), und das Vakuumgeräten wird begonnen , um zu saugen , so.

Ablösungsprinzip:

Wenn das angehobene Objekt an das Ziel verschoben wird , wird der Vakuumsaugnetasse reibungslos aufgeblasen, so dass der negative Luftdruck im Vakuumsaugne -Tasse auf Null -Luftdruck oder positiven Luftdruck ändert . Der Vakuumsaugnetasse trennt sich automatisch vom angehobenen Objekt, wodurch die Aufgabe des Anhebens und Bewegens schwerer Objekte abgeschlossen wird.

5. Wie wählen Sie einen Vakuumsaugne -Becher?

① Auswahl der Adsorbentien

• Eigenschaften des Adsorbens : Oberflächenzustand, Luftdurchlässigkeit, Abneigung gegen statische Elektrizität, Abneigung gegen Kupferionen und ob sich die Form ändert (Papier, Kunststoff).

• Form des Adsorbens : Größe der Adsorptionsoberfläche , ( Zustand der gekrümmten Oberfläche), Form (Würfel, Kugel, Zylinder).

• Gewicht von Adsorbat

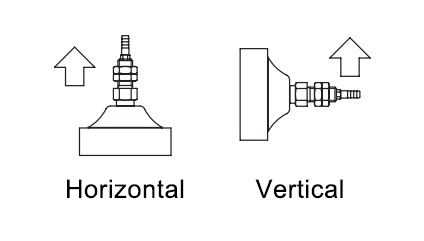

• Hubrichtung des Adsorbens : horizontale Adsorption oder vertikale Adsorption.

② Wählen Sie den Vakuumsaugne -Becher aus

• Berechnung der Adsorptionskraft : Berechnet auf der Grundlage des Gewichts des zu übertragenden Werkstücks und der Kontaktfläche.

F = PXA

F: Adsorptionskraft

P: Vakuumdruck

A: Kontaktfläche zwischen Saugnapfbecher und Werkstück

• Berechnung des Saugbechendurchmessers : Ermittelt nach Form und Größe des Werkstücks und der erforderlichen Adsorptionskraft.

• Saugnapfmaterial : Wählen Sie geeignetes Material gemäß den Nutzungsbedingungen , Flüssigkeitsgebrauchsnutzungsumgebung , usw. Wählen Sie usw.

• Form der Saugnäpfe : Wählen Sie die Form des Saugnitschusses nach , Formmaterial und Gewicht des zu adsorbierten Objekts.

Die oben genannte Einführung in pneumatische Vakuumsysteme und die Auswahl von Vakuumkomponenten, die für Ihren Vakuumsystemkreis geeignet sind . Wenn Sie Fragen zum Entwerfen von Vakuumsystemschaltungen haben, können Sie sich an VPC Pneumatic wenden . Ihre Beratung ist willkommen!
