Was ist ein Vakuummagnetventil?

◆ Offizielle offizielle spanische Sprachwebsite

1. Wie funktioniert das Vakuummagnetventil?

Das Vakuummagnetventil verwendet das elektromagnetische Prinzip, um das Öffnen und Schließen des Ventilkern- oder Ventilsitzes durch das von der elektromagnetische Spule erzeugte Magnetfeld zu führen, wodurch die Zirkulation von Vakuum- oder Druckluft gesteuert wird.

2. Funktion des Vakuummagnetventils

① Steuerung der Vakuumschaltung schalten.

② Anti-Backflow-Schutz : verhindert, dass Außenluft versehentlich in das Vakuumsystem gelangt und den Vakuumzustand schützt.

③ Automatische Steuerung : Mit SPS und anderen Steuerungssystemen kann das Vakuummagnetventil den automatischen Betrieb realisieren.

④ Unterstützen Sie unterschiedliche Vakuumniveaus und Durchflussanforderungen.

3. Was werden die Magnetventile für Vakuum verwendet?

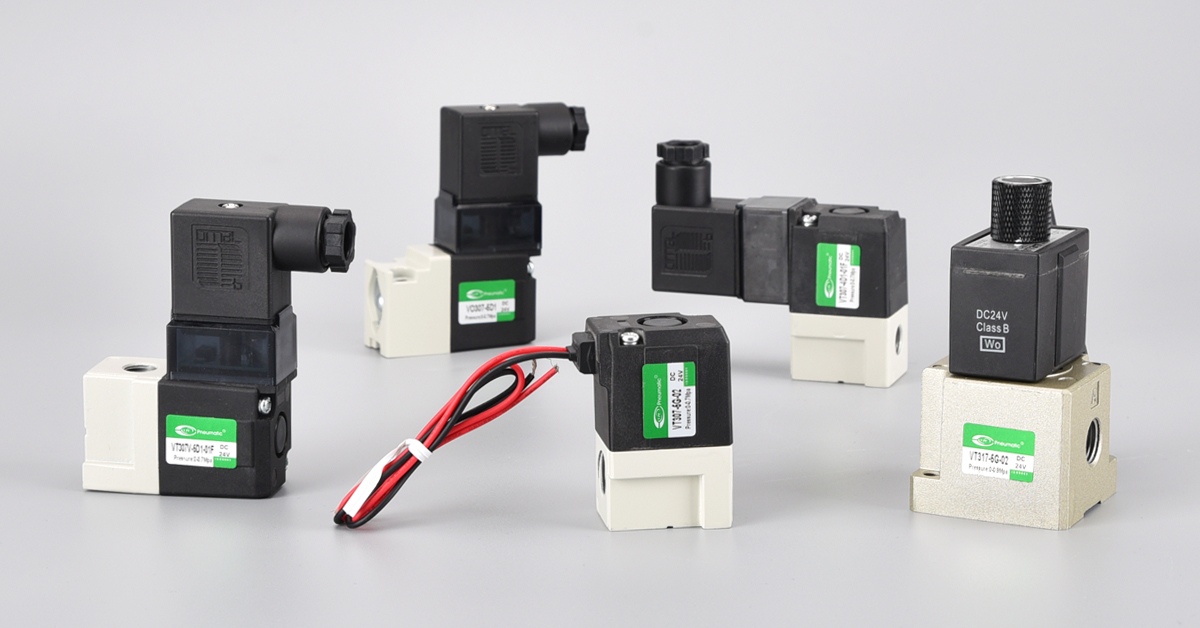

① VT307 -Serie Direkter Operatt Typ 3 Port Magnetmagnetventil (Gummisiegel)

② VT317 Series Direct Operated Popet Typ 3 Port Magnetmagnetventil

Arbeitsprinzip : Der Ventilkern des Direktverteidigers der VT-Serie nimmt eine Pubpet-Struktur an , was bedeutet, dass der Ventilkern direkt von der elektromagnetischen Spule zum Öffnen oder Schließen des Ventils auf und ab angetrieben wird.

Merkmale :

• Direkter Schauspieldesign: Nicht vom Pilotendruck abhängig, geeignet für niedrige Druck- und Vakuumsysteme geeignet.

• Hubventilstruktur : Gute Dichtungsleistung, hohe Luftdicht, stabile Schaltwirkung.

• Es gibt eine Vielzahl von Modellen: VT307 , VT317 , VO -Verteilerventil und andere Spezifikationen, geeignet für unterschiedliche Durchflussanforderungen.

• Multifunktionskonfiguration: Ein-Ventil hat 6 Funktionen: einschließlich geschlossener Ventil, normalerweise geöffnetes Ventil, Diverter-Ventil , -Selektorventil usw.

③ VK300 Series 3 Port Magnetventil, direkter operierter Pubpet

Arbeitsprinzip : Die elektromagnetische Kraft treibt den Ventilkern direkt an , um sich auf und ab zu bewegen, um die Ein-Aus-Steuerung des Gases zu erreichen.

Merkmale :

• Vakuumdruck: -101.2KPA

• Kupferfreies Umweltdesign : Kupferfreies Material und Vakuumkompatibilität erfüllen den sauberen Raumbedarf

• Niedriger Stromverbrauch: DC 4W (Standard), DC 2W

• Hoher Fluss: C = 0,80 dm³/(s · bar)

④ VGA342 Series 3 Port Air Operated Ventil

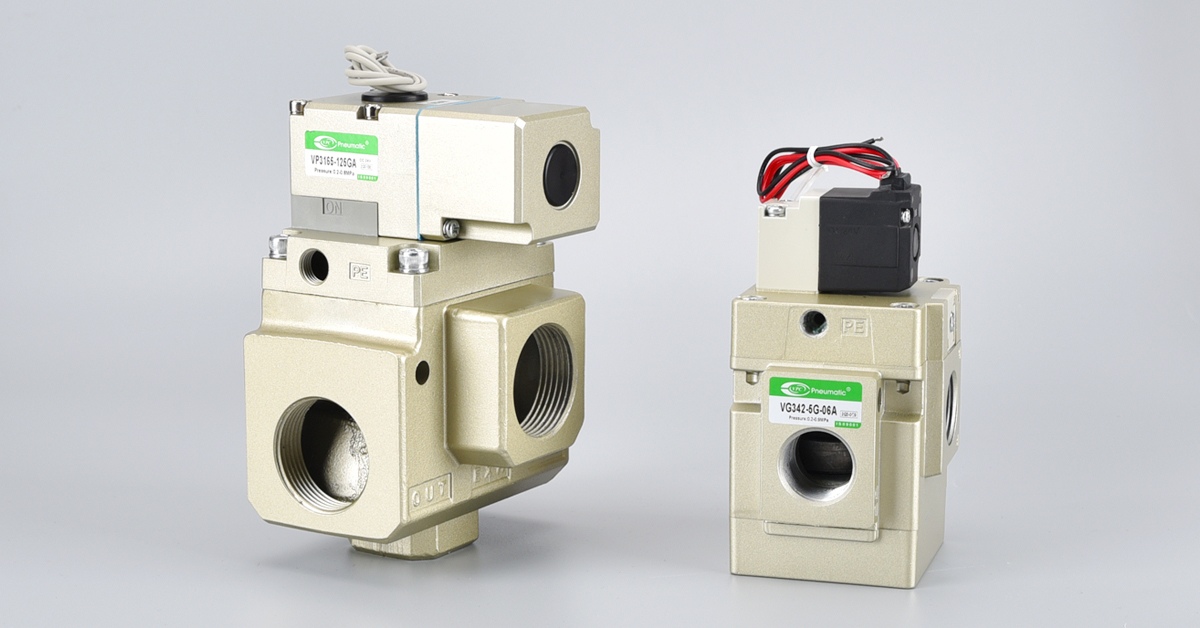

⑤ VG342 -Pilot -Pilot -Pilot -Pilot -3 -Anschlussmagnetventil (Gummi -Siegel)

Arbeitsprinzip : Das Pilotventil wird von der elektromagnetischen Spule angetrieben, und das Pilotventil wird verwendet, um die Öffnung und Schließung des Hauptventils zu steuern, um die Gaspfadumschaltung zu erreichen.

Merkmale :

• Nutzbar unter Vakuum- und Niederdruckbedingungen: Vakuum: -101,2 kPa / Niederdruck: 0 bis 0,2 MPa.

• Niedriger Stromverbrauch : DC 4 W (Standardtyp) / DC 1,8 W (Typ mit niedrigem Stromverbrauch).

• Ölfreier Betrieb möglich.

• Austauschbare Aktuatoransammlungen: NC (normalerweise geschlossen), NO (normalerweise offen) oder externer Pilottyp.

• Kann als Auswahlventil oder Trennventil (externer Pilottyp) verwendet werden.

⑥ 3PA/3PB -Serie Direkter Schauspiel 3 Port Pneumatic Popet Ventil

Die 3PA/3PB -Seriestruktur ist ein ausbalanciertes Popet -Ventil , das nicht durch den Arbeitsdruck beeinflusst wird und eine Leistung mit niedriger Leistung mit niedriger Leistung erzielt.

⑦ VP3145/3165/3185 Serie großer Größe 3 Port Magnetventil (Gummisiegel)

Arbeitsprinzip : Die Verbindung zwischen den drei Kanälen ( Einlass , -Arbeitsanschluss , -Auspuffanschluss ) wird durch elektrische Signale gesteuert. Die Pilotstruktur treibt das Pilotventil zum Betrieb, wenn die elektromagnetische Spule mit Energie versorgt wird, das Hauptventil zum Öffnen oder Schließen steuert und den Gaspfadumschalten realisiert.

Merkmale :

• Großer Strömung und niedriger Auspuffwiderstand.

• Geeignet für den Einsatz in Vakuum- und Niederdruckumgebungen.

• In der Lage, zwischen NC (normalerweise geschlossen) und NO (normalerweise geöffneten) Konfigurationen zu wechseln.

• Elastomerversiegelung.

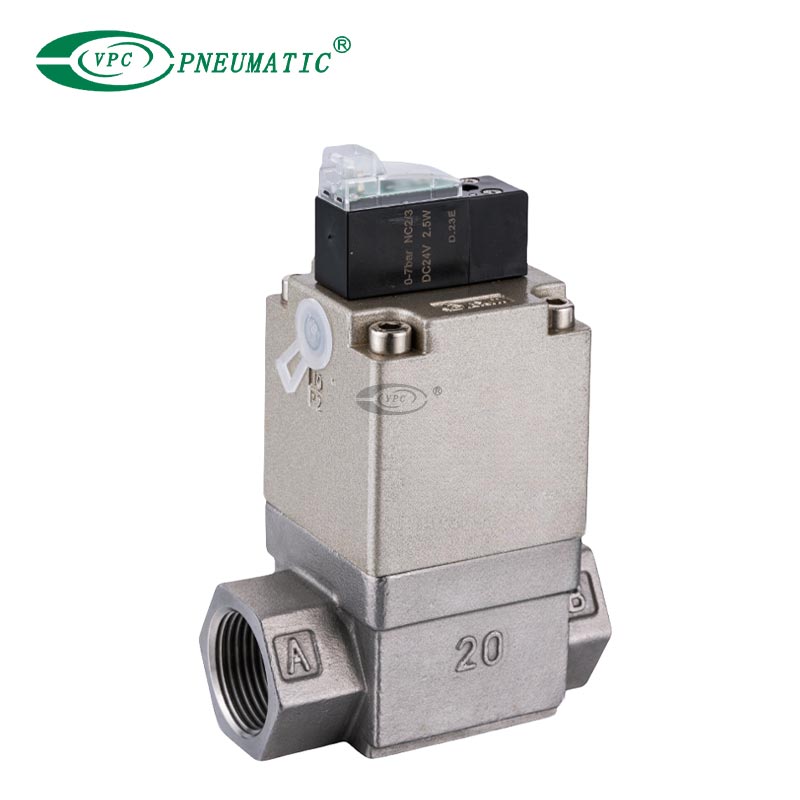

⑧ Luftbetriebsventil der VNB -Serie zur Durchflussregelung

Das VNB -Serien -Vakuummagnetventil kann mit einer Vielzahl von Flüssigkeiten wie Luft, Wasser, Öl, Benzin, Vakuum usw. verwendet werden, indem verschiedene Ventilkörpermaterialien und Dichtungsmaterialien ausgewählt werden. Den Flüssigkeitsfluss genau einstellen.

4. Wie kann man beurteilen, ob das Vakuummagnetventil beschädigt ist?

① Keine Aktion nach der Energieversorgung

Verwenden Sie ein Multimeter, um den Spulenwiderstand zu messen. Wenn es offen oder kurzüberschreitet ist, kann die Spule beschädigt werden.

② Ventil steckte oder langsame Reaktion

Beulen Sie den Ventilkörper nach dem Ausschalten ab und überprüfen Sie, ob sich Schmutz oder Schäden im Inneren befinden.

③ Vakuum kann nicht festgelegt werden oder Lecks

Überprüfen Sie, ob der Ventilsitz und die Siegel gealtert, beschädigt sind oder ausländische Substanz haben.

④ abnormale Hitze oder brennender Geruch

Überprüfen Sie, ob die Spulenoberfläche und das Klemmen schwarz sind oder nach dem Ausschalten Verbrennungsmarken haben.

⑤ Abnormales Geräusch

Wenn Sie beim Einschalten einen summenden Geräusch- oder Metall -Reibungs -Geräusch hören, kann der Ventilkern getragen oder die elektromagnetische Kraft nicht ausreicht.

Vakuummagnetventile werden in Vakuum -Adsorption -Manipulatoren , -Verpackungsmaschinen , -Vakuumsystemen in der Elektronikbranche häufig verwendet. Wenn Sie weitere Produktinformationen wissen möchten, bietet VPC Auswahlvorschläge und technische Unterstützung. Bitte wenden Sie sich an VPC Pneumatic !
