Bei der Struktur der Serie 3PA/3PB handelt es sich um ein druckausgeglichenes Tellerventil, das vom Arbeitsdruck nicht beeinflusst wird und eine Leistung bei geringer Wattzahl und großer Durchflussrate erreicht.

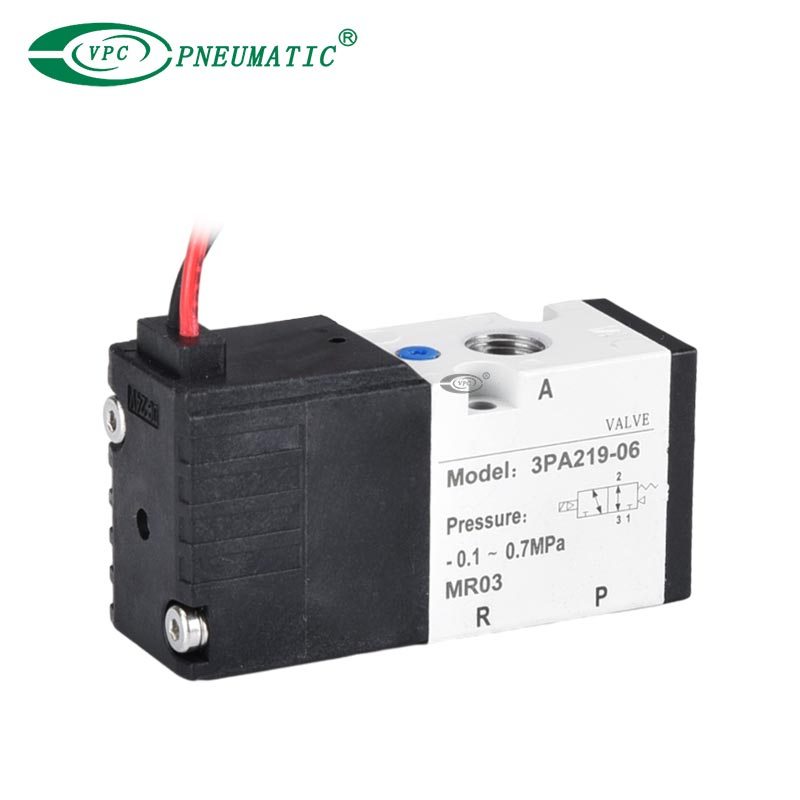

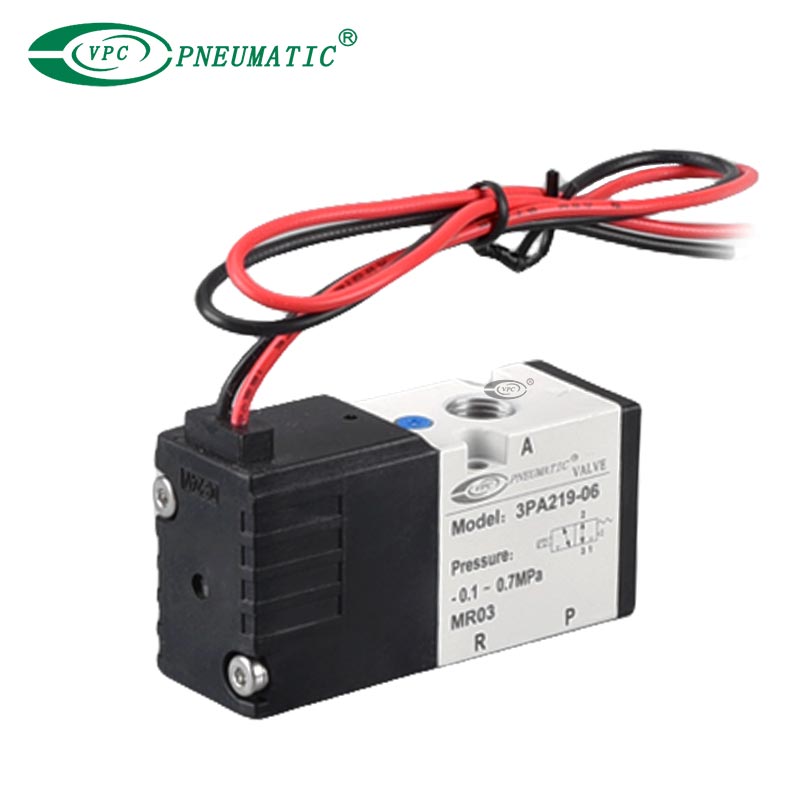

3PA319-06
VPC Pneumatic
| Verbindungsports: | |
|---|---|
| Stationen auf Verteiler: | |
| Körper: | |
| Qualitätsgarantie: | |
| Verfügbarkeitsstatus: | |
Produktbeschreibung
Die 3PA-Serie direkt wirkender, druckbeaufschlagter Dreiwegeventile mit Arbeitsdrücken von 0,7 MPa bis zu einem niedrigen Vakuum von -100 kPa erleichtert den Aufbau von Niederdruck-/Vakuumsystemen.
● Umschaltbar zwischen NO und NC.
● Der Anschluss kann von jedem der 3 Anschlüsse aus mit Druck beaufschlagt werden.
● Der Ventilsitz und die Packung der Schaftbaugruppe haben den gleichen Durchmesser, sodass die Druckdifferenz an jedem Anschluss durch die Durchgangsbohrung der Schaftbaugruppe aufgehoben wird und der Druck sowohl im EIN- als auch im AUS-Zustand ausgeglichen ist.
Produktspezifikationen
| Modell | 3PA1 | 3PA2 | 3PB1 | 3PB2 |
| Anschlussgröße | M5 | 1/8 | 1/8 | 1/8, 1/4 |
| Ventil und Bedienung | Direktwirkendes Sitzventil | |||
| Arbeitsmedium | Druckluft, niedriges Vakuum | |||
| Max.Arbeitsdruck | 0,70 MPa | |||
| Mindest.Arbeitsdruck | -100 kPa | |||
| Beweisdruck | 1,05 MPa | |||
| Max. Arbeitsdruckdifferenz | 0,70 MPa | |||
| Umgebungstemperatur | -5 bis 50 ℃ (kein Gefrieren) | |||
| Arbeitstemperatur | 5 bis 50 ℃ | |||
| Schmierung | Nicht benötigt | |||
| Stärke des Schutzes | Staubdicht | |||
| Vibrations-Resistenz | 50 m/s² oder weniger | |||
| Stoßfestigkeit | 300 m/s² oder weniger | |||
| Atmosphäre | Kann nicht in Umgebungen mit korrosiven Gasen verwendet werden | |||
| Reaktionszeit* | 20 ms oder weniger | |||
* Die Reaktionszeit ist der Wert bei 0,5 MPa Versorgungsdruck, ohne Schmierung und bei eingeschalteter Stromversorgung.Es hängt davon ab der Druck und die Schmierstoffqualität.
| Modell | 3PA1 3PB1 | 3PA2 3PB2 | ||
| Raled-Spannung | Wechselstrom | 100 V, 200 V (50/60 Hz) | ||
| Gleichstrom | 24 V | |||
| Spannungsschwankungsbereich | ±10 % | |||
| Anlaufstrom | Wechselstrom | 100 V | 0,032 A/0,027 A | 0,068 A/0,054 A |
| Wechselstrom | 200 V | 0,016 A/0,014 A | 0,034 A/0,027 A | |
| Gleichstrom | 24V | - | - | |
| Haltestrom | Wechselstrom | 100 V | 0,028 A/0,022 A | 0,041 A/0,032 A |
| Wechselstrom | 200 V | 0,014 A/0,011 A | 0,021 A/0,016 A | |
| Gleichstrom | 24 V | 0,075 A | 0,075 A | |
| Stromverbrauch (mit Anzeigelampe) | Wechselstrom | 100 V | 1,8 W/1,4 W (2,0 W/1,6 W) | 2,2 W/1,8 W (2,4 W/2,0 W) |
| Wechselstrom | 200 V | 1,8 W/1,4 W (2,0 W/1,6 W) | 2,2 W/1,8 W (2,4 W/2,0 W) | |
| Gleichstrom | 24 V | 1,8 W (2,0 W) | 1,8 W (2,0 W) | |
| Wärmeklasse | B (fehlerhafte Spule) | |||
| Temperaturanstieg | 30 ℃ | |||
* 100 VAC 50/60 Hz können mit einer Nennspannung verwendet werden Spannung von 110 VAC 60 Hz und 200 VAC 50/60 Hz kann mit 220 VAC 60 Hz verwendet werden.
| Modell | Anschluss 1→2 | Anschluss 2→1 | Hafen 23 | Anschluss 3-→2 | ||||
| C[dm2/(s-bar)] | b | C[dm2/(s-bar)] | b | C[dm2/(s-bar)] | b | C[dm2/(s-bar)] | b | |
| 3PA1 | 0.34 | 0.29 | 0.35 | 0.42 | 0.38 | 0.43 | 0.35 | 0.32 |
| 3PA2 | 0.98 | 0.17 | 0 | 0.34 | 1.1 | 0.28 | 1 | 0.2 |
| 3PB1 | 0.37 | 0.05 | 0.33 | 0.21 | 0.41 | 0.28 | 0.42 | 0.08 |
| 3PB2 | 0.9 | 0.19 | 0.97 | 0.39 | 1 | 0.26 | 0.94 | 0.27 |
*1: Effektive Querschnittsfläche S und Schallleitfähigkeit C werden zu S ≈ 5,0 x C umgerechnet.
Produkt-FAQ
Q1. Versagen Magnetventile im geöffneten oder geschlossenen Zustand?
Normalerweise geschlossen oder normalerweise offen bezieht sich auf die Position des Magneten, wenn die Spule stromlos ist.Ein normalerweise geschlossener Magnet blockiert die Luftzufuhr vom Aktuator, wenn die Spule stromlos ist.Normalerweise offene Magnetspulen ermöglichen einen offenen Weg für die Luftzufuhr zum Aktuator, wenn die Spule stromlos ist.
Q2. Magnetventil öffnet/schließt nicht richtig?
Überprüfen Sie die Stromversorgung und stellen Sie sicher, dass Spannung und Frequenz korrekt sind.Überprüfen Sie auch die Anschlüsse.Überprüfen Sie, ob die Durchflussrichtung mit den Anzeigen am Ventilgehäuse übereinstimmt oder innerhalb der im Ventilhandbuch angegebenen Grenzen liegt.
Q3. Was sind die häufigsten Probleme mit Magnetventilen?
Zu den häufigsten Magnetproblemen gehören ein- oder aussteckende Kolben, eingefrorene Ventile, schlechte interne Spulenwicklungen und übermäßige Geräusche während des Betriebs.Einige dieser Probleme sind das Ergebnis interner Magnetprobleme, während andere typischerweise durch externe Komponenten verursacht werden.
Q4. Wann sollte a Magnetventil ausgetauscht werden?
Als allgemeine Faustregel gilt: Wenn Ihr Magnetventil Anzeichen von Verschleiß oder Beschädigung aufweist, ist es wahrscheinlich Zeit für einen Austausch.
F5. Fehlerbehebung beim Magnetventil
Überprüfen Sie, ob die Stromversorgung korrekt ist und die Spule durch Belüftung Wärme abführen kann.Installieren Sie eine neue Spule und betreiben Sie die Spule niemals, wenn sie nicht am Ventil montiert ist.Überprüfen Sie den Innenraum auf Feuchtigkeit und tauschen Sie ihn gegebenenfalls aus.Ersetzen Sie auch beschädigte oder verbogene Armaturen und prüfen Sie die Medienverträglichkeit mit Ihrem Ventil.
