Produktbeschreibung

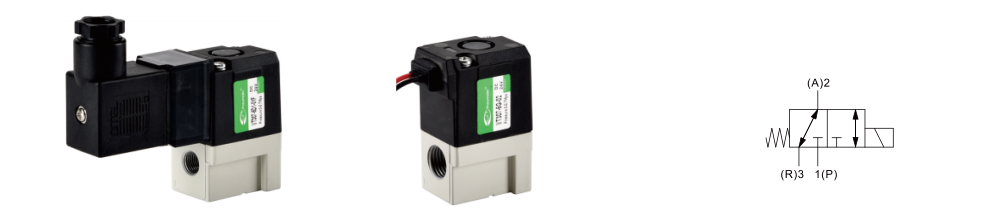

Die direktgesteuerten Sitzventile der Serie VT mit 3 Anschlüssen sind kompakt und bieten dennoch eine große Durchflusskapazität und einen geringen Stromverbrauch. Die Serie ist für den Einsatz in Vakuumanwendungen geeignet.
Das VT-Ventil ist ein Einzelventil mit 6 Funktionen (universeller Anschlusstyp), wie NC-Ventil, NO-Ventil, Verteilerventil, Wahlventil usw. Das Verteilerventil der Serie VO kann einfach durch einfaches Umdrehen der Schalterabdeckung von NC (normalerweise geschlossen) auf NO (normalerweise offen) umgestellt werden.
Produktspezifikation
| Art der Betätigung | Direkter betriebener Typ -2 -Positions -einzelner Magnet |
| Arbeitsmedium | Luft |
| Arbeitsdruck | 0 bis 1 MPa (Hochdrucktyp), 0 bis 0,7 MPa (Standardtyp) |
| Arbeitstemperatur | –10 bis 50 ° C (kein Einfrieren) |
| Antwortzeit *1) | 20 ms oder weniger (bei 0,5 MPa) |
| Max. Betriebsfrequenz | 10 Hz |
| Schmierung | Nicht erforderlich (verwenden Sie Turbinenölklasse 1 LSO VG32, falls geschmiert.) |
| Handbuch Überschreibung | Pushtyp (nicht sperren) |
| Montageorientierung | Uneingeschränkt |
| Aufprall-/Vibrationswiderstand *2) | 150/50 m/s² |
| Gehäuse | Staubdicht |
| Elektrischer Eintrag | Tülle, DIN-Terminal | ||
| Spannung mit einer Spule | AC (50/60 Hz) | 100V, 200 V, 110 V*, 220 V*, 240 V* | |
| DC | 24 V, 12V* | ||
| Zulässige Spannungsschwankungen | -15 bis +10% der Nennspannung | ||
| Scheinleistung *3, *4) | AC | Eindrehung | 12,7 VA (50 Hz), 10,7 VA (60 Hz) |
| DC | Holding | 7,6 VA (50 Hz), 5,4 VA (60 Hz) | |
| Stromverbrauch *3, *4) | DC | Ohne Kontrollleuchte: 4 W, Mit Kontrollleuchte: 4,2 W | |
| Betriebsanzeige/Überspannungsschutz (nur DIN-Terminaltyp) | AC | Varistor, LED | |
| DC | Diode, LED | ||
* Halbstandard.
*1) Basierend auf dem dynamischen Leistungstest, JIS B 8419: 2010. (Spulentemperatur: 20 ° C, bei Nennspannung ohne Überspannungsspannungssuppressor)
! (Werte in der Anfangszeit)
Vibrationswiderstand: In einem Ein-Sweep-Test zwischen 45 und 1000 Hz trat keine Fehlfunktion auf. Der Test wurde sowohl in mit Energie versorgtem als auch in de-energisierten Zuständen durchgeführt . in axialer Richtung und in den rechten Winkel zum Hauptventil und im Anker (Werte in der Anfangszeit)
*3) bei Nennspannung.
*4) Der Wert ist für den Dauerbetriebstyp (VT307E) und den Energiespartyp (VT307Y/W) unterschiedlich.
Siehe unten aufgeführte „Ventiloptionen“. Stellen Sie sicher, dass kein Staub und/oder andere Fremdstoffe über den ungenutzten Anschluss (z. B. Auslassanschluss) in das Ventil gelangen.
| Ventilmodell | Portgröße | Durchflusseigenschaften | |||||||||||
| 1 → 2 (P → A) | 2 → 3 (a → r) | 3 → 2 (r → a) | 2 → 1 (a → p) | ||||||||||
C [dm 3/(s·bar)] | b | Cv | C [dm 3/(s·bar)] | b | Cv | C [dm 3/(s·bar)] | b | Cv | C [dm 3/(s·bar)] | b | Cv | ||
| VT307 | 1/8 | 0.71 | 0.35 | 0.18 | 0.68 | 0.27 | 0.17 | 0.65 | 0.36 | 0.17 | 0.63 | 0.35 | 0.17 |
| VT307V (Vakuumspez. Typ) | 1/8 | ||||||||||||
| VT307E (Dauerbetriebstyp) | 1/8 | 0.41 | 0.26 | 0.10 | 0.44 | 0.35 | 0.11 | 0.48 | 0.27 | 0.12 | 0.35 | 0.33 | 0.10 |
| VT307Y (Energiespartyp) | 1/8 | ||||||||||||
| VT307W (Energiesparend, Vakuum-Spezifikationstyp) | 1/8 | ||||||||||||
| VT307 | 1/4 | 0.71 | 0.31 | 0.19 | 0.71 | 0.25 | 0.17 | 0.68 | 0.33 | 0.17 | 0.71 | 0.26 | 0.18 |
| VT307V (Vakuumspez. Typ) | 1/4 | ||||||||||||
| VT307E (Dauerbetriebstyp) | 1/4 | 0.49 | 0.20 | 0.12 | 0.44 | 0.34 | 0.11 | 0.48 | 0.17 | 0.12 | 0.46 | 0.28 | 0.11 |
| VT307Y (Energiespartyp) | 1/4 | ||||||||||||
| VT307W (Energiesparend, Vakuum-Spezifikationstyp) | 1/4 | ||||||||||||
Dauerbetrieb Typ: VT307E
Für den Dauerbetrieb mit Langzeitbelastung wird die ausschließliche Verwendung von VT307E empfohlen.
▲ Vorsicht
1. Dieses Modell ist für den Dauerbetrieb geeignet, nicht für hohe Taktzahlen. Wenn Sie das Ventil jedoch auch bei niedrigen Taktraten mehr als einmal am Tag aktivieren, wenden Sie sich bitte an VPC.
2. Die Energieversorgung sollte mindestens einmal in 30 Tagen durchgeführt werden.
Die unterschiedlichen Spezifikationen als Standard sind wie folgt.
| Scheinleistung/Wechselstrom | Eindrehung | 7,9 VA (50 Hz), 6,2 VA (60 Hz) |
| Holding | 5,8 VA (50 Hz), 3,5 VA (60 Hz) | |
| Stromverbrauch/DC | 1,8 W, mit Kontrollleuchte: 2 W | |
| Ansprechzeit* | 30 ms oder weniger (bei 0,5 MPa) | |
*Bitte beachten Sie die Standard-„Spezifikationen“ auf Seite 2 *1.
Energiespartyp: VT307Y (VT307W)
Wenn für die elektronische Steuerung ein geringer Stromverbrauch erforderlich ist, wird „VT307Y(W)“ (1,8 W) empfohlen. Vom Standard abweichende Spezifikationen sind wie folgt.
| Stromverbrauch/DC | 1,8 W, mit Kontrollleuchte: 2 W |
| Ansprechzeit* | 25 ms oder weniger (bei 0,5 MPa) |
* Bitte beachten Sie die Standard-„Spezifikationen“ auf Seite 2 *1.
Vakuumspez. Typ: VT307V (VT307W)
Dieses Vakuummodell weist weniger Luftleckage als das Standardmodell unter niedrigem Druck auf. Es wird für die Vakuumanwendung empfohlen.
| Betriebsdruckbereich | -101,2 kPa bis 0,1 MPa |
