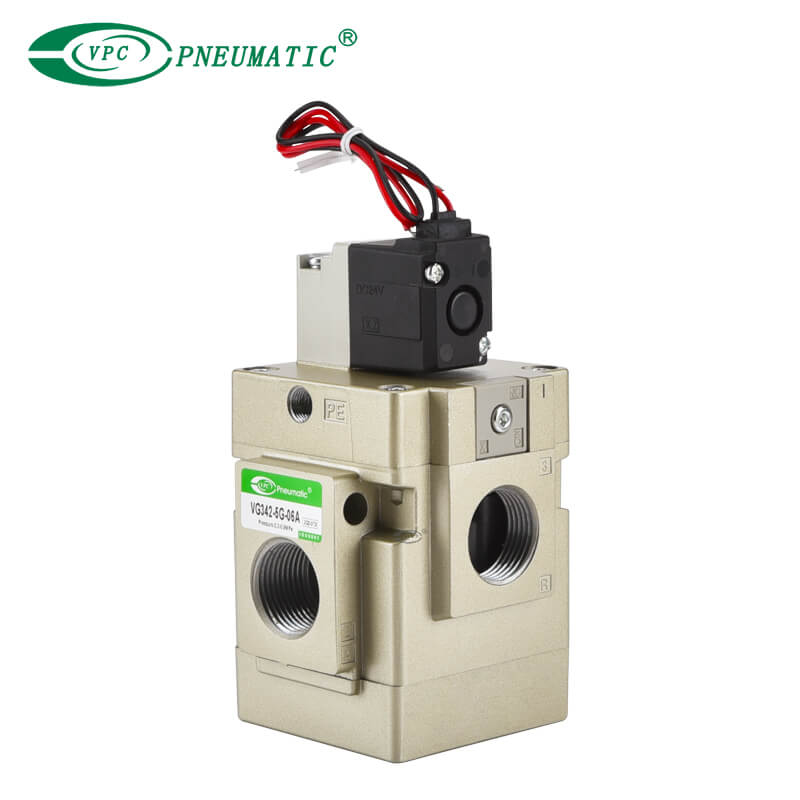

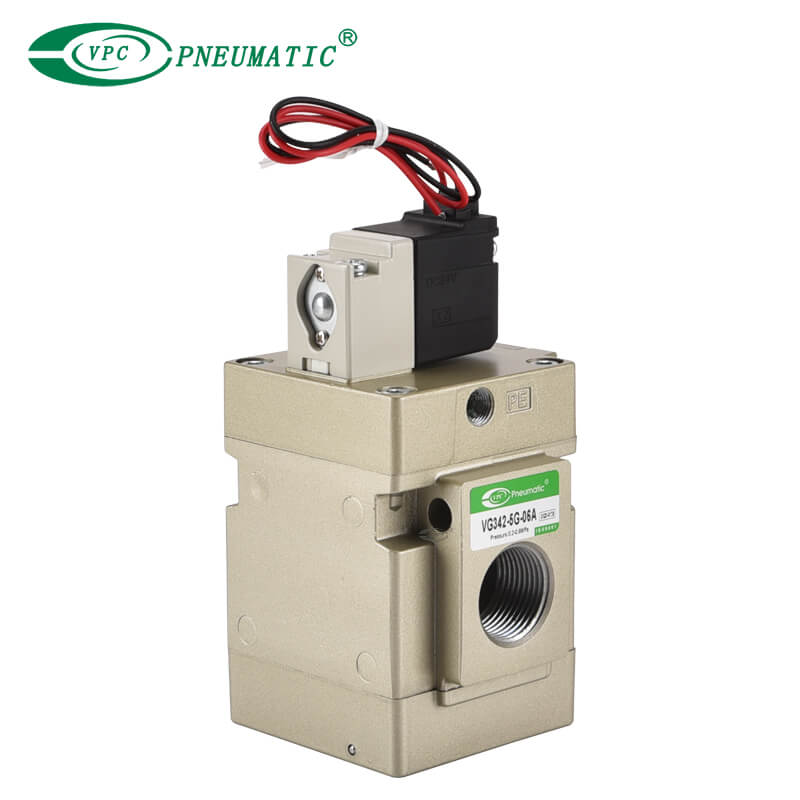

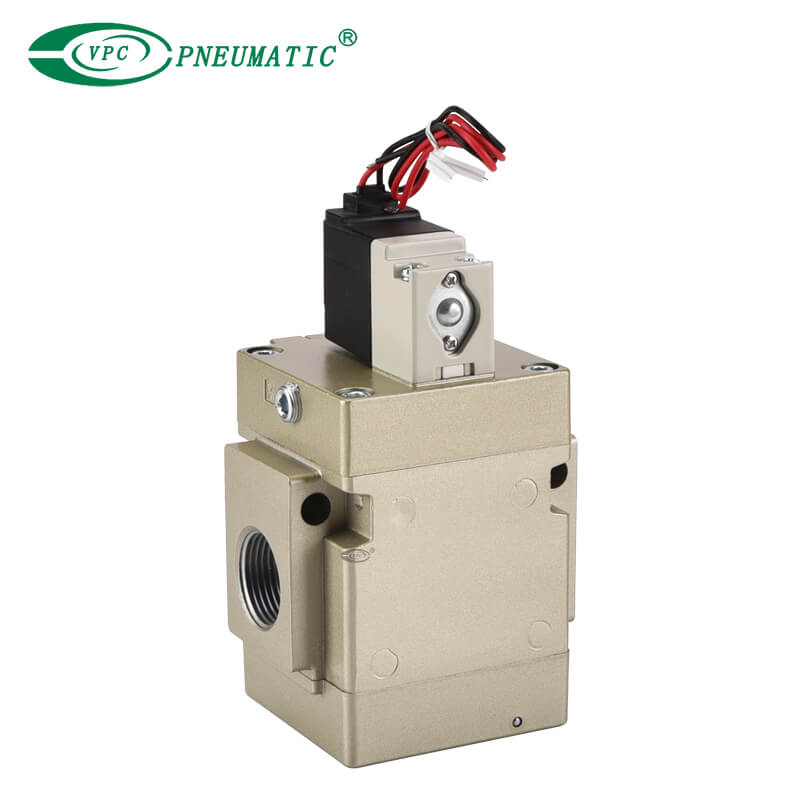

Vorgesteuertes Tellermagnetventil der Serie VG342 mit 3 Anschlüssen (Gummidichtung)

Anteil an:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
Die Serie VG342 ist ein Pilot-Tellermagnetventil mit 3 Anschlüssen und kann als Wahl- oder Verteilerventil (externe Pilotierung) verwendet werden.Die Betätigung kann zwischen NC-, NO- oder externer Vorsteuerungsart umgeschaltet werden.VG342 kann im Vakuum oder unter niedrigem Druck verwendet werden.
  • VG342

  • VPC Pneumatic

Druckspezifikation:
Garantierter Druck:
Anschlussgröße:
Gewindetyp:
Verfügbarkeitsstatus:

Produktbeschreibung

Produkteigenschaft

1. Geringer Stromverbrauch

DC4 W (Standardtyp), DC1,8 W (Energiespartyp)

Keine Schmierung erforderlich.Einsatz im Vakuum oder bei niedrigen Drücken möglich

2. Externer Pilot

Vakuum: Bis zu –101,2 kPa, Niederdruck: 0 bis 0,2 MPa

3. Veränderbare Betätigung: NC, NO oder externe Pilotsteuerung

4. Kann als Wahl- oder Verteilerventil verwendet werden (externer Pilot)

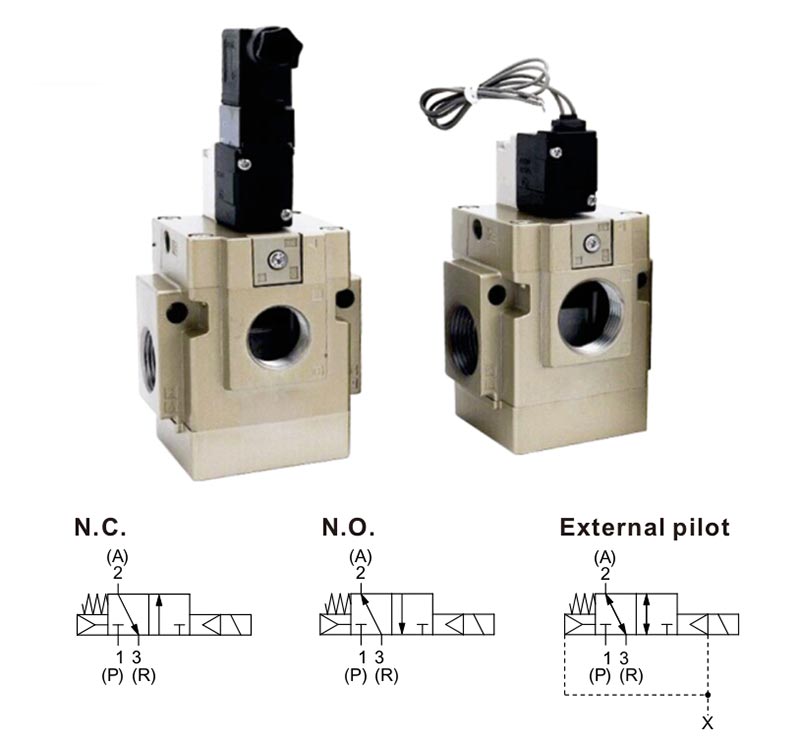

 Symbol

SMC-Pilotmagnetventil

Vakuum-Magnetventil

Vorgesteuertes Magnetventil

* Verwenden Sie in den folgenden Fällen den Typ „Externer Pilot“:

  1)Für Vakuum oder Niederdruck 0,2 MPa oder weniger.

  2)Bei verkleinertem Durchmesser des P-Anschlusses.

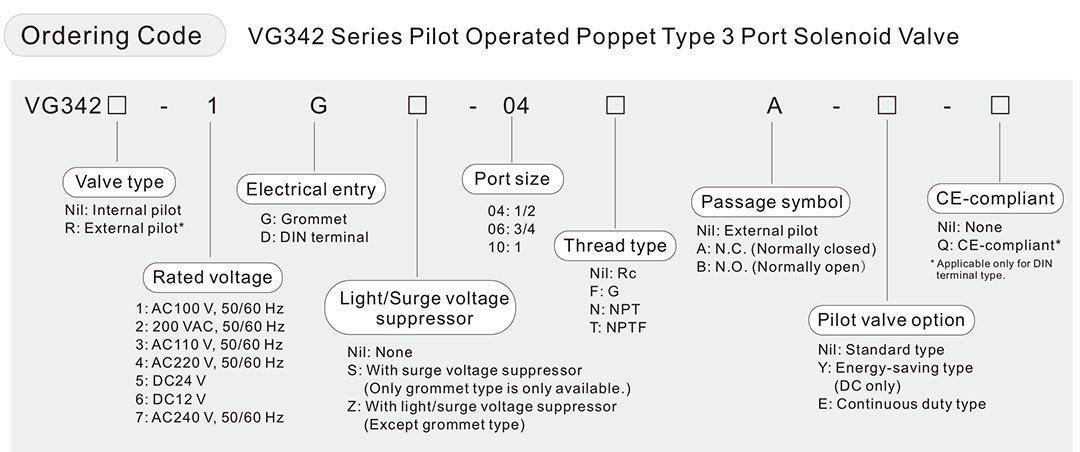

Produktspezifikationen

Spezifikation

Art der BetätigungGemeinsam zwischen NC und NO
ArbeitsmediumLuft
SchauspieltypInterner PilottypExterner Pilottyp
Arbeitsdruck0,2 bis 0,9 MPa-101,2 kPa bis 0,9 MPa
Betriebsdruckbereich des externen Piloten-Entspricht dem Betriebsdruck (min. 0,2 MPa)
Reaktionszeit*1)30 ms oder weniger (bei einem Druck von 0,5 MPa)
Max.Arbeitsfrequenz5 c/s (Mindestbetriebshäufigkeit: 1 c/30 Tage basierend auf JIS B 8374-1981)
Arbeitstemperatur-10 bis 50 °C (kein Gefrieren)
SchmierungNicht erforderlich (Verwenden Sie bei Schmierung Turbinenöl der Klasse 1 ISO VG32.)
Manuelle ÜberbrückungPush-Typ (nicht verriegelbar)
MontageausrichtungUneingeschränkt
Schlag-/Vibrationsfestigkeit*2)150/50 m/s2

*1) Basierend auf dynamischem Leistungstest JIS B 8419: 2010. (Spulentemperatur 20 °C, bei Nennspannung, ohne Überspannungsschutz)

*2) Schlagfestigkeit:  Bei der Prüfung mit einem Falltester in axialer Richtung und im rechten Winkel dazu trat keine Fehlfunktion auf   Hauptventil und Anker jeweils einmal für jede Bedingung sowohl im erregten als auch im nicht erregten Zustand.(Werte   in der Anfangsphase)

      Vibrationsfestigkeit: Im One-Sweep-Test zwischen 45 und 1000 Hz trat keine Störung auf.Der Test wurde bei beiden unter Spannung stehenden Geräten durchgeführt  und stromlose Zustände in axialer Richtung und im rechten Winkel zum Hauptventil und Anker.   (Werte im Anfangszeitraum)

Strömungseigenschaften

AnschlussgrößeStrömungseigenschaften
1→2(P→A)2→3(A→R)2→1(A→P)3→2(R→A)

C

[dm³/(s·bar)]

bLebenslauf

C

[dm³/(s·bar)]

bLebenslauf

C

[dm³/(s·bar)]

bLebenslauf

C

[dm³/(s·bar)]

bLebenslauf
1/2260.387.0270.377.4270.367.3250.376.8
3/4380.309.8380.329.8400.229.8400.209.6

AnschlussgrößeWirksame Fläche (mm²)
1→2(P→A)2→3(A→P)
1210235

Spezifikationen der Pilotventilbaugruppe

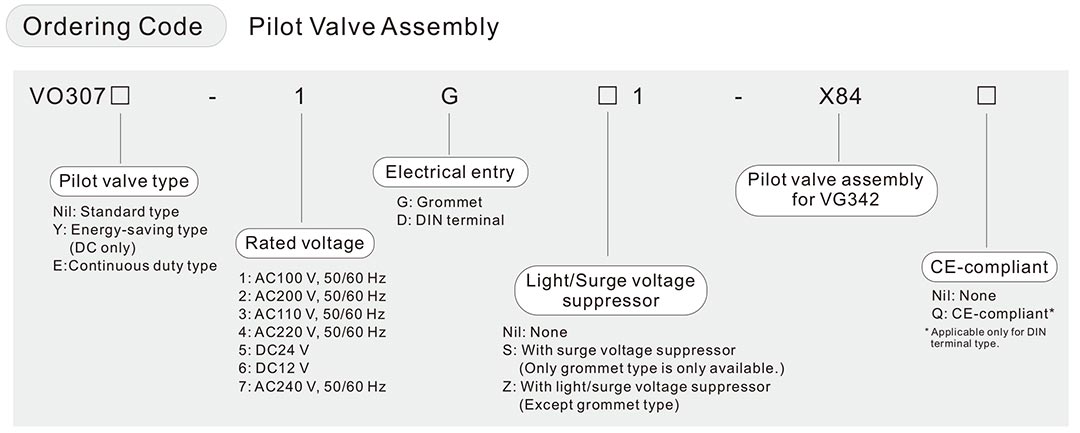

Elektrischer EingangTülle (G), DIN-Terminal (D)
GehegeStaubdicht
Nennspannung der SpuleWechselstrom (50/60 Hz)100 V, 200 V, 110 V, 220 V, 240 V
Gleichstrom24V, 12V
Zulässige Spannungsschwankung-15 bis +10 % der Nennspannung
Scheinleistung VA (Hz)WechselstromEinbruch12,7(50), 10,7(60)
Halten7,6(50), 5,4(60)
EnergieverbrauchGleichstromOhne Kontrollleuchte: 4 W Mit Kontrollleuchte: 4,2 W

Produktabmessungen

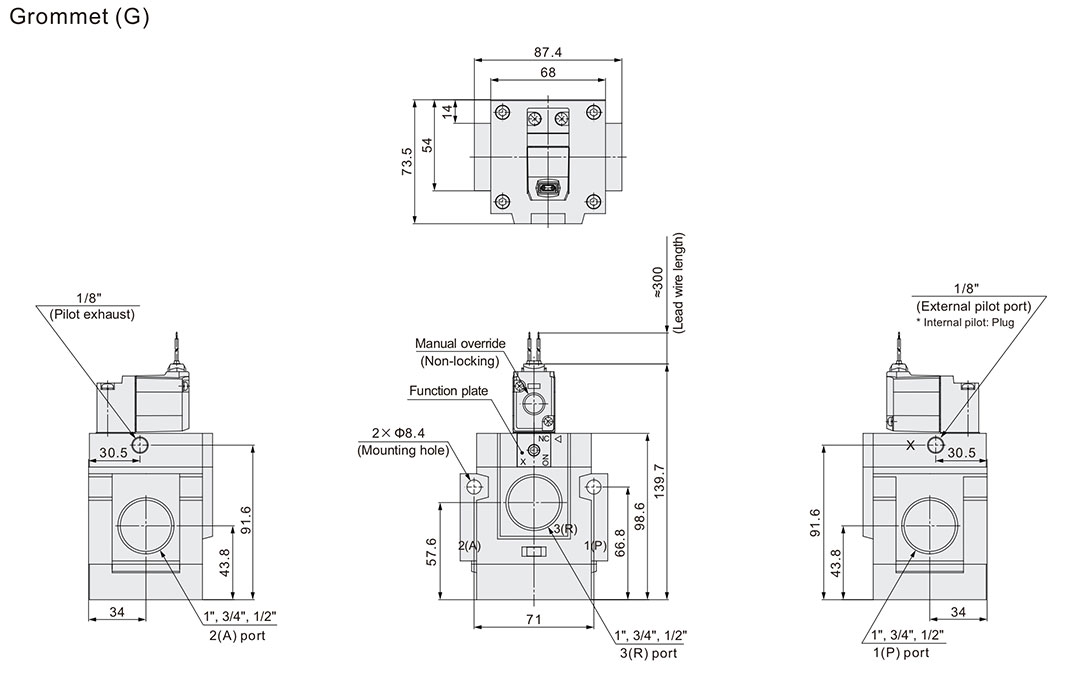

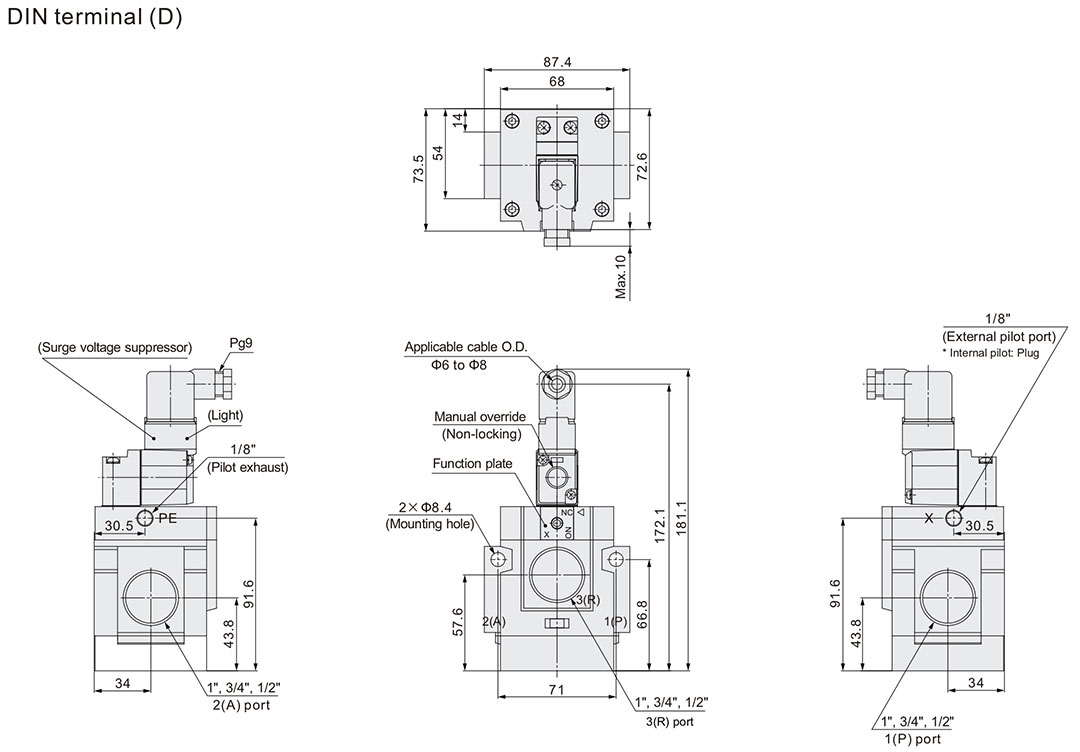

 Hauptabmessungen

Vakuum-Magnetventil 12V

VG342

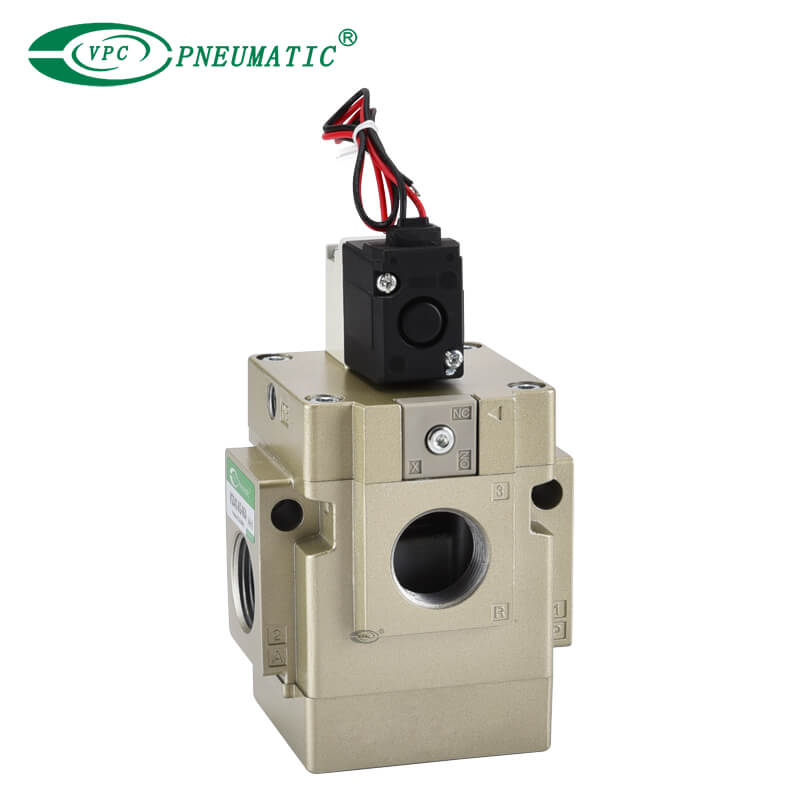

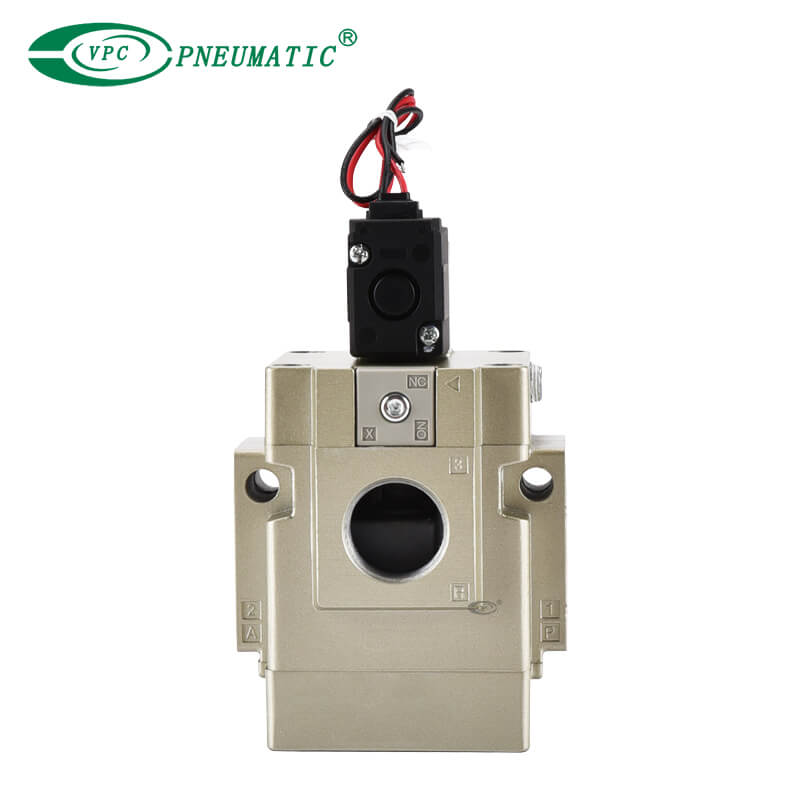

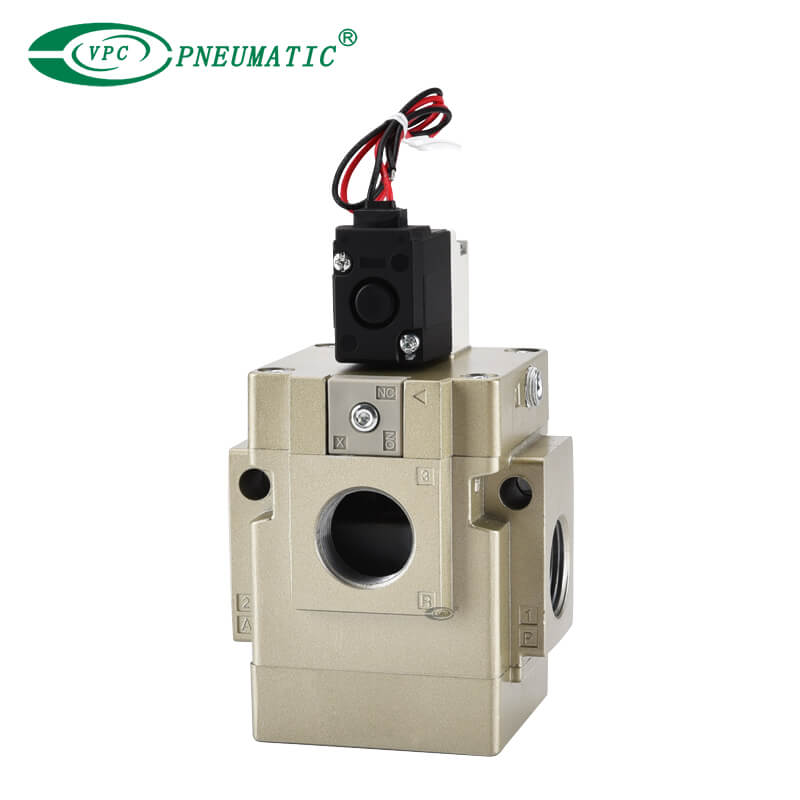

 So ändern Sie den Durchgangsstatus

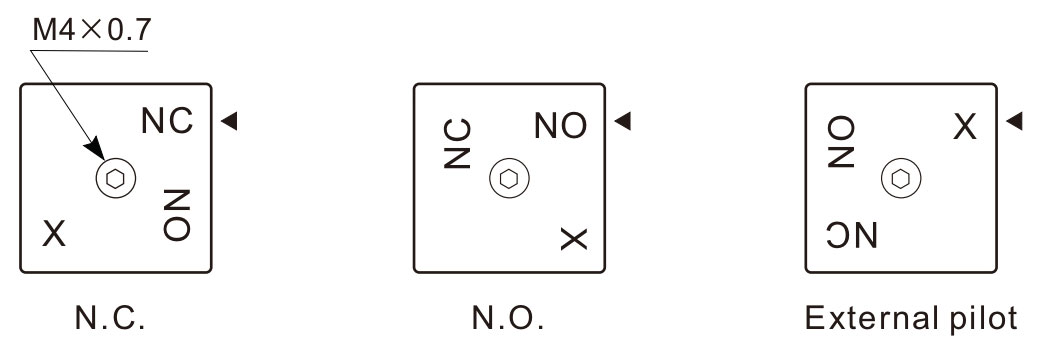

Stellen Sie beim Ändern des Durchgangszustands sicher, dass der Druck vom Ventil entfernt wurde.Lösen Sie die Innensechskantschraube M4 x 0,7 in der Umschaltplatte und bringen Sie die Markierung ◀ auf der Adapterplatte mit dem Zeichen auf der Umschaltplatte in Übereinstimmung.Die Verrohrung ist wie folgt.

SMC VG342

Anzugsdrehmomente der Befestigungsschrauben

M4: 1,4 N·m

Piping

Flüssigkeitsdurchgang/Anschluss

P

A

R

NC

Einlassseite

Auslassseite

Auslassseite (Stecker, im Falle eines 2-Wege-Ventils)

NEIN

Auslassseite (Stecker, im Falle eines 2-Wege-Ventils)

Auslassseite

Einlassseite

Extern

Universeller Anschluss (Verrohrung der Eingangsdruckseite ist überall möglich)

*1) Stellen Sie bei interner Vorsteuerung sicher, dass ein Stopfen am X-Anschluss angeschlossen ist.Wenn nicht, stecken Sie einen R 1/8-Stecker ein.

*2) Bei externer Vorsteuerung wird der Luftdruck über den X-Anschluss zugeführt.

Bestätigen Sie die Sicherheit ausreichend und gehen Sie vorsichtig vor, wenn Sie den Durchgangszustand ändern oder nach Änderungen neu starten.
