| Verbindungsports: | |
|---|---|
| Stationen auf Verteiler: | |
| Körper: | |
| Qualitätsgarantie: | |

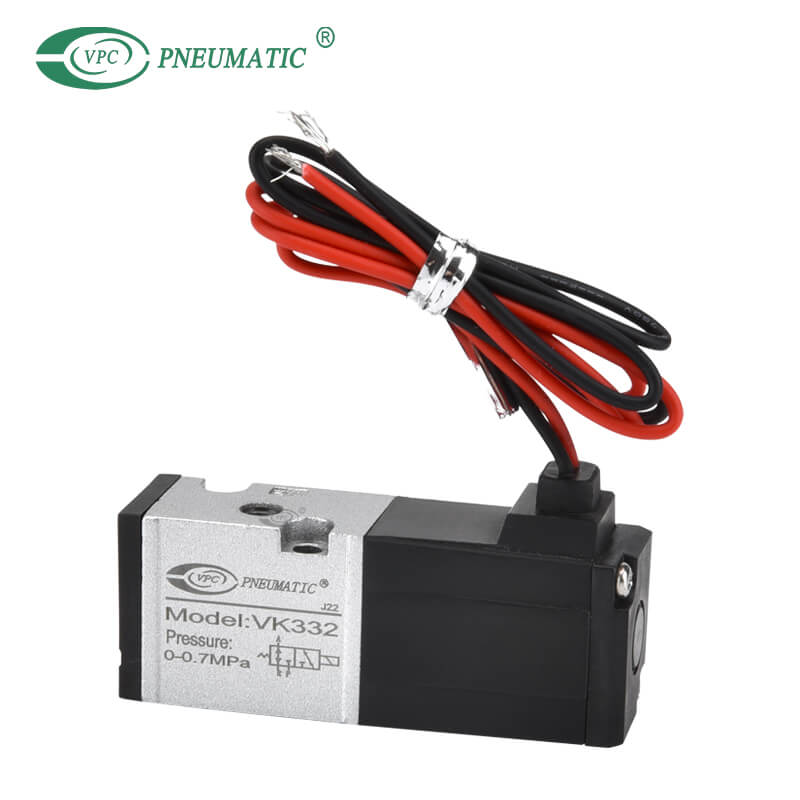

Produktbeschreibung
1. Universelle Portierung: Verfügbar für NC-Ventil, N .O.Ventil, Verteilerventil, Wahlventil usw.
2. Kompakt: Breite 18×Länge 63 (mm)
3. Energieeffizient: DC 4 W (Standardtyp), DC 2 W (Typ mit niedriger Wattzahl)
5. Geeignet für den Einsatz in Vakuumanwendungen -101,2 kPa
6. Geeignet für den Einsatz in kupferfreien Anwendungen
Die Teile, die mit Flüssigkeiten in Berührung kommen, enthalten kein Kupfer, sodass das Standardprodukt unverändert verwendet werden kann.

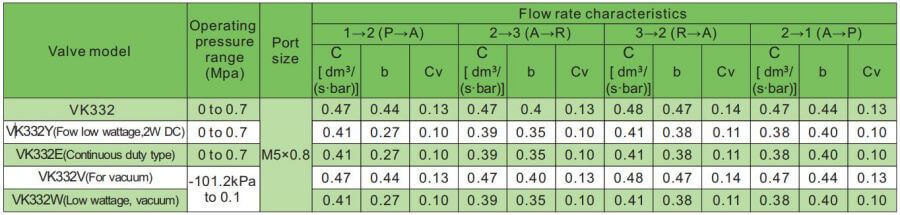

Produktspezifikationen
| Modell | VK332 | VK332Y | VK332E | VK332V | VK332W |
| Arbeitsmedium | Saubere Luft | ||||
| Schauspieltyp | Direkt wirkender Typ | ||||
| Wege | 2 Positionen, 3 Anschlüsse | ||||
| Arbeitstemperatur | -5 bis 50℃ (Kein Gefrieren) | ||||
| Reaktionszeit (bei 0,5 MPa) | 10 ms oder weniger (Standard), 15 ms oder weniger (Typ mit geringem Stromverbrauch) | ||||
| Manuelle Überbrückung | Nicht verriegelnder Push-Typ | ||||
| Schmierung | Nicht erforderlich (Verwenden Sie bei Schmierung Turbinenöl der Klasse 1 ISO VG32.) | ||||
| Montageausrichtung | Uneingeschränkt | ||||
| Stoß-/Vibrationsfestigkeit | 300/50 m/s² | ||||
| Gehege | Staubdicht | ||||
| Elektrischer Eingang | Tülle (G), DIN-Terminal (D) | ||
| Nennspannung (V) | Wechselstrom | 100, 110, 200, 220, 240 | |
| Gleichstrom | 12, 24 | ||
| Zulässige Spannungsschwankung | ±10 % der Nennspannung | ||
| Scheinleistung (AC) | Standard-Typ | Einbruch | 9,5 VA/50 Hz, 8 VA/60 Hz |
| Halten | 7 VA/50 Hz, 5 VA/60 Hz | ||
| Dauerbetrieb | Einbruch | 3,5 VA/50 Hz, 303 VA/60 Hz | |
| Halten | 3 VA/50 Hz, 2,8 VA/60 Hz | ||
| Stromverbrauch (DC) | Ohne Kontrollleuchte | 4 W (Standard), 2 W (Typ mit geringem Stromverbrauch) | |
| Mit Kontrollleuchte | 4,3 W (Standard), 2,3 W (Typ mit geringem Stromverbrauch) | ||
| Überspannungsschutz | Wechselstrom | Varistor | |
| Gleichstrom | Diode (Varistor für 12 VDC oder weniger) | ||
| Kontrollleuchte | Wechselstrom | Neonbirne | |
| Gleichstrom | LED | ||
* Bei Nennspannung

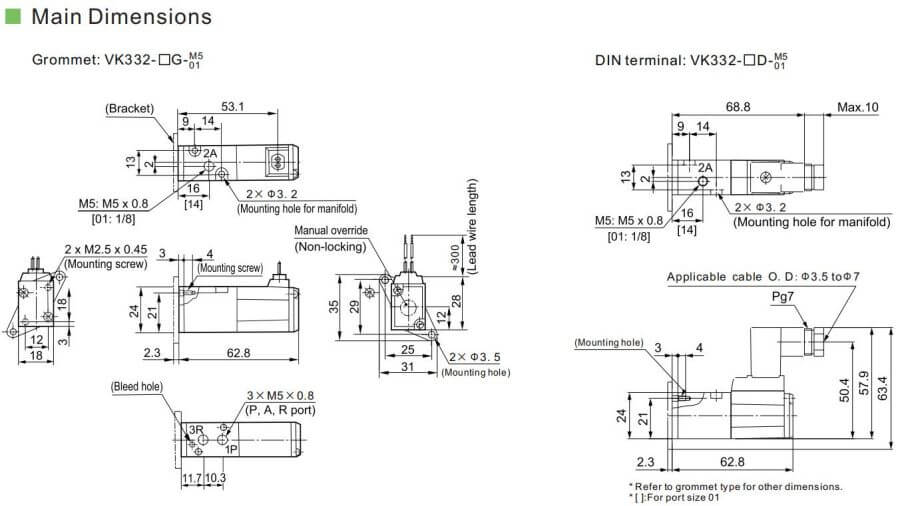

Hauptabmessungen
Produkt-FAQ
Q1. Versagen Magnetventile im geöffneten oder geschlossenen Zustand?
Normalerweise geschlossen oder normalerweise offen bezieht sich auf die Position des Magneten, wenn die Spule stromlos ist.Ein normalerweise geschlossener Magnet blockiert die Luftzufuhr vom Aktuator, wenn die Spule stromlos ist.Normalerweise offene Magnetspulen ermöglichen einen offenen Weg für die Luftzufuhr zum Aktuator, wenn die Spule stromlos ist.
Q2. Magnetventil öffnet/schließt nicht richtig?
Überprüfen Sie die Stromversorgung und stellen Sie sicher, dass Spannung und Frequenz korrekt sind.Überprüfen Sie auch die Anschlüsse.Überprüfen Sie, ob die Durchflussrichtung mit den Anzeigen am Ventilgehäuse übereinstimmt oder innerhalb der im Ventilhandbuch angegebenen Grenzen liegt.
Q3. Was sind die häufigsten Probleme mit Magnetventilen?
Zu den häufigsten Magnetproblemen zählen ein- oder aussteckende Kolben, eingefrorene Ventile, schlechte interne Spulenwicklungen und übermäßige Geräusche während des Betriebs.Einige dieser Probleme sind das Ergebnis interner Magnetprobleme, während andere typischerweise durch externe Komponenten verursacht werden.
Q4. Wann sollte a Magnetventil ausgetauscht werden?
Als allgemeine Faustregel gilt: Wenn Ihr Magnetventil Anzeichen von Verschleiß oder Beschädigung aufweist, ist es wahrscheinlich Zeit für einen Austausch.
F5. Fehlerbehebung beim Magnetventil
Überprüfen Sie, ob die Stromversorgung korrekt ist und die Spule durch Belüftung Wärme abführen kann.Installieren Sie eine neue Spule und betreiben Sie die Spule niemals, wenn sie nicht am Ventil montiert ist.Überprüfen Sie den Innenraum auf Feuchtigkeit und tauschen Sie ihn gegebenenfalls aus.Ersetzen Sie auch beschädigte oder verbogene Armaturen und prüfen Sie die Medienverträglichkeit mit Ihrem Ventil.
