VT317
VPC Pneumatic
Arbeitsdruck: | |
---|---|
Arbeitstemperatur: | |
Schlag-/Vibrationsfestigkeit: | |
Art der Betätigung: | |
Anschlussgröße: | |
Gewindetyp: | |
Verfügbarkeitsstatus: | |
Produktbeschreibung

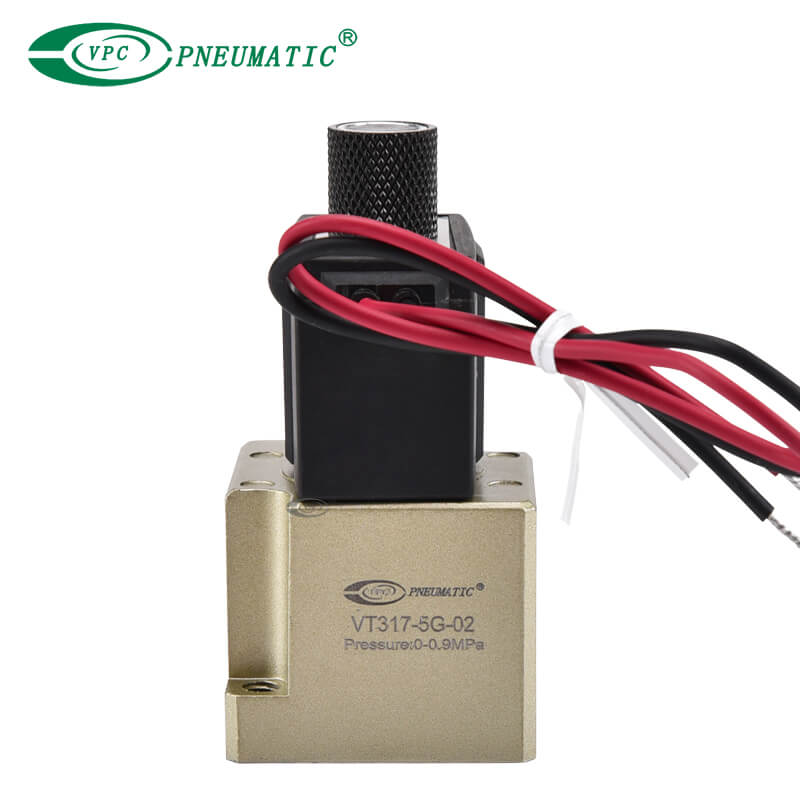

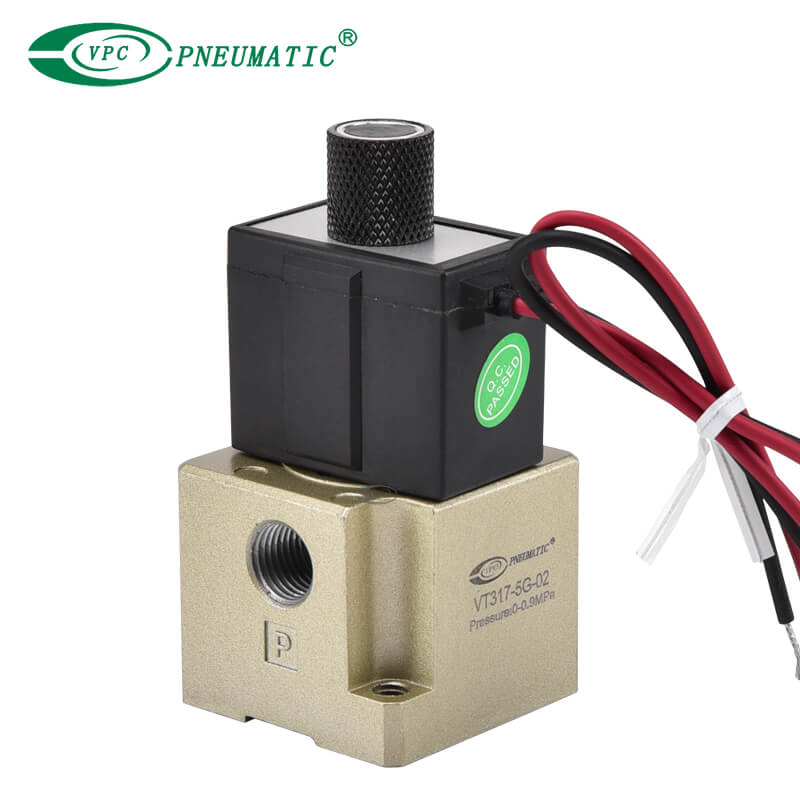

VT317 3-Port-Magnetventil vom Typ Popet vom Typ VT317 wird häufig in Anwendungen verwendet, bei denen eine präzise Kontrolle des Flüssigkeitsflusss erforderlich ist.
1. Das Entwurf des Kompaktventilkörpers liefert hohe Durchflussraten.
2. Die Depet und das Sitzdesign können eine sehr effektive Siegel bieten, die Lecks reduziert und die Effizienz verbessert.
3.. Geeignet für die Verwendung in Vakuum- und pneumatischen Anwendungen.
4. Ein einzelnes Ventil mit 6 Ventilfunktionen.
5. Selektive Portierung kann 6 Ventilfunktionen bereitstellen, wie z. B. NC -Ventil, kein Ventil, Trennventil, Selektorventil usw.
Modell | Anwendbarer Verteilertyp | Zubehör |
VO317 (-Q) | Gemeinsamer oder individueller Auspuff | O-Ring (4 Stcs. ) |
* Es wird nicht auf 'Continuous Duty Type ' angewendet. Siehe Zubehör auf Seite 5.
Produktspezifikation
Art der Betätigung | Direkter betriebener Typ -2 -Positions -einzelner Magnet |
Arbeitsmedium | Luft |
Arbeitsdruck | 0 bis 0,9 MPa |
Arbeitstemperatur | –10 bis 50 ° C (kein Einfrieren) |
Antwortzeit *1) | 30 ms oder weniger (bei Druck von 0,5 MPa) |
Max. Betriebsfrequenz | 10 Hz |
Schmierung | Nicht erforderlich (verwenden Sie Turbinenölklasse 1 LSO VG32, falls geschmiert.) |
Handbuch Überschreibung | Pushtyp (nicht sperren) |
Montageorientierung | Uneingeschränkt |
Aufprall-/Vibrationswiderstand *2) | 150/50 m/s² |
Gehäuse | Staubdicht |
Elektrischer Eintrag | Tarbe, Leitung, Leitungsanschluss, DIN -Terminal | ||
Spannung mit einer Spule | AC (50/60 Hz) | 100V, 200 V, 110 V*, 220 V*, 240 V* | |
DC | 24 V, 12V* | ||
Zulässige Spannungsschwankungen | -15 bis +10% der Nennspannung | ||
Scheinbare Kraft *3) | AC | Eindrehung | 19 VA (50 Hz), 16 VA (60 Hz) |
Holding | 11 VA (50 Hz), 7 VA (60 Hz) | ||
Stromverbrauch *3) | DC | Ohne Indikatorlicht: 6 W, mit Indikatorlicht: 6,3 W. | |
Leucht-/Überspannungsspannungssuppressor (nicht für den Typ des Tatsache anwendbar) | AC | Varistor, Neonbirne | |
DC | Varistor, LED (Neonbirne für 100 V oder mehr) |
* Halbstandard.
*1) Basierend auf dem dynamischen Leistungstest, JIS B 8419: 2010. (Spulentemperatur: 20 ° C, bei Nennspannung ohne Überspannungsspannungssuppressor)
! (Werte in der Anfangszeit)
Vibrationswiderstand: In einem Ein-Sweep-Test zwischen 45 und 1000 Hz trat keine Fehlfunktion auf. Der Test wurde sowohl in mit Energie versorgtem als auch in de-energisierten Zuständen durchgeführt . in axialer Richtung und in den rechten Winkel zum Hauptventil und im Anker (Werte in der Anfangszeit)
*3) bei Nennspannung.
Ventilmodell | 1 → 2 (P → A) | 2 → 3 (a → r) | 3 → 2 (r → a) | 2 → 1 (a → p) | ||||||||
C [dm³/(s · bar)]] | b | Cv | C [dm³/(s · bar)]] | b | Cv | C [dm³/(s · bar)]] | b | Cv | C [dm³/(s · bar)]] | b | Cv | |
VT317 | 2.4 | 0.26 | 0.62 | 2.6 | 0.34 | 0.67 | 2.8 | 0.25 | 0.67 | 2.5 | 0.37 | 0.66 |
VT317V (Vakuumspezifikation) | ||||||||||||
VT317E (Typ für kontinuierliche Dienst) |
* Werte für eine einzelne Ventileinheit. Es unterscheidet sich im Verteilerfall. Siehe Verteilerspezifikationen auf Seite 5.
Kontinuierlicher Diensttyp: VT317E
Die ausschließliche Verwendung von VT317E wird für die kontinuierliche Pflicht mit langer Zeitbelastung empfohlen.
▲ Vorsicht
1. Dieses Modell ist für die kontinuierliche Dienstleistung und nicht für hohe Zyklusraten. Aber auch bei niedrigen Zyklusraten, wenn das Ventil mehr als einmal am Tag anfällt, wenden Sie sich bitte an VPC.
2. Die Energieversorgung sollte mindestens einmal in 30 Tagen durchgeführt werden.

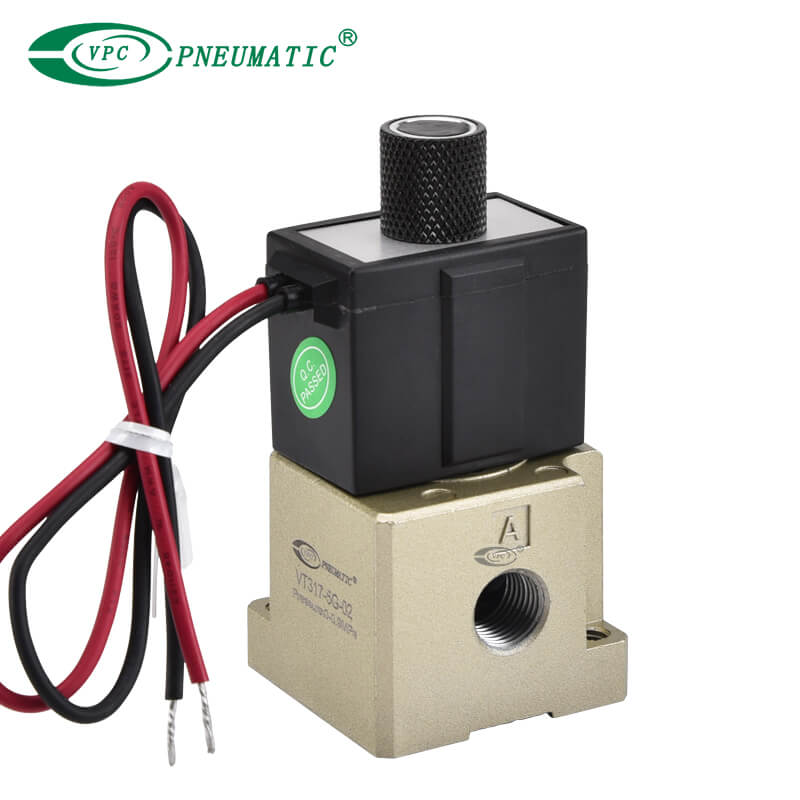

Vakuumspezifikation. Typ: vt317v
Dieses Vakuummodell weist weniger Luftleckage als das Standardmodell unter niedrigem Druck auf. Es wird für die Vakuumanwendung empfohlen.
▲ Vorsicht
1. Da dieses Ventil leicht Luftleckage aufweist, kann es nicht für das Vakuumgehalten (einschließlich des Überdrucks) im Druckbehälter verwendet werden.
Die unterschiedlichen Spezifikationen als Standard sind wie folgt.
Betriebsdruckbereich | -101,2 kPa bis 0,1 MPa |
Hauptabmessungen
