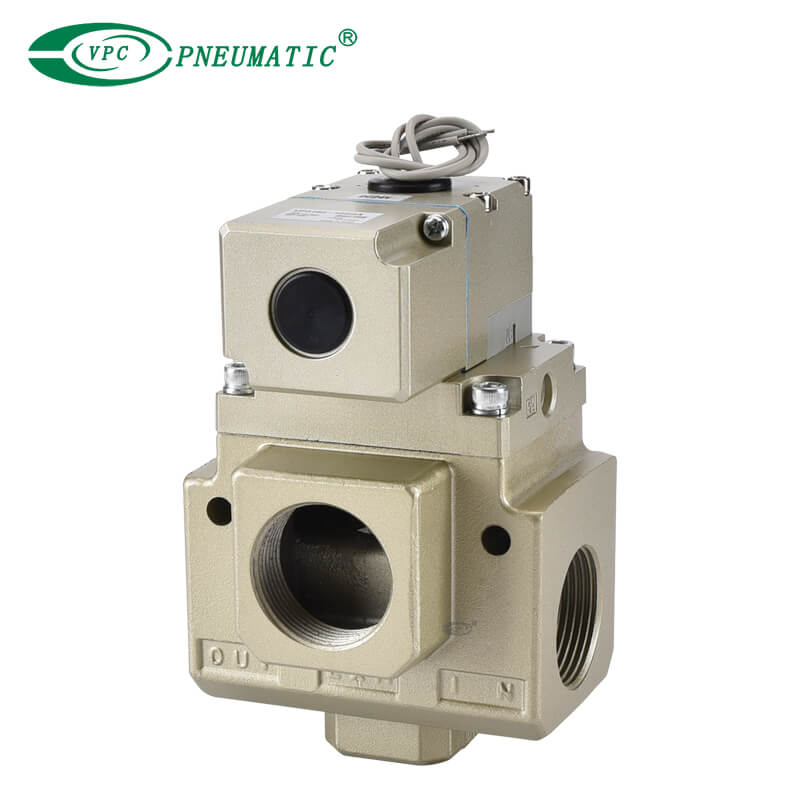

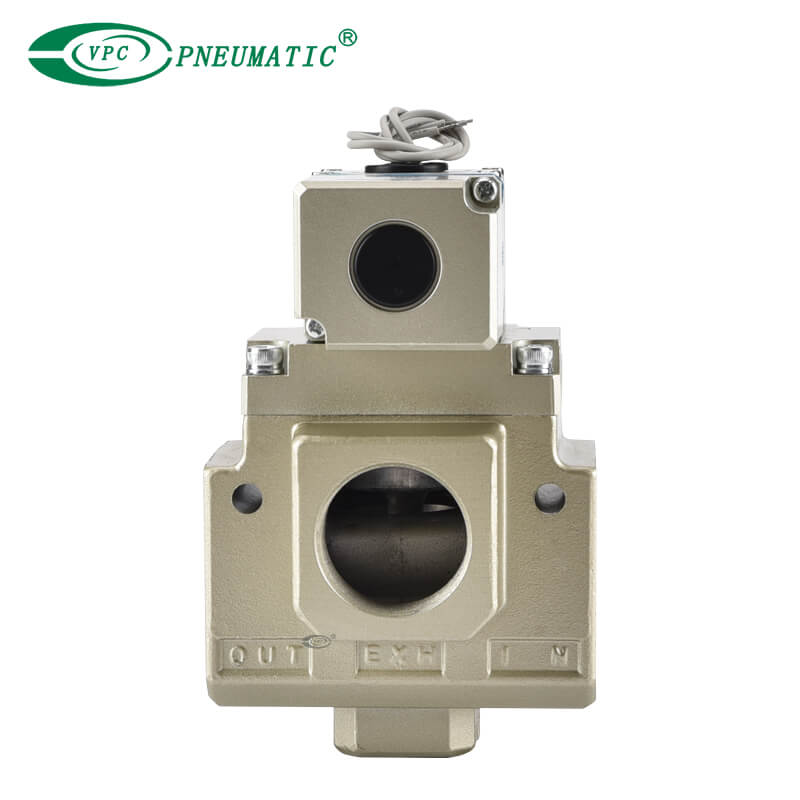

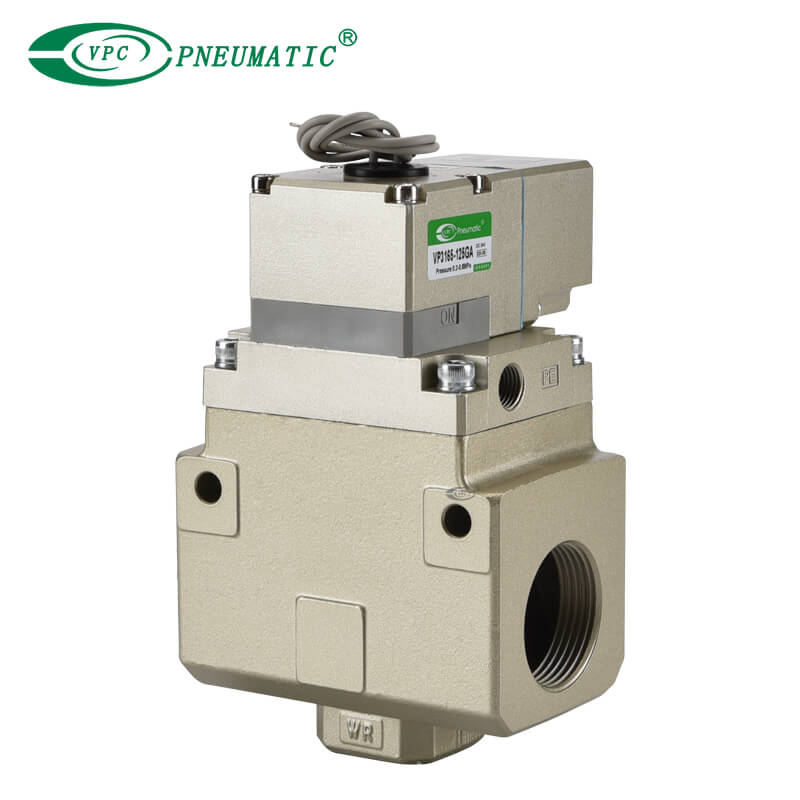

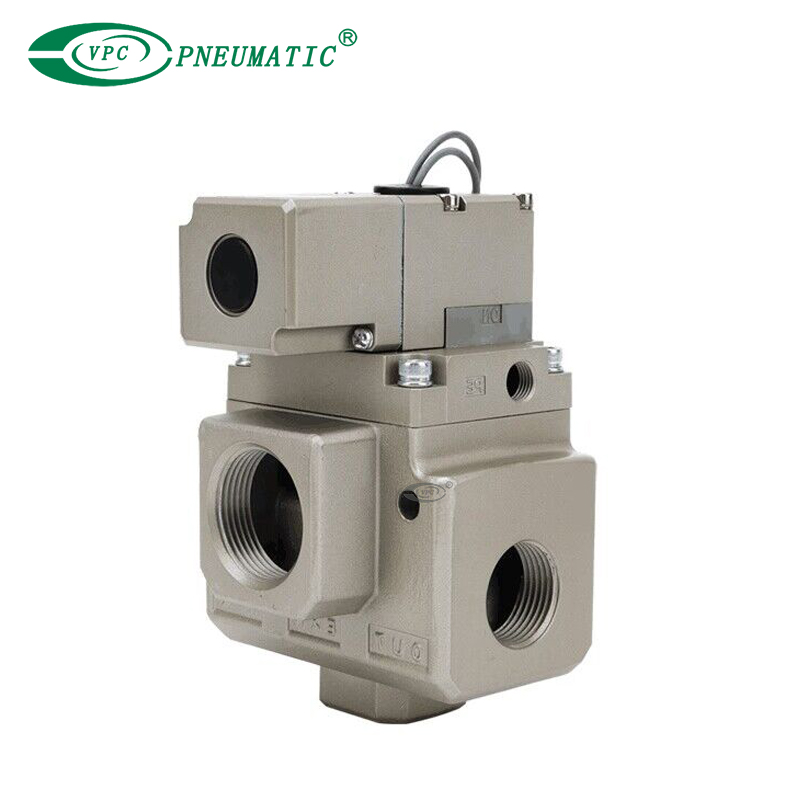

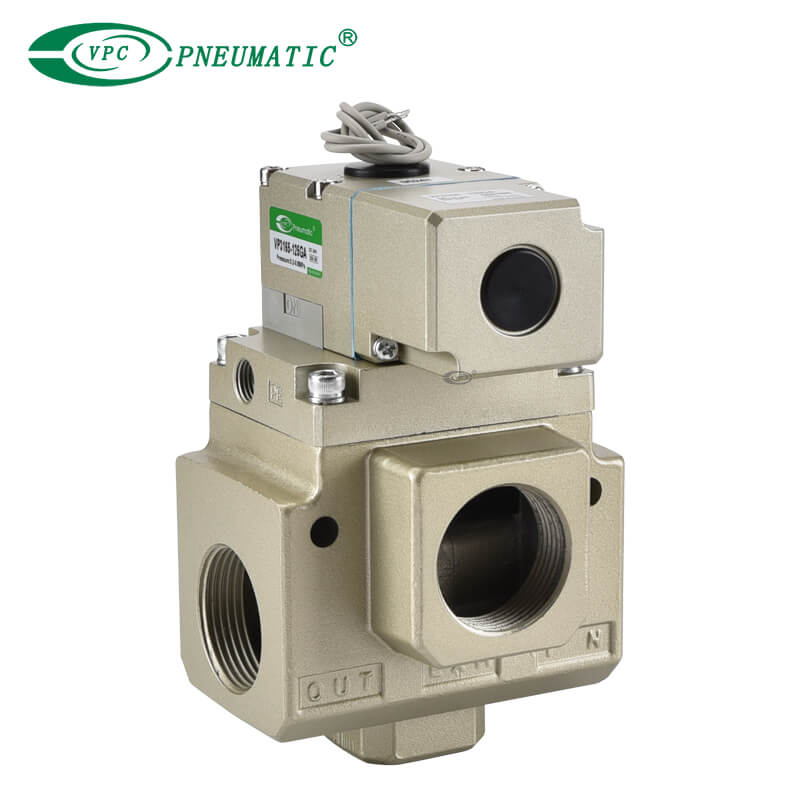

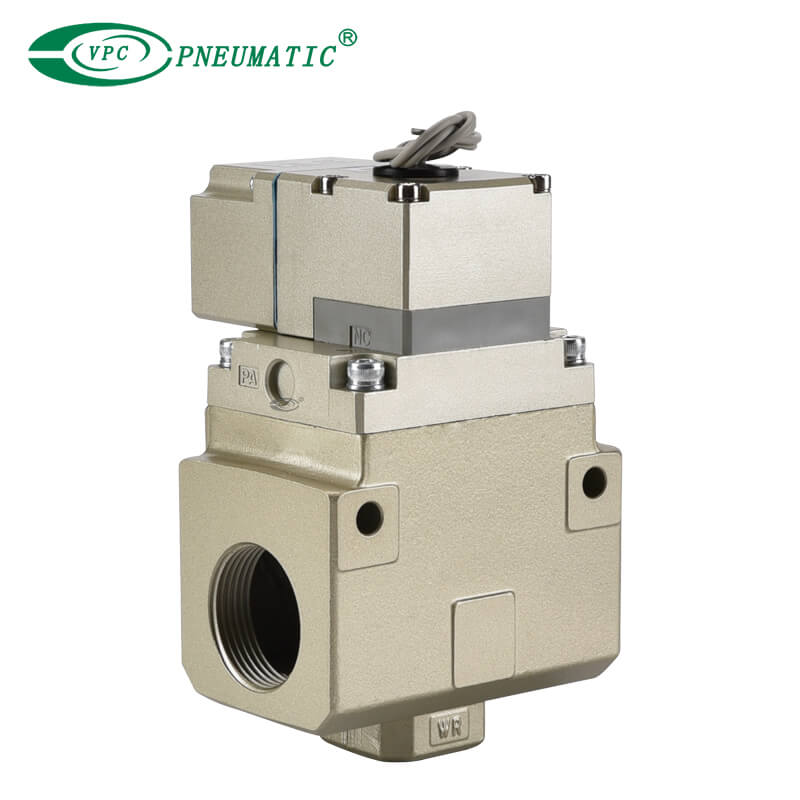

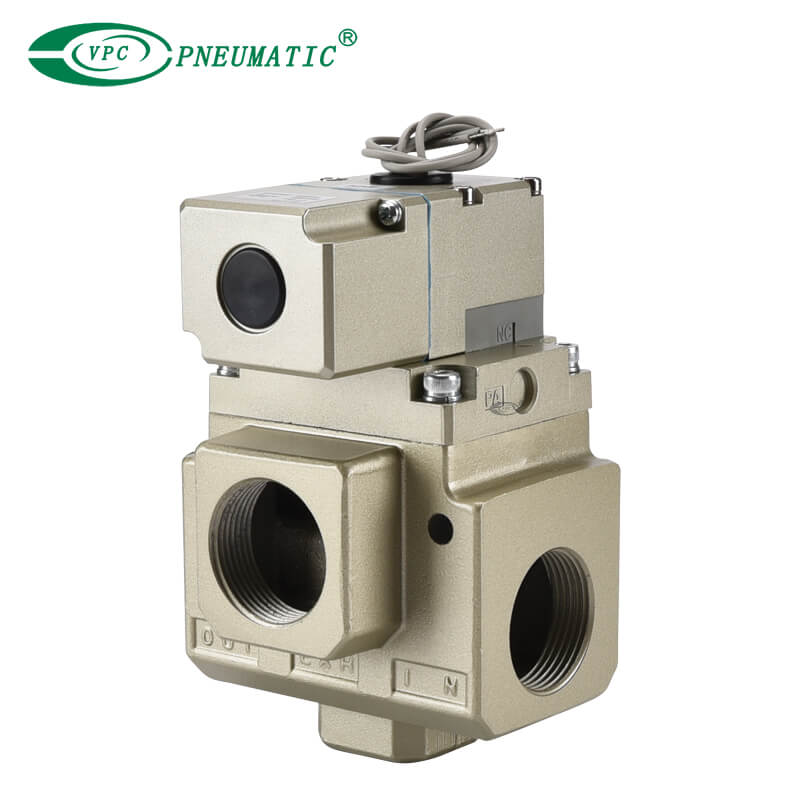

Produktbeschreibung
1. Große Durchflusskapazität, geringer Abgaswiderstand.

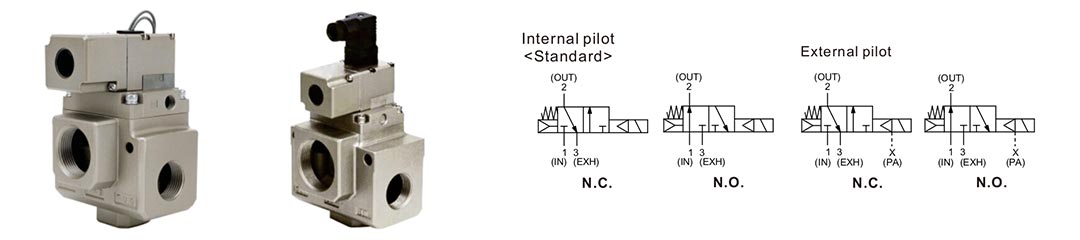

2. Einfache Umstellung auf NC oder NO
3. Einsatz im Vakuum oder bei niedrigem Druck möglich.
4. Freie Montageausrichtung.

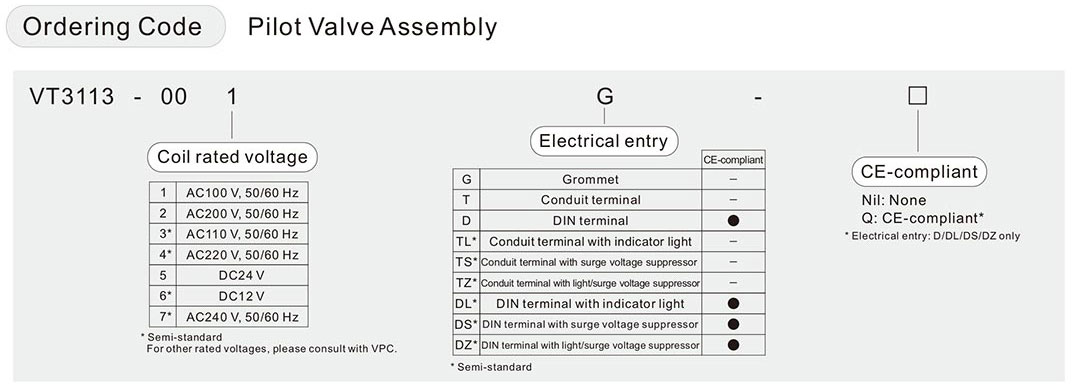

Anm.) Die oben gezeigte Vorsteuerventilbaugruppe umfasst die Funktionsplatte und die Dichtung.
Produktspezifikationen
| Arbeitsmedium | Luft | ||||||||
| Art der Betätigung | NC oder NO (konvertierbar) | ||||||||
| Pilotentyp | Interner Pilot | Externer Pilot | |||||||
| Für Allgemeines | Für Vakuum/Niederdruck | Für Allgemeines | |||||||
| Arbeitsdruck | Hauptdruck | 0,2 bis 0,8 MPa | -101,2 KPa bis 0,8 MPa | 0,2 bis 0,8 MPa | |||||
| Steuerdruck | 0,2 bis 0,3 MPa | Siehe Grafik links. | |||||||
| Arbeitstemperatur | 0 bis 60 °C (kein Gefrieren) | ||||||||
Reaktionszeit*1) (bei einem Druck von 0,5 MPa) | AN | Wechselstrom | 30 ms oder weniger | AUS | Wechselstrom | 30 ms oder weniger | |||
| Gleichstrom | 40 ms oder weniger | Gleichstrom | 30 ms oder weniger | ||||||
| Max. Betriebsfrequenz | 3 Hz | ||||||||
| Schmierung*2) | Erforderlich (entspricht Turbinenöl Klasse 1 ISO VG32) | ||||||||
| Manuelle Überbrückung | Ja (nicht verriegelbar) | ||||||||
| Montageausrichtung | Uneingeschränkt | ||||||||
| Schlag-/Vibrationsfestigkeit*3) | 150/50 m/s2 | ||||||||
*1) Basierend auf dynamischem Leistungstest JIS B 8419: 2010. (Spulentemperatur 20 °C, bei Nennspannung, ohne Überspannungsschutz)
*2) Dieses Magnetventil muss geschmiert werden.Verwenden Sie Turbinenöl der Klasse 1 (ISO VG32).
*3) Schlagfestigkeit: Bei der Prüfung mit einem Falltester in axialer Richtung und im rechten Winkel dazu trat keine Fehlfunktion auf Hauptventil und Anker jeweils einmal für jeden Zustand sowohl im erregten als auch im nicht erregten Zustand.(Werte im Anfangszeitraum)
Vibrationsfestigkeit: Im One-Sweep-Test zwischen 45 und 1000 Hz trat keine Störung auf.Der Test wurde bei beiden unter Spannung stehenden Geräten durchgeführt und stromlose Zustände in axialer Richtung und im rechten Winkel zum Hauptventil und Anker. (Werte im Anfangszeitraum)
| Elektrischer Eingang | Standard | Tülle (G), Kabelkanalanschluss (T), DIN-Anschluss (D) | |
| Möglichkeit | Leitungsklemme mit Leuchtanzeige (TL), Leitungsklemme mit Überspannungsschutz (TS), Leitungsklemme mit Leuchte/Funkenlöschung (TZ), DIN-Klemme mit Leuchtanzeige (DL), DIN-Klemme mit Funkenlöschung (DS), DIN-Terminal mit Leuchtanzeige/Funkenlöschung (DZ) | ||
| Nennspannung der Spule | Wechselstrom (50/60 Hz) | 100 V, 200 V, 110 V*1), 220V*1), 240V*1) | |
| Gleichstrom | 12V*1), 24V | ||
| Zulässige Spannungsschwankung | -15 bis +10 % der Nennspannung | ||
| Scheinleistung*2) | Wechselstrom | Einbruch | 73 VA (50 Hz), 58 VA (60 Hz) |
| Halten | 28 VA (50 Hz), 17 VA (60 Hz) | ||
| Energieverbrauch*2) | Gleichstrom | 12 W | |
*1) Halbstandard
*2) Bei Nennspannung
Verwenden Sie in den folgenden Fällen ein externes Pilotmodell
● Vakuum oder Niederdruck (0,2 MPa oder weniger): Vakuum-/Niederdrucktyp
● Verwendung des Ventils mit externer Drossel am Versorgungsanschluss: Allgemeiner Typ
● Der Luftdruck am Versorgungsanschluss ist langsam: Allgemeiner Typ
● Der Widerstand auf der Auslassseite ist gering, wenn Luft eingeblasen oder ein Lufttank gefüllt wird: Allgemeiner Typ
*1) Halten Sie den externen Steuerdruck innerhalb des unten angegebenen Druckbereichs.
*2) Eine Umstellung von internem Pilot auf externen Pilot ist nicht möglich.
| Ventilmodell | Anschlussgröße | Durchflusseigenschaften | ||||||
| 1→2(IN→OUT) | 2→3(OUT→EXH) | |||||||
| 1(IN), 2(OUT) | 3(AUS) | C [DM3/(s·bar)] | b | Lebenslauf | C [dm3/(s·bar)] | b | Lebenslauf | |
| VP3145 | 3/8 | 3/4 | 19 | 0.43 | 5.5 | 18 | 0.47 | 5.4 |
| 1/2 | 23 | 0.32 | 6.2 | 21 | 0.39 | 5.8 | ||
| 3/4 | 28 | 0.36 | 7.6 | 26 | 0.35 | 7.0 | ||
| Ventilmodell | Anschlussgröße | Wirksame Fläche (mm2) | ||||
| 1(IN), 2(OUT) | 3(AUS) | 1→2(IN→OUT) | 2→3(OUT→EXH) | |||
| VP3165 | 3/4 | 1 1/4 | 230 | 280 | ||
| 1 | 280 | 310 | ||||
| 1 1/4 | 310 | 330 | ||||
| VP3185 | 1 1/4 | 2 | 570 | 650 | ||
| 1 1/2 | 650 | 670 | ||||
| 2 | 650 | 670 | ||||

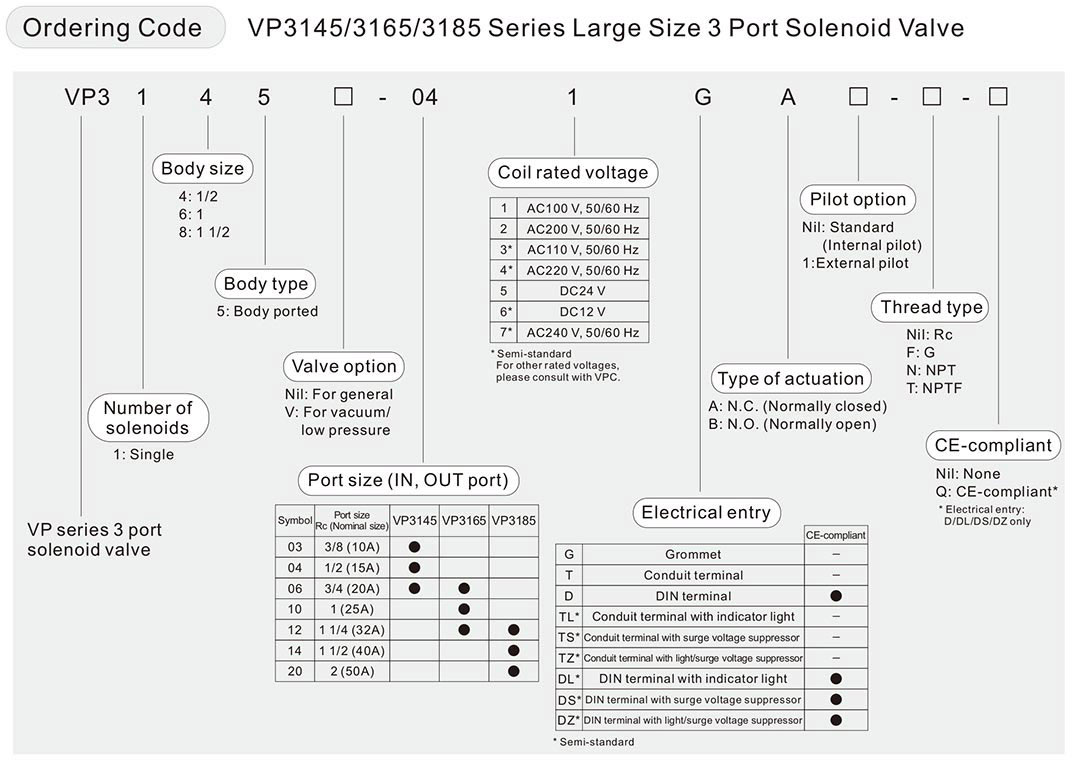

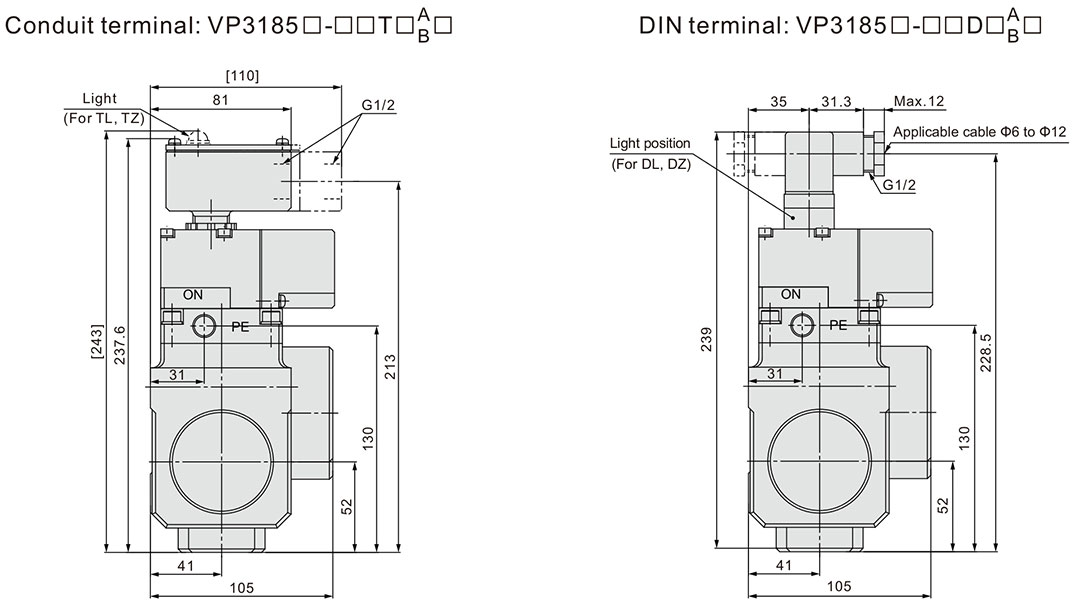

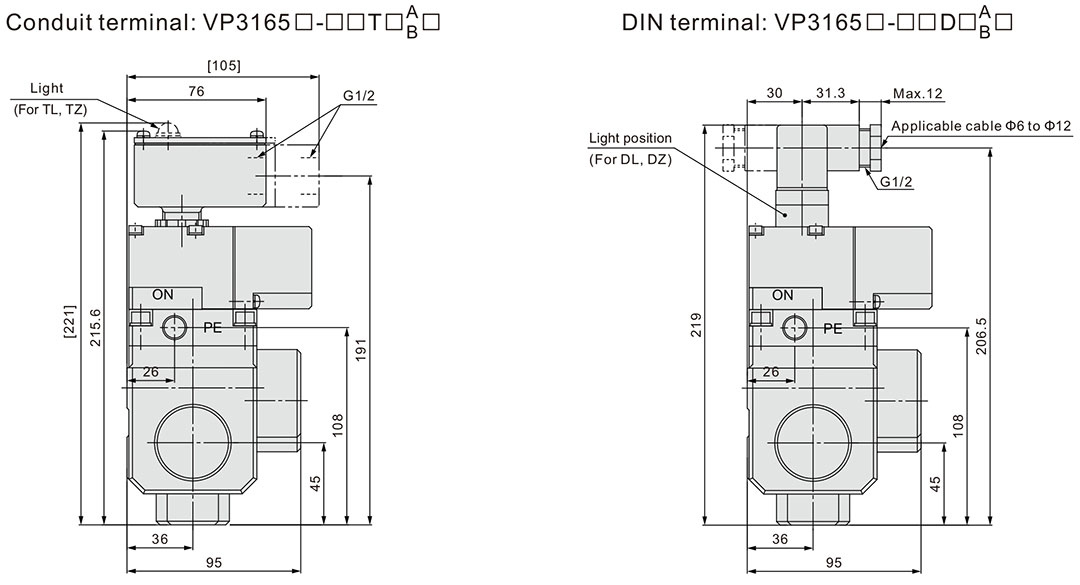

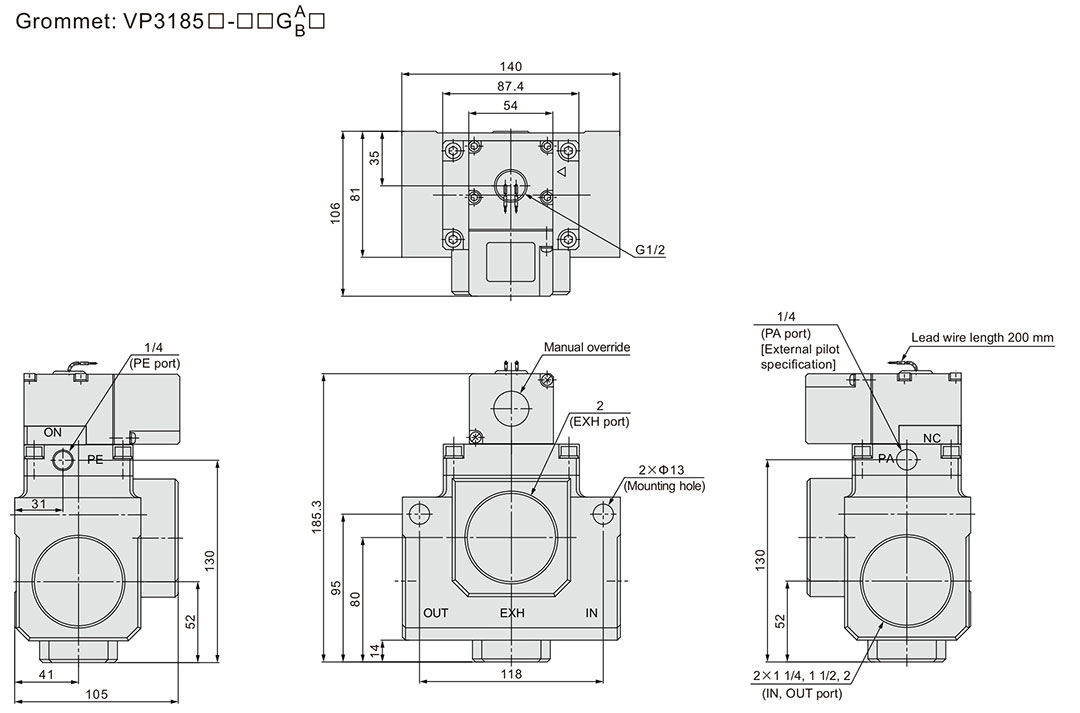

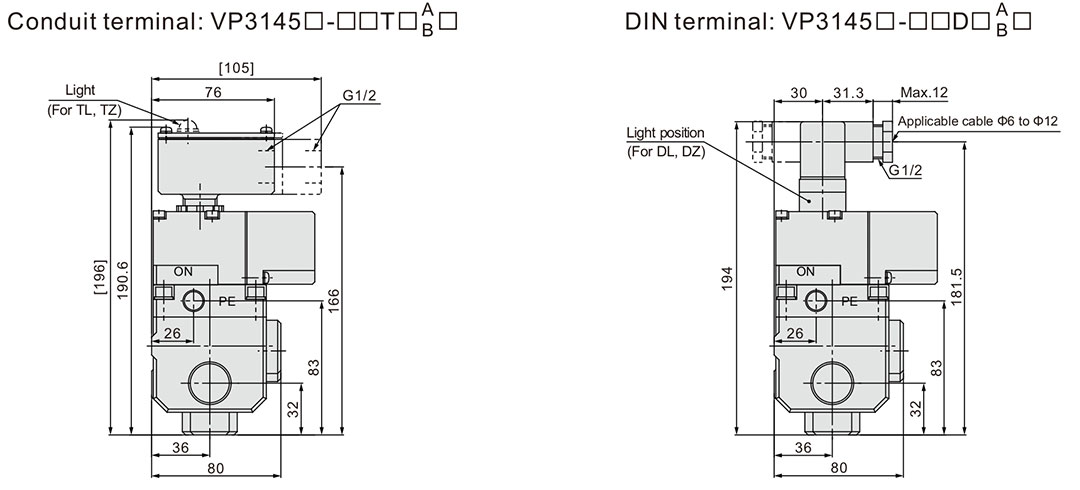

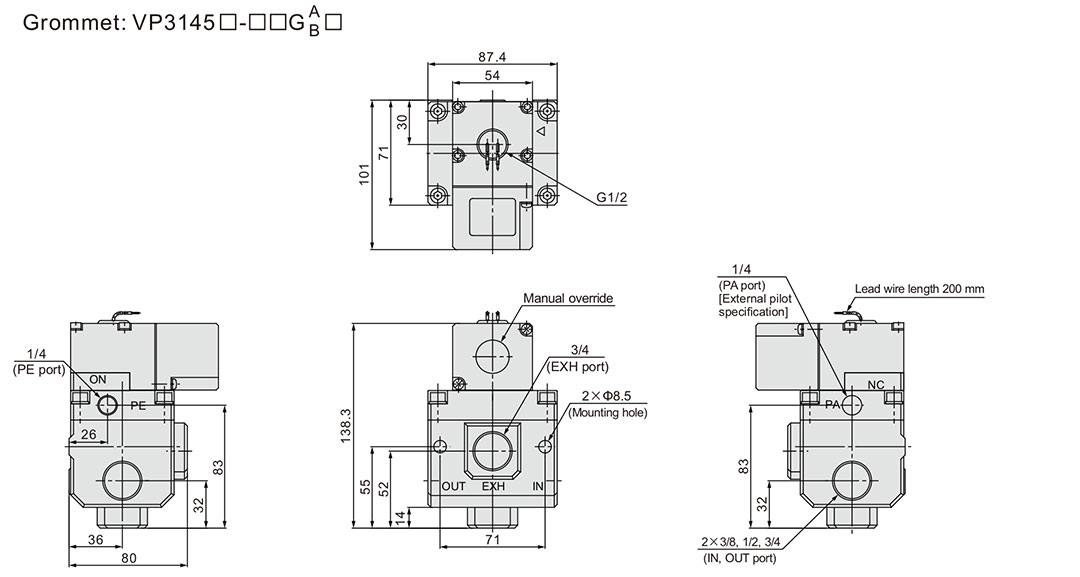

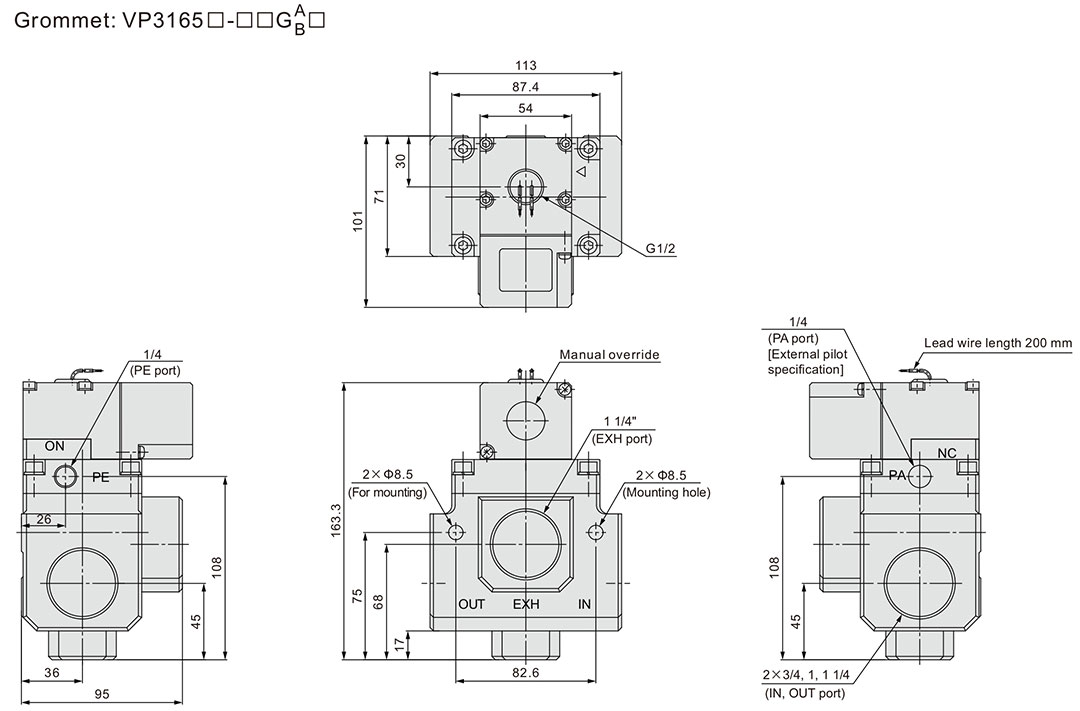

Produktabmessungen
* Externer Pilotanschluss (PA-Anschluss) 1/4 wird nur für Gewinde im Modell mit externer Pilotsteuerung verwendet.
[ ]: Mit Kontrollleuchte (TL, TZ)
