| Arbeitsdruck: | |
|---|---|
| Arbeitstemperatur: | |
| Schlag-/Vibrationsfestigkeit: | |
| Art der Betätigung: | |
| Anschlussgröße: | |
| Gewindetyp: | |
Produktbeschreibung

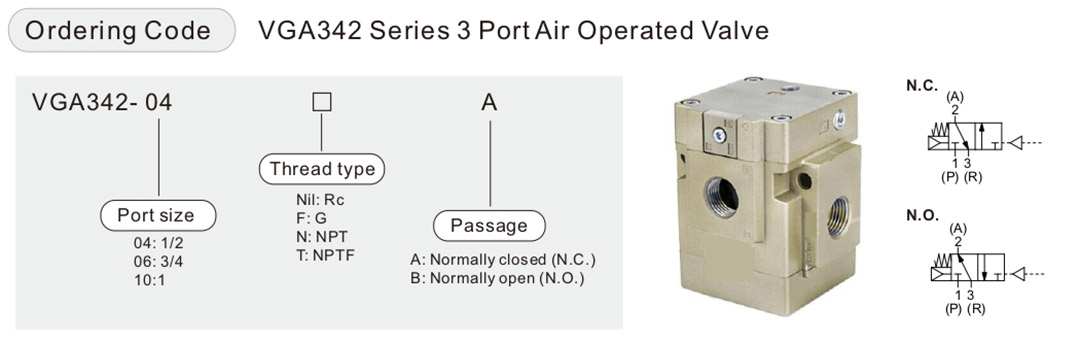

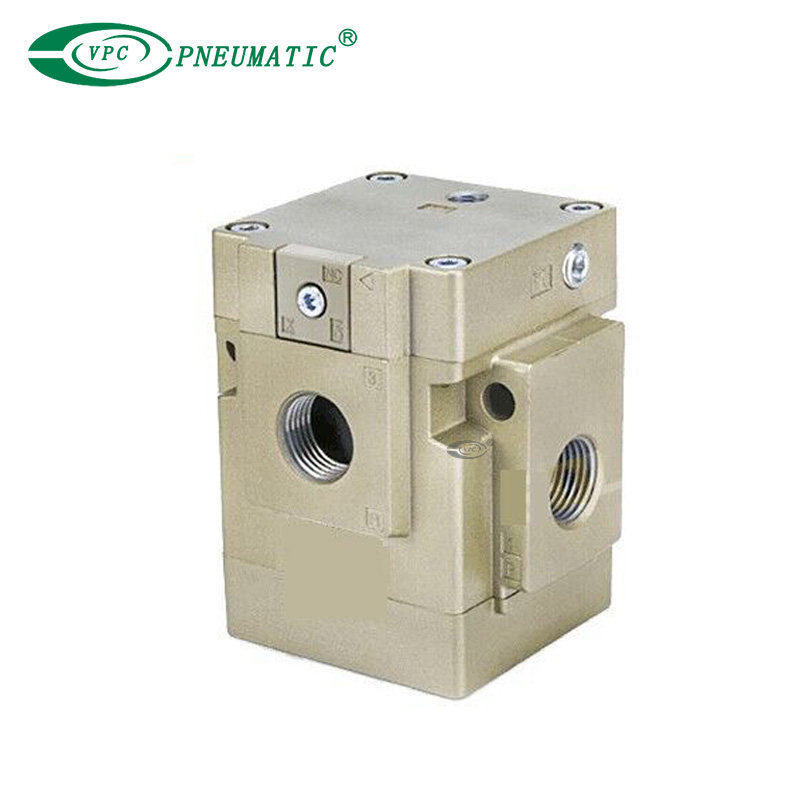

Luftbetriebenes 3-Wege-Ventil der Serie VGA342, das als Wahl- oder Verteilerventil (externe Vorsteuerung) verwendet werden kann.Die Betätigung kann zwischen den Typen „Normal geschlossen“, „Normal offen“ oder „externe Vorsteuerung“ geändert werden.
VGA342 kann im Vakuum oder unter niedrigem Druck verwendet werden.Es ist keine Schmierung erforderlich.
Produktspezifikation
| Schauspieltyp | Luftbetriebener Typ |
Art der Betätigung | NC/NO (veränderbar) |
| Rückgabemechanismus | Luft + Feder |
| Arbeitsmedium | Luft |
| Arbeitsdruck | 0,2 bis 0,9 MPa |
| Steuerdruck | Entspricht dem Betriebsdruck |
| Arbeitstemperatur | –10 bis 50 °C (kein Gefrieren) |
| Schmierung | Nicht erforderlich (Verwenden Sie bei Schmierung Turbinenöl der Klasse 1 lSO VG32.) |
| Schlag-/Vibrationsfestigkeit | 150/50 m/s² |
| Anschlussgröße | Strömungseigenschaften | |||||||||||
| 1→2(P→A) | 2→3(A→R) | 2→1(A→P) | 3→2(R→A) | |||||||||
| C[[dm³/(s·bar)] | b | Lebenslauf | C[[dm³/(s·bar)] | b | Lebenslauf | C[[dm³/(s·bar)] | b | Lebenslauf | C[[dm³/(s·bar)] | b | Lebenslauf | |
| 1/2 | 26 | 0.38 | 7 | 27 | 0.37 | 7.4 | 27 | 0.36 | 7.3 | 25 | 0.37 | 6.8 |
| 3/4 | 38 | 0.3 | 9.8 | 38 | 0.32 | 9.8 | 40 | 0.22 | 9.8 | 40 | 0.2 | 9.6 |
| Anschlussgröße | Wirksame Fläche (mm²) | |
| 1→2(P→A) | 2→3(A→P) | |
| 1 | 210 | 235 |
1. Änderung des Flüssigkeitsdurchgangs

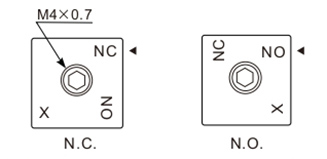

Bitte beachten Sie, dass der Druck im Ventil sein sollte erschöpft, wenn der Flüssigkeitsdurchgang gewechselt wird.Lösen Sie die Innensechskantschraube M4 x 0,7. Drehen Sie die NC/NO-Umschaltplatte und richten Sie das gewünschte Durchgangssymbol NO/NC mit der ◀-Markierung aus der Adapterplatte.Das X-Symbol ist jedoch nicht vorhanden anwendbar.Informationen zur Verrohrung finden Sie in der folgenden Tabelle.
Schraubenanzugsdrehmoment M4: 1,4 N·m
| Flüssigkeitsdurchgang/Anschluss | P | A | R |
| NC | Einlassseite | Auslassseite | Entlüftungsseite (2 Anschlüsse: Stecker) |
| NEIN | Entlüftungsseite (2 Anschlüsse: Stecker) | Auslassseite | Einlassseite |
Treffen Sie ausreichende Vorsichtsmaßnahmen und überprüfen Sie die Sicherheit, wenn Sie den Flussweg ändern und nach den Änderungen neu starten.
2. Sonstiges
Ein M5-Loch auf der linken Seite der Adapterplatte ist ein Entlüftungsanschluss für Steuerventil.Nicht einstecken oder festziehen.

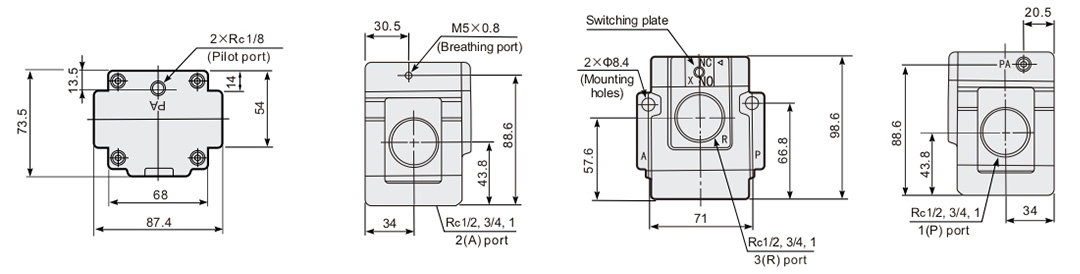

Hauptabmessungen
