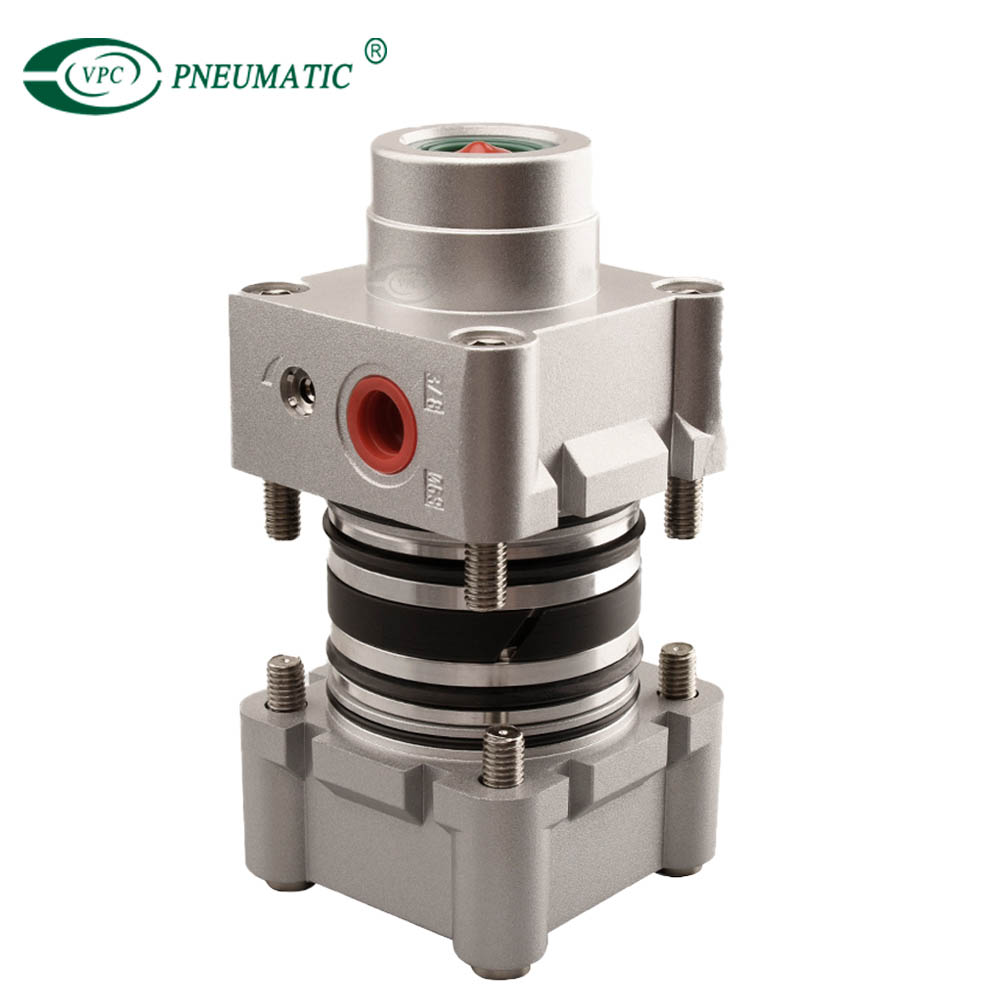

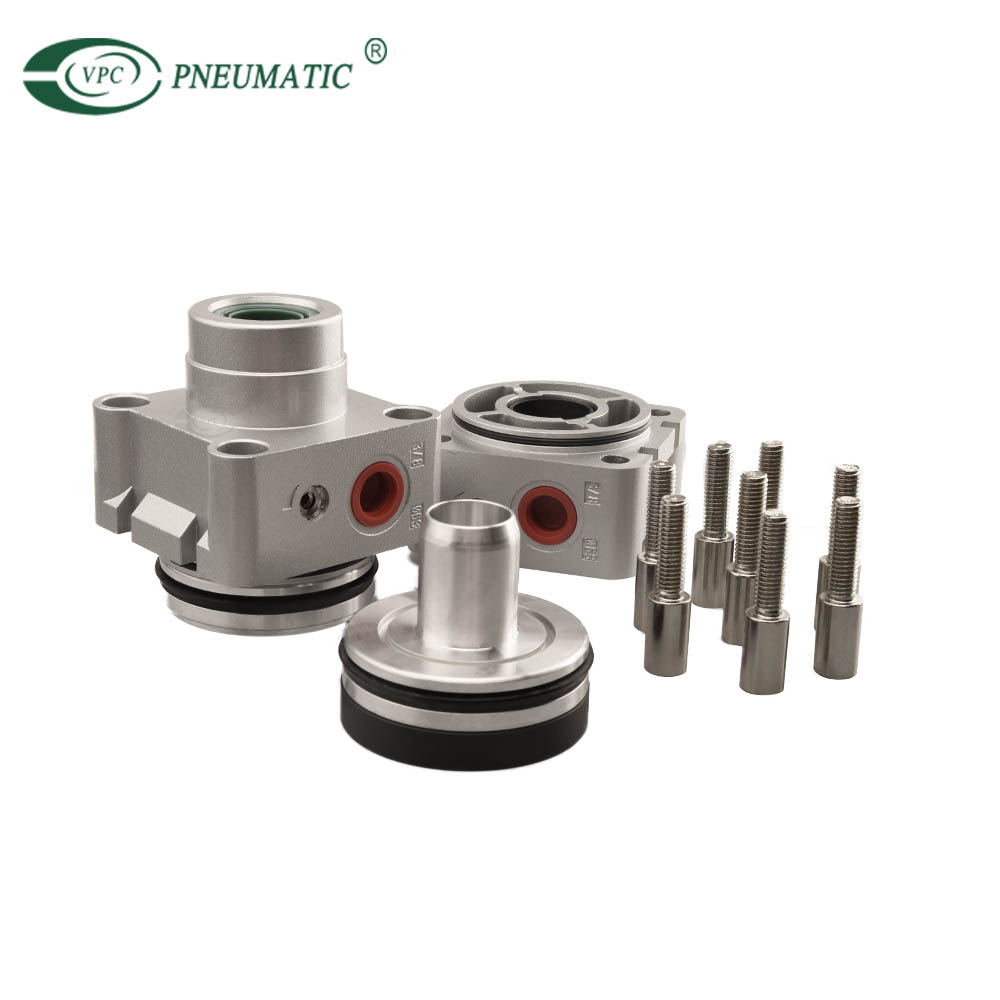

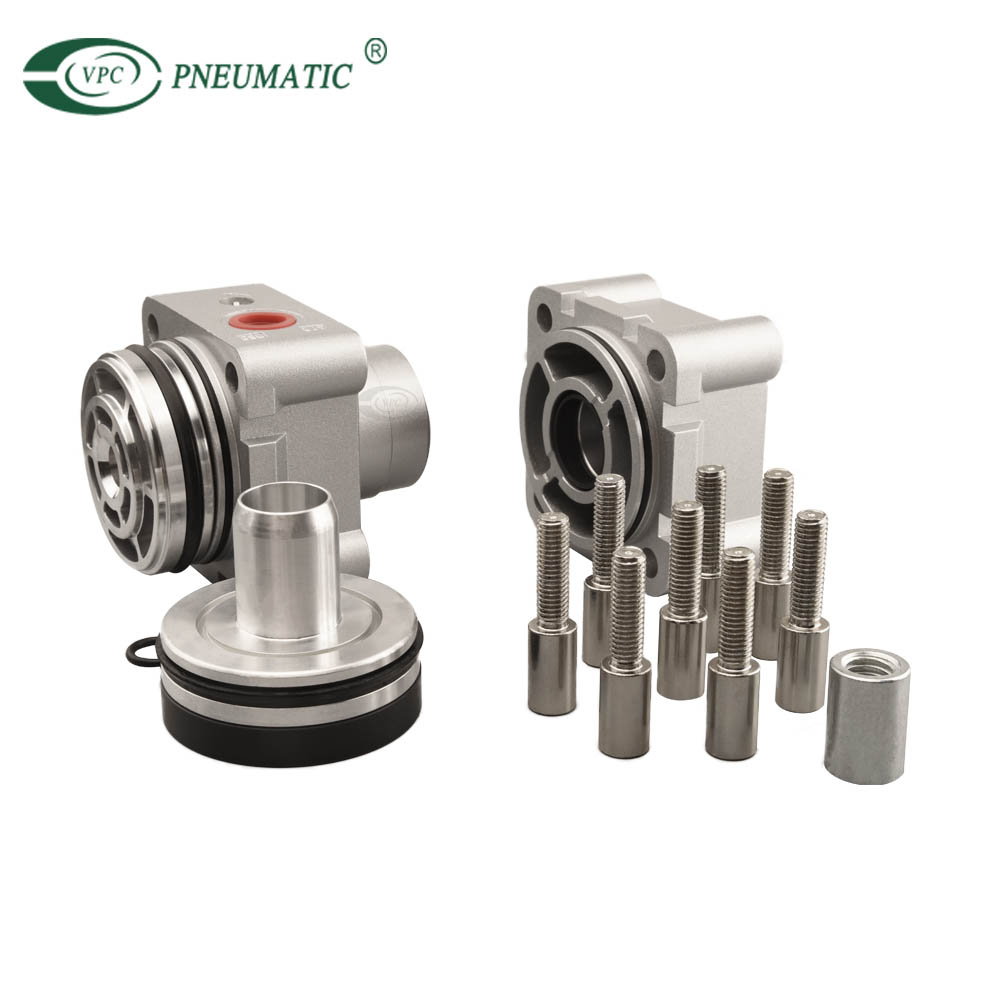

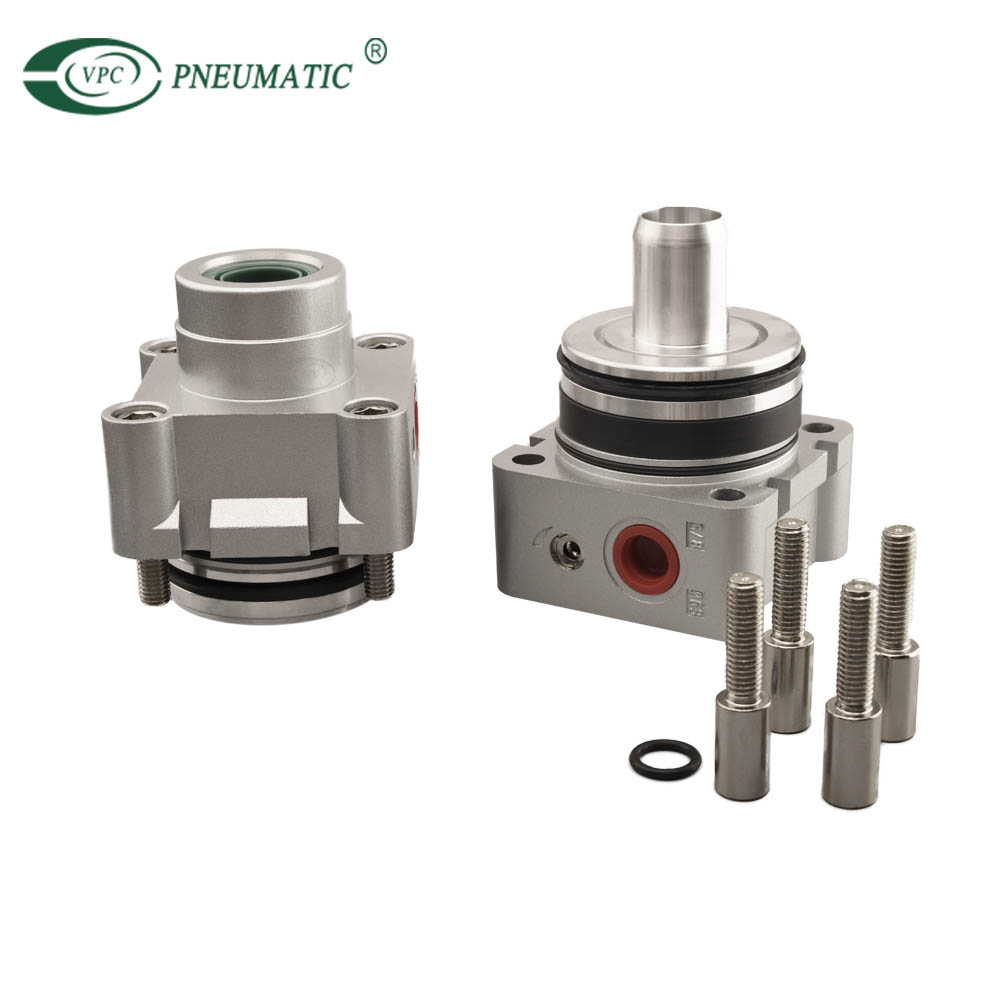

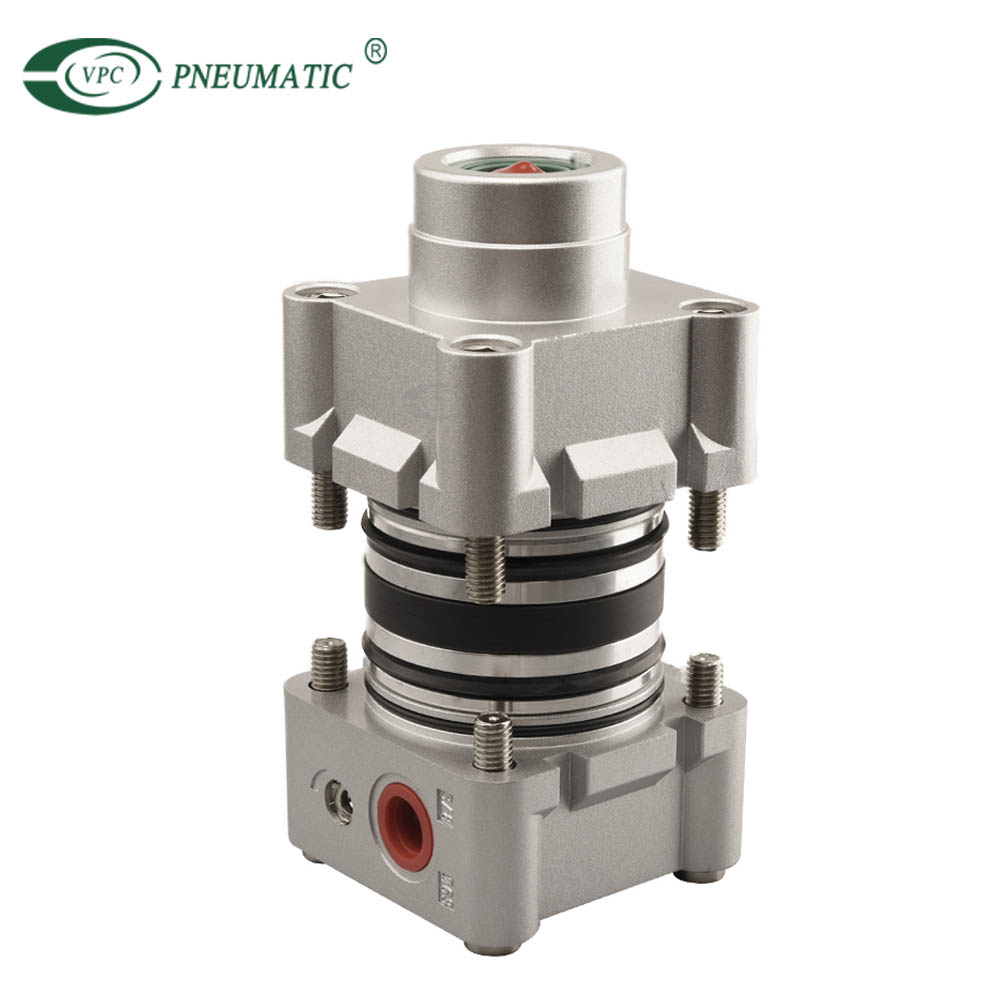

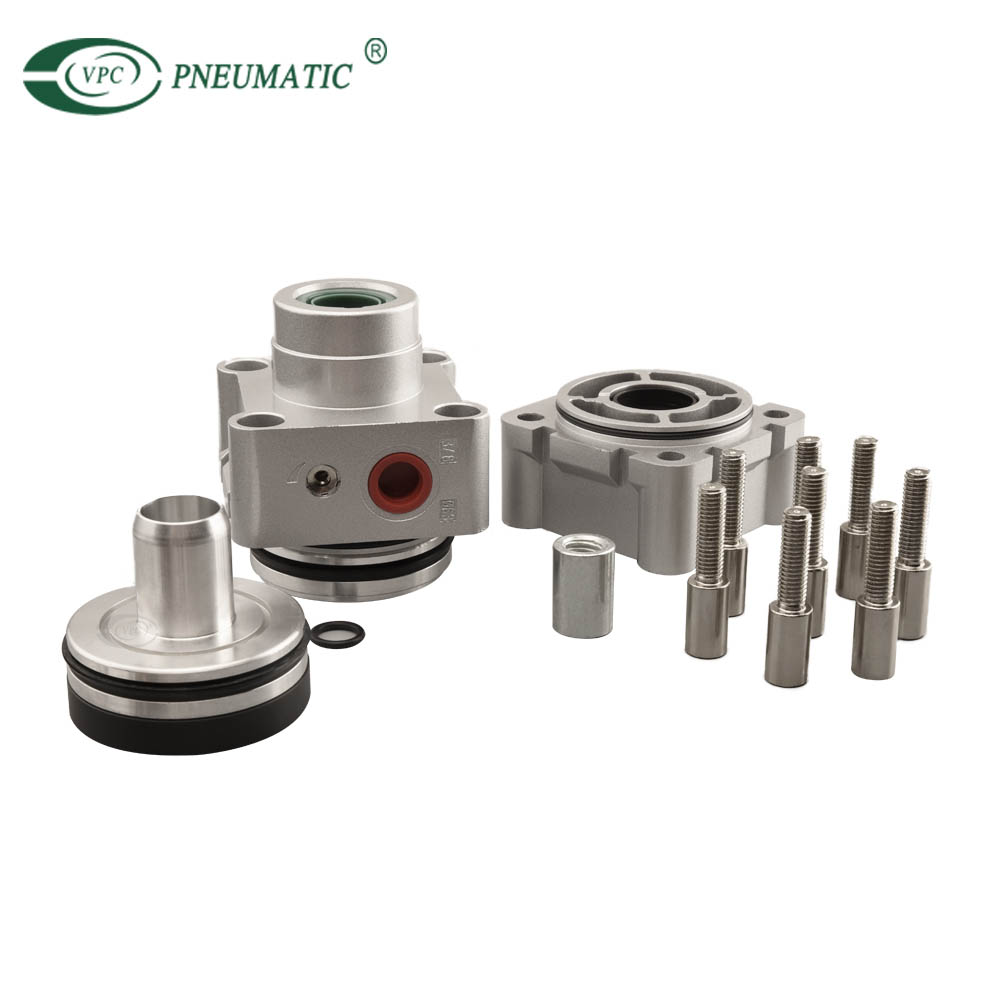

DNC-Reparatursätze
VPC Pneumatic
8412310090
Stoff: | |
---|---|
Bohrung: | |
Schlaganfall: | |
Qualitätsgarantie: | |
Verfügbarkeitsstatus: | |
Produktbeschreibung
DNC-Serie ISO 15552 (ISO 16431) Pneumatikantriebe werden verwendet, um eine geradlinige Ein-/Aus-Linearbewegung für eine Vielzahl von Anwendungen bereitzustellen.
1. Die Kolbendichtung besteht aus zwei Y-förmigen Einwegdichtungsstrukturen mit Ausgleichsfunktion, langer Lebensdauer und niedrigem Anlaufdruck.
2. Das quadratische Aluminiumrohr ohne Spurstange weist eine gute Korrosionsbeständigkeit auf.
3. Die Puffereinstellung des Zylinders erfolgt reibungslos und gleichmäßig.
4. Erhältlich als einfachwirkende (Federausfahr- oder Federrücklaufantriebe) und doppeltwirkende Ausführungen mit Einzelstangen- oder Doppelstangenkonfigurationen, nicht rotierenden und nicht rotierenden Präzisionsmodellen.
5. Zylinder und Zubehör für die Installation mit mehreren Spezifikationen ist optional.
Produktspezifikationen
Bohrung (mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
Schauspieltyp | Doppelt wirkend | ||||||
Arbeitsmedium | Saubere Luft (40 µm Filterung) | ||||||
Befestigungsart | DNC-Serie: Basistyp FA FB CA CB LB TC TC-M | ||||||
DNC-S2-Serie: Basistyp FA LB TC TC-M | |||||||
Arbeitsdruckbereich | 0,1–1,0 MPa | ||||||
Garantierter Druck | 1,35 MPa | ||||||
Arbeitstemperatur | 5-70℃ | ||||||
Geschwindigkeitsbereich | 50–800 mm/s | ||||||
Kissentyp | Verstellbares Kissen | ||||||
Kissenstrich | 24mm | 32mm | |||||
Anschlussgröße | G1/8 | G1/4 | G3/8 | G1/2 |
Hauptabmessungen
Produkt-FAQ
Q1. Was ist der ISO-Standard für die pneumatischer Zylinder?
Die Zylindernorm ISO 6431 bezieht sich auf die Abmessungen des Basisprodukts und die Größe des Zylinders bei Verwendung von Halterungen und Zubehör.
Q2.Was ist die Hubgröße eines Pneumatikzylinders?
Die Zylinder sind mit Bohrungen von 32, 40, 50, 63, 80, 100 und 125 mm und Hublängen von 10 mm bis 100 mm erhältlich.Einfachwirkende Zylinder mit Federrückzug in Einfahrrichtung sind in Hublängen bis 80 mm lieferbar.
Q3.Wie erhöhe ich den Druck in meinem Pneumatikzylinder?
Eine andere Möglichkeit, die vom Zylinder erzeugten Kräfte zu erhöhen oder zu verringern, besteht darin, einen Zylinder mit entweder einem größeren (größere Kraft) oder einem kleineren (geringere Kraft) Durchmesser zu wählen.Denken Sie daran: Je größer der Durchmesser, desto größer die Oberfläche des Kolbens und desto höher der Druck.
Q4.Wie stellt man die Geschwindigkeit des Luftzylinders ein?
Beim Ausfahren des Zylinderkolbens wird die Luft dahinter komprimiert, da die Luft nicht so leicht entweichen kann.Wenn Sie die Durchflussregulierschraube festziehen, verlangsamt sich die Bewegung des Kolbens, da die Luft noch weiter eingeschränkt wird.Steuert die Geschwindigkeit eines Zylinders oder begrenzt den Luftstrom.Drehen Sie einfach das Nadelventil, um die Luftgeschwindigkeit anzupassen.
F5. Wie berechnet man die Kraft eines Pneumatikzylinders?
Verwenden Sie den Zylinderdurchmesser (d), um den Zylinderarbeitsbereich (A) zu berechnen A = π × d² / 4.
Bestimmen Sie den Arbeitsdruck (P) im Zylinder.
Multiplizieren Sie den Druck (P) mit der Fläche (A).Auf diese Weise berechnen Sie die theoretische Schubkraft (F) des Pneumatikzylinders. F = P × A.
◆ Kraftrechner für pneumatische Zylinder
F6: Verkaufen Sie Reparatursätze für Pneumatikzylinder?
Ja, wir verkaufen alle Arten von Zylinderreparatursätzen und anderem Zubehör.Bitte kontaktieren Sie uns, wenn Sie welche benötigen.
