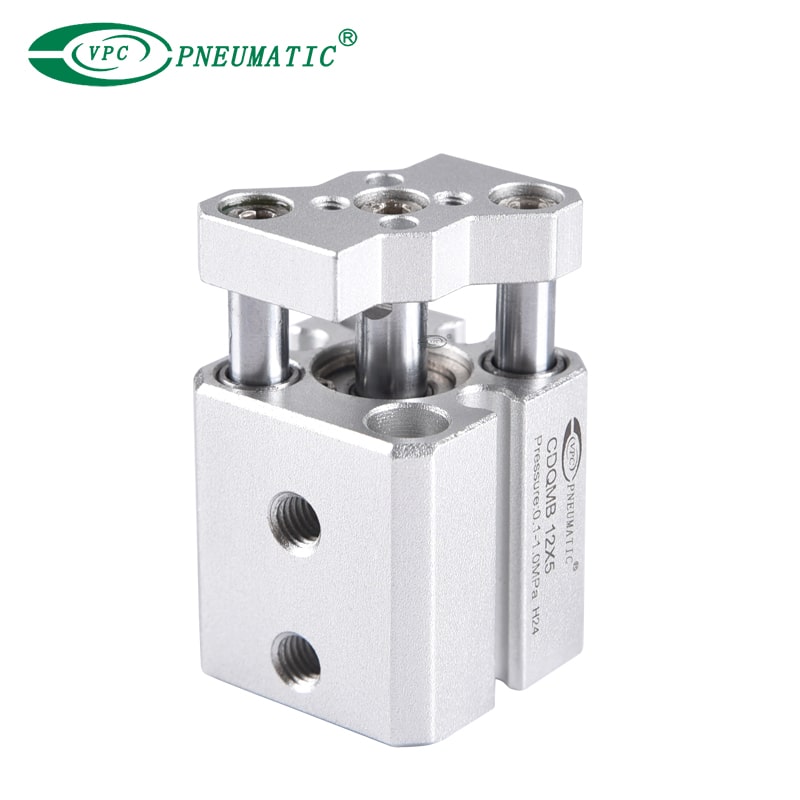

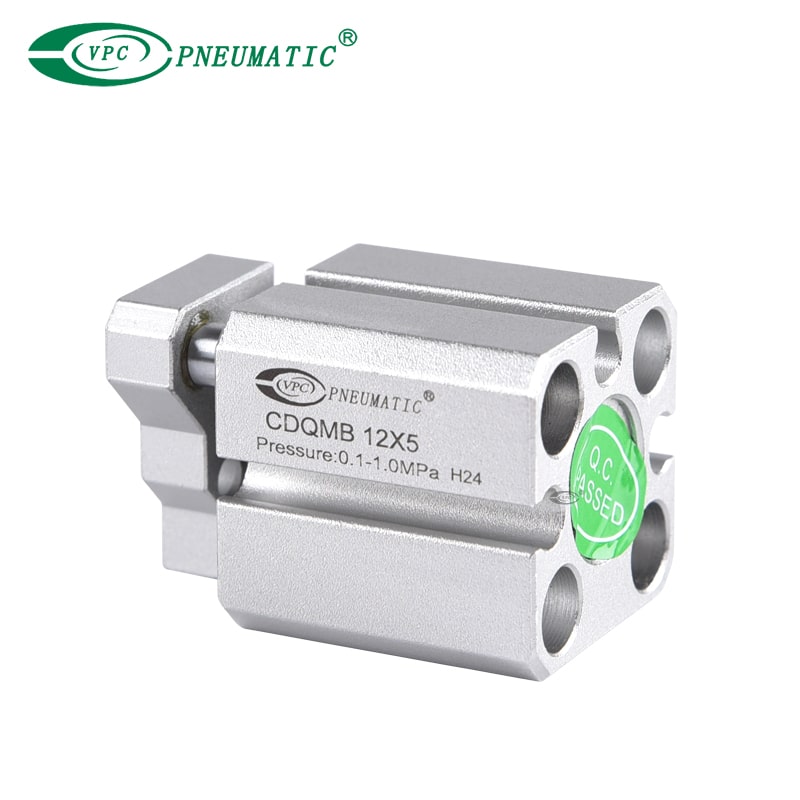

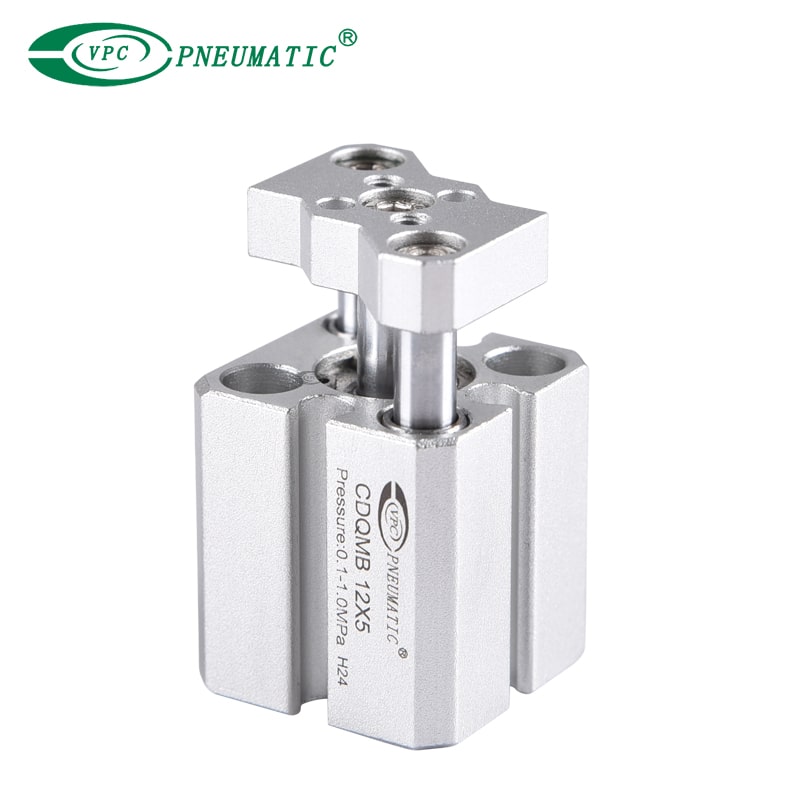

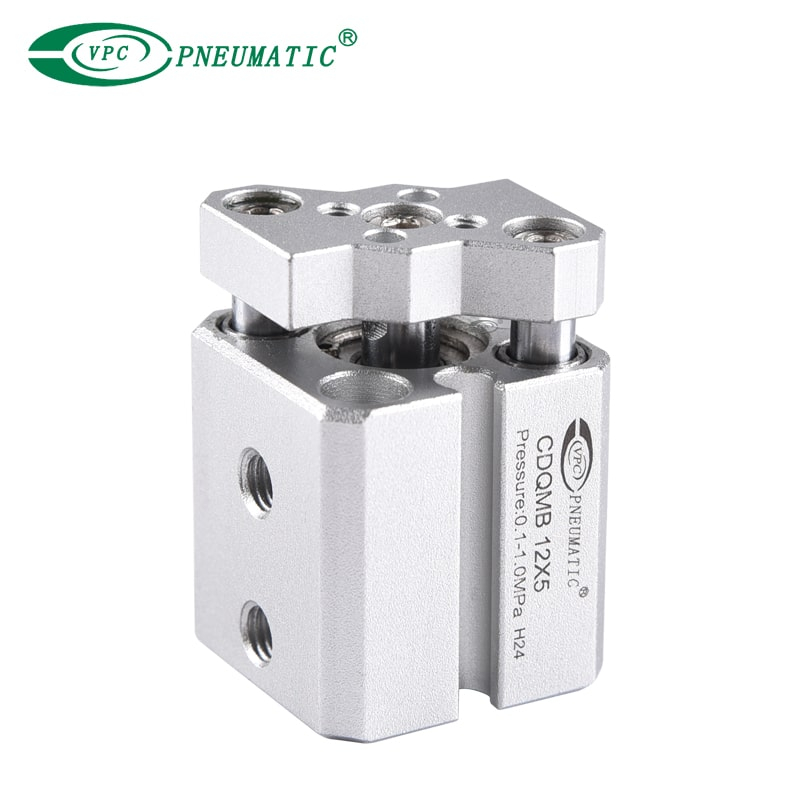

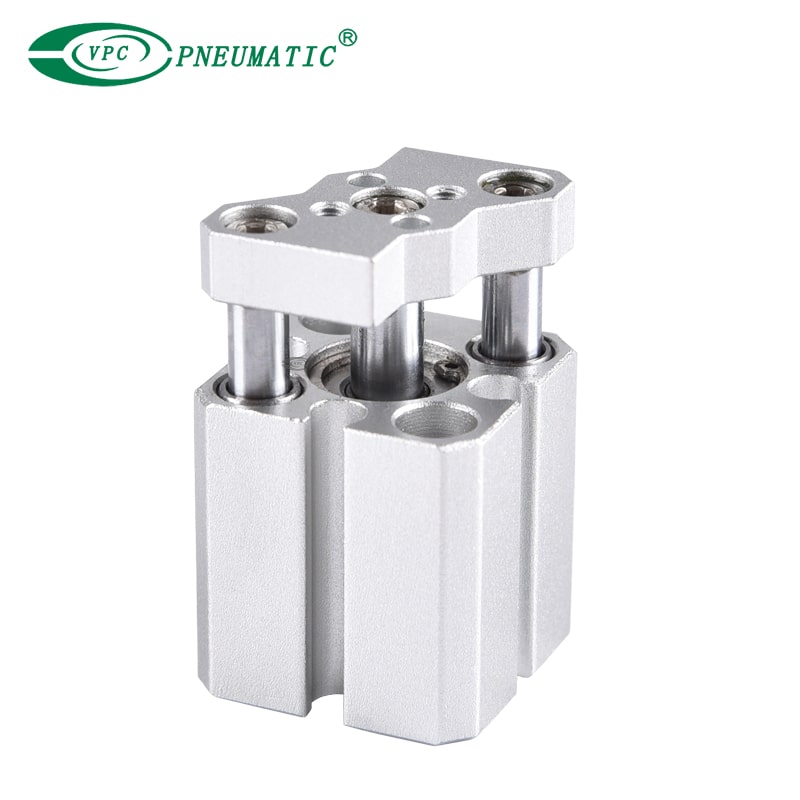

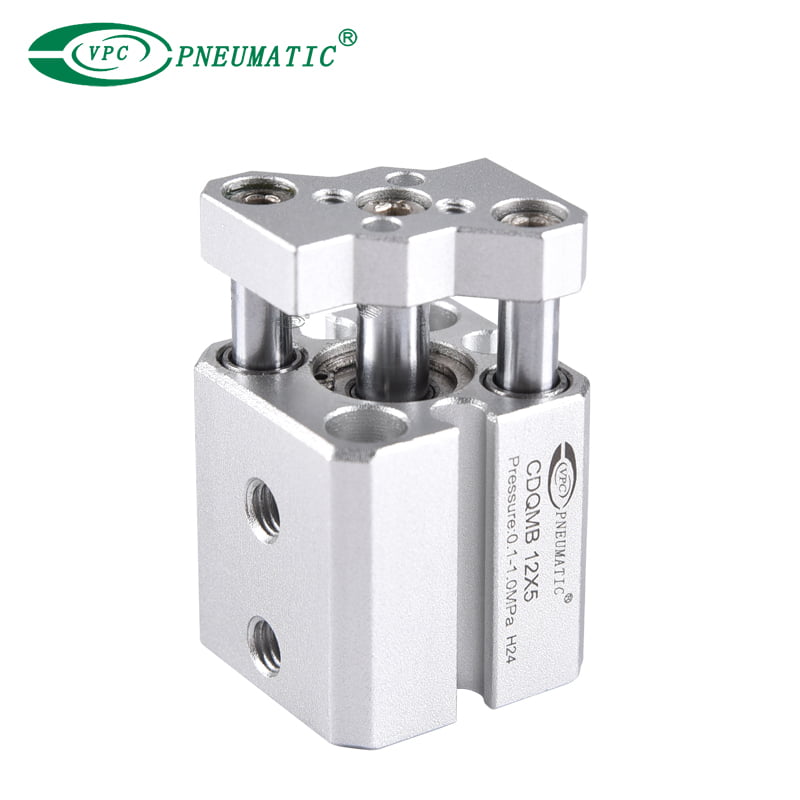

CDQMB 12X5
VPC Pneumatic
| Bohrungsgrößenbereiche: | |
|---|---|
| Hubbereiche: | |
| Gewindetyp: | |
| Verfügbarkeitsstatus: | |
Produktbeschreibung
1. Nicht rotierende Genauigkeit: Es bietet eine nicht rotierende Genauigkeit von ±0,2° und ermöglicht eine präzise Positionierung ohne nennenswerte Lastbeeinträchtigung, was bei Anwendungen, die genaue Bewegungen erfordern, unerlässlich ist.
2. Belastbarkeit: Der Zylinder weist im Vergleich zu Standard-Kompaktzylindern einen um das Zwei- bis Vierfache höheren seitlichen Belastungswiderstand auf, was seine Robustheit für schwerere Anwendungen deutlich erhöht.
3. Bohrungsgrößen: Erhältlich in verschiedenen Bohrungsgrößen, darunter 12, 16, 20, 25, 32, 40, 50, 63, 80 und 100 mm, wodurch es vielseitig für verschiedene Betriebskapazitäten und räumliche Einschränkungen geeignet ist.
4. Direktmontage: Das Design umfasst eine Führungsstange und eine Platte, die eine direkte Montage von Komponenten ermöglichen, die Montage rationalisieren und die Rüstzeiten verkürzen.
5. Kompatible Montageabmessungen: Die gleichen Montageabmessungen wie das CQS und CQ2-SerieDies erleichtert den Austausch und die Integration in bestehende Systeme, ohne dass zusätzliche Modifikationen erforderlich sind.
6. Standardhublängen: Die Hublängen reichen von 5 bis 100 mm und bieten Flexibilität bei der Bewegungssteuerung für verschiedene Anwendungen.
Produktspezifikationen
| Bohrungsgröße (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| Modell | Pneumatischer (nicht geschmierter) Typ | |||||||||
| Aktion | Doppeltwirkend, Einzelstange | |||||||||
| Arbeitsmedium | Luft | |||||||||
| Prüfdruck | 1,5 MPa | |||||||||
| Max. Arbeitsdruck | 1,0 MPa | |||||||||
| Mini. Arbeitsdruck | 0,12 MPa | 0,1 MPa | ||||||||
| Arbeitstemperatur | Ohne Signalgeber: -10 bis 70 ℃ (kein Gefrieren) Mit automatischem Schalter: -10 bis 60℃ (kein Einfrieren) | |||||||||
| Kissen | Gummipuffer an beiden Enden | |||||||||
| Hublängentoleranz | +1,0 mm 0 | |||||||||
| Montage | Durchgangslöcher | |||||||||
| Kolbengeschwindigkeit | 50 bis 500 mm/s | 50 bis 300 mm/s | ||||||||
※ Für detailliertere Informationen kontaktieren Sie uns bitte.
