ISO -Standards in der Pneumatik verstehen

◆ Offizielle offizielle spanische Sprachwebsite

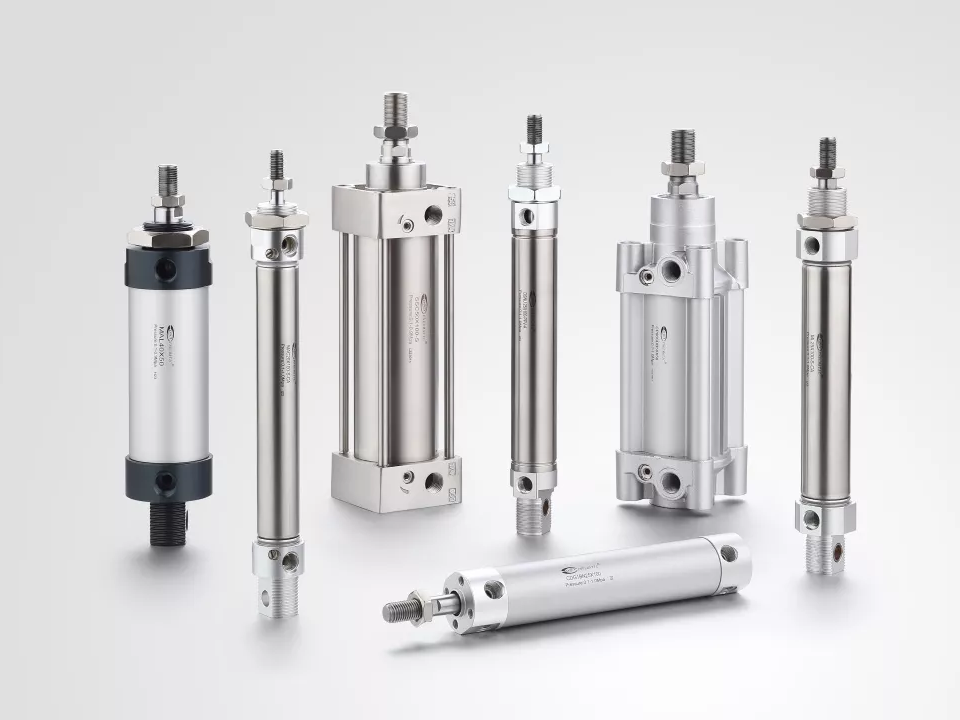

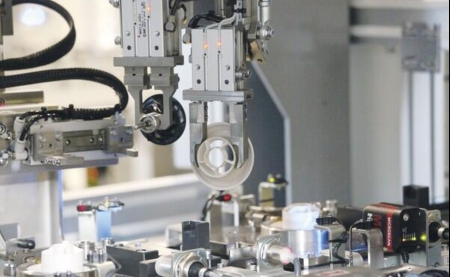

1. Was ist ein ISO -Zylinder?

ISO Cylinder ist ein Standard für pneumatische Aktuatoren, die von der International Organization for Standardization (ISO) entwickelt wurden. dafür Dieser , Standard sorgt ​.

Daher sind verschiedene , Herstellermarken und Modelle leicht austauschbar , solange sie dieselben ISO -Zylinder erfüllen.

Pneumatischer Zylinderstandard

* Wenn Sie Fragen zu ISO -Standards für pneumatische Zylinder haben, wenden Sie sich bitte an VPC Pneumatic.

2. Was sind die Arten von ISO -Zylindern?

① ISO 15552 - Standardzylinder

ISO 15552: 2018 - Pneumatische Flüssigkeitsleistung - Zylinder mit abnehmbaren Montage, 1 000 kPa (10 bar), bohrungen von 32 mm bis 320 mm - Basis-, Montage- und Zubehörabmessungen.

(Von: https://www.iso.org/standard/66921.html)

Schlüsselmerkmale:

• Hohe Austauschbarkeit: Alternative zu ISO 6431 und deutscher Standard -VDMA 24562.

• Standard einstellbare Luftpolsterung für eine glatte Streichendeckung.

• Eingebauter Magnet im Zylinderkolben zur Positionserkennung.

• Erhältlich in verschiedenen robusten Konstruktionen, einschließlich Profil- und Tie-Rod-Stilen.

• Eine breite Palette von Zylinderzubehör ist verfügbar.

ISO 6431 -Pneumatikzylinder der DNC -Serie ISO 6431

SI -Serie Mickey Mausrohr Pneumatikzylinder

CP96 -Serie ISO15552 Standardzylinder

② ISO 6432 - Mini/Rundzylinder

ISO 6432: 2015 Pneumatische Flüssigkeitsleistung - Einstangenzylinder , 1 000 kPa (10 bar), Bohrungen von 8 mm bis 25 mm - Grund- und Montageabmessungen.

(Von: https://www.iso.org/standard/64054.html)

Schlüsselmerkmale:

• Kleine Größe und kompakte Struktur, ideal für räumlich begrenzte Anwendungen.

• Eingebaute Elastizitätskissen zum Polsterung, nicht einstellbar.

• Erhältlich in Edelstahl.

• Flexible Montage über Gewinde auf der vorderen Abdeckung oder Montagezubehör auf der Rückseite.

DSNU -Serie Edelstahl -Mini -Zylinder

Mini -Zylinder der Mal Serie

③ ISO 21287 - Kompaktzylinder

ISO 21287: 2018 - Pneumatische Flüssigkeitsleistung - Kompaktzylinder, 1 000 kPa (10 bar) , mit Bohrungen von 20 mm bis 200 mm - Grund-, Montage- und Zubehörabmessungen.

Schlüsselmerkmale:

• Bei der gleichen Bohrung und dem gleichen Schlaganfall beträgt die Gesamtlänge 40% bis 50% kürzer als ein ISO 15552 -Zylinder.

• Es verfügt über ein integriertes elastisches Kissen.

• Es kann am oberen , Boden , oder auf der Seite des Zylinders montiert werden , wodurch zusätzliche Befestigungsklammern erforderlich sind.

• Seine Ausgangskraft entspricht der eines Standardzylinders mit derselben Bohrung, um selbst in engen Räumen ausreichend Schub zu gewährleisten.

C (D) Q2 Doppel -Schauspiel -Einzelstab -Kompaktzylinder

Advu Aevu -Serie Kompaktzylinder

ADN -Serie ISO 21287 Kompaktzylinder

ISO15552 gegen ISO6431 gegen ISO6432 gegen ISO21287

3. Wie kann man ISO -Standardzylinder wählen?

① Anwendungsanforderungen bestimmen : Identifizieren Sie den erforderlichen Schub, Zug, Geschwindigkeit, Betriebsumgebung usw.

② Wählen Sie den entsprechenden ISO -Standard aus :

• Neues Projektdesign: Priorisieren Sie den universellsten ISO 15552 -Standard.

• Reparatur/Austausch von Geräten: Bestätigen Sie den ISO -Standard, dem der vorhandene Zylinder entspricht. ( ISO 15552 kann ältere ISO 6431 -Zylinder direkt ersetzen .)

• Spezifische Markt-/Kundenanforderungen: Beispielsweise erfordern Exporte nach Nordamerika NFPA -Standards.

③ Zylindertyp auswählen : Wählen Sie basierend auf den Anforderungen an den Platz und Last zwischen Standard (ISO 15552), Compact (ISO 21287) oder Miniatur (ISO 6432).

④ Bestimmte Parameter bestimmen : Bohrung, Schlaganfall, Montagemethode (Flansch, Fuß, Trunnion usw.), Polstertyp und Stangenendaufsätze.

4. Warum sind ISO -Standards für pneumatische Zylinder wichtig?

• Austauschbarkeit : Zylinder aus verschiedenen Marken können direkt austauscht werden, solange sie dieselben ISO -Standards halten.

• Vereinfachtes Design und Beschaffung : Ingenieure können auf der Grundlage von Standardabmessungen gestalten und die Notwendigkeit beseitigen, Platz für bestimmte Marken zu reservieren. Beschaffungspersonal kann weltweit auch qualifizierte Lieferanten finden.

• Vereinfachte Wartung und gesenkte Kosten : Während der Wartung der Ausrüstung können die Ingenieure schnell Teile durch Austausch von Teilen basierend auf den ISO -Standards auswählen. Bei überteuerten Produkten können Alternativen festgestellt werden, um die Produktionskosten zu senken.

• Qualitätssicherung : ISO -Standards geben nicht nur Dimensionen an, sondern auch Druckbewertungen, Polstermethoden, Schlaganfallgenauigkeit und andere Faktoren, um eine Grundlinie für die Produktqualität zu gewährleisten.

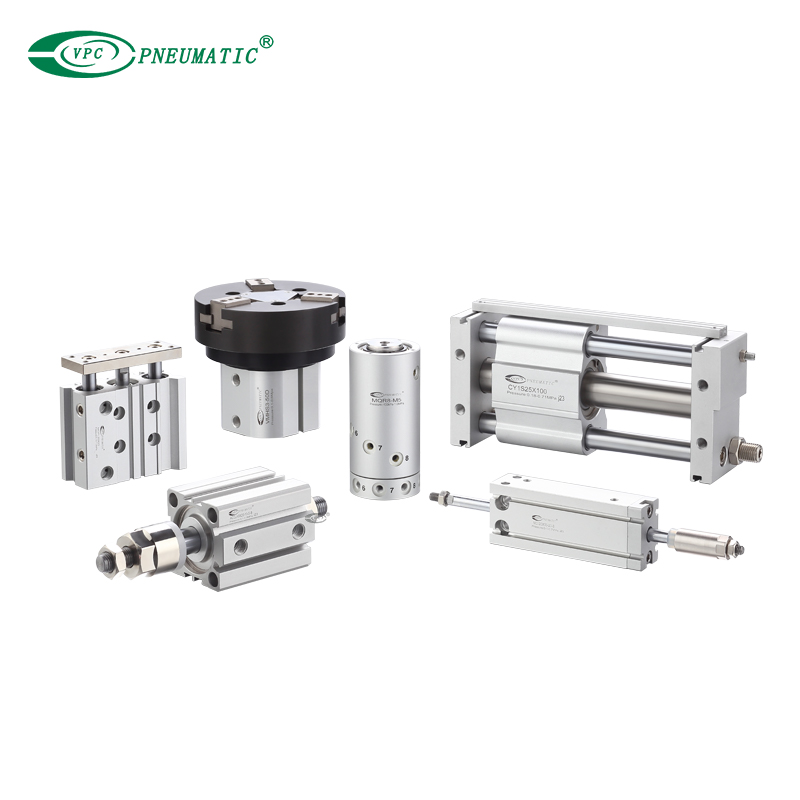

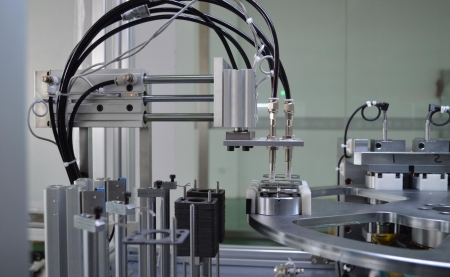

5. Nicht standardmäßige Zylinder und Anwendungen

Stangenlose Zylinder , -Drehzylindern und geführte Zylinder haben oft eher ihre eigenen Herstellerstandards als einen einheitlichen internationalen Standard. Unter besonderen Betriebsbedingungen (z. B. explosionsdicht , von hohen Temperaturen und Lebensmitteln ) sind Zylinder mit speziellen Materialien und Dichtungen erforderlich.

Magnetisch gekoppelte stäbelose Zylinder der Cy1 -Serie

MSQ Series Rotary Tisch Rack & Pinion Zylinder

Kompakt geführte pneumatische Zylinder der MGPM -Serie

Unsere Zylindern werden streng den ISO -Standards entsprechen, um eine vollständige Austauschbarkeit und Kompatibilität mit anderen Marken zu gewährleisten. Wir können sie auch an Ihre Spezifikationen anpassen. Wenden Sie sich an das technische Team von VPC Pneumatic, um das richtige Produkt für Sie zu finden!
