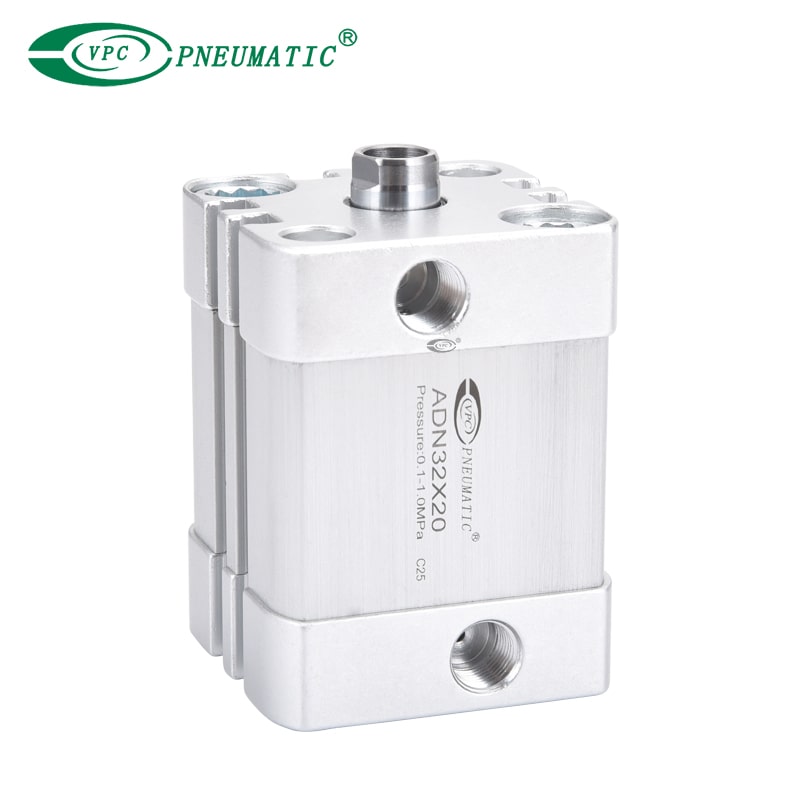

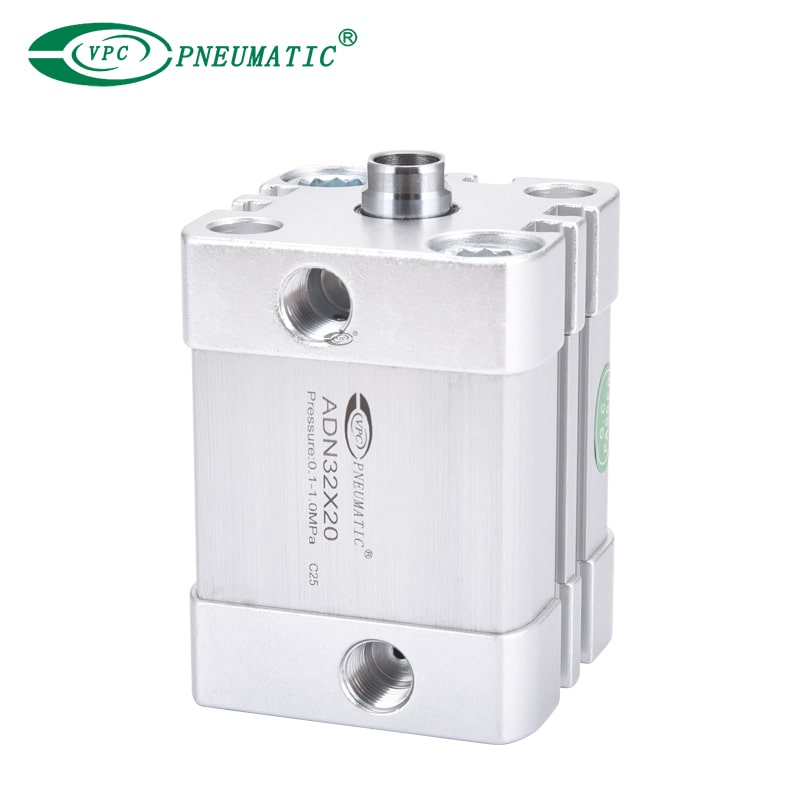

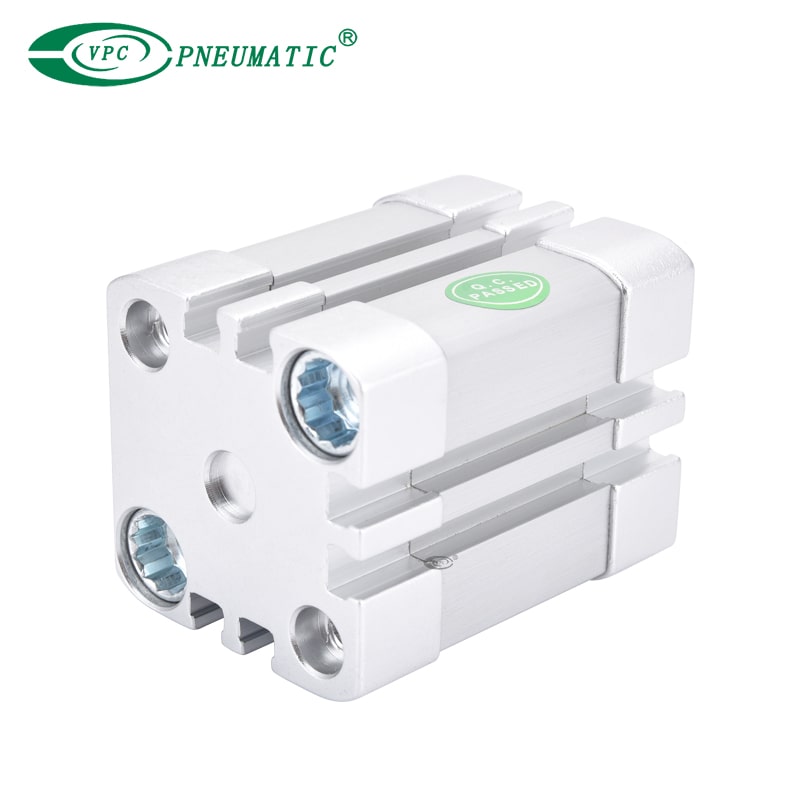

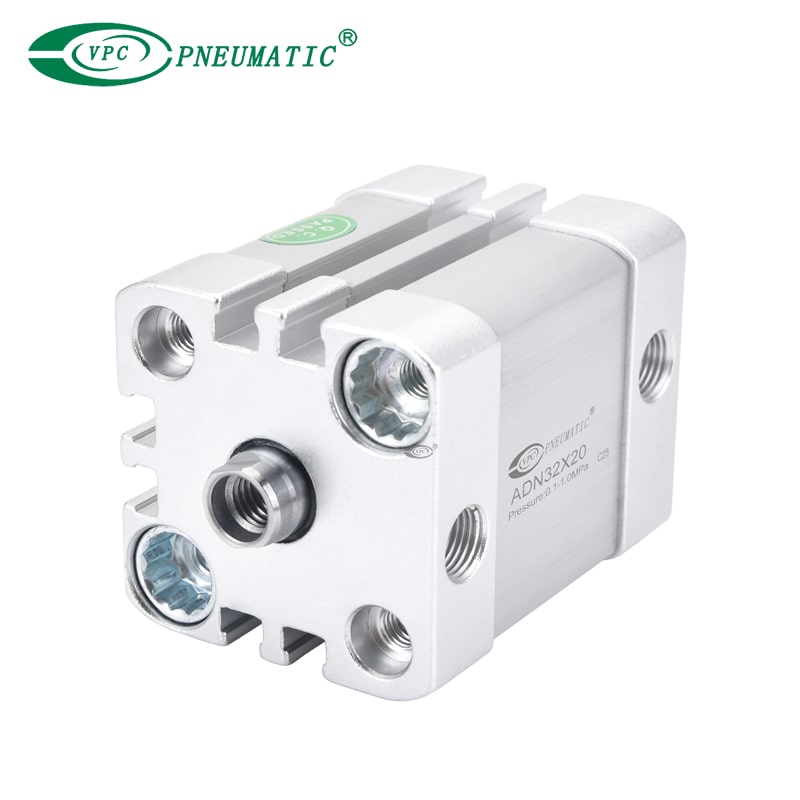

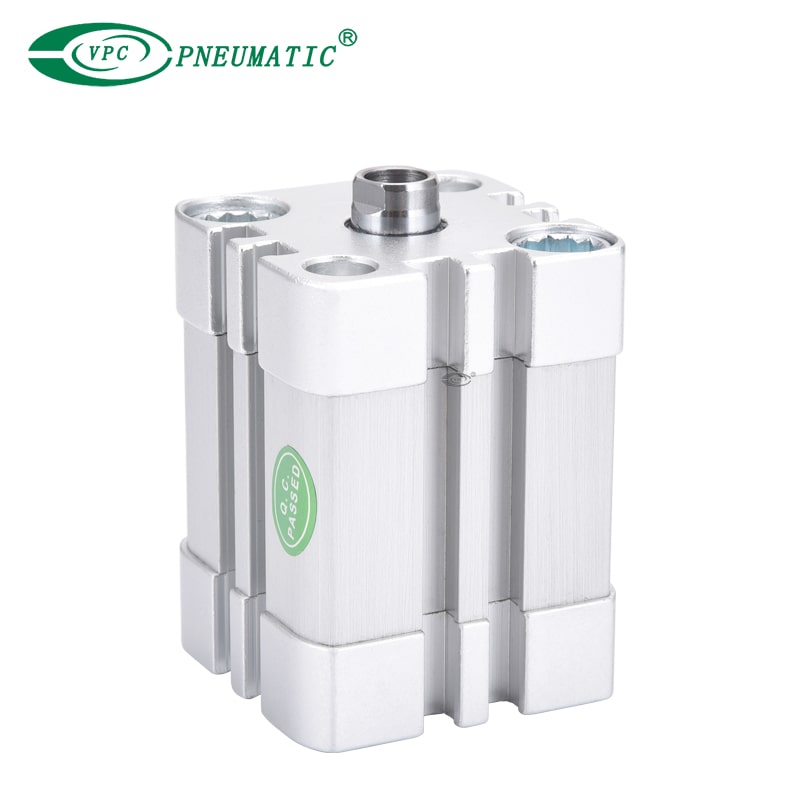

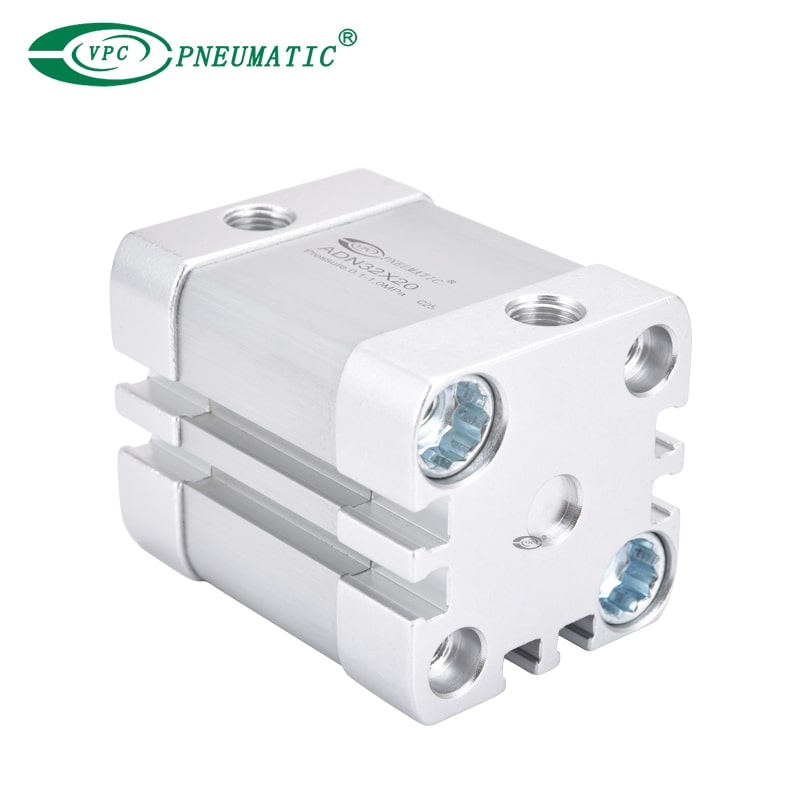

ADN -Serie ISO 21287 Kompaktzylinder

ADN ISO 21287 Zylinder zeichnet sich mit kompaktem Design und Vielseitigkeit aus. Es spart im Vergleich zu ISO 15552 -Zylindern einen Installationsraum von bis zu 50%. Mit festem und selbstverständlichem Dämpfung sorgt es für einen reibungslosen Betrieb und eine lange Lebensdauer. Der Magnetkolben ermöglicht eine präzise Positionserkennung und verbessert die Steuerung in der Automatisierung. Ideal für die Produktion von Lithium-Ionen-Batterien und bietet einen erweiterten Lebenszyklus durch vereinfachte Reparierbarkeit und fördert die Nachhaltigkeit.

Modell:
ADN 32x20
Produktmarke:
VPC Pneumatic

Körpermaterial:	Aluminiumlegierung
Bohrung:	12 mm bis 125 mm
Schlaganfall:	5 mm bis 500 mm
Qualitätsgarantie:	2 Jahre
Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Produktbeschreibung

■ Produktfunktion

VPC Pneumatic ISO- 21287 Standardzylinder , entwickelt für feste oder selbstanpassende Dämpfung mit hoher Variabilität.

1. Speichert bis zu 50 % Installationsraum im Vergleich 15552 zu
ISO -Zylinder .

Empfohlen für Lithium-Ionen - Batterieproduktionsanlagen 10. Verlängerter
Lebenszyklus aufgrund vereinfachte Reparaturbarkeit und Förderung der Nachhaltigkeit

Produktspezifikationen

■ Spezifikationen

Bohrung (MM)	12	16	20	25	32	40	50	63	80	100	125
Arbeitsmedium	Saubere Luft (40 UM -Filterung)
Schauspieltyp	Doppelte Schauspielerei
	Einzelner Schauspiel-Push-Typ, einzelner Schauspiel-Pull-Typ										-
Druck	Doppelschauspiel: 0,1 bis 1,0 MPa (14 bis 145 psi)
	Einzelschauspiel: 0,2 bis 1,0 MPa (28 bis 145 psi)
Arbeitsdruck	5 bis 80 ℃
Garantierter Druck	1,5 MPa (215psi)
Geschwindigkeitsbereich	Doppelschauspiel: 30 bis 500 mm/s Single Schauspiel: 50 bis 500 mm/s
Toleranz des Schlaganfalls	Schlaganfall ^{≤ 100 +1,0} Schlaganfall> 100 ^+1,5
Kissentyp	Stoßstange
Portgröße	M5x0.8				G1/8						G1/4
