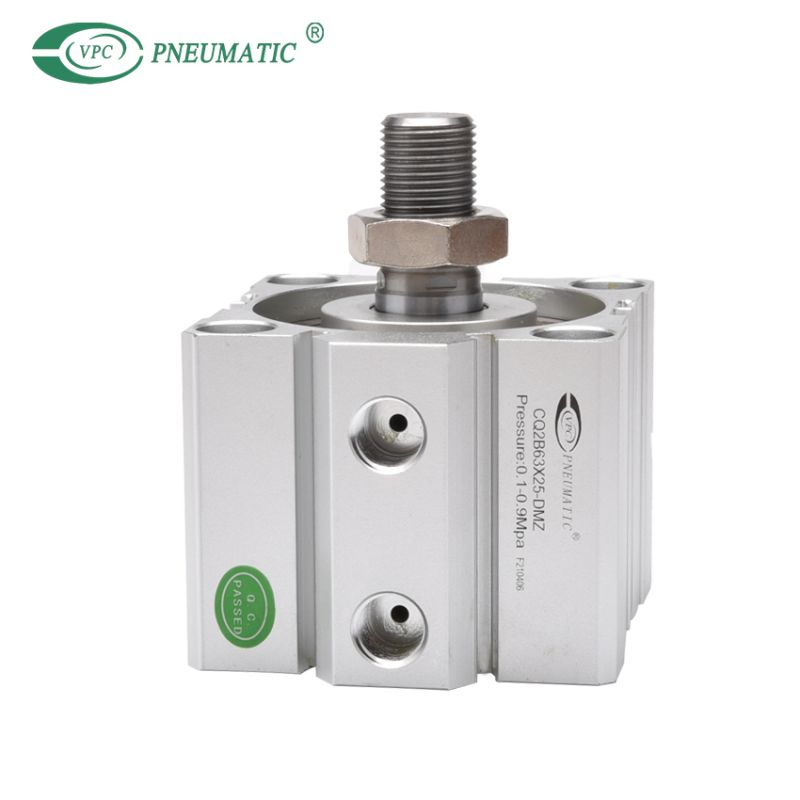

C (D) Q2 -Serie doppelt wirkende Einzelstab -Kompaktzylinder

Large Bohrung Standard -Doppel -Schauspiel, Einzelstabversion des CQ2 -Kompaktzylinders.
Der CQ2 ist in Bohrungsgrößen von 125 mm bis 200 mm erhältlich. Es kommt Standard mit männlichen oder weiblichen Kolbenstangenfäden.
Es ist möglich, automatische Schalter auf einer der 4 Oberflächen zu montieren.

Modell:
CQ2
Produktmarke:
VPC Pneumatic
Produktcode:
8412310090

Schauspieltyp:	doppelte Schauspielerei Single Schauspiel
Bohrung:	12 bis 200 mm
Garantierter Druck:	1,5 MPA
Arbeitstemperatur:	5 bis 60 ℃
Anschlussgröße:	M5x0.8 G1/8 G1/4 G3/8
Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Produktbeschreibung

■ Produktfunktion

1. Kompaktes Design: CQ2B -Zylinder sind kleiner Größe und für Anwendungen mit begrenztem Installationsraum geeignet.

Leicht mit Aluminiumlegierung, es ist leicht und einfach zu installieren und zu bewegen.

2. Einstellbarer Schlaganfall: Die Schlaganfalllänge des Zylinders kann nach Bedarf eingestellt werden und liefert flexiblere Anwendungslösungen.

3.. Hohe Genauigkeit: Hoch genaue Schlaganfallkontrolle und wiederholte Positionierungsfähigkeit sorgen für eine konsistente Bewegung.

4. Mehrere Befestigungsmethoden: Unterstützt eine Vielzahl von Montagemethoden wie Seitenmontage, Basismontage usw., was die Flexibilität der Installation erhöht.

5. Gute Haltbarkeit: Einführung hochwertiger Dichtungen und Materialien, um den langfristigen stabilen Betrieb und die Haltbarkeit des Zylinders zu gewährleisten.

6. Viele Anwendungsbereiche: Geeignet für automatisierte Produktionsleitungen, Montagegeräte, Verpackungsmaschinen und viele andere Industriefelder.

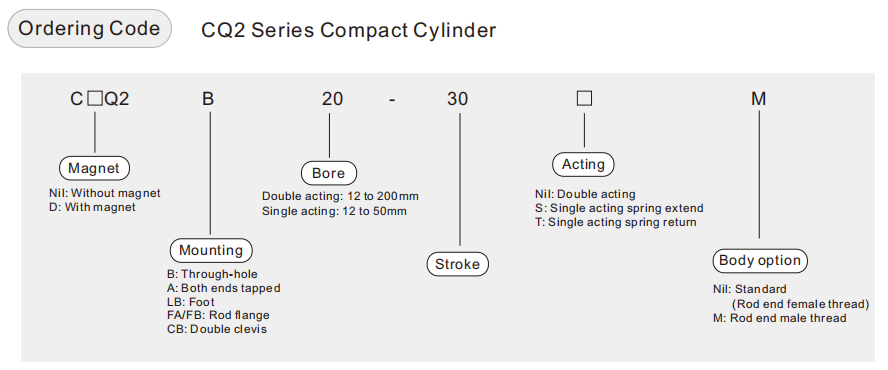

■ Symbol

Kompakter pneumatischer Zylinder

Kompakter Luftzylinder

Produktspezifikationen

Bohrung （mm)		12	16	20	25	32	40	50	63	80	100	125	140	160	180	200
Schauspieltyp		Doppelte Einzelstab/Single -Schauspiel -Einzelstange							Doppelte Einzelstange
Arbeitsmedium		Saubere Luft (40 μm Filterung)
Beweisdruck		1,5 MPA													1,05 mPa
Max. Arbeitsdruck		1,0mpa													0,7 MPA
Min. Arbeitsdruck	Doppelte Einzelstange	0,07 MPA		0,05 MPa
	Einzelstange einzelner Schauspielern	0.25	0.25	0.18	0.18	0.17	0.15	0.13	﹣
Arbeitstemperatur		Ohne Auto -Switch -Magnet: –10 bis 70 ° C mit Autoschaltermagnet: –10 bis 60 ° C
Schmierung		Nicht erforderlich
Geschwindigkeitsbereich		50 ~ 500 mm/s													20 ~ 400 mm/s
Kissentyp		Kein oder Stoßfängerkissen
Schlaganfalltoleranz		+1,0 mm 0										+1,4 mm 0
