Produktbeschreibung

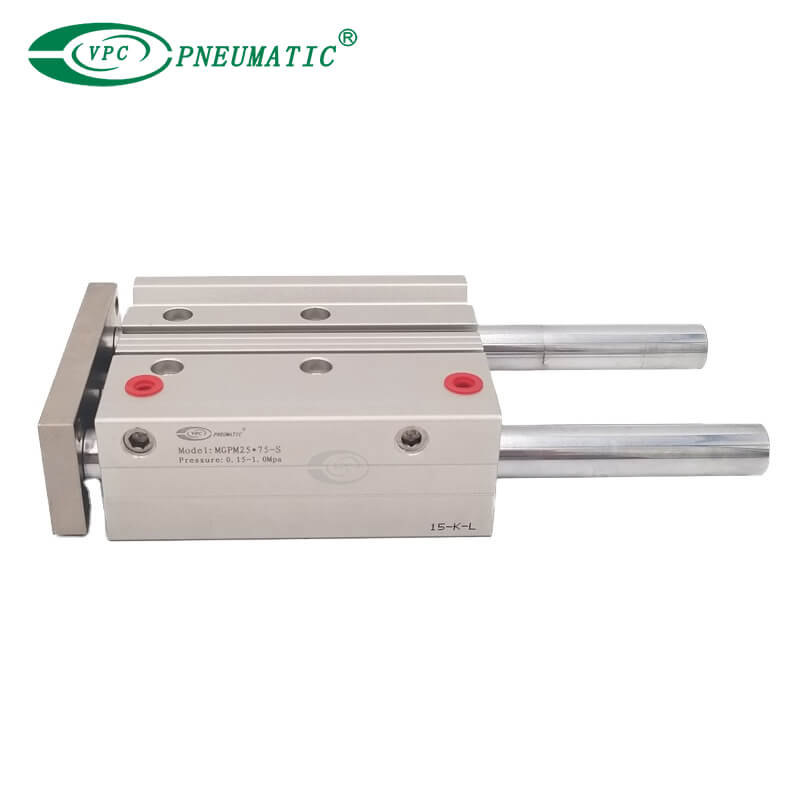

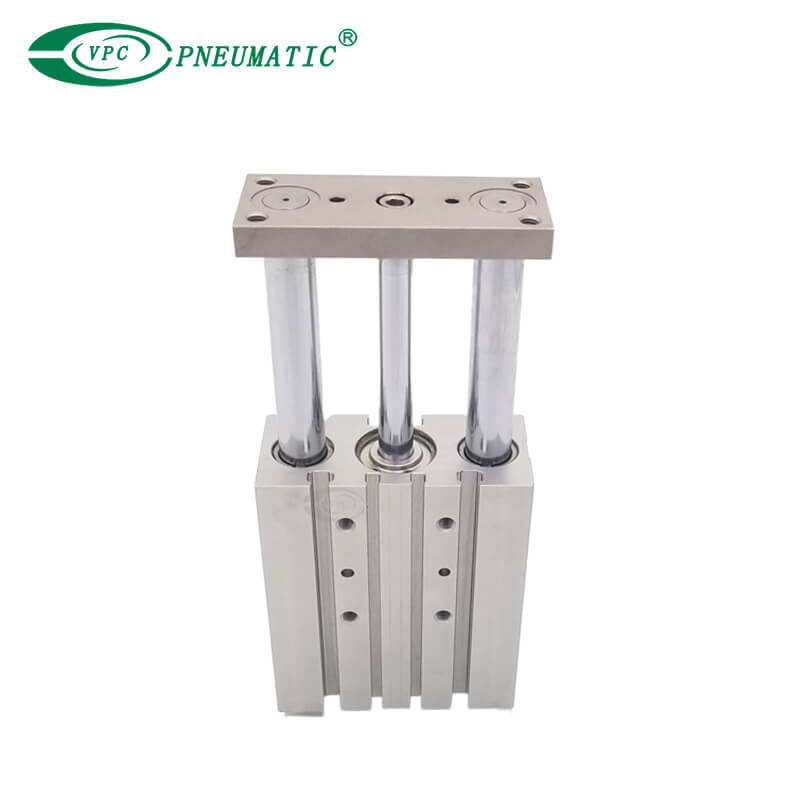

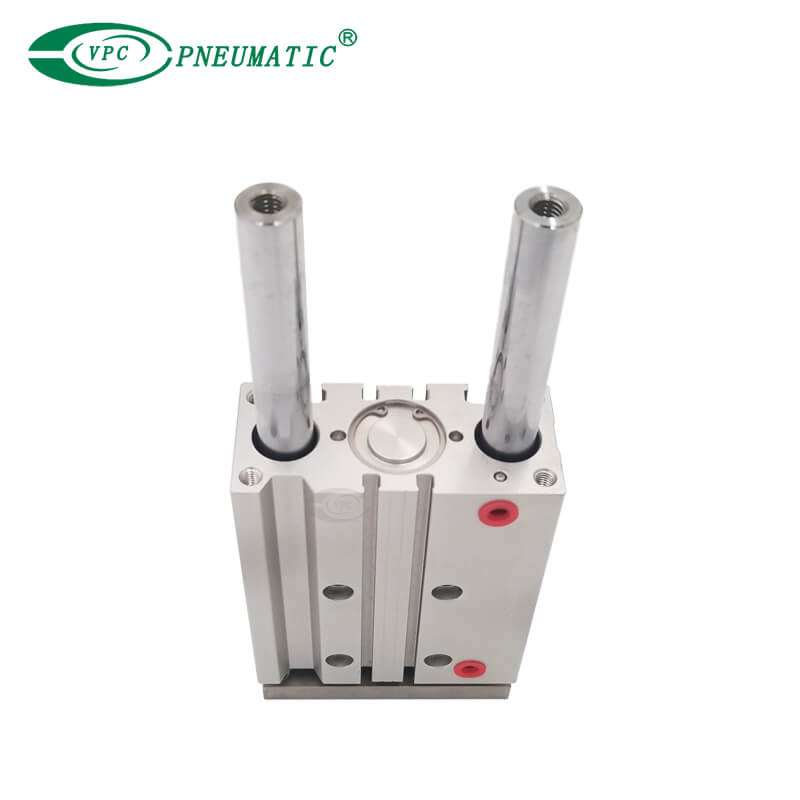

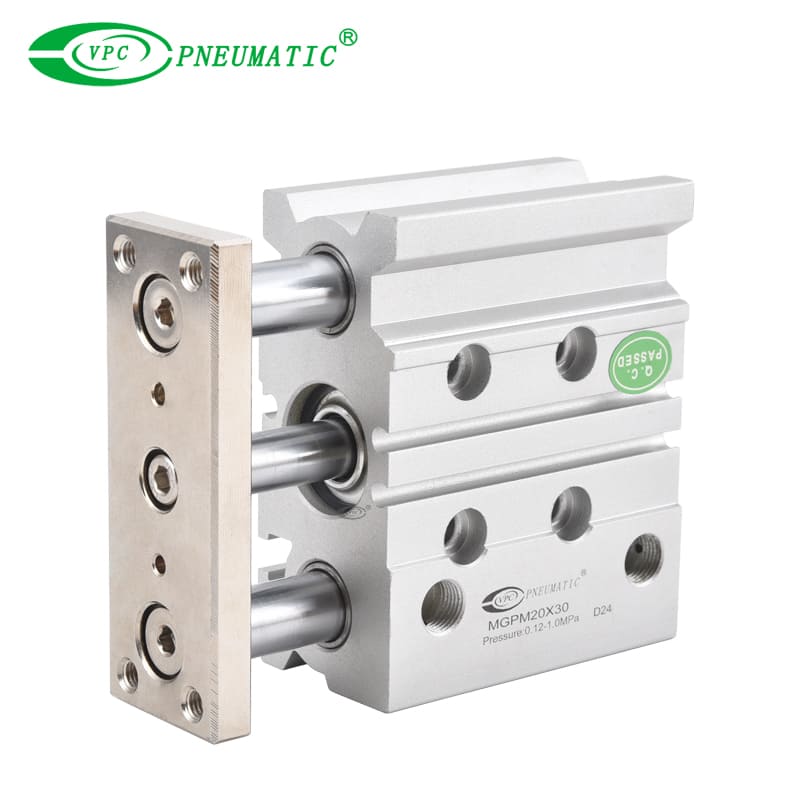

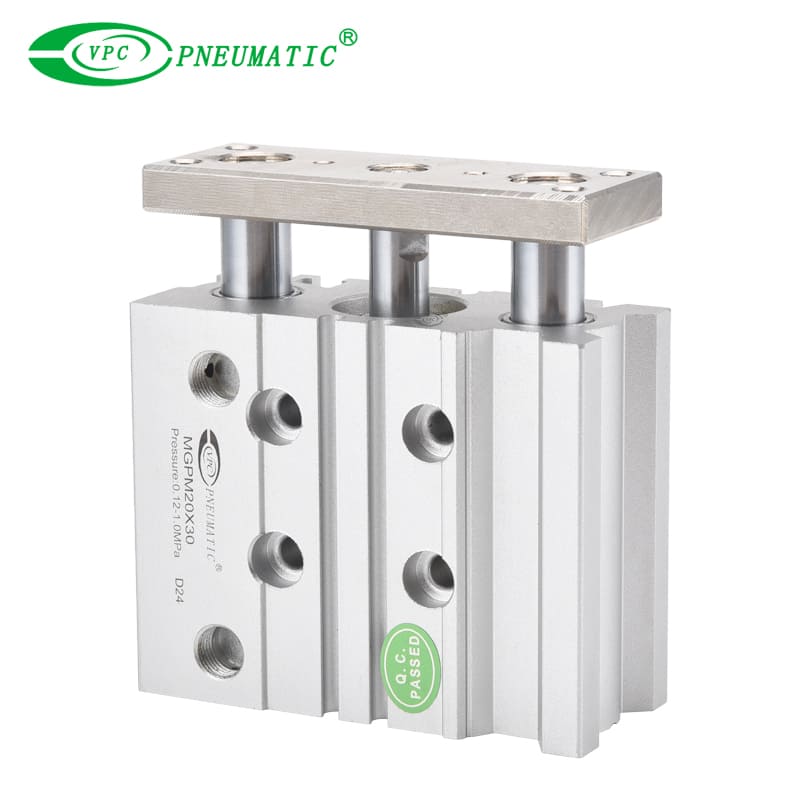

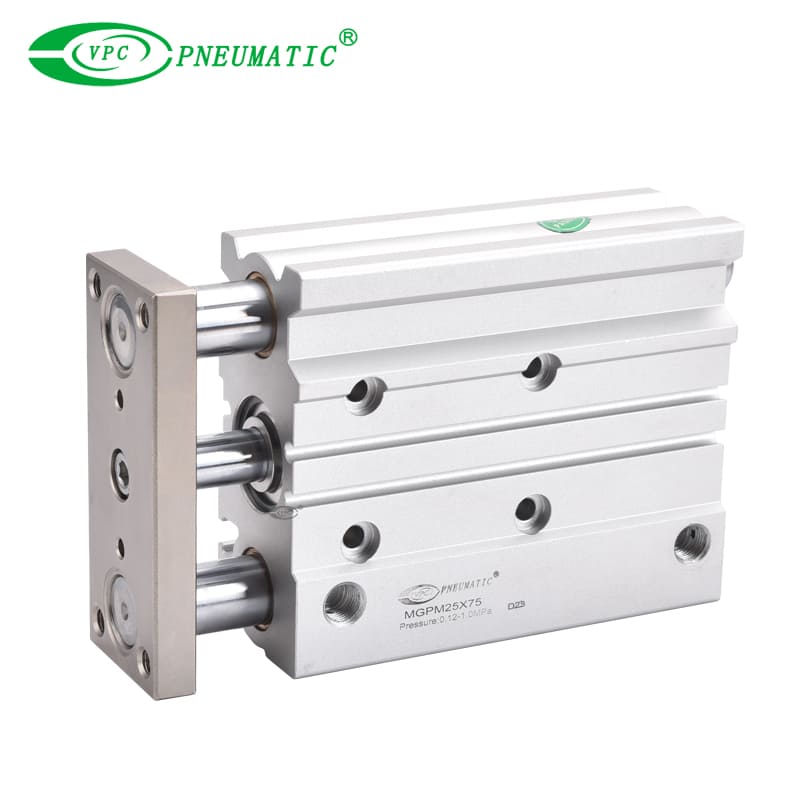

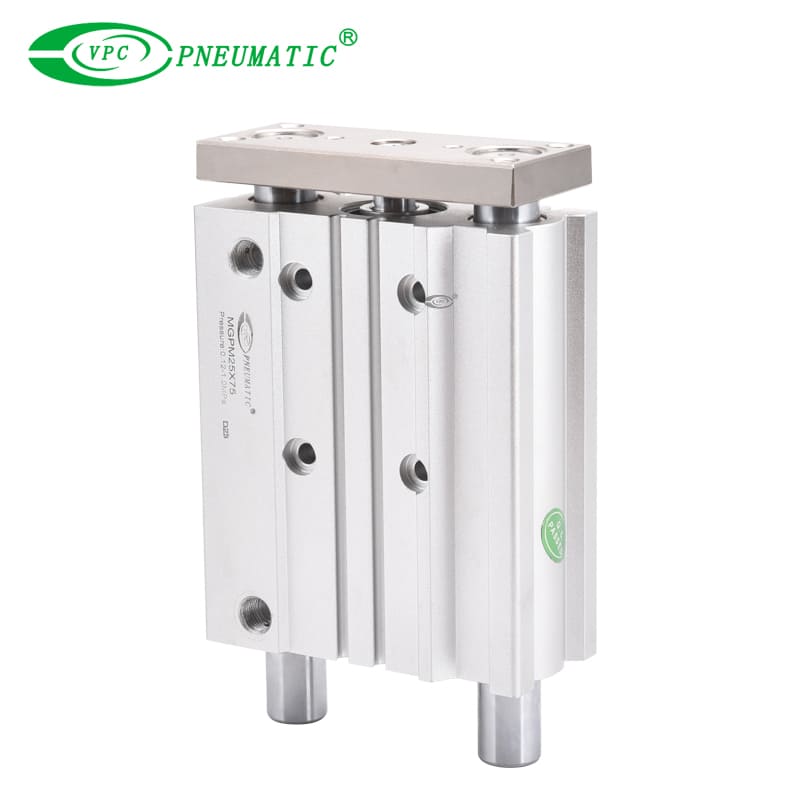

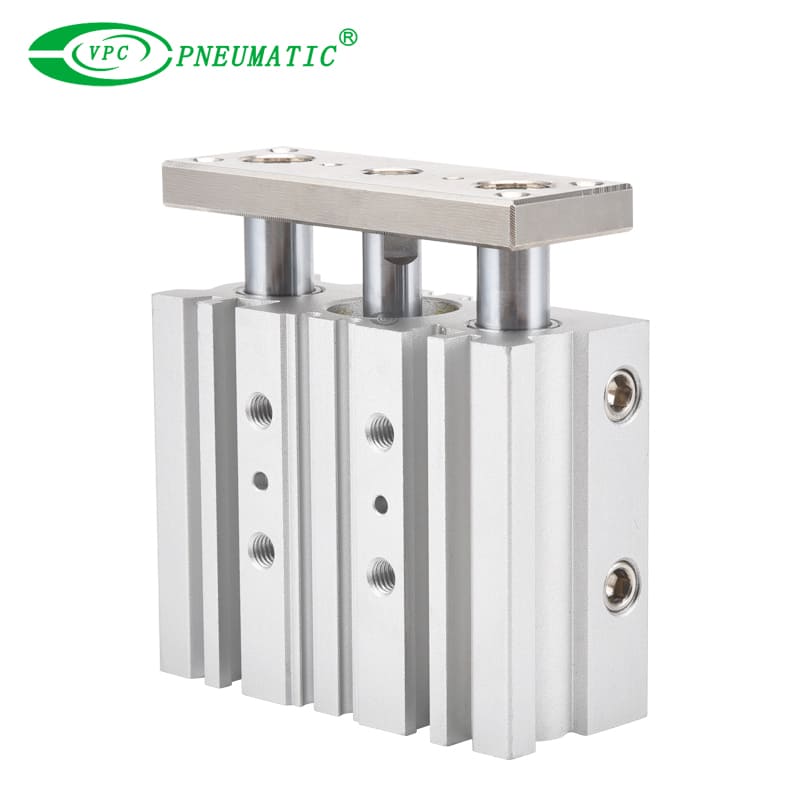

Der MGPM-Kompaktführerzylinder ist für hochseitige Lastanwendungen ausgelegt, die in Materialhandhabung, Heben und Stoppen enthalten sind. Der Zylinder verwendet ein ultra-kompaktes Design, indem der Zylinderkörper als Teil des Führungskörpers eingebaut wird. Mit zunehmender Hublänge steigt auch die Lagerlänge, wodurch die tragende Kapazität des Zylinders verbessert wird.
Produktspezifikationen
| Bohrung (MM) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| Arbeitsmedium | Saubere Luft (40 μm Filterung) | ||||||||||
| Schauspieltyp | Doppelte Schauspielerei | ||||||||||
| Beweisdruck | 1,5 MPA | ||||||||||
| Max. Arbeitsdruck | 1,0mpa | ||||||||||
| Min. Arbeitsdruck | 0,12 MPA | 0,1 MPa | |||||||||
| Arbeitstemperatur | -10 bis 60 ℃ (kein Einfrieren) | ||||||||||
| Geschwindigkeitsbereich | 50 bis 500 mm/s | 50 bis 400 mm/s | |||||||||
| Kissentyp | Gummi -Stoßfänger an beiden Enden | ||||||||||
| Schmierung | Nicht erforderlich (Nicht-Lösch) | ||||||||||
| Toleranz des Schlaganfalls | +1,5 mm 0 mm | ||||||||||
| Nicht rotierende Akkuacy | Gleitlager | ± 0,08 ° | ± 0,07 ° | ± 0,06 ° | ± 0,05 ° | ± 0,08 ° | |||||
| Ballbusse | ± 0,01 ° | ± 0,09 ° | ± 0,08 ° | ± 0,06 ° | ± 0,05 ° | ||||||
| Portgröße | M5x0.8 | G1/8 | G1/4 | G3/8 | |||||||
Hauptabmessungen
*1) Siehe Abschnitt EE -Details für die Form von φ12 nach φ25 mit einem Schlaganfall von 50 oder weniger.
*2) Die Verwendung eines Schlitzes (Breite xa, Länge xb, Tiefe 3 ) ermöglicht eine entspannte Pin -Pitch -Toleranz mit dem Stiftloch (φxa H9 -Tiefe 6) , als Referenz , ohne die Befestigungsgenauigkeit zu beeinflussen .
*3) Für die Bohrungsgröße φ12 und φ16 ist nur M5 × 0,8 Port verfügbar.
*4) Für die Bohrungsgröße φ20 oder mehr ist die Auswahl von RC, NPT, G -Port verfügbar.
*1) Die Verwendung eines Schlitzes (Breite xa, Länge xb , Tiefe xc) ermöglicht eine entspannte Pin -Pitch -Toleranz mit dem Stiftloch (φxa H9 -Tiefe XL) , als Referenz , ohne die Befestigungsgenauigkeit zu beeinflussen .
*2) Auswahl von RC, NPT, G -Port ist verfügbar.
1) Die Verwendung eines Schlitzes ( Breite x6, Länge 7, Tiefe 5) ermöglicht eine entspannte Stiftstift -Toleranz mit dem Stiftloch ( φ6 H9 Tiefe 10) , als Referenz , ohne die Befestigungsgenauigkeit zu beeinflussen .
*2) Auswahl von RC, NPT, G -Port ist verfügbar.
