| Ventiltyp: | |
|---|---|
| Einbaulage: | |
| Fahrtyp: | |
| Standardspannung: | |

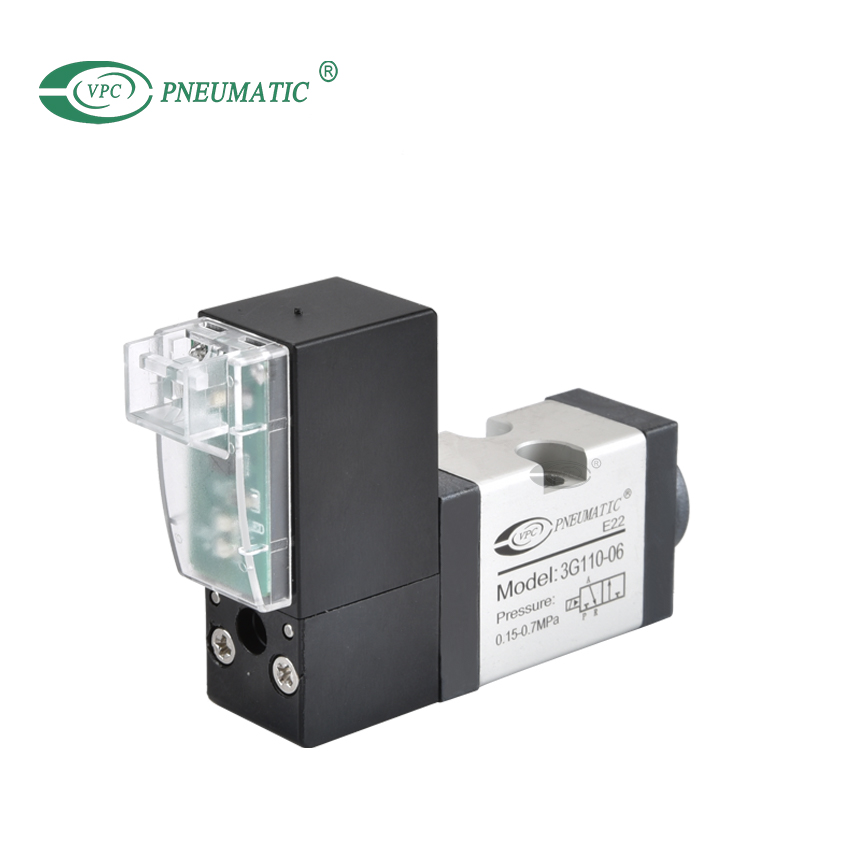

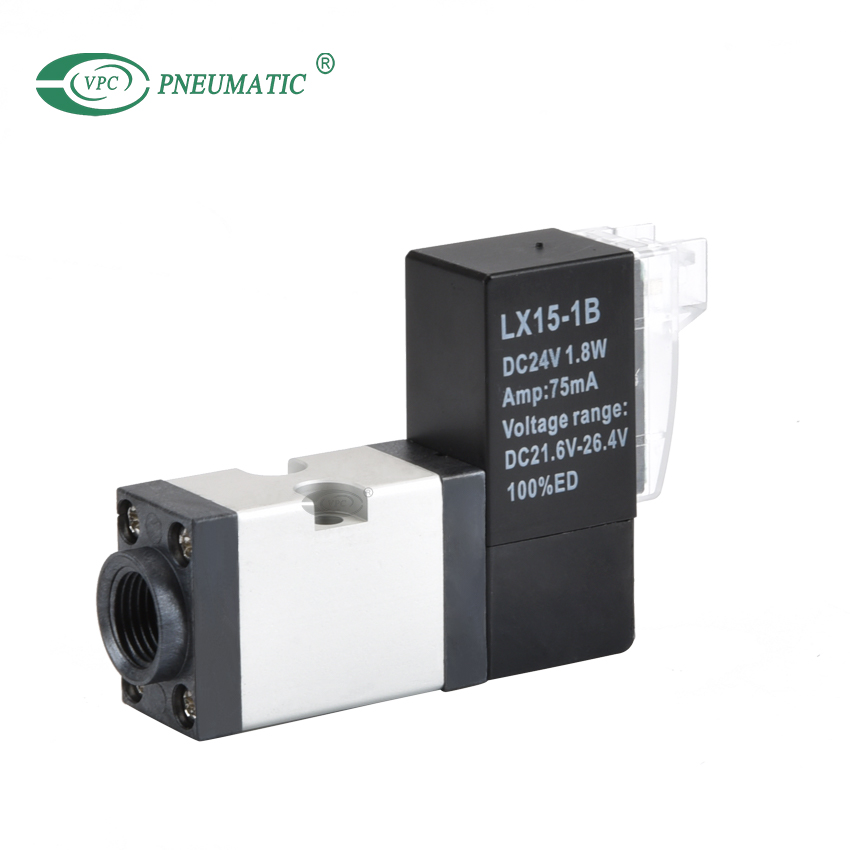

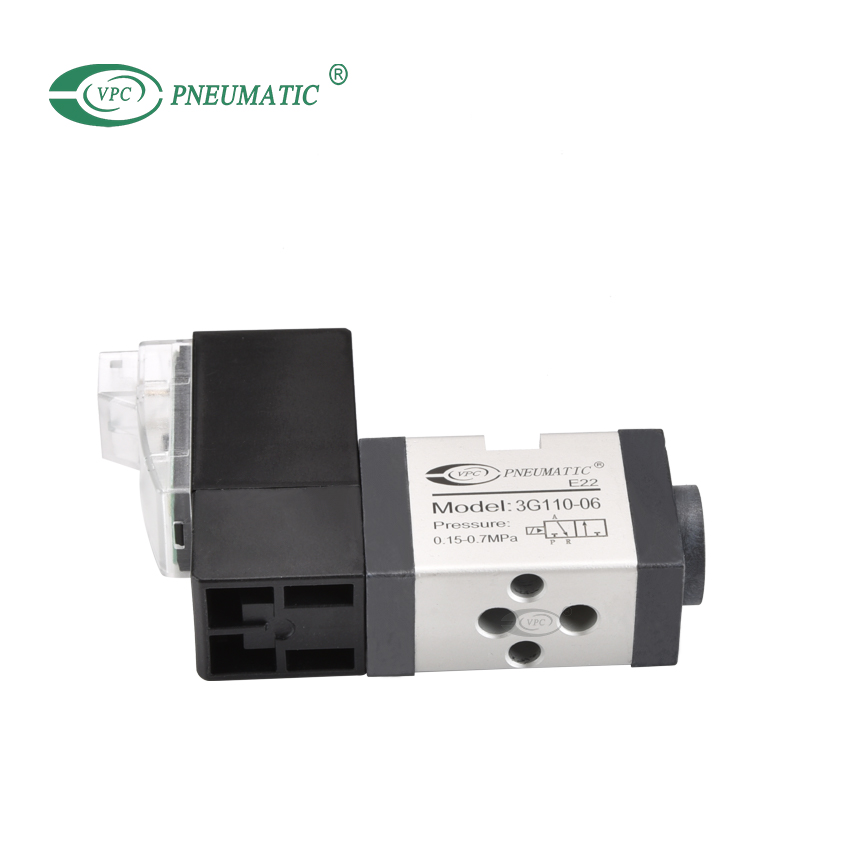

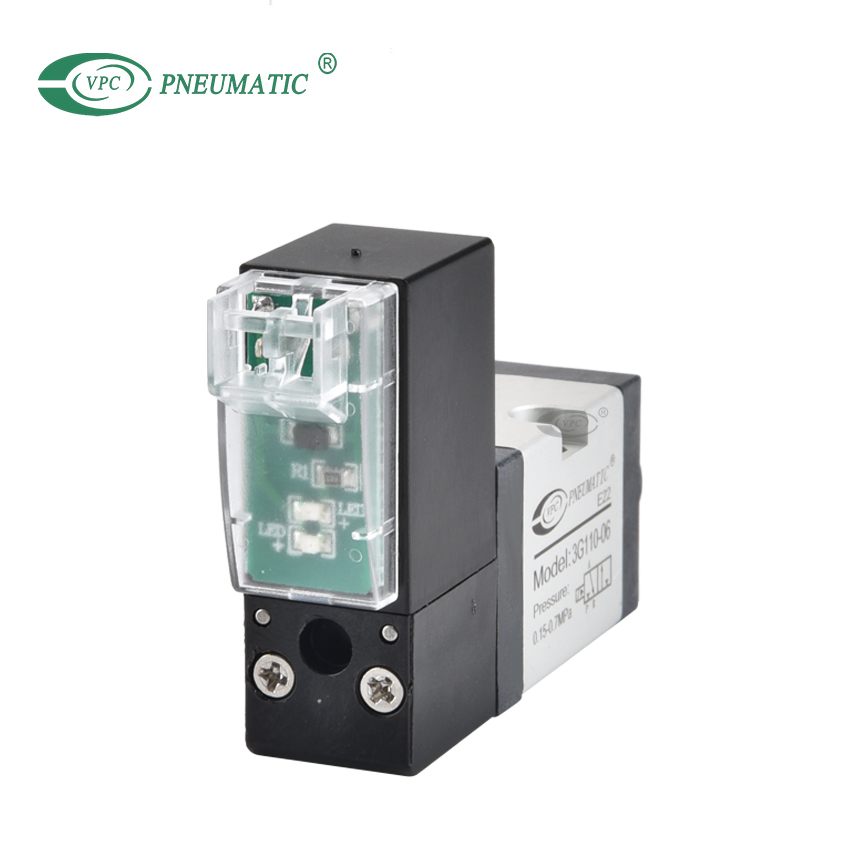

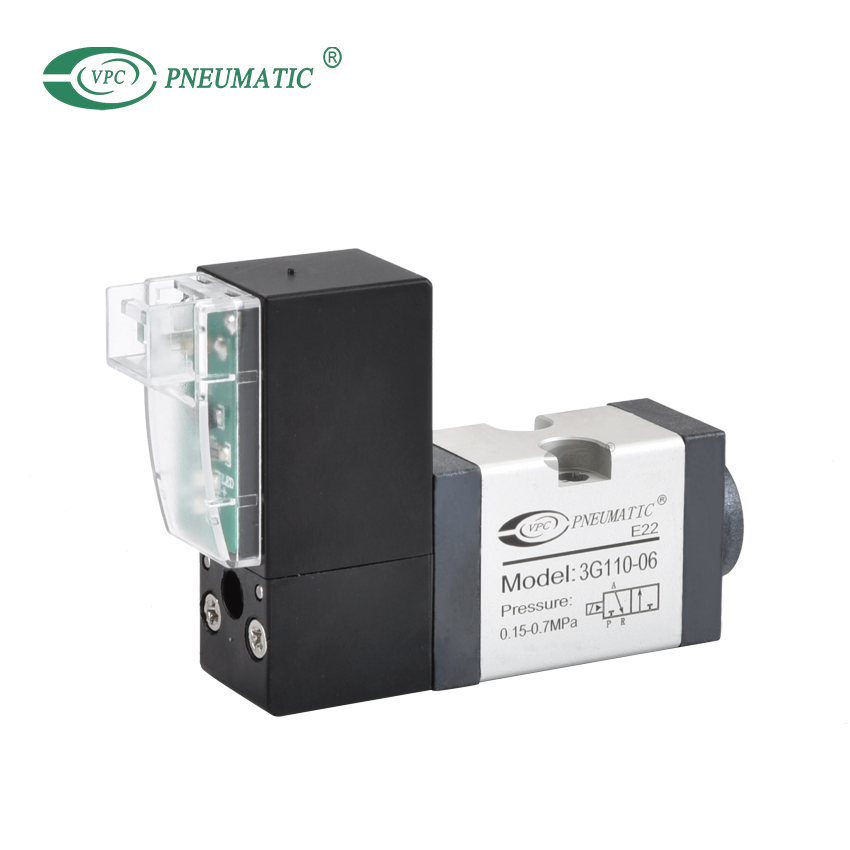

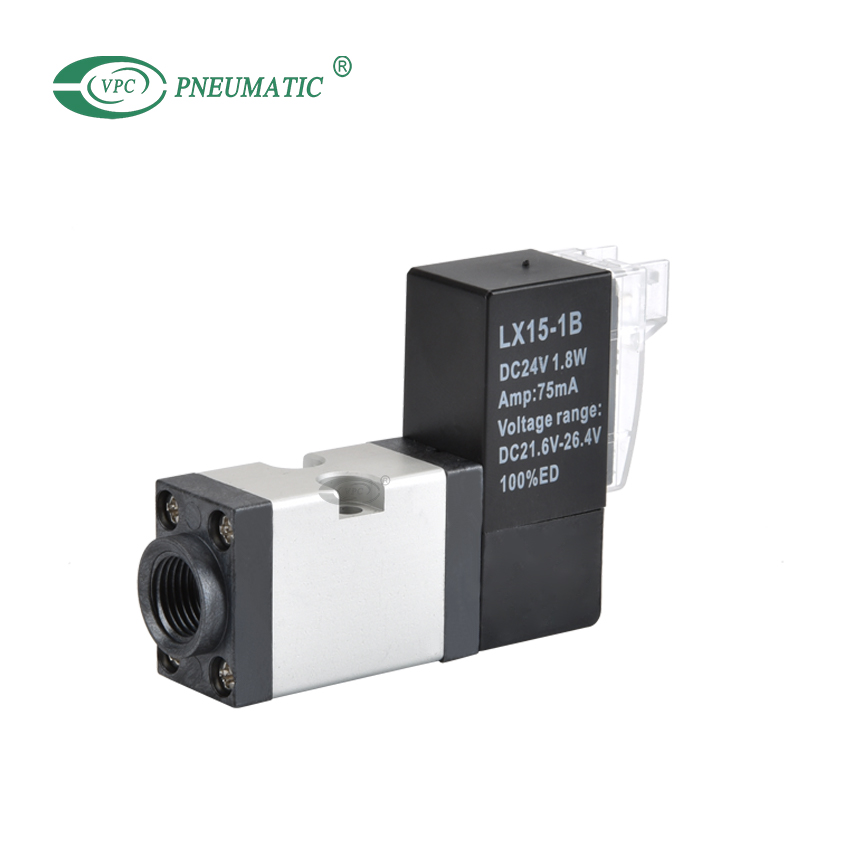

Produktbeschreibung
1. Der elektrische Eingang erfolgt über eine Klemme, der horizontale und vertikale Eingang kann frei umgeschaltet werden.
2. Innere Abgasstruktur, die den Pilotluftstrom sammeln und dann intensiv über den R-Anschluss ablassen kann.
3. Der Hochfrequenz-Pilotkopf treibt den Ventilkörper an und reduziert so den Leistungsverlust.
4. Extrusionsformen aus Aluminiumlegierung des Ventilkörpers, einzigartige Technologieverarbeitung des Innenlochs, erhöht effektiv den Durchfluss.
5. Es können verschiedene Gewinderohrtypen ausgewählt und in die Basisventilgruppe integriert werden, um Installationsraum zu sparen.
3G① 1② 10③ 06④ NC⑤ B⑥ 050⑦ □⑧
| ①Typcode | 3G: Magnetventil (3/2 Wege) | |||||
| ②Größencode | 05: 0500-Serie | 1:100 Serie | 2: 200 Serie | 3: 300 Serie | ||
| ③Spule | 10: Einzelsteuerung 20: Doppelte Kontrolle | |||||
| ④Portgröße | M5: M5 | M5: M5 | 06: 1/8' | 06: 1/8' | 08: 1/4' | 10: 3/8' |

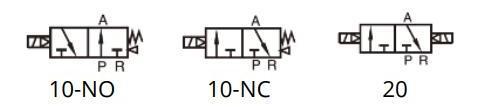

| ⑤Art der Betätigung | NC: Normalerweise geschlossen NEIN: Normalerweise geöffnet [Hinweis: Doppelmagnetventil gibt es in diesem Code] | |||||
| ⑥Spannung | A: Wechselstrom 220 V B: DC 24 V C: Wechselstrom 110 V F: DC 12V | |||||
| ⑦Linienlänge | 050: 0,5 m 200: 2,0 m | |||||
| ⑧Gewindetyp | - | Leer: PT-Gewinde / G: G-Gewinde / T: NPT-Gewinde | ||||
Produktspezifikationen
| Kontrolltyp | Interner Pilot |
| Ventiltyp | 3/2 Weg |
| Arbeitsmedium | Saubere Luft |
| Arbeitstemperatur | -10 bis 70℃ |
| Arbeitsdruck | 2 bis 7bar |
| Anschlussgröße | Φ3mm |
| Körpermaterial | Aluminiumlegierung |
| Schmierung | NEIN |
| Max.Arbeitsfrequenz | 5 Zyklen/Sek |
| Spulentyp | Horizontaler Typ und vertikaler Typ |
| Standardspannung | DC24V DC12V AC110V AC220V |
| Spannungsbereich | ±10 % |
| Leistung | Gleichstrom: 2 W (mit LED) Wechselstrom: 2VA |
| Arbeitsfrequenz | ≥25Hz |
| Reaktionszeit | 15 ms |
| Schutzstruktur | Staubdicht |

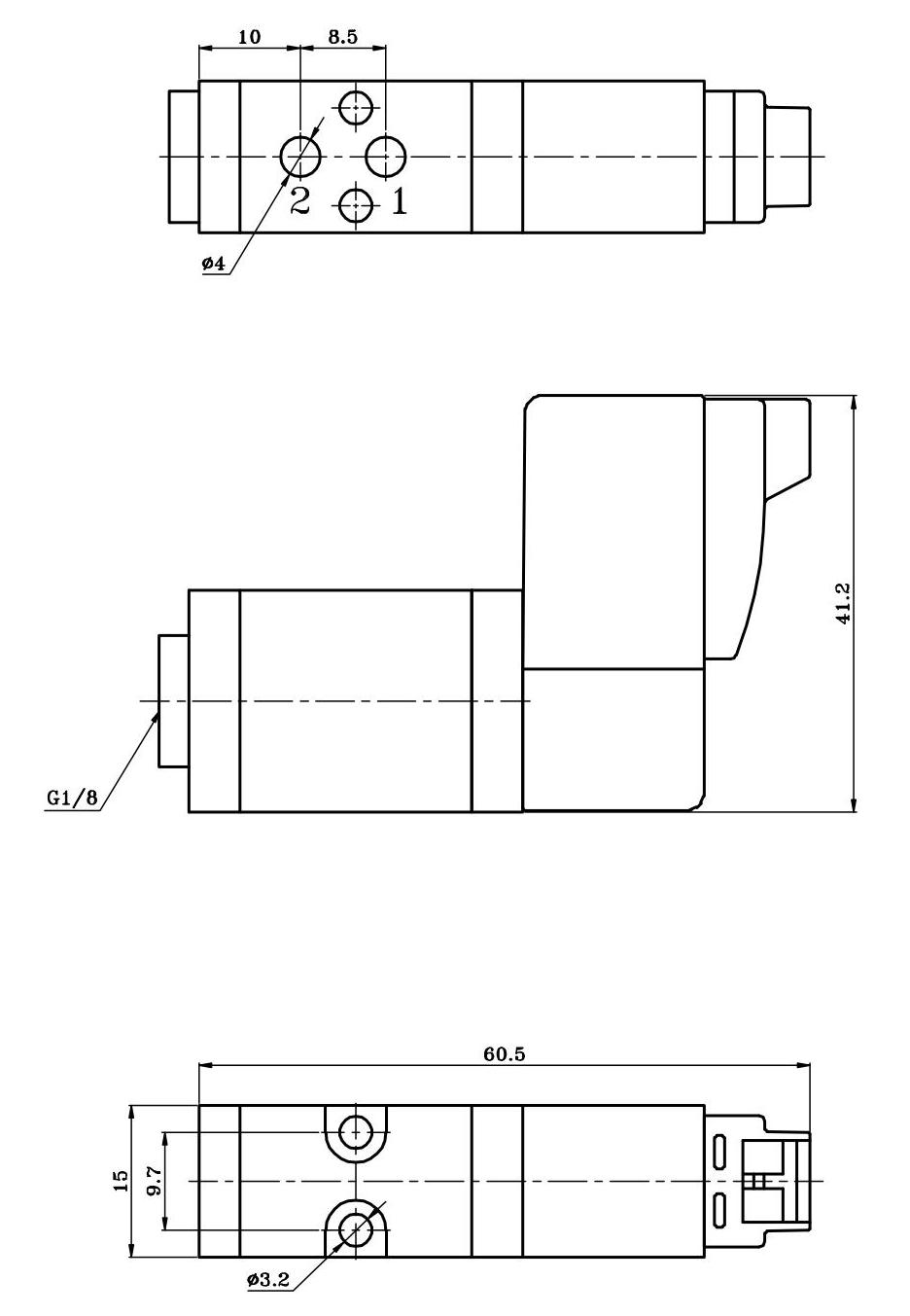

Hauptabmessungen
Produkt-FAQ
Q1. Wie funktioniert ein 3-Wege-Magnetventil mit 2 Positionen?
Ein 3-Wege-Ventil mit 2 Positionen hat 3 Anschlüsse und zwei Positionen und kann entweder normalerweise geschlossen oder normalerweise offen sein.Ein normalerweise geschlossenes Ventil öffnet sich, wenn es mit Strom versorgt wird, und schließt durch Federspannung.Ein normalerweise offenes Ventil schließt, wenn es mit Strom versorgt wird, und öffnet sich durch Federspannung wieder.Der dritte Anschluss wird typischerweise zur Entlüftung verwendet.
Q2. Wofür werden 3 2 Ventile verwendet?
3/2-Wegeventile verfügen über drei Anschlüsse und zwei Stellungen, die über ein Magnetventil angesteuert werden können.Sie werden zur Steuerung eines einfachwirkenden Zylinders, zum Antrieb pneumatischer Aktuatoren, als Abblasventil, als Druckentlastungsventil und in Vakuumanwendungen eingesetzt.
Q3. Wie reinige ich das Magnetventil?
Besorgen Sie sich zunächst ein trockenes und weiches Stück fusselfreies Material.Damit entfernen Sie überschüssige Feuchtigkeit aus Gehäusen und Armaturen.Der Zweck, Oberflächen trocken zu halten, besteht darin, Korrosion zu reduzieren und den reibungslosen Betrieb von Magnet-Pneumatikventilen über viele Jahre hinweg sicherzustellen.
F5. Was ist der Unterschied zwischen 3/2 Weg Und 5/2-Magnetventil?
Der erste hat 2 Positionen mit 1 Einlass, 1 Auslass und 1 Auslass, und der zweite hat 2 Positionen mit 2 Auslass, 2 Auslass und 1 Einlass.Drucktaster und Rückschlagventile sind die Hauptanwendungen von 5/2.
F5. Fehlerbehebung beim Magnetventil
Überprüfen Sie, ob die Stromversorgung korrekt ist und die Spule durch Belüftung Wärme abführen kann.Installieren Sie eine neue Spule und betreiben Sie die Spule niemals, wenn sie nicht am Ventil montiert ist.Überprüfen Sie das Innere auf Feuchtigkeit und tauschen Sie es bei Bedarf aus.Ersetzen Sie auch beschädigte oder verbogene Armaturen und prüfen Sie die Medienverträglichkeit mit Ihrem Ventil.
